Lọc Nguồn

Trong kỹ thuật thiết kế hệ thống âm thanh Hi-Fi và Hi-End, dòng điện xoay chiều (AC) là năng lượng nền tảng quyết định trực tiếp đến độ trung thực của tín hiệu. Mọi thiết bị từ mạch DAC giải mã đến tầng khuếch đại của Amply đều vận hành dựa trên việc biến đổi và điều biến nguồn điện này. Việc sử dụng trực tiếp lưới điện dân dụng chưa qua xử lý sẽ dẫn đến hiện tượng suy hao tín hiệu, gia tăng méo hài và đẩy mức ồn nền lên cao, làm giới hạn khả năng trình diễn của các thiết bị đắt tiền.

Bộ lọc nguồn âm thanh là thiết bị điện tử chuyên dụng được thiết kế để can thiệp, triệt tiêu các dải tần số can nhiễu, cung cấp nguồn năng lượng tinh khiết và bảo vệ an toàn cho toàn bộ phần cứng.

1. Nguyên nhân gây nhiễu trên điện dân dụng

Lưới điện AC 220V/50Hz tại các hộ gia đình luôn tồn tại hiện tượng sai lệch sóng hình sin do sự thâm nhập của hai dạng can nhiễu vật lý cốt lõi:

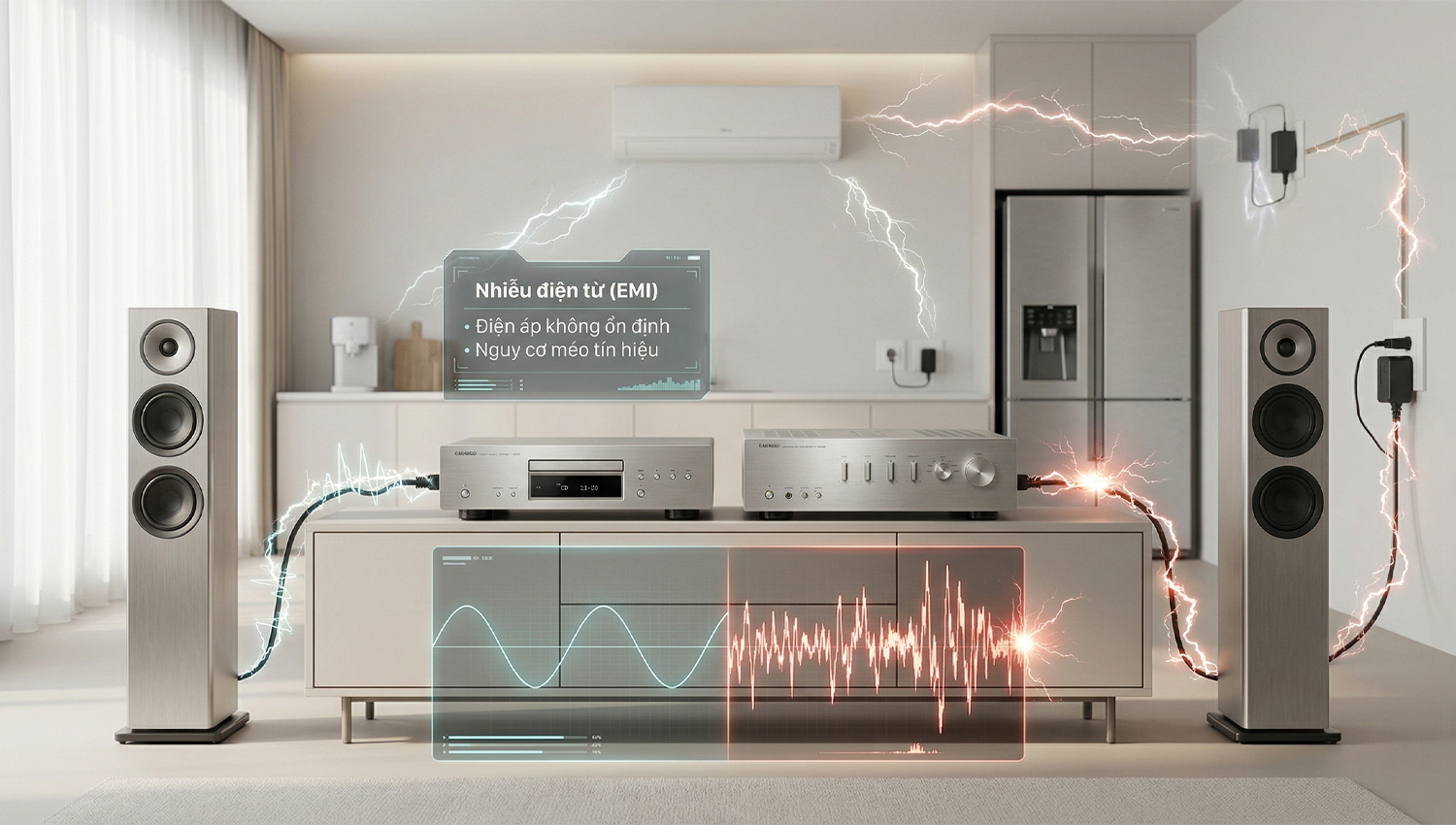

Nhiễu điện từ: Phát sinh từ hiện tượng phóng điện hoặc xung khởi động của các thiết bị sử dụng động cơ (máy nén điều hòa, tủ lạnh) và các bộ nguồn xung trên cùng mạng điện lưới. Xung nhiễu này gây ra biến dạng biên độ điện áp trong thời gian cực ngắn.

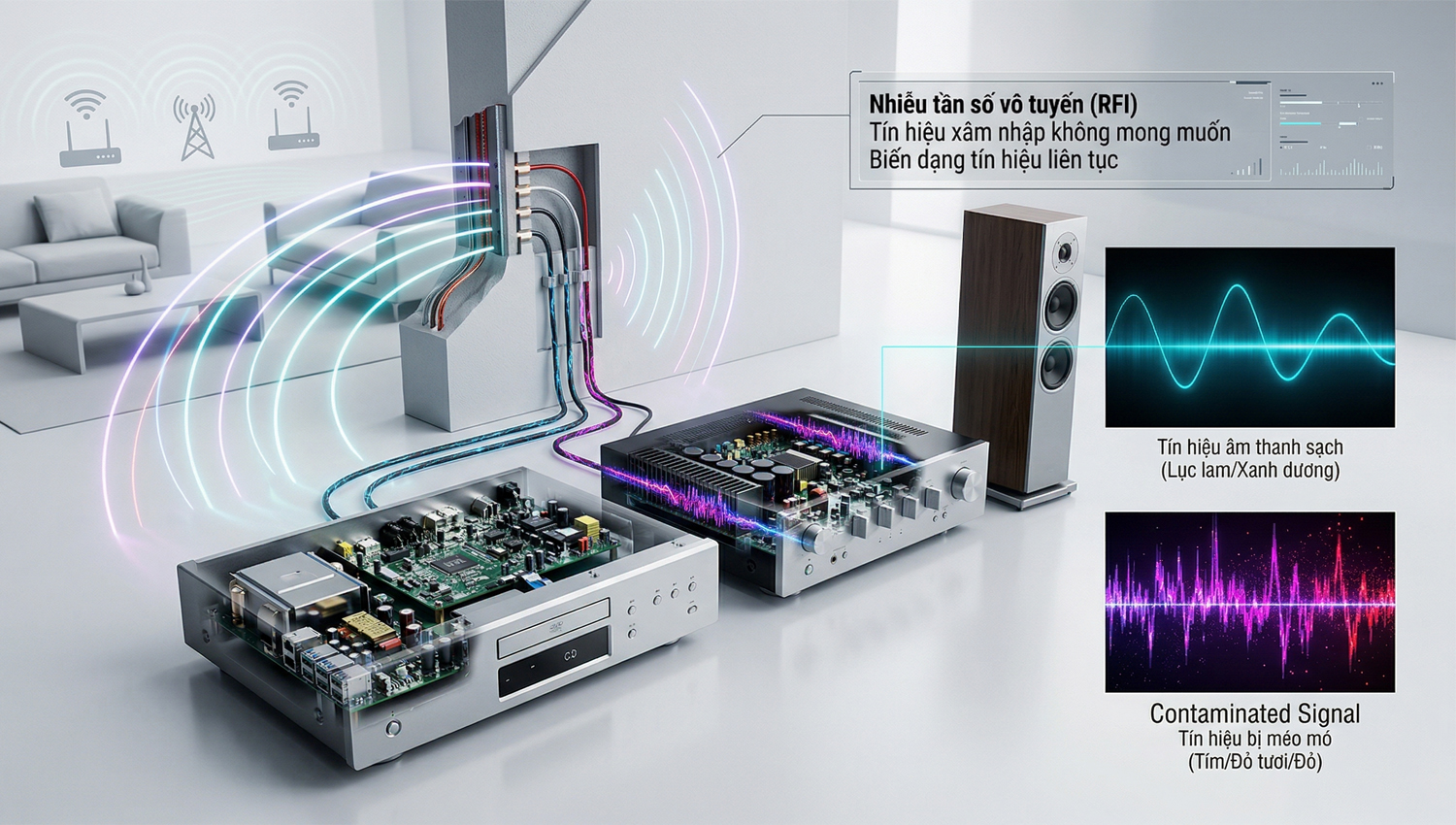

Nhiễu tần số vô tuyến: Hệ thống dây dẫn điện âm tường hoạt động như một hệ thống ăng-ten thu nhận các dải sóng tần số cao trong không gian (sóng RF, tín hiệu Wi-Fi, viễn thông). Dải tần số ký sinh này đi thẳng vào bo mạch, gây ra hiện tượng méo tín hiệu liên tục.

Khi đi vào tầng khuếch đại, các xung nhiễu tần số cao này sẽ bị Amply khuếch đại cùng với tín hiệu âm thanh, sinh ra hiện tượng sôi nền, ù xì ở dải cao và làm suy giảm độ chi tiết của dải trầm.

2. Phân loại các lọc nguồn phổ biến hiện nay

Dựa trên cấu trúc vi mạch, thiết bị xử lý nguồn điện được phân chia thành 3 loại chính gồm:

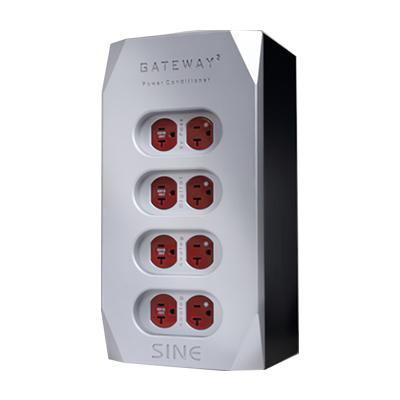

A. Ổ Cắm Lọc Nguồn Thụ Động

Sử dụng vi mạch lọc thông thấp được thiết kế từ cấu trúc Cuộn cảm và Tụ điện

Nguyên lý hoạt động: Mạch lọc cho phép dòng điện AC với tần số chuẩn 50Hz đi qua mà không bị suy hao. Đồng thời, cuộn cảm sẽ chặn lại các xung nhiễu có tần số cao, và tụ điện sẽ làm nhiệm vụ nối tắt (bypass) các dòng nhiễu này xả thẳng xuống đường tiếp địa.

Ứng dụng: Giải quyết hiệu quả nhiễu tần số cao cho các hệ thống Hi-Fi và dàn Karaoke chuyên nghiệp.

B. Biến Áp Cách Ly

Sử dụng công nghệ cách ly điện học với hai cuộn dây sơ cấp và thứ cấp hoàn toàn độc lập, không có sự liên kết trực tiếp bằng dây dẫn.

Nguyên lý hoạt động: Năng lượng được truyền tải từ cuộn sơ cấp sang thứ cấp thông qua hiện tượng cảm ứng điện từ. Thiết kế này chặn đứng hoàn toàn dòng điện rò rỉ, triệt tiêu nhiễu đồng pha và các xung gai điện áp đột biến từ lưới điện ngoài.

Ứng dụng: Nguồn phát tiêu chuẩn cho các thiết bị nhạy cảm với nhiễu điện từ như DAC Hi-End, mâm đĩa than (Phono/Turntable).

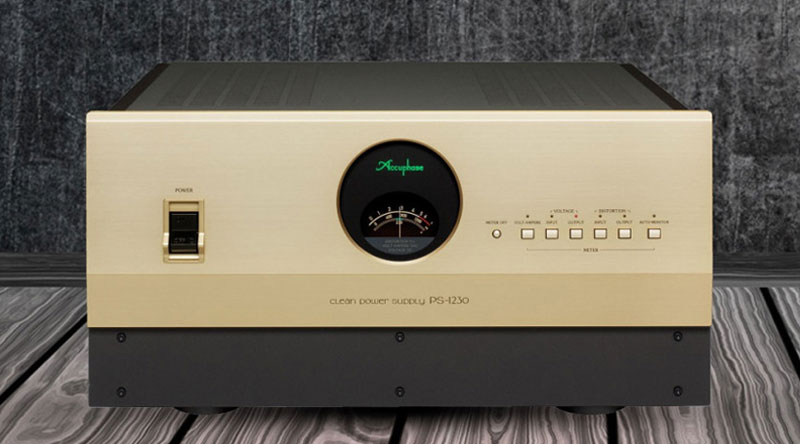

C. Máy Tái Tạo Dòng Điện

Là thiết bị xử lý điện năng chủ động. Thiết bị thực hiện quá trình chuyển đổi AC thành DC, sau đó sử dụng mạch dao động và mạch khuếch đại để tổng hợp lại một đường sóng hình sin AC hoàn toàn mới.

Nguyên lý hoạt động: Cung cấp đầu ra với biên độ điện áp và tần số cố định, loại bỏ 100% sự can thiệp và biến động từ lưới điện đầu vào, mang lại dòng điện có độ méo dạng (THD) ở mức tiệm cận 0.

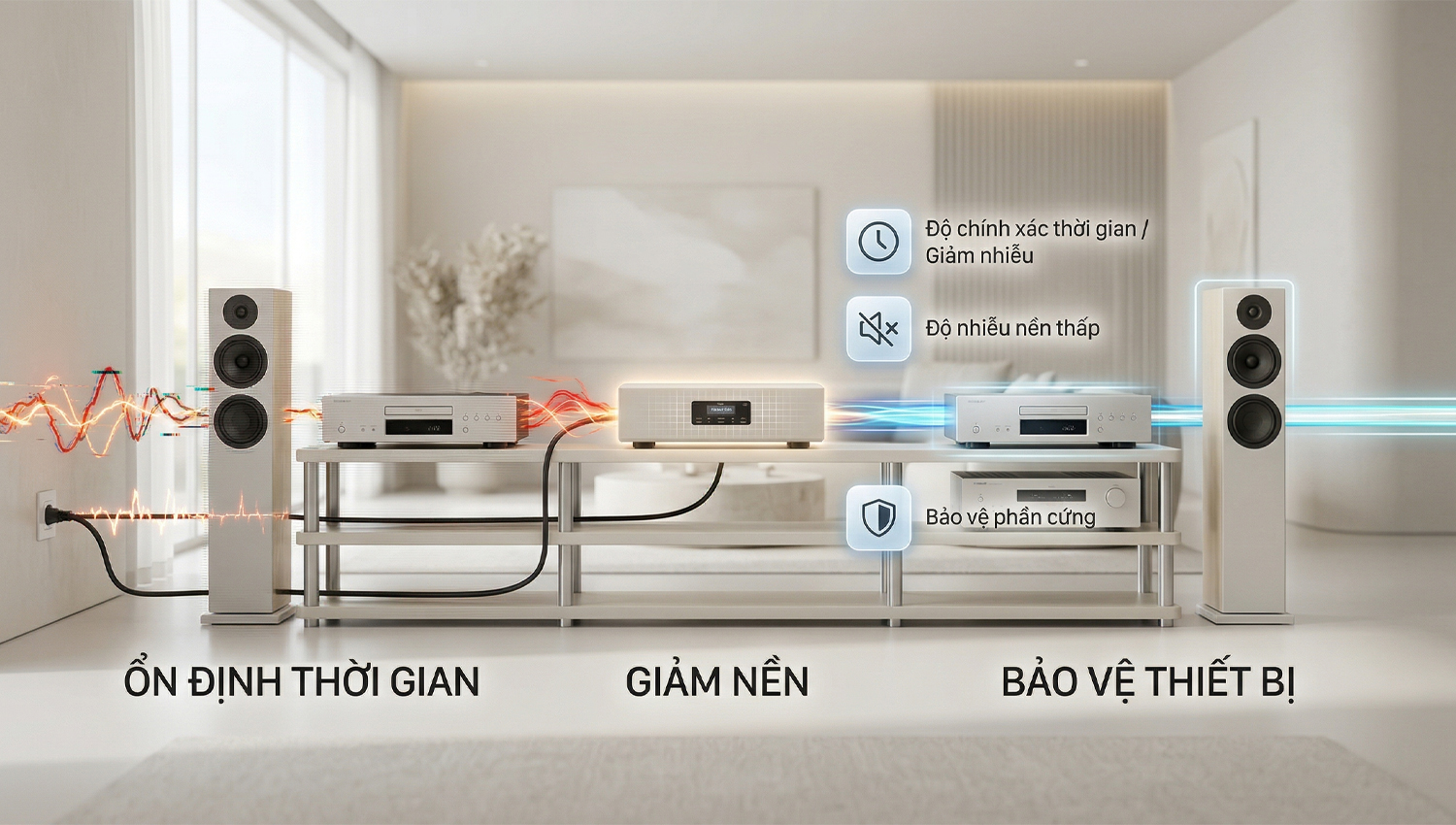

3. Vai trò của lọc nguồn với hệ thống âm thanh

Hạ mức ồn nền  Triệt tiêu dải nhiễu tần số cao giúp nền âm trở nên tĩnh lặng, mở rộng dải động và khôi phục các chi tiết vi mô của bản thu.

Triệt tiêu sai số thời gian: Nguồn điện sạch giúp mạch đếm xung nhịp bên trong thiết bị Digital hoạt động chính xác, đảm bảo âm hình sắc nét và ổn định.

Bảo vệ phần cứng: Các hệ thống lọc nguồn chuyên dụng được trang bị mạch Varistor và rơ-le ngắt dòng tốc độ cao, ngăn chặn hư hỏng linh kiện khi xảy ra sự cố quá áp hoặc sét lan truyền.

4. Lưu ý kỹ thuật khi sử dụng lọc nguồn

Để tối ưu hóa hiệu năng của thiết bị lọc nguồn, người dùng cần tuân thủ các quy tắc thiết lập phần cứng sau:

Cách ly chống nhiễu chéo: Các thiết bị kỹ thuật số (Đầu CD, DAC) thường sinh ra nhiễu xung dội ngược vào nguồn điện. Cần phân bổ việc cắm điện ở các cụm ngõ ra độc lập (Bank) trên lọc nguồn để cách ly thiết bị Digital khỏi thiết bị Analog (Amply).

Đảm bảo băng thông dòng điện: Khi sử dụng Power Amply công suất lớn, việc cắm qua mạch lọc thụ động có cuộn cảm nhỏ có thể gây ra hiện tượng sụt áp tức thời (thắt cổ chai cường độ dòng điện) khi xử lý các dải âm trầm sâu. Đối với thiết bị khuếch đại công suất cao, yêu cầu sử dụng các ngõ ra High Current (Không đi qua mạch hạn dòng) hoặc kết nối qua các biến áp cách ly công suất lớn (từ 2kVA trở lên).

Tiêu chuẩn tiếp địa: Tụ điện trong mạch lọc L-C cần một đường xả nhiễu tiêu chuẩn. Một bộ lọc nguồn hoạt động thiếu kết nối tiếp địa (dây nối đất) sẽ mất đi hơn 50% hiệu suất triệt nhiễu và không đảm bảo an toàn rò rỉ điện.

5. Phân Phối Thiết Bị Lọc Nguồn Âm Thanh Chuyên Nghiệp Tại Bảo Châu Elec

Nhằm đáp ứng yêu cầu khắt khe của các hệ thống âm thanh tiêu chuẩn, Bảo Châu Elec cung cấp danh mục thiết bị xử lý nguồn đa dạng từ các nhà sản xuất hàng đầu. Toàn bộ sản phẩm đều được cam kết thông số kỹ thuật minh bạch, sử dụng vật liệu dẫn điện tiêu chuẩn cao nhằm giảm thiểu điện trở tiếp xúc.

Quý khách hàng có thể tham khảo bảng thông số kỹ thuật chi tiết của từng mẫu Lọc nguồn âm thanh tại danh mục sản phẩm phía trên. Để nhận tư vấn về giải pháp phối ghép nguồn điện tối ưu công suất và ngân sách, vui lòng liên hệ phòng Kỹ thuật Bảo Châu qua Hotline 1900 0255.
