Âm thanh hội thảo hội nghị 01 (120m2)

Hệ thống tăng cường âm thanh cho phòng hội nghị là hệ thống chính xác và khoa học, có độ ổn định và độ tin cậy cao. Cần kết hợp với tình hình thực tế của toàn bộ địa điểm để đạt được hiệu quả mong muốn.
Do đó, trong quá trình thiết kế phòng hội nghị, chúng tôi đã cân nhắc đầy đủ các yêu cầu tăng cường âm thanh của âm nhạc, hội nghị, báo cáo và bài phát biểu trước khi áp dụng hệ thống hội nghị kỹ thuật số tích hợp công nghệ điều khiển xử lý tiên tiến và ngắn gọn, truyền ngôn ngữ, âm nhạc và video ở mức cao. Toàn bộ hệ thống có thể đảm bảo áp suất âm thanh đồng đều trong địa điểm và cung cấp độ rõ nét của âm nhạc và bài phát biểu chất lượng cao.

Thông tin phòng hội nghị và yêu cầu khách hàng

Diện tích phòng hội nghị: dài 15m, rộng 8m, diện tích 120㎡.
Số lượng người tham gia: 17.
Mục đích chính: họp trao đổi, đào tạo, phát hành thông tin.
Chức năng chính: hệ thống hiển thị, tăng cường âm thanh hội nghị, hệ thống thảo luận kỹ thuật số, hiển thị đồng thời tín hiệu video đa kênh/tín hiệu VGA/HDMI/tín hiệu video tổng hợp.

Các thiết bị bao gồm

Micro chủ tịch: 1 chiếc
Micro đại biểu: 16 chiếc
Micro không dây: 1 bộ (2 tay mic và đầu thu)
Camera: 1 chiếc
Bộ điều khiển hội nghị kỹ thuật số thông minh: 1 chiếc
Bộ chuyển ma trận lai 8 kênh liền mạch: 1 chiếc
Máy chiếu: 1 chiếc
Mixer: 1 chiếc
Bộ xử lý âm thanh kỹ thuật số: 1 chiếc
Bộ khuếch đại công suất âm thanh nổi chuyên nghiệp: 4 chiếc
Loa treo tường 250W: 6 chiếc
Loa sub 250W: 2 chiếc

Thiết kế giải pháp

Hệ thống hội nghị kỹ thuật số: Bao gồm máy chủ điều khiển hội nghị D6201, mic nói D6221/D6222 và các thiết bị liên quan khác để đáp ứng các yêu cầu về chức năng hội nghị như bài phát biểu và thảo luận của những người tham gia trong mỗi phòng hội nghị. Cấu hình camera theo dõi D6283II. Khi bật mic hội nghị, camera theo dõi sẽ theo dõi vị trí của người nói để cận cảnh và truyền tín hiệu đến ma trận hoặc trực tiếp đến thiết bị hiển thị để xem.
Hệ thống video: Bao gồm máy chủ cắm thêm 8 kênh D6108, 1 card đầu vào HDMI (4 kênh), 1 card đầu ra HDMI (4 kênh) để đáp ứng nhu cầu theo dõi camera, phát lại video, trình bày báo cáo công việc, v.v. trong cuộc họp. Ma trận HDMI tạo thành hệ thống quản lý tín hiệu trung tâm cho bộ phận xử lý tín hiệu để đạt được khả năng chuyển mạch tín hiệu, lập lịch và các tác vụ khác mạnh mẽ.
Thiết bị tăng cường âm thanh và xử lý âm thanh: Được trang bị bộ trộn MG12 để truy cập âm thanh trong phòng họp. Ngoài ra, D6643 còn được sử dụng như một thiết bị xử lý âm thanh chuyên nghiệp giúp giọng nói trong trẻo, không bị méo tiếng và không có tiếng hú phản hồi, 6 loa mảng gắn tường toàn dải D6072B và 2 loa trầm 12" D6073B được sử dụng trong phòng hội nghị để đáp ứng các yêu cầu về trường âm thanh của địa điểm tổ chức, đồng thời sử dụng 4 bộ khuếch đại kênh đôi để thúc đẩy biên độ áp suất âm thanh tại chỗ đủ, trường âm đồng đều, định vị hình ảnh âm thanh chính xác, v.v.

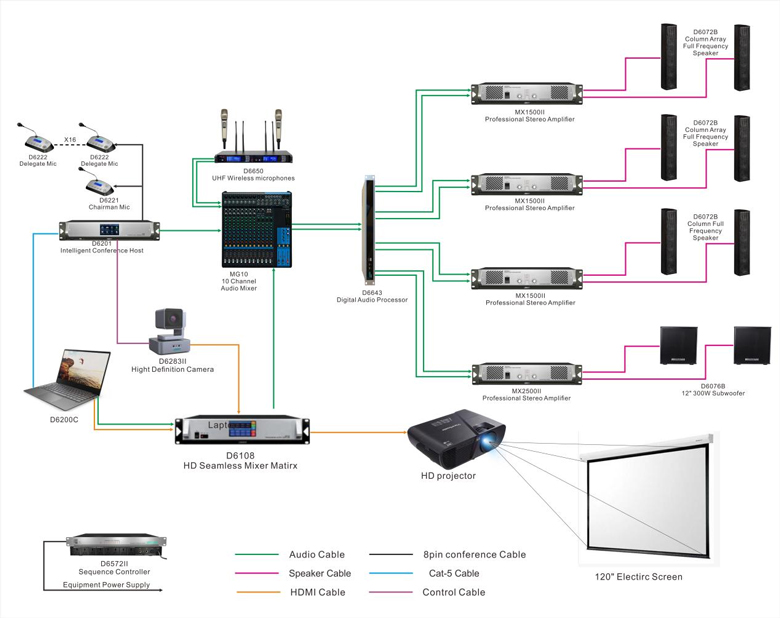

Sơ đồ kết nối hệ thống

Hệ thống tăng cường âm thanh
Về mặt tăng cường âm thanh, nó tập trung vào độ rõ nét của âm thanh tăng cường giọng nói, độ khuếch đại truyền âm thanh, mức áp suất âm thanh, độ đồng đều của trường âm thanh và chất lượng âm thanh phát lại nhạc, có thể đạt được thông qua xử lý âm thanh kỹ thuật số. Toàn bộ hệ thống chủ yếu bao gồm hệ thống hội nghị D6201, thiết bị ma trận video D6108 và thiết bị hệ thống tăng cường âm thanh chuyên nghiệp. Trong số đó, hệ thống tăng cường âm thanh chủ yếu bao gồm loa, bộ khuếch đại công suất, bộ trộn, micrô, nguồn âm thanh và các thiết bị khác, có thể thực hiện các cuộc họp đơn giản, bài phát biểu, hội thảo chuyên đề đặc biệt và các cuộc họp khác.
Chức năng thảo luận và phát biểu tại hội nghị
Đơn vị chủ tịch có quyền ưu tiên phát biểu, hỗ trợ bốn chế độ phát biểu tại hội nghị: chế độ FIFO, chế độ NORMAL, chế độ FREE và chế độ APPLY.
Chức năng xử lý tín hiệu video
Sử dụng màn hình chiếu 120", máy chiếu kỹ thuật có độ sáng 6500lux, camera D6283II và các thiết bị hiển thị khác để thực hiện phối hợp, xử lý và chuyển mạch tín hiệu đầu vào và đầu ra. Tín hiệu đầu vào có thể được chuyển đổi và kết hợp theo ý muốn để có chức năng xử lý tín hiệu trung tâm linh hoạt.
Chức năng điều khiển PC và điện thoại di động
Hỗ trợ giao thức TCP/IP và tất cả các chức năng của hệ thống có thể được điều khiển từ xa thông qua phần mềm PC và phần mềm điện thoại di động để hệ thống hoạt động hiệu quả.
Chức năng ghi âm hệ thống và thời gian phát biểu
Người quản lý/thư ký cài đặt màn hình của một đơn vị nhất định để hiển thị thời gian phát biểu (thời gian phát biểu của micrô, có thể được sử dụng làm lời nhắc thời gian). Cắm ổ đĩa flash USB vào máy chủ D6201 để ghi lại toàn bộ âm thanh hội nghị để lưu trữ sau.
Hệ thống chuyển mạch âm thanh và video
Hệ thống ma trận video D6108 có thể chuyển đổi bất kỳ tín hiệu video camera, tín hiệu thiết bị đầu cuối hội nghị truyền hình, tín hiệu máy tính của các điểm thông tin và nhiều loại tín hiệu bên ngoài khác nhau sang các thiết bị đầu cuối hiển thị tương ứng khi cần để đảm bảo tiến trình hội nghị diễn ra có trật tự. Nó sử dụng bộ chuyển mạch tín hiệu ma trận có cấu hình linh hoạt, phần cứng hiệu suất cao, không có màn hình đen và nứt trong quá trình chuyển mạch, để hỗ trợ hoàn hảo cho nhiều quá trình chuyển mạch tín hiệu kỹ thuật số/tương tự độ nét cao. Kết hợp với kỹ thuật đấu dây để nhúng nhiều loại cáp khác nhau vào phòng hội nghị, ma trận trong hệ thống được trang bị cáp độ nét cao để đạt được truyền tín hiệu không mất dữ liệu, đảm bảo chất lượng truyền tín hiệu và cải thiện khoảng cách truyền; cũng như đạt được kết nối, chuyển đổi, chuyển mạch và truyền tải liền mạch nhiều nguồn tín hiệu video khác nhau trong hệ thống và quản lý tập trung và thống nhất tất cả các điểm truy cập thông tin và các nguồn tín hiệu khác trong phòng hội nghị.
