Bàn mixer DiGiCo Quantum 7B là phiên bản mixer kỹ thuật số cao cấp nhất trong dòng Quantum Series, được mệnh danh là “bộ não” điều khiển của những sân khấu lớn nhất thế giới. Với khả năng xử lý tín hiệu nhanh vượt trội, giao diện thân thiện và linh hoạt, Quantum 7B giúp kỹ sư âm thanh kiểm soát toàn bộ hệ thống với độ chính xác và độ tin cậy tuyệt đối. Được phát triển trên nền tảng FPGA thế hệ thứ 7, Quantum 7B không chỉ kế thừa hiệu suất vượt trội của dòng SD7 huyền thoại mà còn nâng tầm trải nghiệm với tốc độ xử lý gấp nhiều lần, băng thông mở rộng và khả năng tùy biến vượt xa mong đợi.

1. Thiết kế tối ưu cho môi trường biểu diễn quy mô lớn

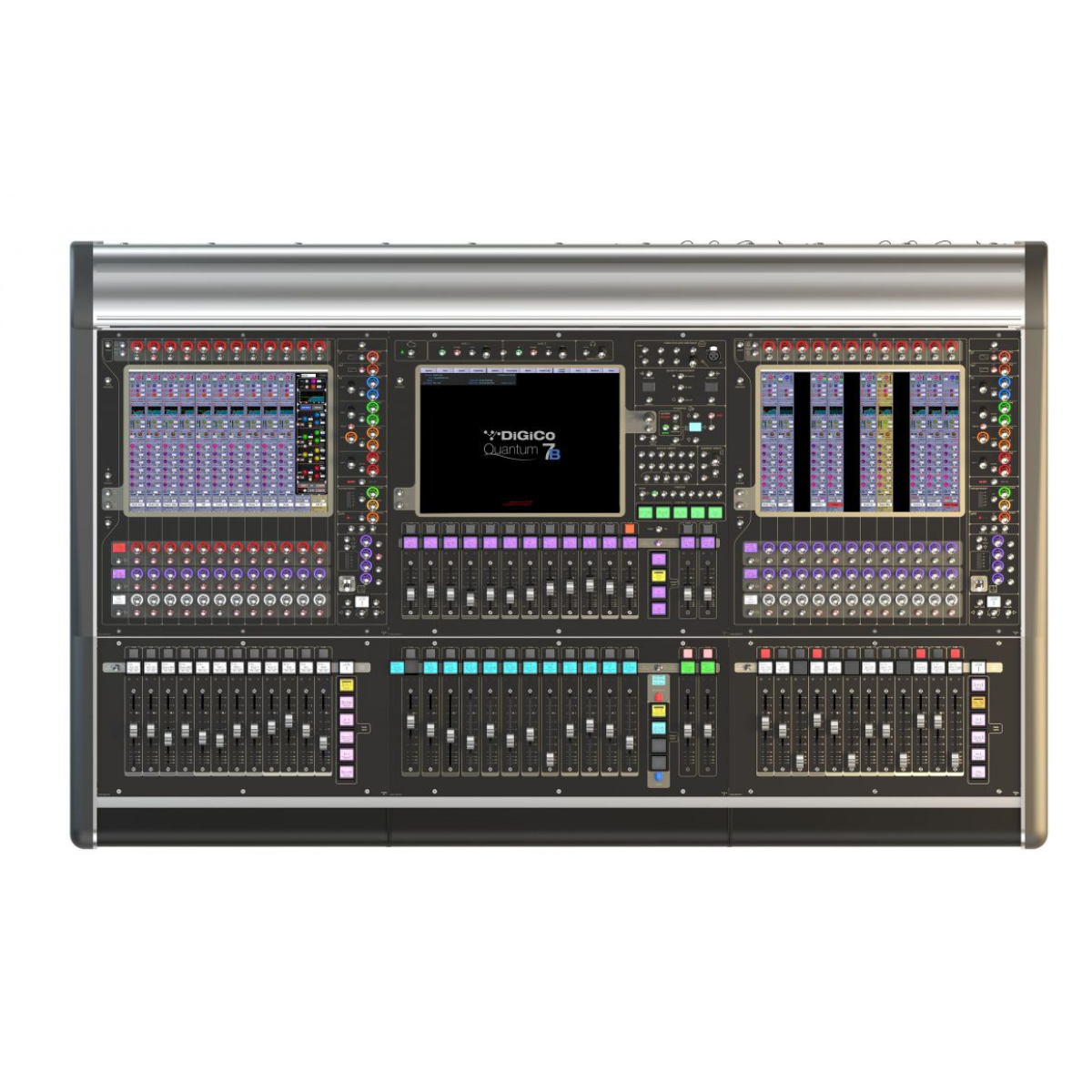

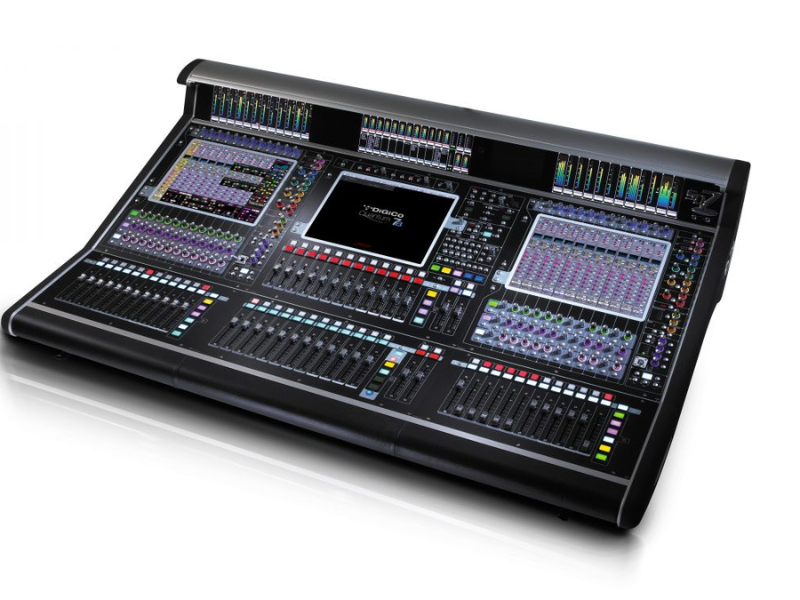

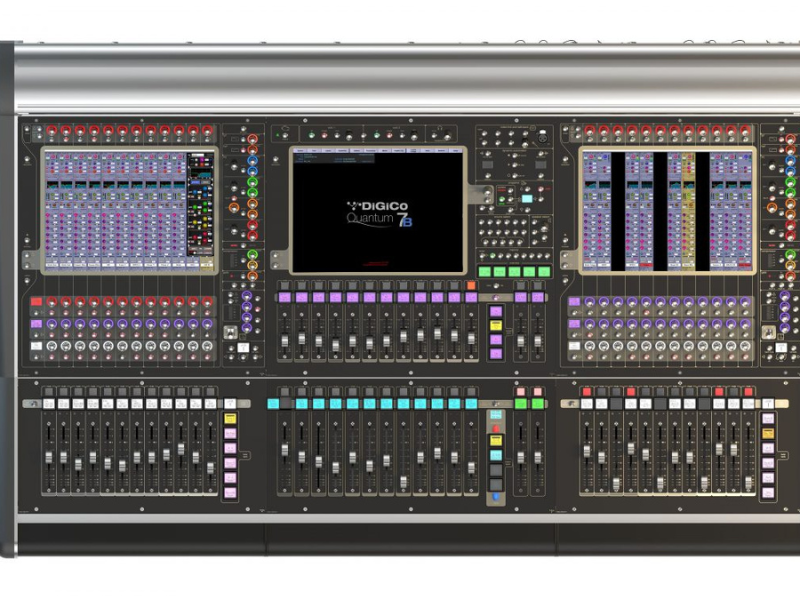

Bàn mixer DiGiCo Quantum 7B được phát triển dựa trên triết lý thiết kế “hiệu suất tối đa cho sân khấu lớn”, mang đến không gian điều khiển rộng rãi, trực quan và có tính tổ chức cao.

Trung tâm của bàn mixer là 3 màn hình cảm ứng đa điểm 15 inch độ phân giải cao, cho phép người vận hành quan sát, thao tác và kiểm soát đồng thời hàng trăm kênh trên cùng một giao diện. Mỗi màn hình có thể hiển thị layer, group hoặc aux bus riêng biệt, giúp kỹ sư âm thanh truy cập nhanh chóng mà không cần chuyển tab hay điều hướng phức tạp.

Hệ thống motorized fader được bố trí thành 3 cụm độc lập, mỗi cụm gồm 12 fader với màn hình hiển thị kênh (Channel LCD) trên mỗi fader, giúp định danh rõ ràng từng đường tín hiệu. Các phím macro có thể lập trình nằm dọc hai bên màn hình, giúp người dùng gán nhanh chức năng yêu thích. Đây là lợi thế quan trọng trong các buổi diễn trực tiếp, nơi mỗi giây thao tác đều quan trọng.

Phần giao diện trung tâm được trang bị vòng xoay điều khiển chính (Rotary Encoder) cùng hệ thống LED hiển thị trạng thái, cho phép truy cập tức thì các tham số như EQ, compressor, gain, hoặc routing. Nhờ đó, kỹ sư có thể điều chỉnh chính xác trong điều kiện ánh sáng sân khấu phức tạp hoặc khi phải thao tác tốc độ cao.

Với bố cục rõ ràng, logic và định hướng người dùng chuyên nghiệp, Quantum 7B giúp giảm thiểu sai sót trong quá trình vận hành. Đồng thời đảm bảo hiệu quả làm việc ngay cả khi phối hợp nhiều kỹ sư cùng lúc.

2. Công nghệ FPGA tiên tiến - Trái tim của Quantum 7B

Ở trung tâm sức mạnh của DiGiCo Quantum 7B là chip xử lý FPGA thế hệ thứ7 - nền tảng công nghệ độc quyền giúp DiGiCo định nghĩa lại giới hạn của khả năng xử lý âm thanh kỹ thuật số.

Bộ xử lý FPGA của DiGiCo giúp xử lý song song hàng nghìn tác vụ âm thanh với độ trễ cực thấp - gần như bằng 0.7 ms từ input đến output. Điều này cực kỳ quan trọng trong môi trường live sound.

Cấu trúc xử lý này cũng làm cho Quantum 7B hoạt động như một “siêu máy tính âm thanh”, đảm bảo độ chính xác và độ mượt trong mọi điều kiện vận hành.

Một số thông số kỹ thuật nổi bật của hệ thống xử lý FPGA trong Quantum 7B gồm:

• 768 input channels (kênh đầu vào ảo)
• 128 Aux/Sub-group busses
• 48 Matrix busses (với đầu vào stereo 12x8)
• 32 Graphic EQs, cùng 24 nhóm điều khiển (Control Groups)
• 16 Dynamic EQs và 16 Multiband Compressors
• Bộ xử lý Mustard và Spice Rack tích hợp, cung cấp EQ, compression và saturation theo phong cách analog
• Độ phân giải 96-bit Super FPGA Core, cho dải động cực rộng và độ trung thực gần như tuyệt đối

Ngoài ra, Quantum 7B hỗ trợ các định dạng âm thanh kỹ thuật số hiện đại nhất như 96kHz / 48kHz, đảm bảo chất lượng âm thanh đạt chuẩn phòng thu ngay cả trong môi trường biểu diễn trực tiếp.

Công nghệ Quantum không chỉ mang lại tốc độ, mà còn tăng đáng kể tính độc lập xử lý cho từng kênh. Mỗi channel có thể cấu hình riêng biệt về EQ, compressor, gate, insert, delay, và routing, giúp kỹ sư âm thanh kiểm soát từng chi tiết nhỏ trong bản mix.

>> Tham khảo:

Top 10 Bàn Mixer Được Tìm Kiếm Nhiều Nhất Hiện Nay

Chọn bàn mixer và dòng mixer nào được tìm kiếm nhiều nhất hiện nay luôn là vấn đề khiến khách hàng đau đầu, hãy để Bảo Châu giúp bạn thông qua bài viết này !

3. Bộ xử lý ARM - “Bộ não phụ” điều phối giao tiếp giữa phần cứng và lõi FPGA

Bên trong mixer DiGiCo Quantum 7B là một kiến trúc xử lý đa tầng được thiết kế cực kỳ tinh vi, trong đó bộ xử lý ARM đóng vai trò trung tâm điều phối toàn bộ quá trình giao tiếp giữa máy chủ (host PC) và lõi xử lý FPGA.

Nếu ví lõi FPGA như “trái tim” của hệ thống, thì bộ xử lý ARM chính là “bộ não phụ” và người phiên dịch trung gian, giúp đảm bảo mọi thao tác của kỹ sư trên bề mặt điều khiển được chuyển đổi tức thì thành lệnh thực thi chính xác trong phần cứng.

Chức năng và lợi ích nổi bật:

• Giao tiếp tốc độ cao: ARM quản lý toàn bộ các giao thức truyền dữ liệu giữa phần giao diện người dùng và lõi FPGA với độ trễ gần bằng 0, đảm bảo các thay đổi EQ, gain, fader hay routing được phản hồi ngay lập tức.
• Ổn định và an toàn: Việc tách riêng vai trò điều khiển khỏi xử lý DSP giúp hệ thống hoạt động ổn định và không xung đột, ngay cả trong các tình huống tải nặng khi vận hành hàng trăm kênh đồng thời.
• Điều khiển logic phức tạp: ARM còn chịu trách nhiệm xử lý logic điều khiển, giao diện cảm ứng, và điều phối dữ liệu từ các mô-đun ngoại vi như DMI, Optocore hay Waves.

• Tối ưu hiệu năng toàn hệ thống: Nhờ phân tầng xử lý này, Quantum 7B đạt hiệu suất vận hành cao hơn tới 40% so với thế hệ SD7 trước đây, đồng thời giảm nhiệt lượng và tiêu thụ điện năng.

4. Ba chip SHARC thế hệ thứ tư - Nền tảng cho chất âm analog tự nhiên và mượt mà

Một điểm đột phá khác của Quantum 7B nằm ở việc tích hợp 3 bộ xử lý SHARC thế hệ thứ tư. Đây là các vi xử lý chuyên dụng cho âm thanh có khả năng xử lý tín hiệu số (DSP) cực nhanh, được DiGiCo sử dụng để điều khiển các thuật toán nội suy (interpolation algorithms) bên trong lõi FPGA.

Trong các hệ thống số thông thường, quá trình nội suy tín hiệu giữa các điểm lấy mẫu (sample points) thường tạo ra hiện tượng “sắc”, “gắt” hoặc “thiếu tự nhiên”. Tuy nhiên, với ba chip SHARC 4th Gen hoạt động đồng bộ, Quantum 7B có thể mô phỏng chính xác hành vi tương tự của mạch analog, mang lại chất âm ấm áp, dày và sống động.

Ưu điểm kỹ thuật:

• Tốc độ xử lý DSP cực cao: Mỗi chip SHARC có thể thực hiện hơn 2,4 tỷ phép tính/giây, đảm bảo quá trình nội suy mượt mà và chính xác.
• Tái tạo đáp tuyến tần số mượt: Giảm méo hài và nhiễu số, tạo cảm giác “analog warmth” đặc trưng của các mixer analog cổ điển.
• Kiểm soát chi tiết động học âm thanh: Giúp duy trì độ sâu, độ động và độ tự nhiên của âm thanh, ngay cả khi xử lý hàng trăm kênh cùng lúc.
• Tích hợp đồng bộ với FPGA Core: Các chip SHARC hoạt động song song và được FPGA điều phối theo thời gian thực, tránh xung đột dữ liệu, tăng độ ổn định tổng thể.

5. Nodal Processing - Tự do sáng tạo cho từng nghệ sĩ và từng điểm nghe

Một trong những tính năng mang tính cách mạng nhất của DiGiCo Quantum 7B chính là Nodal Processing - công nghệ xử lý âm thanh độc quyền được DiGiCo phát minh và cấp bằng sáng chế.

Khác với các mixer truyền thống chỉ cho phép áp dụng EQ hoặc compressor ở kênh nguồn (input channel), Nodal Processing cho phép kỹ sư áp dụng xử lý riêng biệt trên từng “node” của aux bus, tức là từng đường gửi (send) đến từng ngõ phụ (aux output).

Ví dụ thực tế:

Trong môi trường live show, kỹ sư monitor thường phải gửi cùng một tín hiệu vocal đến nhiều wedge monitor hoặc in-ear khác nhau. Với Nodal Processing, họ có thể:

• Thêm EQ riêng cho từng ca sĩ, giúp tối ưu cảm nhận cá nhân trên sân khấu.
• Thêm compressor nhẹ cho wedge của trống để giảm áp lực âm thanh.
• Giữ nguyên tín hiệu sạch cho FOH hoặc broadcast, không ảnh hưởng đến các đường khác.

6. True Solo - Kiểm soát tuyệt đối và mô phỏng tín hiệu thực tế

Khi phải làm việc với hàng trăm kênh, bus và group trong một buổi biểu diễn lớn, việc kiểm soát cách tín hiệu được xử lý và nghe thấy là một thách thức không nhỏ. Đây là lý do DiGiCo phát triển công nghệ True Solo - tính năng cho phép mô phỏng chính xác cách tín hiệu thực sự được nghe tại bất kỳ điểm nào trong bàn mixer.

Khi kỹ sư kích hoạt True Solo, hệ thống không chỉ solo một kênh đơn thuần, mà còn mô phỏng toàn bộ chuỗi xử lý (signal path) bao gồm EQ, compressor, insert, bus send và thậm chí cả matrix output. Điều này giúp người vận hành nghe chính xác âm thanh mà nghệ sĩ hoặc khán giả đang nghe, thay vì tín hiệu “thô” từ input.

Nhờ True Solo, kỹ sư âm thanh có thể kiểm soát và tái tạo tín hiệu chính xác đến từng chi tiết, đảm bảo trải nghiệm nghe hoàn hảo ở mọi vị trí, từ phòng điều khiển đến sân khấu hay khu vực khán giả.

7. Xử lý kênh toàn diện - Chuẩn mực mới cho mixer kỹ thuật số

Mỗi kênh trên Quantum 7 đều được trang bị bộ công cụ xử lý mạnh mẽ, giúp bạn định hình và tinh chỉnh âm thanh đến từng chi tiết nhỏ nhất:

• Channel Delay: cho phép căn chỉnh thời gian chính xác để đồng bộ giữa các nguồn âm xa gần.
• DiGiTuBe: mô phỏng độ “nóng” và độ bão hòa của đèn analog cổ điển, mang lại âm thanh ấm áp, tự nhiên.
• Preset đơn hoặc đa kênh: lưu và gọi lại cấu hình xử lý chỉ bằng một chạm, tối ưu thời gian khi biểu diễn.
• Hai điểm chèn (Dual Insert Points): linh hoạt chèn thiết bị hoặc plugin xử lý ngoài, tối ưu chuỗi tín hiệu theo ý muốn.
• Bộ lọc High-pass và Low-pass 24dB/octave: loại bỏ dải tần không mong muốn một cách mượt mà và chính xác.
• EQ tham số 4 băng tần (8 băng trên đầu ra): cho phép tùy chỉnh tần số, độ rộng và gain linh hoạt.
• Dynamic EQ trên mỗi băng tần: giúp kiểm soát động học tần số theo thời gian thực, tránh méo tiếng và giữ âm thanh ổn định.
• Hai khối động lực độc lập (DYN 1 & DYN 2):
• DYN 1 gồm Compressor, De-esser, Multiband Compressor.
• DYN 2 gồm Gate, Compressor hoặc Ducker - giúp tạo độ “chặt” và dải động hợp lý cho từng nguồn âm.

Nhờ cấu trúc này, mỗi kênh trên Quantum 7 hoạt động như một strip channel hoàn chỉnh, cho phép kỹ sư FOH hay monitor xử lý sâu từng tín hiệu mà không cần thiết bị ngoài.

8. Mustard Processing - Linh hồn analog trong thế giới kỹ thuật số

Ngay cả trước khi tính năng Mustard Processing ra đời, Quantum 7 đã là một cỗ máy hoàn hảo. Tuy nhiên, Mustard đã nâng nó lên một tầm cao mới.

Mustard Processing là một bộ mô-đun xử lý hoàn chỉnh có thể gán cho bất kỳ kênh nào. Bên trong bao gồm:

• Preamp mô phỏng analog cổ điển,
• Bộ EQ “vintage” với đặc tính âm học mềm mại,
• Các khối dynamics lấy cảm hứng từ compressor/limiter đời xưa.

Tất cả được lập trình mô phỏng bằng thuật toán DSP chuyên biệt của DiGiCo, tái hiện chính xác cảm giác “analog touch” quen thuộc nhưng với độ chính xác và ổn định của hệ thống kỹ thuật số.

Chỉ với một thao tác gán nhanh trên màn hình cảm ứng, kỹ sư có thể biến đổi hoàn toàn sắc thái của một kênh ngay trong quá trình biểu diễn.

9. Khu vực Master - Linh hoạt và mạnh mẽ

Khu vực Master của Quantum 7 được thiết kế để đáp ứng mọi cấu hình biểu diễn chuyên nghiệp, từ live show, sân khấu, đến broadcast.

Thông số nổi bật gồm:

• 48 EQ đồ họa 48 băng tần, cho phép tinh chỉnh hệ thống loa hoặc không gian biểu diễn chính xác.
• 48 hiệu ứng stereo (FX Rack) với thư viện phong phú gồm reverb, delay, modulation, chorus, flanger, pitch…
• 36 nhóm điều khiển (VCAs) giúp kiểm soát nhanh nhiều kênh cùng lúc, cực kỳ hữu ích cho live engineer.

Bên cạnh đó, tính năng Snapshots giúp người dùng chuyển đổi cấu hình chỉ trong vài giây - lý tưởng khi làm việc với nhiều ban nhạc, setlist hoặc các cảnh diễn khác nhau.

10. Cấu trúc bus và routing - Mở rộng không giới hạn

Quantum 7 cung cấp khả năng định tuyến (routing) linh hoạt nhất từng có trên mixer DiGiCo:

• 128 bus có thể cấu hình tự do: người dùng có thể chọn bus dạng mono, stereo hoặc aux theo nhu cầu.
• Ma trận 48×48, cho phép routing tín hiệu cực kỳ linh hoạt đến bất kỳ đầu ra nào.
• Dual Solo Bus với công nghệ True Solo, giúp giám sát từng tín hiệu độc lập, mô phỏng chính xác chuỗi xử lý thực tế.
• Master Output có thể cấu hình dạng LR, LCR, hoặc 5.1 Surround, phục vụ cả sân khấu và broadcast.

Cấu trúc bus mở rộng này cho phép Quantum 7 vận hành hàng trăm nguồn âm thanh cùng lúc, trong khi vẫn duy trì độ trễ cực thấp và độ ổn định tuyệt đối.

11. Khả năng mở rộng linh hoạt

Một trong những điểm mạnh mang tính chiến lược của DiGiCo Quantum 7B chính là khả năng mở rộng linh hoạt và khả năng tương thích ngược với các dòng thiết bị SD trước đó, đặc biệt là DiGiCo SD7.

Điều này có nghĩa là các hệ thống âm thanh đang sử dụng SD7 có thể nâng cấp trực tiếp lên nền tảng Quantum 7B chỉ bằng việc thay đổi mô-đun xử lý và phần mềm; mà không cần thay đổi toàn bộ cấu hình phần cứng hay hệ thống kết nối Optocore.

Lợi ích này giúp:

• Tiết kiệm chi phí đầu tư đáng kể cho các nhà hát, trung tâm biểu diễn và đơn vị cho thuê thiết bị.
• Rút ngắn thời gian chuyển đổi công nghệ, vì người vận hành đã quen thuộc với giao diện SD-Series.
• Tăng hiệu suất làm việc, nhờ được tiếp cận các tính năng Quantum mới như Mustard Processing, Nodal Processing, True Solo, và Spice Rack.

Quantum 7B tương thích hoàn toàn với các stagebox SD-Rack, SD-Mini Rack và SD-Nano Rack. Đồng thời có thể kết nối với hệ thống Optocore loop đa tầng để mở rộng quy mô lên đến hàng trăm input/output vật lý.

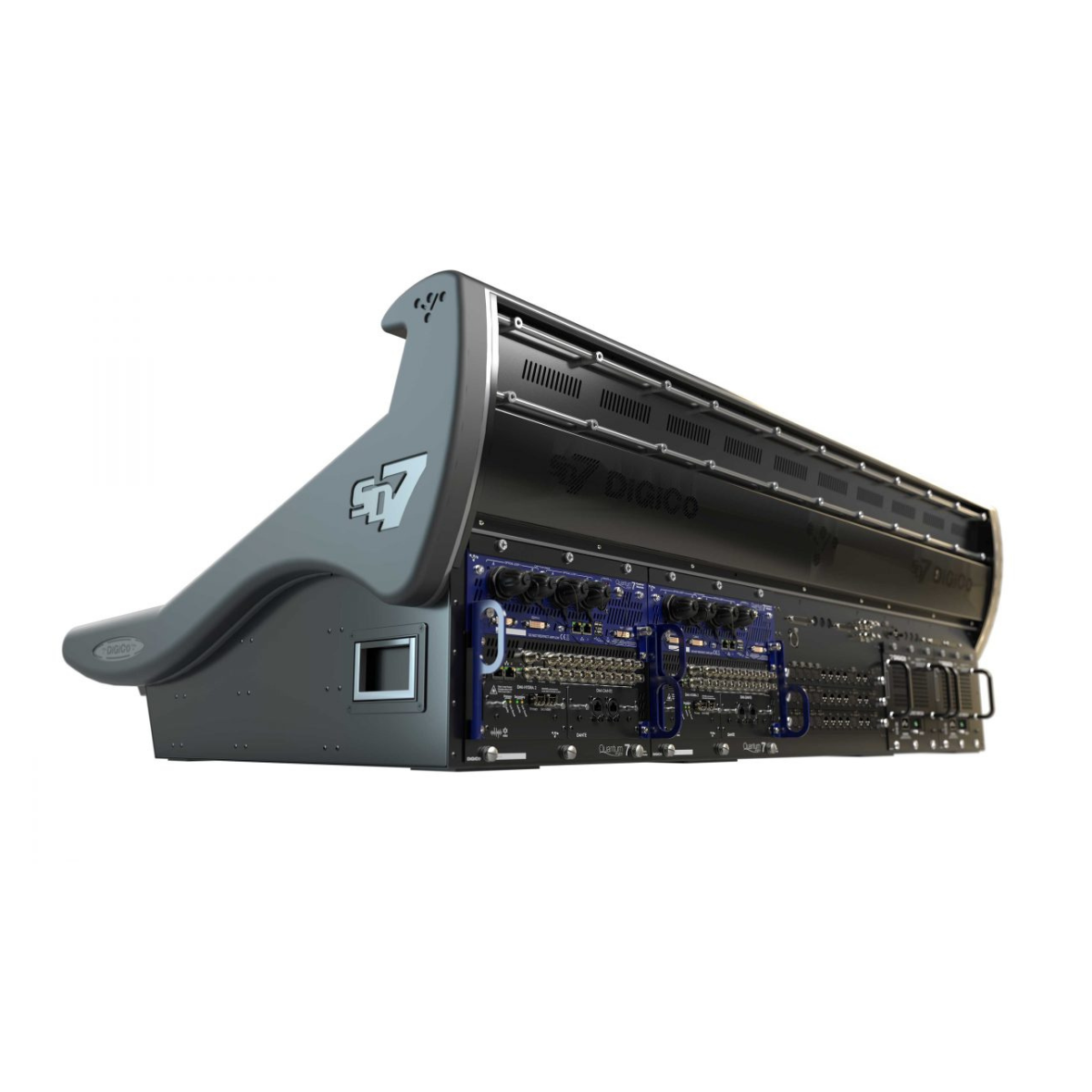

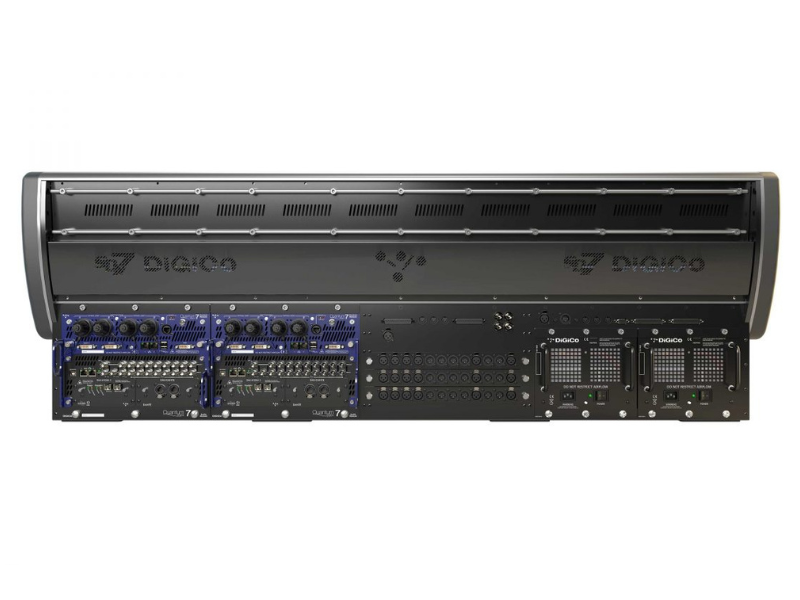

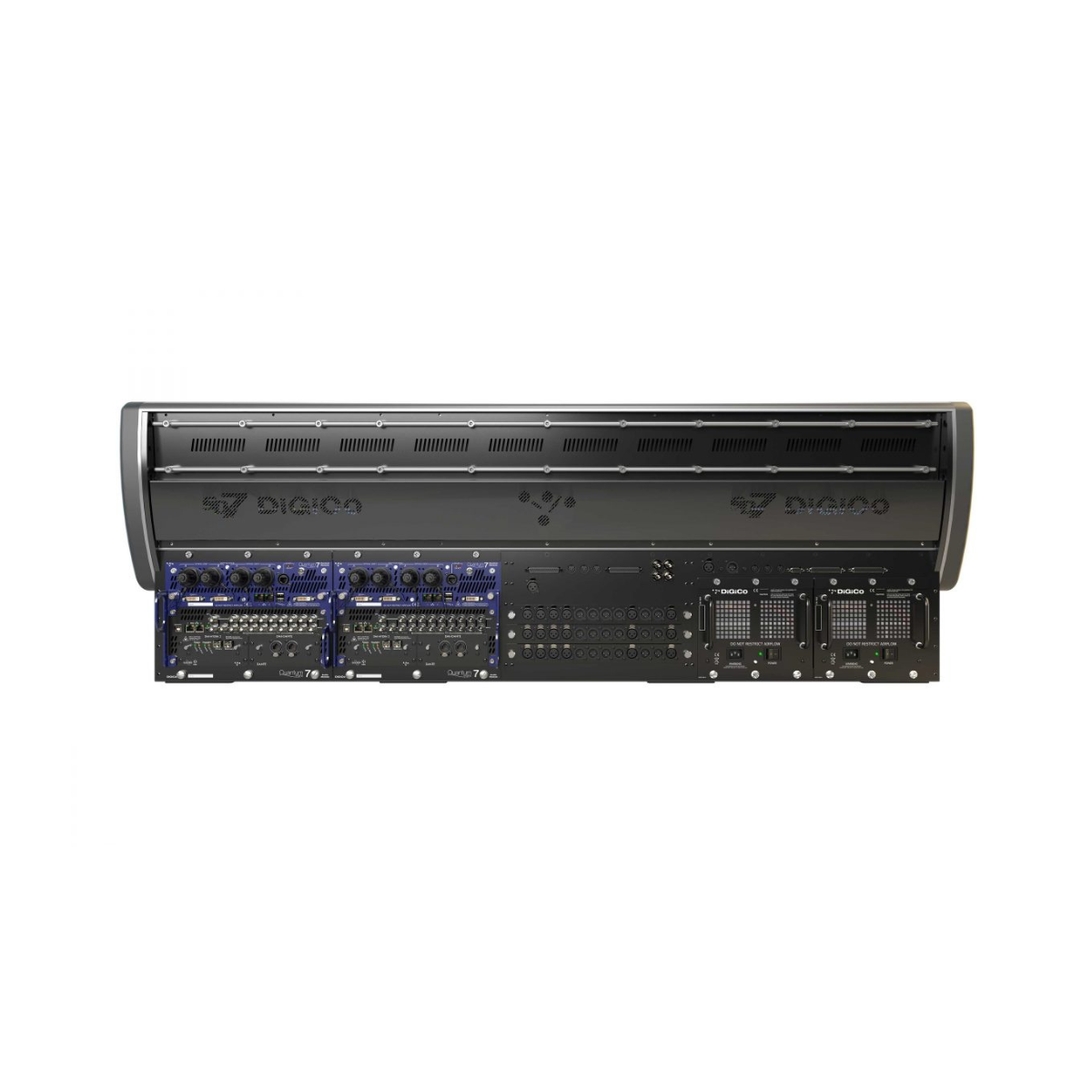

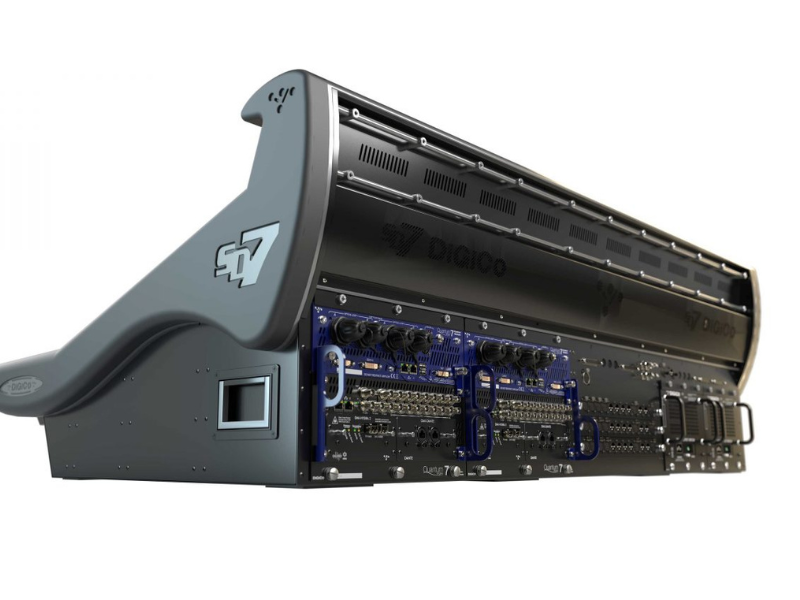

12. I/O - Kết Nối Mạnh Mẽ

Một trong những yếu tố khiến DiGiCo Quantum 7 trở thành bàn mixer đỉnh cao trong thế giới âm thanh chuyên nghiệp chính là hệ thống I/O (Input/Output) khổng lồ và linh hoạt, được thiết kế để thích ứng với mọi quy mô biểu diễn .

Local I/O - Kết nối trực tiếp, xử lý tức thời

Ngay trên thân bàn mixer, Quantum 7 đã được trang bị đầy đủ Local I/O để phục vụ nhu cầu xử lý tại chỗ:

• 12 đầu vào analog với tiền khuếch đại chất lượng cao, độ méo cực thấp (THD < 0.005%) và dải động lên đến 118dB, đảm bảo tái tạo trung thực mọi chi tiết âm thanh.
• 12 đầu ra analog cân bằng điện tử, sẵn sàng gửi tín hiệu đến hệ thống loa, ampli hoặc thiết bị ngoài.
• 12 cổng AES (mono) - tương đương 6 cổng stereo - cung cấp tín hiệu kỹ thuật số trực tiếp với độ chính xác đồng hồ (clock) cao, phù hợp cho kết nối thiết bị kỹ thuật số khác như processor, recorder, hoặc hệ thống broadcast.

Nhờ cấu hình này, Quantum 7 có thể vận hành độc lập trong các ứng dụng nhỏ mà không cần rack mở rộng, vẫn duy trì chất lượng âm thanh tiêu chuẩn phòng thu.

Optocore - Trái tim kết nối của hệ thống

Trung tâm kết nối của Quantum 7 là mạng Optocore quang học, cho phép truyền tải âm thanh và dữ liệu điều khiển với độ trễ gần như bằng 0 và khả năng mở rộng cực lớn.

• Bàn mixer được trang bị sẵn một vòng quang Optocore (Optocore Loop), hỗ trợ lên đến 504 kênh âm thanh hai chiều.
• Có thể kết nối tối đa 14 rack DiGiCo, hoặc kết hợp giữa rack và tie-line tùy theo cấu hình sân khấu.

Nhờ băng thông cực cao, Optocore đảm bảo tín hiệu âm thanh luôn ổn định, sạch nhiễu và không suy hao, kể cả khi truyền qua khoảng cách hàng trăm mét.

Đặc biệt, người dùng có thể tùy chọn nâng cấp lên Dual Loop, mở rộng khả năng xử lý lên đến 1.008 kênh Optocore và 28 rack hoạt động đồng thời - một con số mà hiếm có bàn mixer nào trên thị trường hiện nay đạt được.

Với Optocore, Quantum 7 trở thành bộ não trung tâm thực thụ của toàn hệ thống âm thanh sân khấu, liên kết FOH, Monitor, Broadcast và Recording chỉ qua một sợi cáp quang duy nhất.

UBMADI - Ghi âm và phát lại linh hoạt qua USB

Bàn mixer DiGiCo Quantum 7B tích hợp sẵn UBMADI (USB to MADI Interface) – một giải pháp thông minh dành cho ghi âm và phát lại đa kênh.

• Hỗ trợ 48 kênh I/O qua USB trực tiếp đến máy tính xách tay mà không cần thêm card mở rộng.
• Cho phép ghi lại toàn bộ buổi diễn hoặc chạy playback cho phần luyện tập, soundcheck hoặc rehearsal.

UBMADI giúp kỹ sư âm thanh kết nối nhanh, ghi tức thì, đồng thời vẫn duy trì chất lượng 24-bit/96kHz - hoàn hảo cho cả live show và hậu kỳ.

DMI Slots - Linh hoạt cho mọi hệ thống hiện đại

Bên trong Quantum 7 được trang bị 2 khe DMI (DiGiCo Multi-Interface), cho phép người dùng mở rộng hệ thống một cách linh hoạt tùy theo nhu cầu.

Mỗi khe cung cấp thêm 64 kênh I/O, tương thích với các module DMI phổ biến như:

• DMI-Dante - tích hợp hệ thống mạng âm thanh Dante/AES67 cho studio hoặc broadcast.
• DMI-Automatic Mic Mixing (AMM) - hỗ trợ trộn tự động cho hội nghị, TV show hoặc nhà hát.
• DMI-MADI hoặc DMI-AES - cho phép kết nối thiết bị kỹ thuật số khác trong hệ thống hiện hữu.

Nhờ tính mô-đun này, Quantum 7 có thể thay đổi cấu hình I/O chỉ trong vài phút, sẵn sàng cho mọi ứng dụng từ live concert đến truyền hình trực tiếp.

Waves SoundGrid - Xử lý hiệu ứng ngoài thời gian thực

Quantum 7 được tích hợp Waves SoundGrid, một nền tảng kết nối hiệu ứng ngoài (plugin) phổ biến nhất trong giới âm thanh chuyên nghiệp.

• Cung cấp thêm 64×64 kênh I/O chuyên biệt dành cho việc xử lý qua máy chủ Waves.
• Cho phép kỹ sư chèn các plugin yêu thích như CLA-76, H-Reverb, SSL E-Channel... trực tiếp trên kênh mixer mà vẫn duy trì độ trễ cực thấp.

Tích hợp Waves giúp Quantum 7 kết hợp hoàn hảo giữa sức mạnh phần cứng và sự linh hoạt của phần mềm, tạo nên không gian sáng tạo vô hạn cho kỹ sư âm thanh trong mọi tình huống biểu diễn.

13. Ứng dụng thực tế của DiGiCo Quantum 7B

Bàn mixer DiGiCo Quantum 7B là lựa chọn hàng đầu cho:

• Tour diễn quốc tế và festival quy mô lớn.
• Nhà hát, trung tâm biểu diễn chuyên nghiệp.
• Sân khấu TV, chương trình trực tiếp, và sự kiện thể thao lớn.

Khả năng xử lý mạnh mẽ, độ tin cậy cao và giao diện trực quan giúp Quantum 7B được tin dùng bởi các kỹ sư âm thanh hàng đầu thế giới, trở thành chuẩn mực mới cho công nghệ mixer sân khấu chuyên nghiệp.

Với sự kết hợp hoàn hảo giữa hiệu năng, độ ổn định và khả năng sáng tạo, mixer DiGiCo Quantum 7B không chỉ là một bàn mixer, mà là một trung tâm điều khiển âm thanh toàn diện cho mọi sân khấu hiện đại. Nếu bạn đang tìm kiếm thiết bị đáp ứng các tiêu chuẩn cao nhất về âm thanh chuyên nghiệp, Quantum 7B chính là lựa chọn không thể thay thế.

Trải nghiệm sức mạnh âm thanh đỉnh cao cùng bàn mixer DiGiCo Quantum 7B chính hãng tại Bảo Châu Elec - hệ thống phân phối thiết bị âm thanh chuyên nghiệp hàng đầu Việt Nam. Liên hệ ngay holtine 1900 0255 để được tư vấn và nhận ưu đãi đặc biệt!
