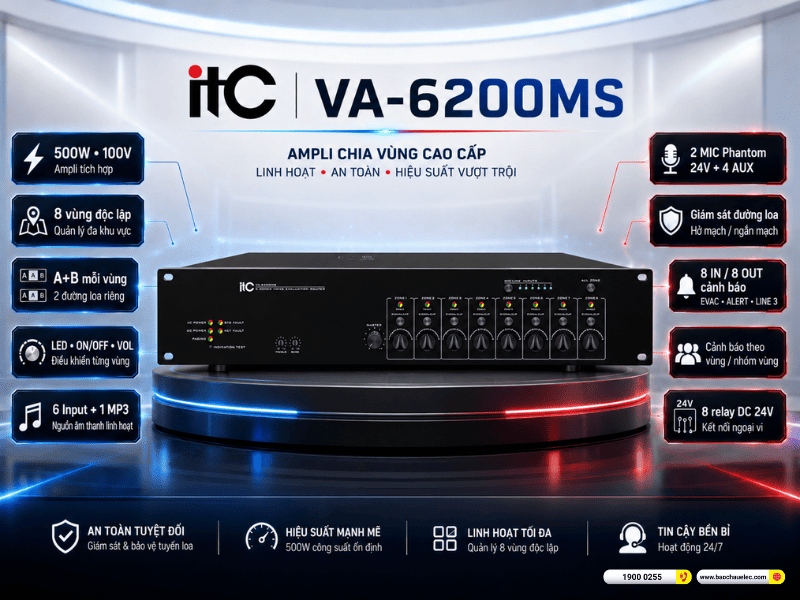

Bộ điều khiển mở rộng 8 vùng ITC VA-6200MS là thiết bị quản lý và khuếch đại âm thanh thông báo chuyên nghiệp thuộc hệ thống ITC VA-6200. Sản phẩm tích hợp ampli công suất 500W, hỗ trợ 8 vùng loa với hai đường dây A+B độc lập, đồng thời có khả năng giám sát tình trạng hở mạch, ngắn mạch của từng tuyến loa theo thời gian thực.
Không chỉ đảm nhiệm việc phân phối âm thanh, ITC VA-6200MS còn được trang bị cơ chế tự kiểm tra lỗi, chuyển đổi ampli dự phòng tự động, kết nối nguồn điện dự phòng DC 24V và tiếp nhận tín hiệu kích hoạt cảnh báo từ hệ thống bên ngoài. Đây là giải pháp phù hợp cho trường học, bệnh viện, chung cư, trung tâm thương mại, nhà máy và nhiều công trình cần vận hành âm thanh ổn định theo từng khu vực.

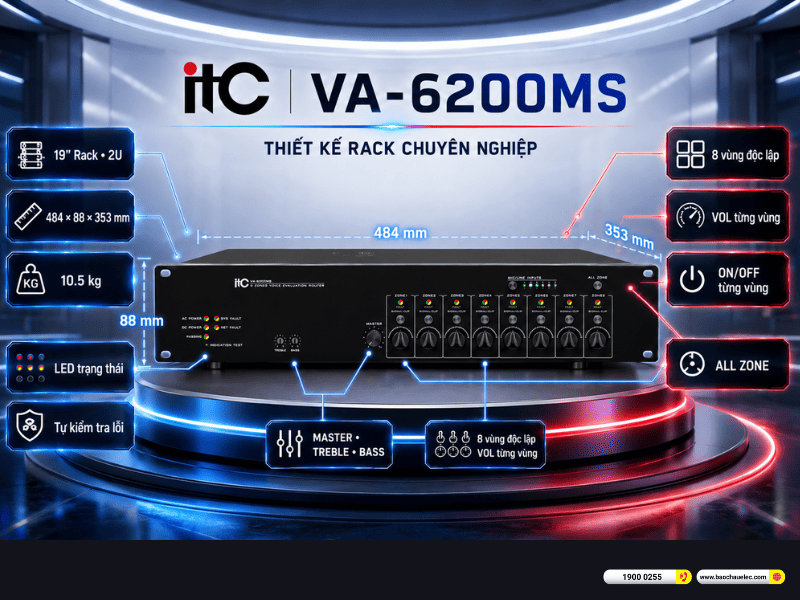

1. Thiết kế bộ điều khiển mở rộng 8 vùng ITC VA-6200MS
Kiểu dáng rack chuyên nghiệp, dễ lắp đặt
Bộ điều khiển ITC VA-6200MS có kiểu dáng hình hộp chữ nhật với mặt máy rộng 484mm, phù hợp lắp đặt trong tủ rack tiêu chuẩn 19 inch. Chiều cao 88mm tương đương khoảng 2U, giúp thiết bị không chiếm nhiều không gian trong tủ kỹ thuật.
Toàn bộ khung máy được hoàn thiện chắc chắn, thích hợp sử dụng liên tục trong hệ thống âm thanh thông báo chuyên nghiệp. Thiết bị có thể đặt trên bàn hoặc lắp cố định vào tủ rack tùy theo quy mô và cách bố trí phòng điều khiển.
Kích thước tổng thể của sản phẩm là 484 x 88 x 353mm, trọng lượng khoảng 10,5kg. Đây là mức trọng lượng hợp lý đối với một thiết bị vừa đảm nhiệm chức năng điều khiển vùng vừa tích hợp ampli công suất 500W.

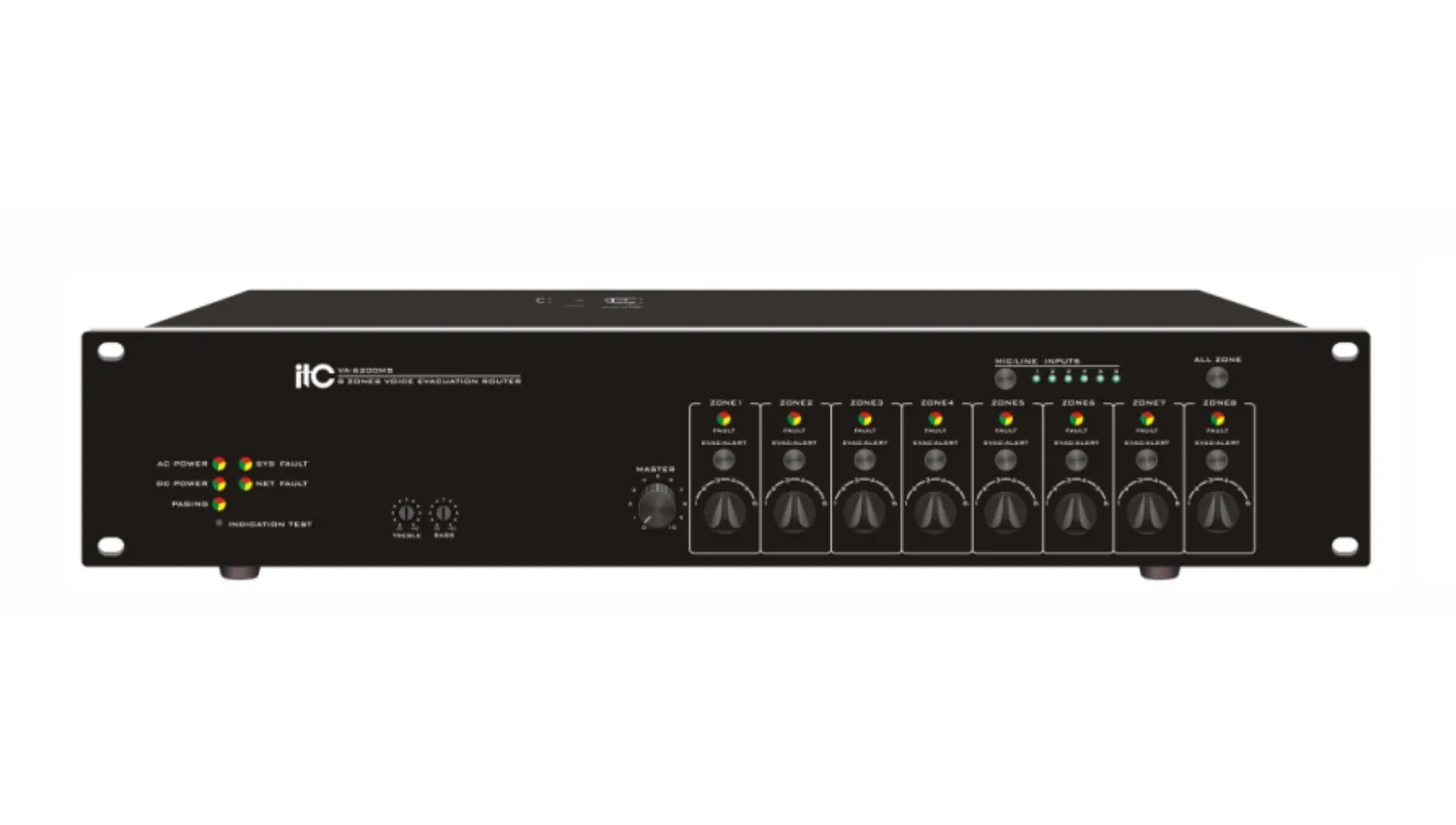

Mặt trước bố trí 8 cụm điều khiển vùng độc lập
Phần nổi bật nhất trên mặt trước ITC VA-6200MS là tám cụm điều khiển tương ứng với tám vùng loa. Mỗi vùng đều có:
- Đèn LED hiển thị trạng thái.
- Nút kích hoạt hoặc ngắt đầu ra.
- Núm điều chỉnh âm lượng độc lập.
- Ký hiệu vùng rõ ràng, thuận tiện cho người vận hành.
Thiết kế này giúp kỹ thuật viên dễ dàng kiểm soát âm lượng của từng khu vực mà không phải truy cập vào phần mềm điều khiển. Ví dụ, khu vực hành lang có thể đặt mức âm lượng thấp hơn sân trường, tầng hầm hoặc khu vực sản xuất.
Ở phía trên cụm vùng còn có các đèn báo tín hiệu đầu vào và nút lựa chọn toàn bộ vùng. Người vận hành có thể nhanh chóng phát nội dung tới tất cả khu vực trong những tình huống cần thông báo đồng loạt.
Hệ thống đèn LED hiển thị trạng thái trực quan
Bên trái mặt trước là cụm đèn báo nguồn điện, tình trạng hệ thống, lỗi nguồn và chế độ phân vùng. Các chỉ báo này giúp nhân viên kỹ thuật nhận biết nhanh trạng thái hoạt động của thiết bị mà không cần tháo máy hoặc kiểm tra từng đầu nối phía sau.
Thiết bị ITC VA-6200MS hỗ trợ cả chức năng tự kiểm tra khi khởi động và chế độ kiểm tra thủ công. Nhờ đó, các lỗi quan trọng có thể được phát hiện sớm trước khi ảnh hưởng đến khả năng phát thông báo của toàn hệ thống.
Cụm điều khiển tổng dễ thao tác
Ngoài tám núm âm lượng vùng, mặt trước còn có núm âm lượng tổng và các núm tinh chỉnh âm sắc. Người quản lý có thể thay đổi mức tín hiệu chung trước khi phân phối đến từng khu vực.
Cách bố trí này đặc biệt hữu ích trong các hệ thống phát nhạc nền kết hợp thông báo. Người dùng có thể cân chỉnh mức âm thanh tổng thể phù hợp với không gian nhưng vẫn giữ được quyền kiểm soát riêng cho từng vùng.

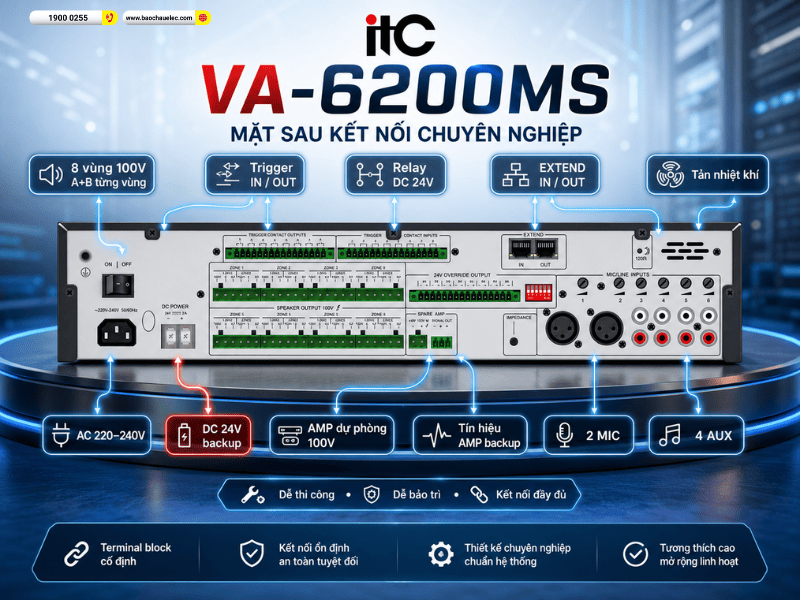

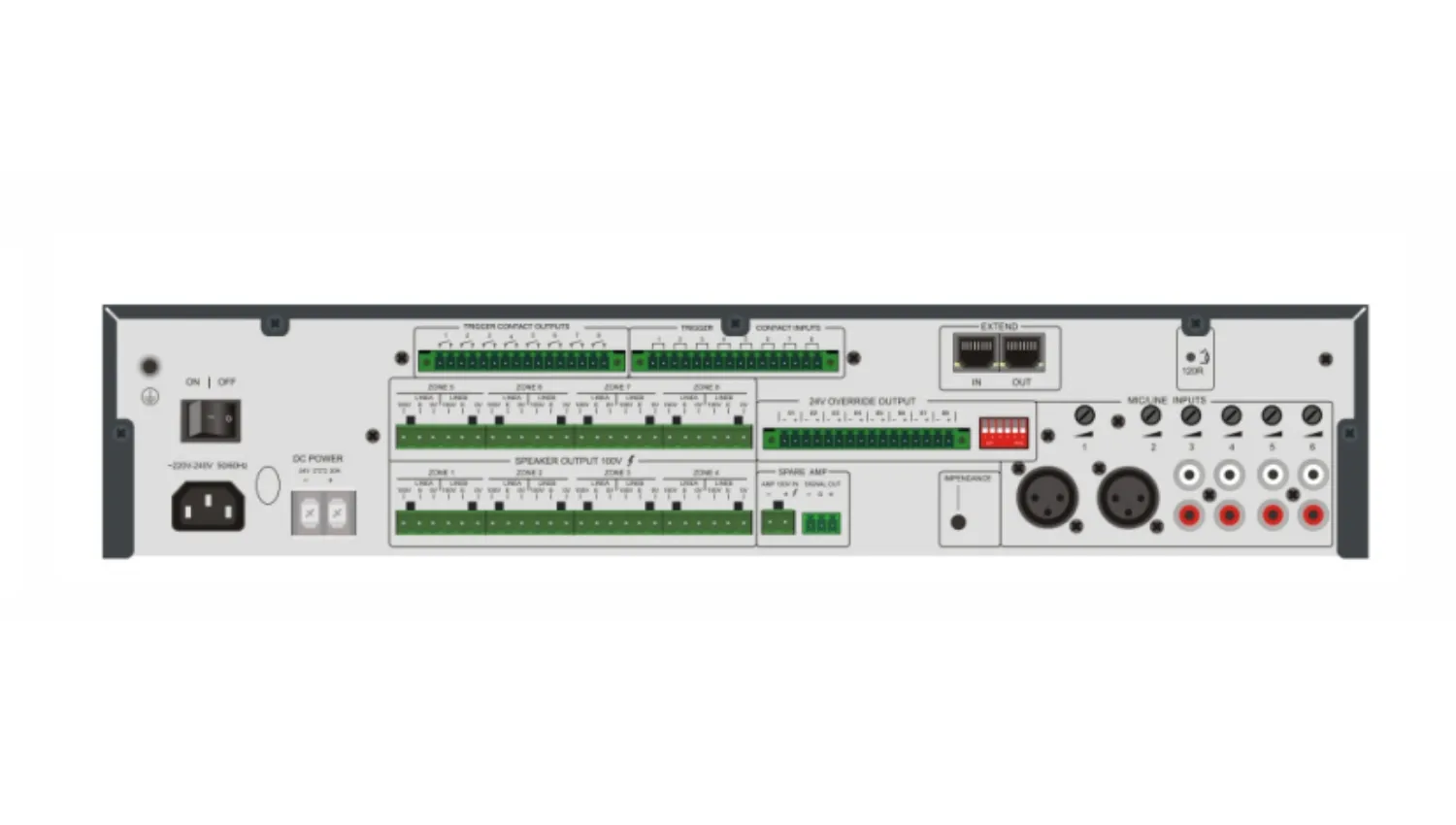

Mặt sau tích hợp đầy đủ cổng kết nối hệ thống
Mặt sau ITC VA-6200MS được chia thành từng cụm kết nối riêng biệt, giúp việc thi công và bảo trì thuận tiện hơn. Các cổng quan trọng gồm:
- Đầu ra loa 100V cho 8 vùng.
- Hai đường dây loa A+B trên từng vùng.
- Đầu vào và đầu ra kích hoạt cảnh báo.
- Đầu ra relay DC 24V.
- Đầu vào ampli dự phòng 100V.
- Đầu ra tín hiệu điều khiển ampli dự phòng.
- Hai đầu vào micro.
- Bốn đầu vào AUX.
- Cổng mở rộng kết nối bộ điều khiển và thiết bị tiếp theo.
- Đầu vào nguồn điện dự phòng DC 24V.
- Cổng nguồn điện xoay chiều 220–240V.
Các đầu nối dây loa và tín hiệu điều khiển sử dụng dạng terminal block, phù hợp với yêu cầu đấu nối cố định trong công trình.
Hệ thống làm mát bằng không khí
Thiết bị sử dụng cơ chế làm mát bằng không khí, hỗ trợ duy trì nhiệt độ ổn định khi ampli hoạt động trong thời gian dài. Khi lắp đặt, kỹ thuật viên vẫn cần bảo đảm khoảng thoáng phù hợp trong tủ rack, tránh đặt sát các thiết bị tỏa nhiệt lớn hoặc che kín đường lưu thông không khí.
2. Tích hợp ampli công suất 500W cho hệ thống loa 100V
Bộ điều khiển mở rộng 8 vùng ITC VA-6200MS được tích hợp ampli có công suất định mức 500W, đầu ra điện áp 100V. Nhờ đó, thiết bị có thể kết nối với hệ thống loa trở kháng cao thường dùng trong âm thanh thông báo như loa âm trần, loa hộp treo tường, loa nén và loa cột.
Hệ thống loa 100V cho phép truyền tín hiệu trên khoảng cách xa, hạn chế suy hao và hỗ trợ đấu nối nhiều loa trên cùng một tuyến. Đây là cấu hình phổ biến trong trường học, tòa nhà, bệnh viện, nhà máy và trung tâm thương mại.
Cần hiểu đúng rằng 500W là tổng công suất định mức của ampli tích hợp, không phải 500W cho mỗi vùng. Khi thiết kế hệ thống, tổng mức công suất lấy từ biến áp của tất cả loa đang kết nối phải nằm trong giới hạn cho phép và nên có thêm khoảng dự phòng vận hành.
Ví dụ, nếu tổng công suất các loa là 400W, ampli vẫn còn khoảng dự phòng để hoạt động ổn định hơn khi phát thông báo ở mức âm lượng cao. Không nên cấu hình tổng tải loa bằng hoặc vượt quá công suất cực đại của thiết bị trong thời gian dài.

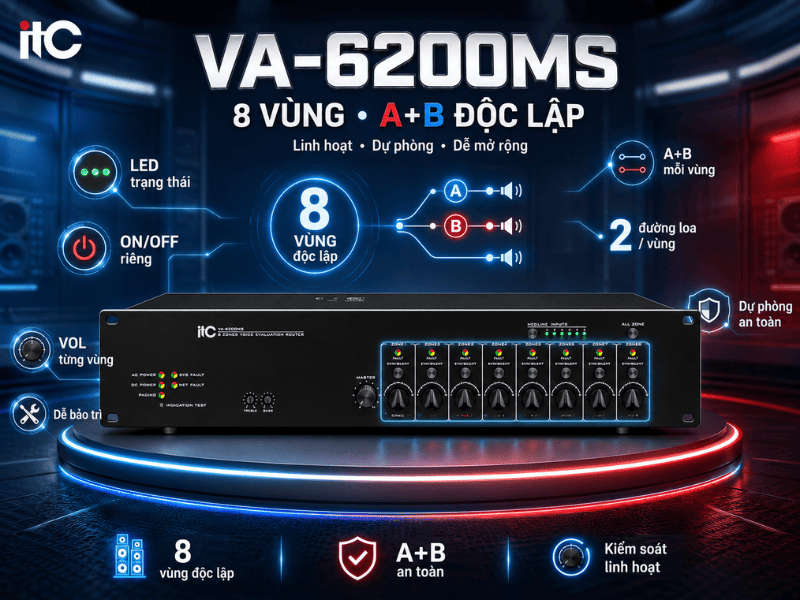

3. Quản lý 8 vùng loa với hai đường dây A+B độc lập
Một trong những ưu điểm quan trọng của bộ điều khiển mở rộng 8 vùng ITC VA-6200MS là khả năng quản lý tám vùng âm thanh riêng biệt. Mỗi vùng có hai đường dây loa A và B độc lập, cho phép hệ thống linh hoạt hơn trong quá trình thiết kế. Hai đường dây A+B có thể được sử dụng để:
- Chia hệ thống loa trong cùng một khu vực thành hai nhánh.
- Hạn chế việc toàn bộ vùng bị mất âm thanh khi một tuyến gặp sự cố.
- Hỗ trợ kiểm tra và xác định vị trí đường dây bị lỗi.
- Tăng tính dự phòng cho các khu vực quan trọng.
- Thuận tiện khi bảo trì hoặc mở rộng số lượng loa.
Mỗi vùng đều có nút bật tắt, đèn trạng thái và điều chỉnh âm lượng riêng. Nhờ đó, người vận hành có thể kiểm soát mức âm thanh phù hợp với đặc điểm của từng không gian. Chẳng hạn, trong bệnh viện, âm lượng ở phòng chờ có thể cao hơn khu điều trị. Trong trường học, sân trường cần mức âm lượng lớn hơn hành lang hoặc khu văn phòng.

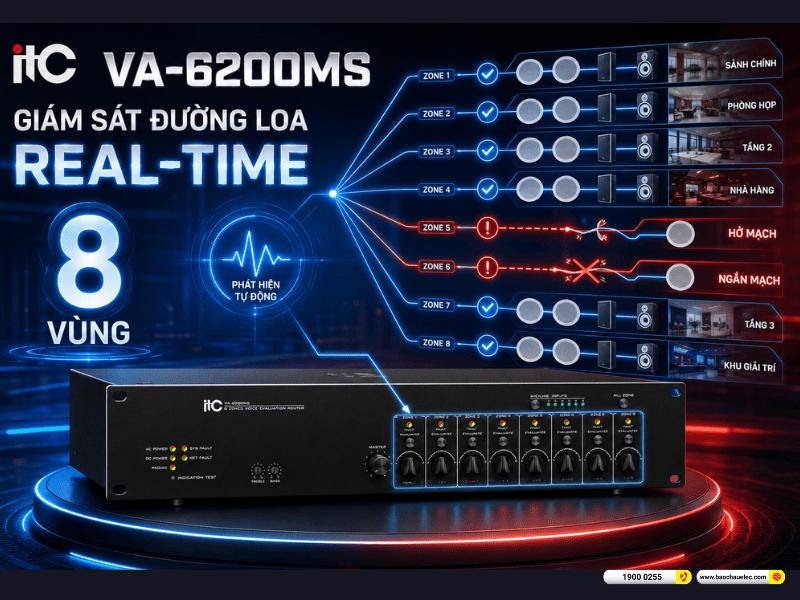

4. Giám sát đường dây loa theo thời gian thực
Bộ điều khiển ITC VA-6200MS có khả năng tự động giám sát trạng thái của từng đường dây loa. Hệ thống có thể phát hiện hai nhóm lỗi phổ biến gồm:
- Hở mạch do dây bị đứt, đầu nối lỏng hoặc loa bị ngắt khỏi tuyến.
- Ngắn mạch do dây dẫn chạm nhau, đấu nối sai hoặc thiết bị trên tuyến gặp sự cố.
Thông tin được theo dõi theo thời gian thực, giúp bộ phận kỹ thuật phát hiện bất thường sớm hơn so với phương pháp kiểm tra thủ công. Tính năng này đặc biệt quan trọng trong các hệ thống có nhiều loa và dây dẫn đi qua nhiều tầng, nhiều phòng hoặc nhiều khu vực khác nhau. Nếu không có cơ chế giám sát, một tuyến loa có thể đã mất tín hiệu trong thời gian dài nhưng chỉ được phát hiện khi cần phát thông báo khẩn cấp. Việc giám sát tự động giúp rút ngắn thời gian xác định lỗi, giảm công sức kiểm tra từng loa và nâng cao độ tin cậy của toàn bộ hệ thống âm thanh.
5. Tự động chuyển sang amply dự phòng khi xảy ra sự cố
Bên cạnh ampli công suất 500W tích hợp, ITC VA-6200MS còn cho phép kết nối thêm một ampli dự phòng bên ngoài. Khi ampli bên trong gặp lỗi, hệ thống có thể tự động chuyển tín hiệu sang ampli dự phòng để tiếp tục vận hành. Quá trình chuyển đổi tự động giúp hạn chế thời gian gián đoạn âm thanh, đặc biệt hữu ích đối với các công trình yêu cầu hệ thống phải sẵn sàng liên tục.
Ampli dự phòng có thể hỗ trợ trong các trường hợp như:
- Ampli chính bị quá nhiệt.
- Mạch khuếch đại xảy ra lỗi.
- Ampli bị quá tải hoặc ngắn mạch.
- Thiết bị cần tạm dừng để bảo trì.
- Một sự cố nội bộ làm mất đầu ra công suất.
Tuy nhiên, ampli dự phòng phải có điện áp đầu ra và công suất phù hợp với hệ thống. Việc lựa chọn, đấu nối và cấu hình chuyển đổi nên được thực hiện bởi kỹ thuật viên có kinh nghiệm.

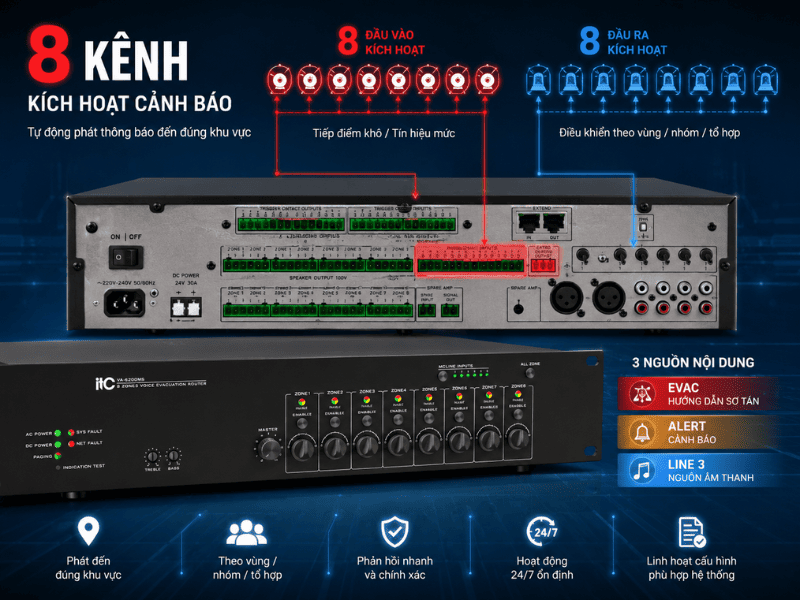

6. Tích hợp 8 kênh kích hoạt cảnh báo
Bộ điều khiển mở rộng 8 vùng ITC VA-6200MS được trang bị 8 đầu vào và 8 đầu ra cảnh báo. Thiết bị hỗ trợ phương thức kích hoạt bằng tiếp điểm ngắn mạch hoặc tín hiệu mức. Phản hồi kích hoạt có thể được cấu hình với ba nguồn nội dung chính:
- EVAC: Bản tin hướng dẫn sơ tán.
- ALERT: Tín hiệu hoặc bản tin cảnh báo.
- LINE 3: Nguồn âm thanh được chỉ định từ hệ thống.
Tín hiệu đầu ra có thể được thiết lập theo từng vùng, theo nhóm vùng hoặc theo tổ hợp tiếp điểm. Nhờ đó, khi nhận lệnh từ hệ thống bên ngoài, ITC VA-6200MS có thể tự động phát nội dung đến đúng khu vực cần thiết.
Ví dụ, khi một tín hiệu được kích hoạt tại tầng hầm, hệ thống có thể chỉ phát cảnh báo ở tầng hầm và các khu vực liên quan thay vì phát trên toàn bộ tòa nhà. Cần lưu ý rằng khả năng nhận tín hiệu EVAC hoặc kết nối báo cháy không tự động đồng nghĩa với việc toàn bộ hệ thống đã đáp ứng một tiêu chuẩn phòng cháy chữa cháy cụ thể. Việc nghiệm thu còn phụ thuộc thiết kế tổng thể, tiêu chuẩn áp dụng, thiết bị liên quan và hồ sơ của công trình.

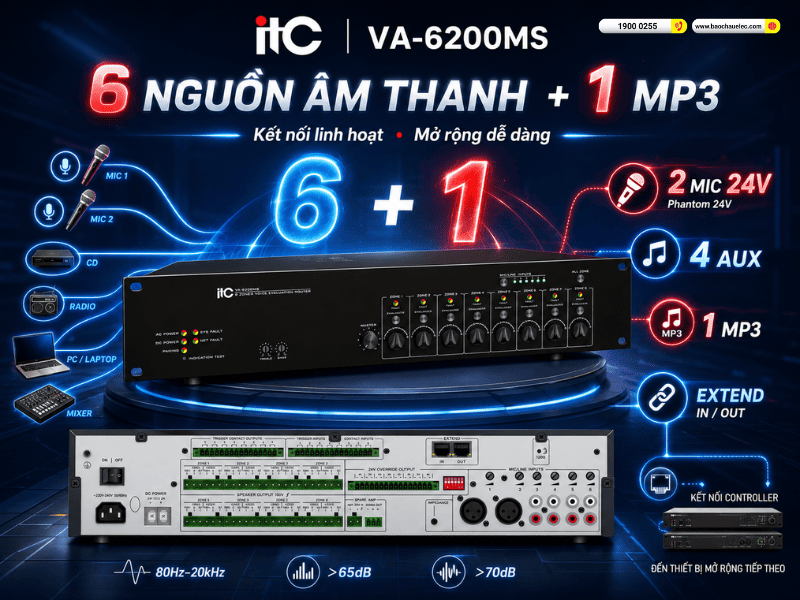

7. Kết nối linh hoạt với 6 nguồn âm thanh và 1 kênh MP3
ITC VA-6200MS hỗ trợ sáu đầu vào âm thanh thông dụng, bao gồm hai đầu vào micro và bốn đầu vào AUX. Ngoài ra, thiết bị còn tiếp nhận một kênh MP3 từ bộ điều khiển trung tâm.
Hai đầu vào micro có nguồn phantom 24V
Hai cổng micro hỗ trợ nguồn phantom 24V, phù hợp với micro thông báo hoặc một số loại micro cổ ngỗng cần cấp nguồn. Độ nhạy đầu vào micro là 5mV, đáp tuyến tần số từ 80Hz đến 20kHz và tỷ lệ tín hiệu trên nhiễu lớn hơn 65dB. Dải tần này đáp ứng tốt yêu cầu truyền tải giọng nói trong hệ thống phát thanh và thông báo.
Bốn đầu vào AUX cho thiết bị phát nhạc
Bốn cổng AUX có thể kết nối với nhiều thiết bị nguồn như:
- Đầu phát CD.
- Bộ thu sóng radio.
- Máy tính.
- Đầu phát nhạc.
- Mixer.
- Bộ giải mã âm thanh.
- Thiết bị phát bản tin tự động.
Các đầu vào AUX có độ nhạy 350mV, trở kháng 10kΩ, đáp tuyến 80Hz–20kHz và tỷ lệ tín hiệu trên nhiễu lớn hơn 70dB.
Kênh MP3 từ bộ điều khiển trung tâm
Nguồn MP3 từ bộ điều khiển có thể được sử dụng để phát nhạc nền, bản tin ghi âm, thông báo định kỳ hoặc tín hiệu cảnh báo đã lưu sẵn.
Thiết bị cho phép phân phối nguồn âm thanh đến vùng hoặc nhóm vùng cần thiết theo cấu hình hệ thống. Tuy nhiên, không nên suy diễn rằng tám vùng có thể phát tám nội dung hoàn toàn khác nhau cùng lúc nếu chưa xác nhận kiến trúc và cấu hình của toàn bộ hệ thống VA-6200.
8. Cổng mở rộng hỗ trợ kết nối nhiều thiết bị
Sản phẩm ITC VA-6200MS được trang bị cổng EXTEND với đầu vào và đầu ra riêng. Cổng này cho phép kết nối thiết bị với bộ điều khiển trung tâm và tiếp tục nối sang bộ mở rộng tiếp theo.
Thiết kế nối tầng giúp hệ thống có thể tăng số lượng vùng khi quy mô công trình lớn hơn tám khu vực. Việc mở rộng được thực hiện theo kiến trúc hệ thống thay vì phải thay thế toàn bộ thiết bị hiện có. Tính năng này phù hợp với các dự án triển khai theo giai đoạn. Chủ đầu tư có thể lắp đặt số vùng cần thiết ở giai đoạn đầu, sau đó bổ sung thiết bị mở rộng khi công trình phát sinh thêm tầng, khu vực hoặc phòng chức năng.

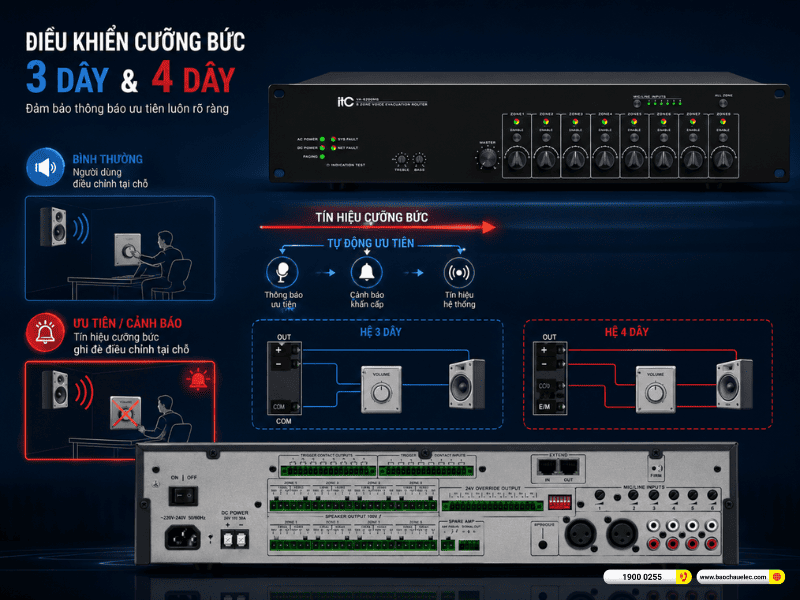

9. Hỗ trợ điều khiển cưỡng bức ba dây và bốn dây
Đầu ra phân vùng của ITC VA-6200MS hỗ trợ cơ chế điều khiển cưỡng bức đối với hệ thống chiết áp loa ba dây và bốn dây. Trong điều kiện bình thường, người dùng tại từng khu vực có thể giảm âm lượng hoặc tắt loa bằng chiết áp gắn tường. Khi phát bản tin ưu tiên hoặc cảnh báo, tín hiệu cưỡng bức có thể bỏ qua thiết lập âm lượng tại chỗ, đưa loa trở lại mức phát cần thiết.
Tính năng này giúp hạn chế trường hợp loa bị tắt hoặc đặt âm lượng quá nhỏ khiến người trong khu vực không nghe được thông báo quan trọng. Việc lựa chọn cách đấu ba dây hay bốn dây cần căn cứ vào loại chiết áp, relay cưỡng bức và sơ đồ hệ thống thực tế.

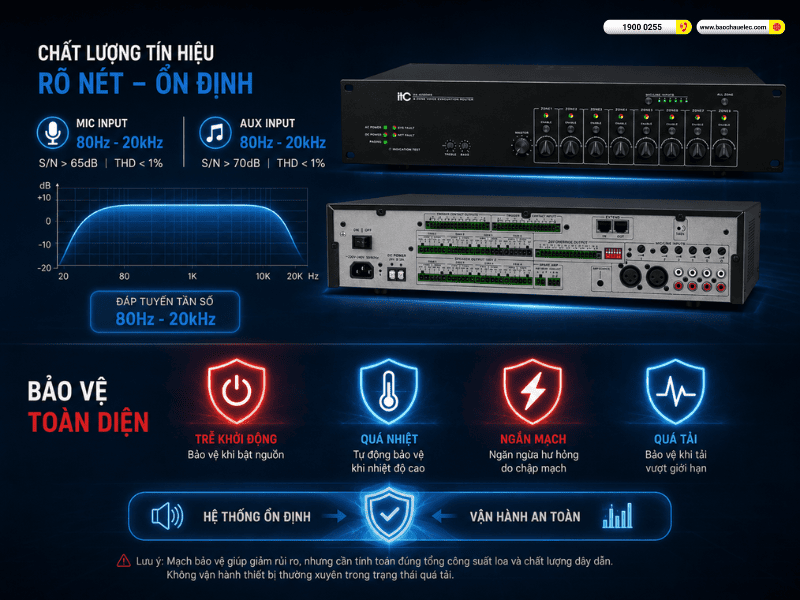

10. Chất lượng tín hiệu phù hợp cho âm thanh thông báo
Cả đầu vào micro và AUX của ITC VA-6200MS đều có đáp tuyến tần số từ 80Hz đến 20kHz. Khoảng tần số này đáp ứng tốt việc truyền tải giọng nói, nhạc nền và tín hiệu cảnh báo. Độ méo đầu vào nhỏ hơn 1% tại công suất định mức và tần số 1kHz. Tỷ lệ tín hiệu trên nhiễu của đầu vào micro lớn hơn 65dB, trong khi đầu vào AUX đạt trên 70dB.
ITC VA-6200MS được tối ưu cho độ rõ của thông báo và khả năng vận hành ổn định, không phải là ampli nghe nhạc Hi-Fi. Vì vậy, khi lựa chọn thiết bị, cần đánh giá theo yêu cầu của hệ thống PA và âm thanh thông báo thay vì so sánh trực tiếp với ampli nghe nhạc gia đình.
11. Trang bị nhiều chế độ bảo vệ an toàn
ITC VA-6200MS được tích hợp các cơ chế bảo vệ gồm:
- Bảo vệ trễ khi khởi động.
- Bảo vệ quá nhiệt.
- Bảo vệ ngắn mạch.
- Bảo vệ quá tải.
Các chế độ này giúp giảm nguy cơ hư hỏng ampli khi tải loa không phù hợp, dây tín hiệu xảy ra sự cố hoặc thiết bị phải hoạt động ở nhiệt độ cao. Mặc dù có mạch bảo vệ, người dùng vẫn cần tính toán đúng tổng công suất loa và chất lượng dây dẫn. Không nên xem cơ chế bảo vệ là lý do để vận hành thiết bị thường xuyên trong trạng thái quá tải.
12. Ứng dụng thực tế của ITC VA-6200MS
Hệ thống âm thanh trường học
Trong trường học, tám vùng có thể được phân chia thành các khu vực như: Sân trường; Khối phòng học; Phòng giáo viên; Khu hiệu bộ; Nhà đa năng; Khu thể thao; Căng tin; Hành lang.
Ban giám hiệu hoặc phòng phát thanh có thể phát nhạc nền, chuông báo giờ, thông báo lịch học và hướng dẫn tập trung đến từng vùng hoặc toàn trường. Hai đường loa A+B giúp tăng khả năng dự phòng tại những khu vực quan trọng như sân trường và hành lang thoát hiểm.
Bệnh viện và cơ sở y tế
ITC VA-6200MS có thể quản lý âm thanh tại khu khám bệnh, khoa điều trị, hành lang, sảnh chờ, nhà thuốc, bãi xe và khu hành chính. Khả năng điều chỉnh âm lượng từng vùng giúp hạn chế tiếng ồn tại khu vực cần yên tĩnh. Trong trường hợp cần phát hướng dẫn khẩn cấp, cơ chế điều khiển cưỡng bức có thể bảo đảm bản tin được truyền đến các loa ngay cả khi chiết áp tại chỗ đang đặt mức thấp.
Chung cư và khu dân cư
Trong chung cư, thiết bị có thể phân chia hệ thống thành sảnh, hành lang, tầng hầm, khu vui chơi, khuôn viên, khu kỹ thuật và các tầng khác nhau. Tín hiệu cảnh báo từ hệ thống bên ngoài có thể kích hoạt bản tin EVAC hoặc ALERT tại khu vực được chỉ định. Nguồn điện dự phòng DC 24V giúp hệ thống tiếp tục hoạt động khi nguồn điện lưới gặp sự cố.
Trung tâm thương mại và siêu thị
Tám vùng âm thanh có thể tương ứng với sảnh chính, khu gian hàng, khu ẩm thực, bãi xe, kho hàng, văn phòng, khu vui chơi và khu vực kỹ thuật. Hệ thống có thể phát nhạc nền trong điều kiện bình thường, đồng thời chuyển sang bản tin ưu tiên khi có thông báo vận hành hoặc tín hiệu cảnh báo.
Nhà máy và khu công nghiệp
Trong môi trường nhà máy, ITC VA-6200MS phù hợp để quản lý âm thanh tại dây chuyền sản xuất, kho hàng, khu đóng gói, văn phòng, nhà ăn, sân bãi và cổng bảo vệ. Chức năng giám sát hở mạch, ngắn mạch đặc biệt hữu ích do đường dây loa trong nhà máy thường dài và đi qua nhiều khu vực có điều kiện môi trường khác nhau.
Khách sạn và khu nghỉ dưỡng
Thiết bị có thể được sử dụng để phân phối nhạc nền và thông báo tại sảnh, hành lang, nhà hàng, phòng hội nghị, khu spa, bể bơi, bãi xe và khu vực nhân viên. Mỗi vùng được điều chỉnh âm lượng riêng, bảo đảm nhạc nền tại nhà hàng không quá lớn trong khi thông báo ở bãi xe vẫn đủ rõ.
Tòa nhà văn phòng và cơ quan hành chính
ITC VA-6200MS hỗ trợ phát thông báo đến từng tầng, từng phòng ban, khu vực lễ tân, phòng họp, căng tin và bãi đỗ xe. Khả năng kết nối mở rộng giúp hệ thống đáp ứng các tòa nhà có số lượng vùng lớn hơn, đồng thời thuận tiện khi cần bổ sung tầng hoặc khu chức năng mới.
