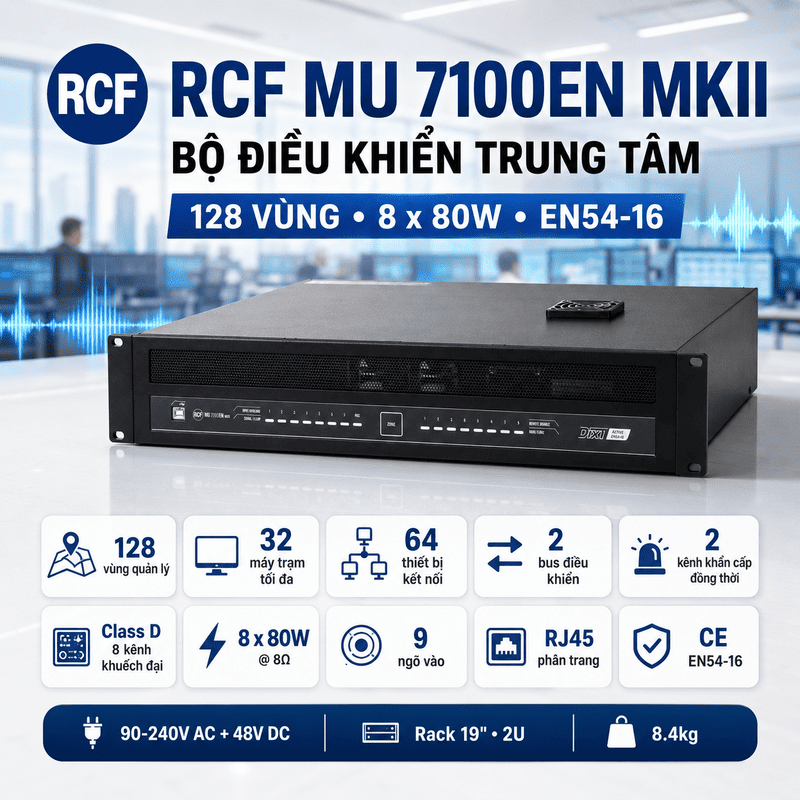

Bộ điều khiển trung tâm RCF MU 7100EN MKII là thiết bị điều khiển và khuếch đại công suất kỹ thuật số, DSP và 8 kênh khuếch đại Class D 80W/kênh, đáp ứng nhu cầu xử lý âm thanh linh hoạt. Với khả năng quản lý tới 128 vùng, hỗ trợ tin nhắn khẩn cấp, lập lịch phát và giám sát hệ thống, MU 7100EN MKII phù hợp cho các công trình quy mô lớn. Thiết bị đặc biệt thích hợp với tòa nhà, bệnh viện, trường học, trung tâm thương mại, nhà máy và các hệ thống Voice Alarm yêu cầu tiêu chuẩn EN54-16.

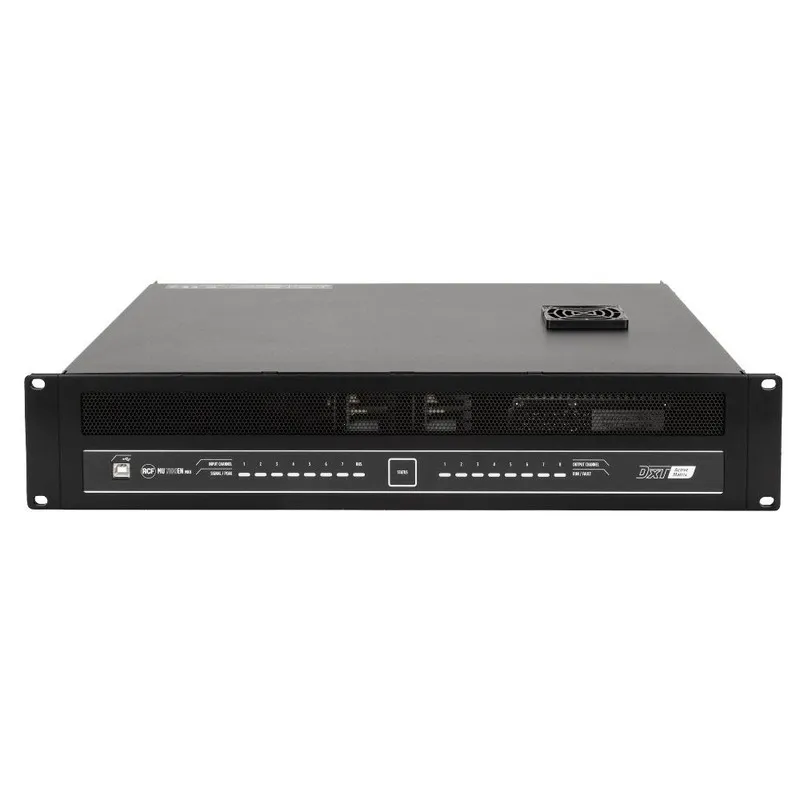

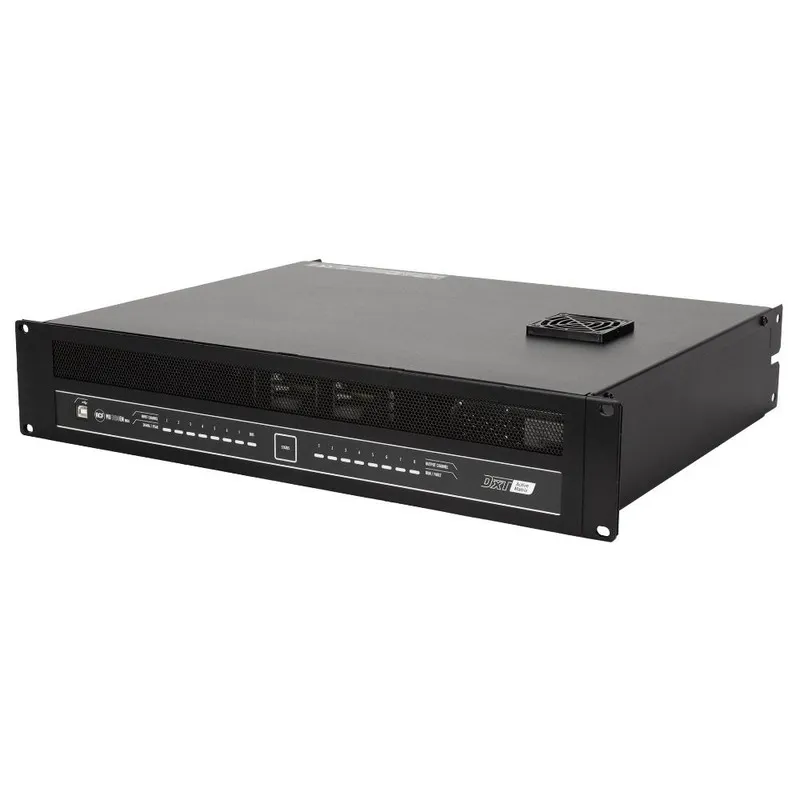

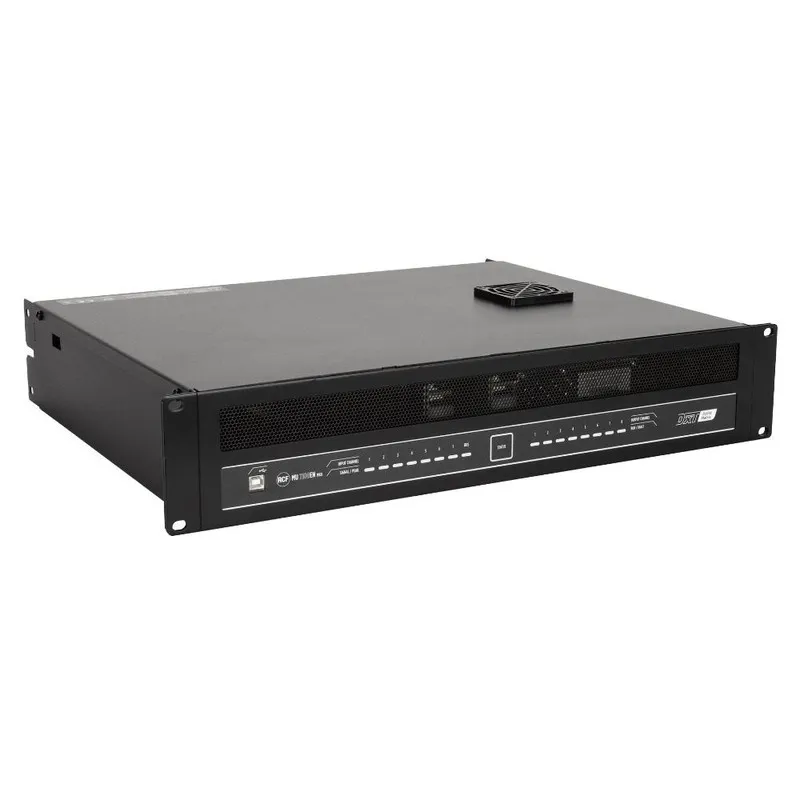

Thiết kế rack 19 inch 2U tối ưu cho trung tâm kỹ thuật

Bộ điều khiển trung tâm RCF MU 7100EN MKII được thiết kế theo chuẩn rack 19 inch, chiều cao 2U với kích thước 482 × 94 × 378mm. Kiểu dáng này giúp thiết bị dễ bố trí trong tủ trung tâm cùng bộ nguồn, thiết bị mạng, ampli mở rộng và các module thuộc hệ thống DXT 7000.

Trọng lượng khoảng 8,4kg cho thấy thiết bị tích hợp lượng phần cứng đáng kể bên trong nhưng vẫn giữ được kích thước tương đối gọn cho một bộ điều khiển có cả DSP, ma trận và 8 kênh khuếch đại.

Thiết kế tập trung toàn bộ các chức năng cốt lõi vào một chassis giúp giảm số lượng thiết bị rời, đơn giản hóa việc triển khai và bảo trì hệ thống tại phòng kỹ thuật.

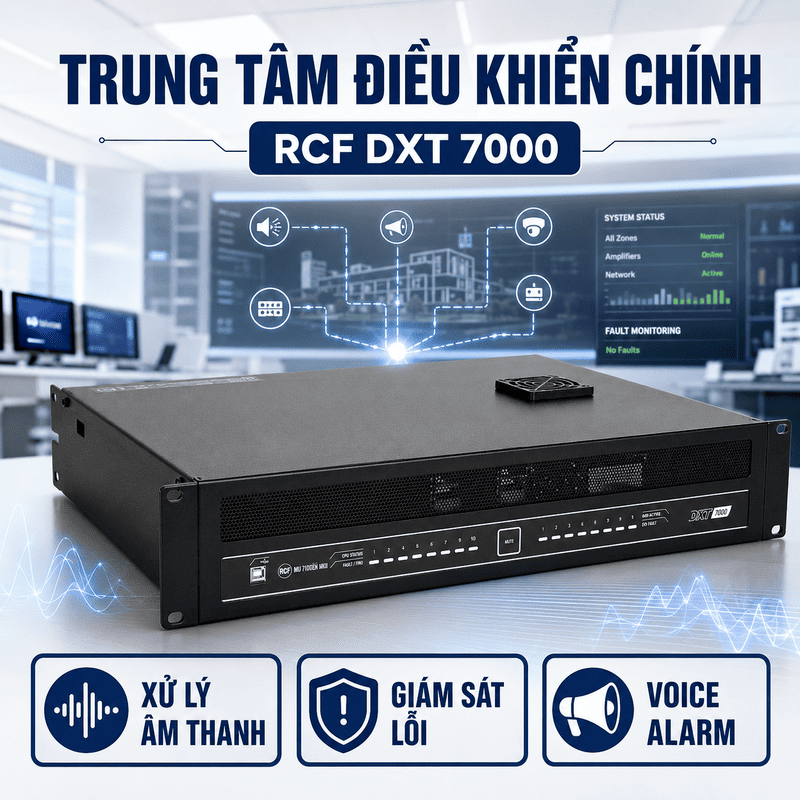

Trung tâm điều khiển chính của hệ thống RCF DXT 7000

Điểm quan trọng nhất của Bộ điều khiển trung tâm RCF MU 7100EN MKII là vai trò Main Unit của toàn bộ hệ thống DXT 7000.

Thiết bị không đơn thuần là ampli khuếch đại mà đóng vai trò điều phối nguồn tín hiệu, vùng loa, thông báo khẩn cấp, các thiết bị ngoại vi và trạng thái của toàn bộ hệ thống.

Mọi thuộc tính và chức năng của hệ thống được xác định thông qua phần mềm cấu hình DXT 7000 trên Windows, sau đó được tải vào bộ điều khiển thông qua USB.

Đây là khác biệt rất lớn so với ampli PA thông thường: MU 7100EN MKII vừa xử lý âm thanh, vừa quản lý logic hệ thống, giám sát lỗi và thực hiện các chức năng phục vụ Voice Alarm.

Quản lý tới 128 vùng âm thanh độc lập

Bộ điều khiển trung tâm RCF MU 7100EN MKII có khả năng quản lý tối đa 128 vùng. Quy mô này cho phép hệ thống được chia thành nhiều khu vực độc lập theo tầng, phòng, phân xưởng hoặc chức năng sử dụng. Mỗi vùng có thể nhận nội dung khác nhau tùy theo cấu hình của hệ thống.

Ví dụ tại một bệnh viện lớn, từng tầng hoặc từng khu điều trị có thể được xác định là một vùng riêng. Trong nhà máy, mỗi phân xưởng có thể được cấu hình độc lập. Khi xảy ra sự cố, hệ thống có thể chỉ phát cảnh báo đến những vùng liên quan hoặc phát đồng thời trên toàn bộ công trình.

Khả năng quản lý 128 vùng giúp MU 7100EN MKII phù hợp với những dự án có quy mô lớn hơn đáng kể so với các hệ thống PA chia vùng cơ bản.

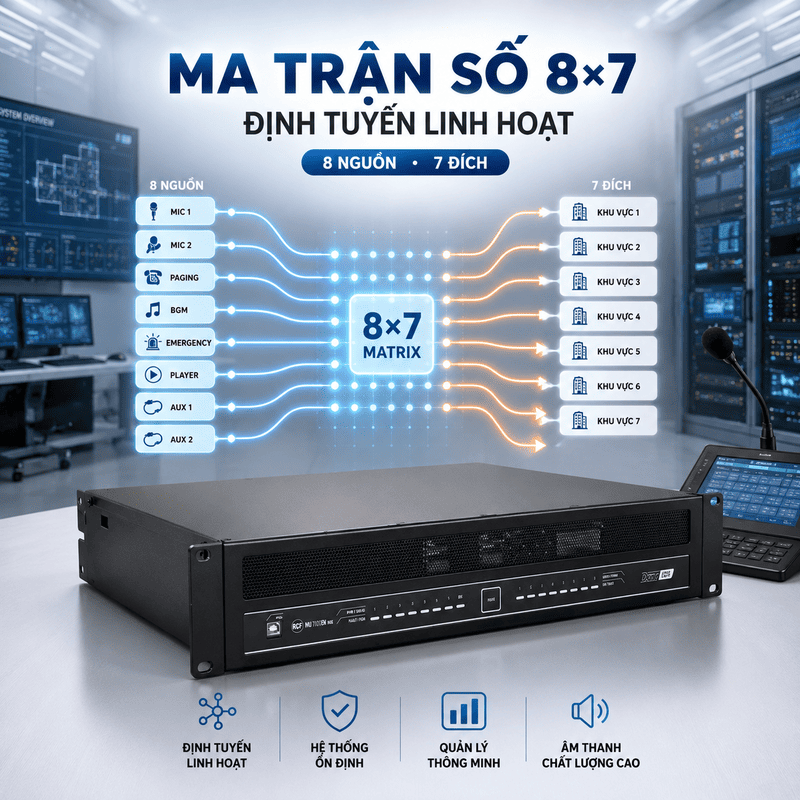

Ma trận kỹ thuật số 8×7 cho khả năng định tuyến tín hiệu linh hoạt

Bộ điều khiển trung tâm RCF MU 7100EN MKII tích hợp ma trận kỹ thuật số có thể cấu hình 8×7, tạo nền tảng cho việc phân phối và định tuyến âm thanh trong hệ thống.

Ma trận cho phép các nguồn tín hiệu được cấu hình để đưa tới những điểm đích phù hợp, thay vì tất cả nguồn đều phải phát tới cùng một tuyến.

Điều này đặc biệt quan trọng trong các hệ thống nhiều vùng, nơi một nguồn nhạc có thể được phát ở khu vực A trong khi micro thông báo lại được ưu tiên ở khu vực B. Toàn bộ quá trình định tuyến được thiết lập bằng phần mềm, giúp giảm đáng kể những thao tác đấu nối analog phức tạp.

DSP tích hợp xử lý tín hiệu ngay trong bộ điều khiển

Bộ điều khiển trung tâm RCF MU 7100EN MKII được trang bị nền tảng xử lý tín hiệu số DSP mạnh mẽ ngay bên trong thiết bị.

DSP giúp hệ thống xử lý âm thanh theo từng kênh và từng mục đích sử dụng mà không phải phụ thuộc hoàn toàn vào processor bên ngoài.

Các chức năng DSP được cung cấp gồm:

• EQ.
• Compressor.
• Delay.
• Điều khiển âm lượng.
• Quản lý preset.
• Chức năng ưu tiên.

Việc tích hợp DSP ngay tại trung tâm giúp toàn bộ hệ thống được cấu hình đồng bộ từ một nền tảng phần mềm, thuận tiện hơn cho việc cân chỉnh và bảo trì sau khi công trình đi vào hoạt động.

128 preset giúp thay đổi cấu hình hệ thống nhanh chóng

Bộ điều khiển trung tâm MU 7100EN MKII hỗ trợ tới 128 preset. Preset có thể được sử dụng để lưu các thiết lập phù hợp với nhiều chế độ hoạt động khác nhau. Thay vì phải chỉnh lại từng thông số mỗi khi nhu cầu thay đổi, kỹ thuật viên có thể gọi lại cấu hình đã được chuẩn bị trước.

Trong một công trình đa chức năng, preset có thể giúp hệ thống chuyển nhanh giữa chế độ hoạt động thường ngày, sự kiện, phát nhạc nền hoặc các kịch bản vận hành được thiết lập trước.

Khả năng lưu nhiều preset đặc biệt hữu ích với những hệ thống lớn có hàng chục hoặc hàng trăm vùng.

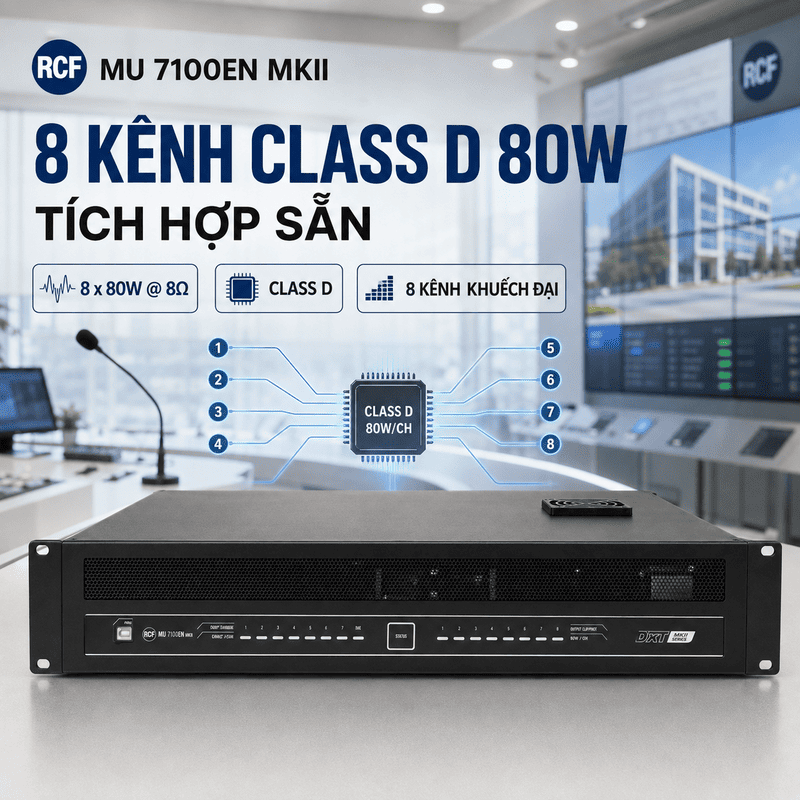

8 kênh khuếch đại Class D công suất 80W tích hợp

Một trong những lợi thế lớn của bộ điều khiển trung tâm RCF MU 7100EN MKII là thiết bị tích hợp sẵn 8 kênh khuếch đại công suất.

• Mỗi kênh cung cấp: 80W tại 8Ω
• Tổng cấu hình khuếch đại đạt: 8 × 80W

Class D mang lại hiệu suất chuyển đổi năng lượng cao và hạn chế lượng nhiệt sinh ra so với nhiều thiết kế khuếch đại tuyến tính truyền thống.

Việc tích hợp 8 ampli ngay trong bộ điều khiển giúp giảm số lượng amplifier ngoài trong những cấu hình phù hợp, từ đó tiết kiệm không gian tủ rack và đơn giản hóa hệ thống dây.

Bộ khuếch đại dự phòng tự động tăng độ an toàn

Bộ điều khiển trung tâm MU 7100EN MKII hỗ trợ chức năng bộ khuếch đại dự phòng tự động.

Trong hệ thống Voice Alarm, đây là một chức năng đặc biệt quan trọng bởi lỗi của một amplifier không nên khiến toàn bộ vùng thông báo mất tín hiệu.

Hệ thống có thể được cấu hình để chuyển sang kênh khuếch đại dự phòng khi phát hiện lỗi tại kênh chính, duy trì khả năng phát thông báo trong những tình huống quan trọng.

Khả năng dự phòng tự động chính là một trong những yếu tố phân biệt hệ thống Voice Alarm chuyên dụng với một hệ thống âm thanh thông báo thông thường.

Đường loa A/B tăng khả năng dự phòng cho tuyến loa

Bộ điều khiển trung tâm RCF MU 7100EN MKII hỗ trợ cấu hình đường loa A/B.

Thiết kế A/B cho phép hệ thống triển khai hai tuyến loa theo phương án phù hợp nhằm tăng mức độ dự phòng. Nếu một tuyến xảy ra vấn đề, phương án thiết kế đúng có thể giúp hạn chế việc toàn bộ khu vực mất khả năng nhận thông báo.

Trong những công trình yêu cầu cao về an toàn, dự phòng đường loa đóng vai trò rất quan trọng bên cạnh dự phòng ampli và nguồn điện.

Cách triển khai cụ thể cần tuân theo sơ đồ thiết kế DXT 7000 và yêu cầu của tiêu chuẩn áp dụng tại từng dự án.

Giám sát toàn bộ đường tín hiệu từ micro đến loa

Bộ điều khiển trung tâm RCF MU 7100EN MKII được thiết kế để giám sát toàn bộ đường dẫn tín hiệu từ micro đến đường dây loa. Hệ thống tự động kiểm tra để phát hiện lỗi tại các thành phần quan trọng, thay vì chờ đến lúc có thông báo mới phát hiện thiết bị không hoạt động.

Khả năng giám sát liên tục đặc biệt cần thiết trong hệ thống Voice Alarm bởi phần lớn thời gian hệ thống có thể ở trạng thái chờ nhưng vẫn phải sẵn sàng hoạt động ngay lập tức khi xảy ra sự cố.

Thông tin giám sát cũng hỗ trợ đội ngũ kỹ thuật xác định lỗi nhanh hơn, giảm thời gian kiểm tra thủ công toàn hệ thống.

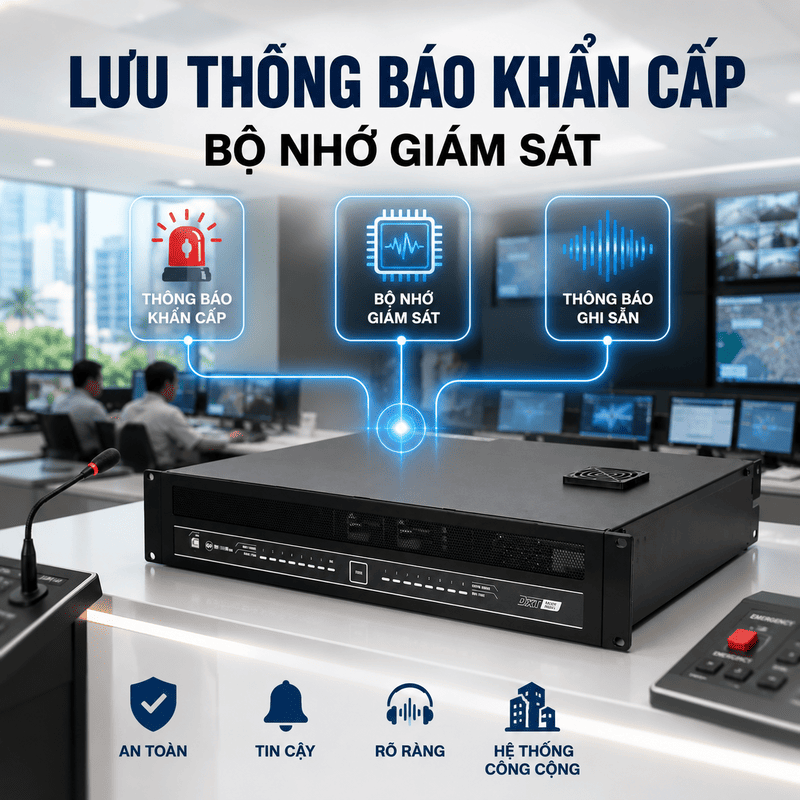

Thông báo khẩn cấp được lưu trên bộ nhớ giám sát

Bộ điều khiển trung tâm MU 7100EN MKII hỗ trợ lưu các tin nhắn khẩn cấp ghi âm sẵn trên hệ thống bộ nhớ được giám sát. Các nội dung như hướng dẫn sơ tán, cảnh báo hoặc thông báo an toàn có thể được chuẩn bị trước để đảm bảo phát đúng nội dung ngay khi cần.

Việc giám sát bộ nhớ giúp hệ thống theo dõi trạng thái của các dữ liệu quan trọng thay vì coi file âm thanh chỉ là một nội dung media thông thường.

Điều này đặc biệt có ý nghĩa trong hệ thống cảnh báo, nơi tính toàn vẹn và khả năng sẵn sàng của bản tin khẩn cấp là yêu cầu cốt lõi.

2 kênh âm thanh khẩn cấp hoạt động đồng thời

Hệ thống hỗ trợ 2 kênh âm thanh khẩn cấp đồng thời. Điều này cho phép triển khai nhiều nội dung cảnh báo ở các khu vực khác nhau trong cùng một thời điểm tùy cấu hình.

Ví dụ, một khu vực có thể nhận thông báo sơ tán trong khi khu vực khác nhận hướng dẫn chờ hoặc một nội dung khác phù hợp với kịch bản khẩn cấp.

Khả năng xử lý nhiều nội dung đồng thời giúp hệ thống linh hoạt hơn đáng kể so với giải pháp chỉ có một kênh emergency duy nhất.

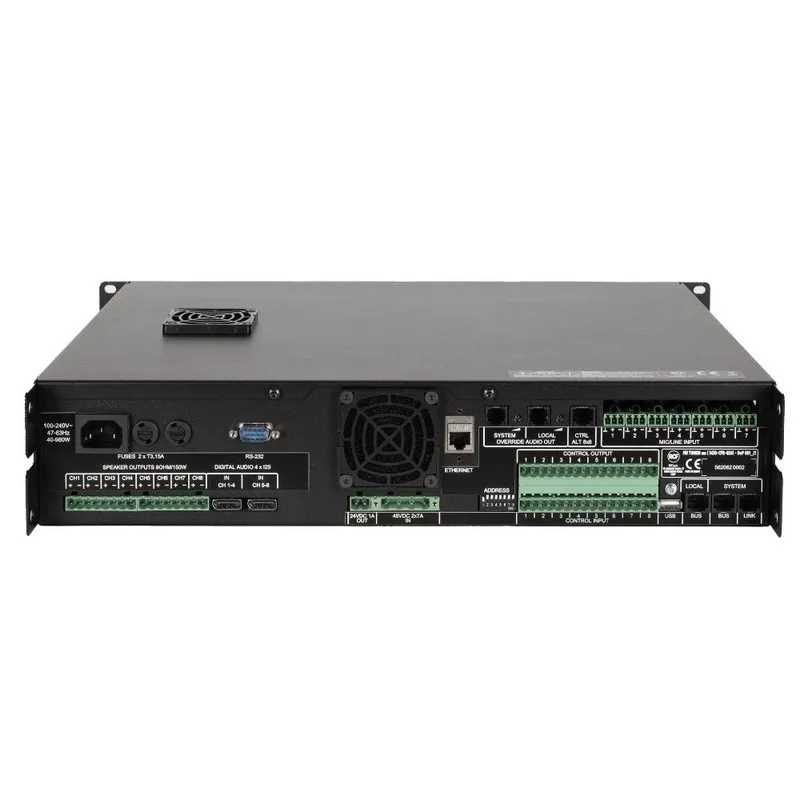

7 đầu vào Mic/Line cho nhiều nguồn âm thanh chuyên nghiệp

Bộ điều khiển trung tâm RCF MU 7100EN MKII có 7 đầu vào Mic/Line sử dụng đầu nối Euroblock.

Các đầu vào này cho phép tích hợp nhiều nguồn micro hoặc tín hiệu line vào trung tâm, phù hợp với hệ thống có nhiều điểm phát thông báo hoặc nguồn âm thanh.

Euroblock là dạng đầu nối được sử dụng phổ biến trong hệ thống âm thanh lắp đặt cố định nhờ độ chắc chắn và khả năng đấu dây gọn trong tủ rack.

Việc có tới 7 Mic/Line giúp bộ điều khiển đáp ứng nhiều nguồn mà không cần bổ sung mixer ngoài trong mọi cấu hình cơ bản.

2 đầu vào Paging RJ45 dành cho bàn gọi

Bên cạnh Mic/Line, thiết bị còn được trang bị 2 đầu vào phân trang Paging sử dụng kết nối RJ45. Các cổng này dành cho việc tích hợp bàn gọi hoặc thiết bị paging tương thích vào hệ thống DXT 7000.

Bàn gọi có thể được bố trí tại phòng bảo vệ, quầy lễ tân hoặc trung tâm điều hành trong khi MU 7100EN MKII nằm trong phòng kỹ thuật.

Việc tách riêng cổng paging khỏi Mic/Line giúp kiến trúc hệ thống rõ ràng hơn và hỗ trợ xử lý các chức năng gọi vùng, ưu tiên hoặc điều khiển chuyên biệt.

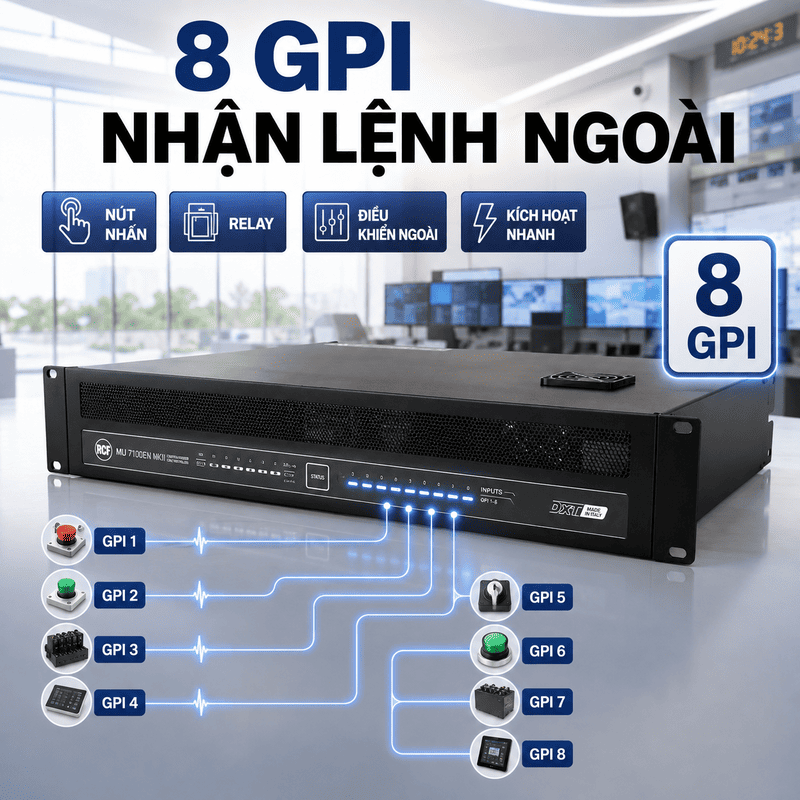

8 GPI cho phép nhận lệnh từ hệ thống bên ngoài

MU 7100EN MKII được trang bị 8 đầu vào GPI. GPI cho phép bộ điều khiển nhận tín hiệu từ nút nhấn, relay hoặc những hệ thống điều khiển bên ngoài tương thích.

Đây là chức năng rất quan trọng khi Voice Alarm cần liên kết với các hệ thống khác trong tòa nhà.

Ví dụ, một tiếp điểm từ thiết bị bên ngoài có thể kích hoạt một kịch bản đã được cấu hình sẵn trong MU 7100EN MKII.

8 GPO hỗ trợ xuất tín hiệu điều khiển

Song song với 8 GPI, thiết bị có 8 đầu ra GPO. GPO cho phép MU 7100EN MKII truyền trạng thái hoặc lệnh điều khiển tới các thiết bị ngoại vi tương thích.

Sự kết hợp 8 GPI và 8 GPO biến bộ điều khiển thành một thành phần có khả năng tương tác hai chiều với nhiều thiết bị khác trong hệ thống.

Đây là lợi thế lớn với các công trình cần tích hợp PA/VA vào hệ thống quản lý kỹ thuật tổng thể.

Hỗ trợ giao thức ASCII cho tích hợp hệ thống

Bộ điều khiển trung tâm RCF MU 7100EN MKII sử dụng giao thức hệ thống ASCII theo thông tin được cung cấp. Giao thức này tạo điều kiện cho việc tích hợp và trao đổi lệnh với những hệ thống điều khiển tương thích.

Với các dự án có hệ thống quản lý tập trung, khả năng giao tiếp bằng giao thức rõ ràng giúp đơn vị tích hợp xây dựng các logic điều khiển phù hợp với nhu cầu vận hành.

Các câu lệnh và phạm vi chức năng cụ thể cần tham khảo tài liệu giao thức DXT 7000.

2 bus điều khiển phục vụ kiến trúc hệ thống mở rộng

Thiết bị tích hợp 2 bus điều khiển, giúp xây dựng mạng các thành phần DXT 7000 theo kiến trúc mở rộng.

Bus sử dụng phương thức truyền thông Serial với cáp FTP CAT5 hoặc CAT6.

Loại cáp mạng xoắn đôi phổ biến giúp việc kéo dây và triển khai hạ tầng thuận tiện hơn, đặc biệt với công trình có nhiều khu vực.

Việc sử dụng đúng chủng loại cáp và giới hạn chiều dài theo tài liệu kỹ thuật là yếu tố cần thiết để duy trì khả năng truyền dữ liệu ổn định.

Hỗ trợ liên kết hệ thống quy mô lớn

Dữ liệu tính năng của bộ điều khiển trung tâm RCF MU 7100EN MKII nêu khả năng liên kết tối đa 32 thiết bị và hỗ trợ quy mô lên đến 256 đường dây loa.

Điều này cho thấy DXT 7000 được hướng đến những dự án lớn, nơi một bộ điều khiển đơn lẻ có thể chưa đủ để quản lý toàn bộ hệ thống.

Các unit có thể được liên kết nhằm mở rộng số vùng, số amplifier và số tuyến loa tùy theo thiết kế.

Tuy nhiên, bảng thông số đồng thời ghi:

• Số máy trạm tối đa: 32.
• Số thiết bị kết nối tối đa: 64.

Hai số liệu này có thể đề cập tới những loại thiết bị hoặc cấp kết nối khác nhau, nhưng dữ liệu được cung cấp chưa giải thích chi tiết. Vì vậy, khi thiết kế dự án thực tế nên đối chiếu tài liệu hệ thống DXT 7000 để xác định chính xác giới hạn đối với từng nhóm thiết bị.

Khả năng quản lý tới 256 đường dây loa

Theo phần đặc trưng sản phẩm, hệ thống có khả năng mở rộng tới 256 đường dây loa. Quy mô này phù hợp với những công trình lớn có nhiều vùng và yêu cầu dự phòng A/B.

Thay vì triển khai các hệ thống PA rời rạc ở từng khu vực, toàn bộ mạng loa có thể được quản lý dưới một kiến trúc DXT 7000 thống nhất.

Đây là một trong những yếu tố cho thấy MU 7100EN MKII hướng đến các dự án chuyên nghiệp hơn nhiều so với ampli hoặc bộ chia vùng PA thông thường.

Cấu hình toàn hệ thống bằng phần mềm PC

Toàn bộ thuộc tính và chức năng của DXT 7000 có thể được thiết lập thông qua phần mềm cấu hình chạy trên Windows. Sau khi hoàn thiện cấu hình, dữ liệu được tải xuống MU 7100EN MKII thông qua cổng USB.

Kỹ thuật viên có thể thiết lập logic hệ thống, vùng, tuyến tín hiệu, ưu tiên, DSP và nhiều thông số khác từ một giao diện tập trung. Cách cấu hình bằng phần mềm giúp giảm sai sót so với việc thiết lập hàng loạt công tắc thủ công trên từng thiết bị.

Công tắc DIP hỗ trợ cấu hình phần cứng

Bên cạnh phần mềm PC, RCF MU 7100EN MKII còn sử dụng công tắc DIP cho những thiết lập phần cứng phù hợp.

Kết hợp DIP switch và software mang lại hai cấp cấu hình: các thiết lập cơ bản có thể xác định trực tiếp trên thiết bị, trong khi logic phức tạp được quản lý trên phần mềm.

Đây là phương án thiết kế phổ biến trong hệ thống chuyên nghiệp, giúp hệ thống vẫn có các thiết lập vật lý rõ ràng đồng thời giữ được sự linh hoạt của DSP và phần mềm.

Giám sát từ xa giúp kỹ thuật viên chủ động hơn

Bộ điều khiển trung tâm RCF MU 7100EN MKII hỗ trợ chức năng giám sát từ xa.

Đối với hệ thống lớn có nhiều vùng, việc phải kiểm tra thủ công từng thiết bị sẽ tốn nhiều thời gian. Khả năng theo dõi trạng thái từ trung tâm giúp đội ngũ kỹ thuật nhận biết vấn đề sớm hơn.

Kết hợp với cơ chế tự giám sát tín hiệu, ampli và đường loa, hệ thống tạo thành một nền tảng quản lý có tính chủ động cao hơn. Điều này đặc biệt quan trọng với các công trình hoạt động 24/7 như bệnh viện, nhà ga hoặc trung tâm thương mại.

Nguồn kép AC và DC tăng khả năng duy trì hoạt động

Bộ điều khiển trung tâm RCF MU 7100EN MKII hỗ trợ đồng thời nguồn điện AC và nguồn DC.

Nguồn AC có phạm vi:

• 90–240V AC, 50/60Hz
• Bên cạnh đó, thiết bị hỗ trợ:
• 48V DC

Khả năng sử dụng nguồn kép giúp thiết bị phù hợp với những hệ thống yêu cầu phương án nguồn dự phòng.

Trong trường hợp nguồn điện lưới bị gián đoạn, hệ thống DC được thiết kế phù hợp có thể tiếp tục cung cấp năng lượng cho thiết bị, hỗ trợ duy trì chức năng Voice Alarm.

Đây là một trong những yếu tố quan trọng đối với hệ thống đáp ứng tiêu chuẩn an toàn.

Chức năng Priority quản lý thứ tự nguồn thông báo

Bộ điều khiển trung tâm RCF MU 7100EN MKII có khả năng thiết lập mức ưu tiên cho các nguồn tín hiệu. Priority đảm bảo những nội dung quan trọng có thể được phát trước các chương trình thông thường.

Trong trường hợp khẩn cấp, hệ thống có thể ưu tiên nội dung cảnh báo so với nhạc nền hoặc thông báo có mức ưu tiên thấp hơn.

Khi có nhiều bàn gọi hoặc nguồn phát cùng hoạt động, logic Priority đóng vai trò đặc biệt quan trọng để tránh xung đột giữa các nguồn.

Đáp tuyến 20Hz–20kHz cho chất lượng âm thanh rộng

Khác với nhiều hệ thống PA chỉ tập trung mạnh vào vùng giọng nói, phần khuếch đại của MU 7100EN MKII có đáp tuyến tần số được công bố từ 20Hz đến 20kHz. Dải tần rộng giúp thiết bị đáp ứng tốt cả thông báo lẫn chương trình âm nhạc.

Với nguồn tín hiệu chất lượng tốt và hệ thống loa phù hợp, nhạc nền có thể giữ được nhiều chi tiết hơn trong khi lời nói vẫn đảm bảo độ rõ.

Điều này giúp MU 7100EN MKII linh hoạt trong những công trình vừa cần Voice Alarm vừa yêu cầu chất lượng background music tốt.

Bảo vệ toàn diện cho hệ thống khuếch đại

Bộ điều khiển trung tâm MU 7100EN MKII tích hợp nhiều cơ chế bảo vệ gồm:

• Bảo vệ ngắn mạch.
• Bảo vệ quá nhiệt.
• Bảo vệ DC.
• Bảo vệ bằng cầu chì.

Các cơ chế này giúp hạn chế ảnh hưởng đến amplifier và đường loa khi xuất hiện điều kiện bất thường. Trong hệ thống Voice Alarm hoạt động liên tục, khả năng tự bảo vệ đóng vai trò quan trọng đối với độ tin cậy dài hạn.

Tính ứng dụng của Bộ điều khiển trung tâm RCF MU 7100EN MKII

Với khả năng quản lý 128 vùng, mở rộng hệ thống lớn và giám sát toàn diện, RCF MU 7100EN MKII đặc biệt phù hợp với những công trình yêu cầu cả hệ thống PA lẫn Voice Alarm chuyên nghiệp.

• Tòa nhà, trung tâm thương mại: Quản lý nhiều tầng, nhiều vùng và phát thông báo chọn lọc hoặc toàn hệ thống.
• Bệnh viện: Điều phối thông báo, cảnh báo và các kịch bản khẩn cấp tới từng khu chức năng.
• Trường học, đại học: Quản lý nhiều khu vực, lập lịch thông báo và phát nội dung tự động theo thời gian.
• Nhà máy, khu công nghiệp: Phân vùng nhiều xưởng sản xuất, hỗ trợ cảnh báo và nguồn điện dự phòng.
• Nhà ga, công trình công cộng: Phù hợp hệ thống Voice Alarm quy mô lớn cần giám sát liên tục và nhiều tuyến loa.
