Cục đẩy công suất 2 kênh Crown CDi 2|600BL thuộc dòng CDi DriveCore, hướng đến các hệ thống âm thanh lắp đặt cố định quy mô vừa như rạp chiếu phim, nhà thờ, quán bar và lounge. Thiết bị cung cấp công suất 600W mỗi kênh tại tải 4Ω hoặc 8Ω, kết hợp công nghệ DriveCore, DSP tích hợp và khả năng điều khiển qua mạng. Điểm đáng chú ý của phiên bản BL là kết nối BLU link, cho phép đưa cục đẩy vào hệ thống truyền âm thanh số của HARMAN, bên cạnh phương thức nhận tín hiệu analog thông thường.

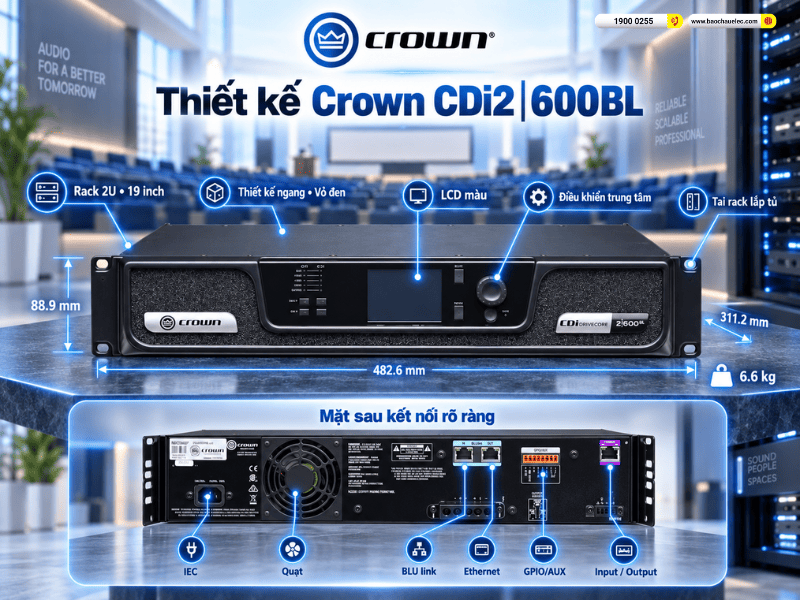

1. Thiết kế Crown CDi 2|600BL gọn gàng, thuận tiện lắp đặt trong tủ rack
Kiểu dáng nằm ngang, hoàn thiện màu đen

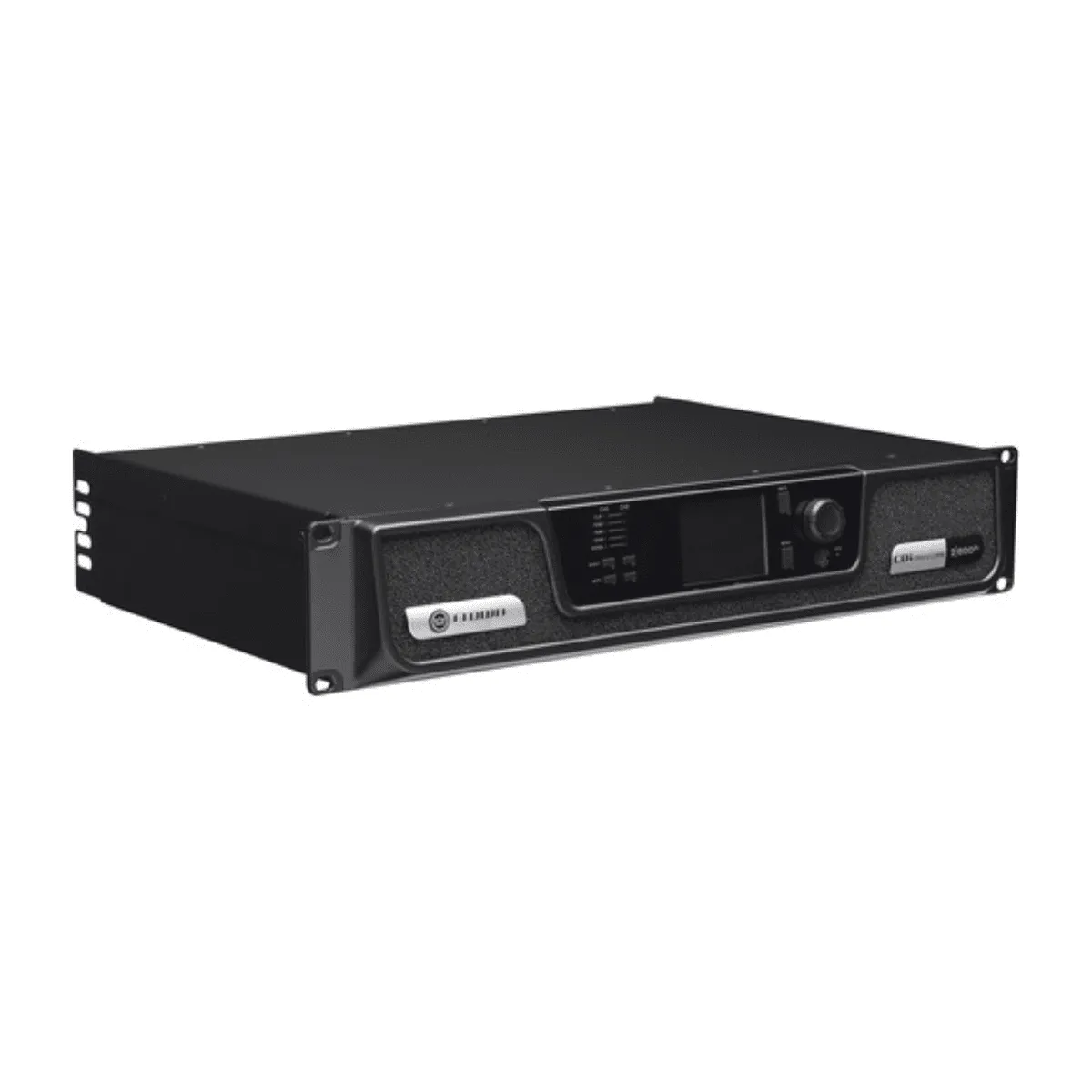

Cục đẩy công suất Crown CDi 2|600BL có thân máy dạng hộp chữ nhật nằm ngang, sử dụng tông màu đen xuyên suốt từ phần vỏ đến mặt điều khiển. Theo hình ảnh sản phẩm, nắp trên được thiết kế phẳng, hai bên mặt trước có tai bắt rack với các vị trí lắp vít. Tổng thể thiên về sự gọn gàng và tính thực dụng của thiết bị âm thanh chuyên nghiệp, không sử dụng những chi tiết trang trí cầu kỳ.

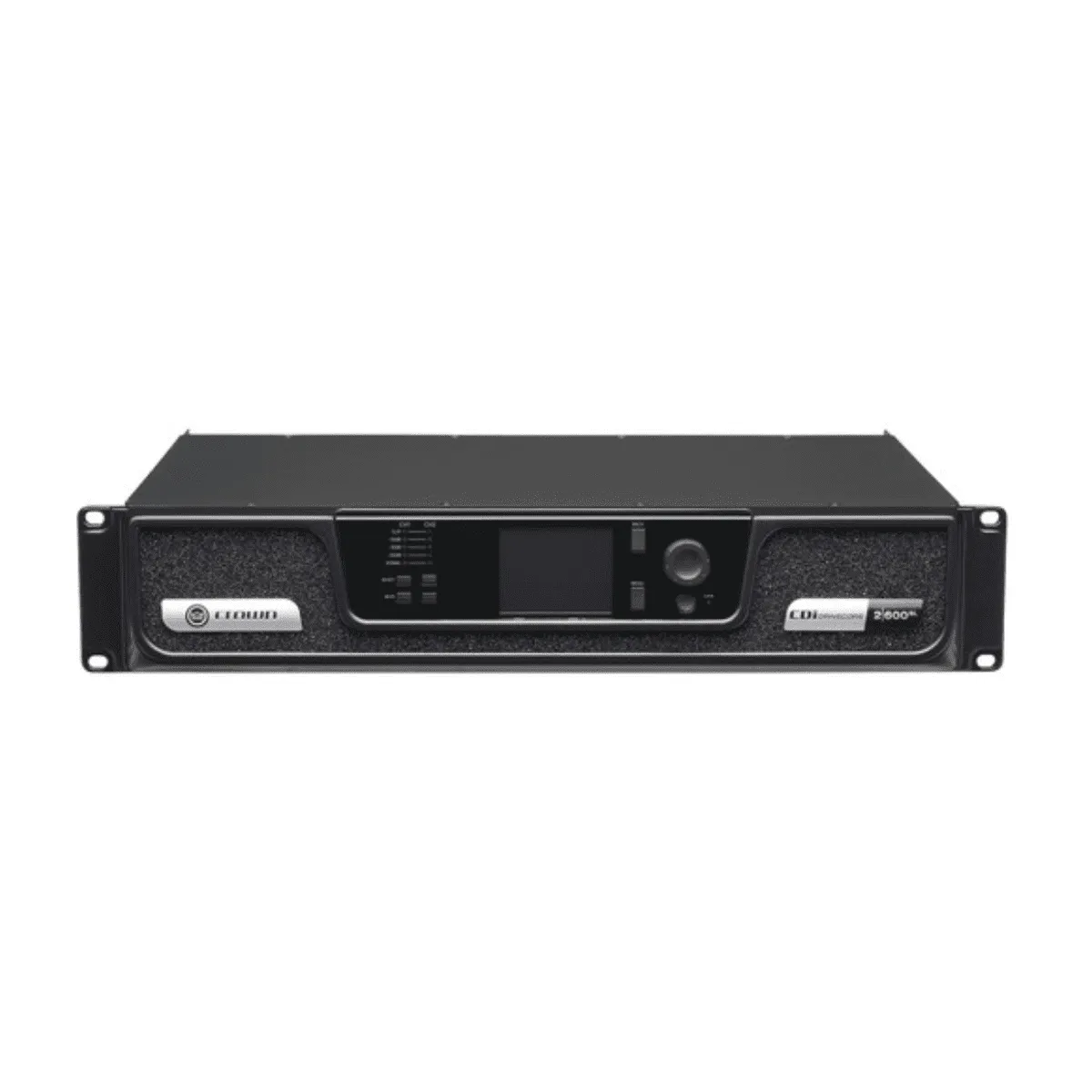

Mặt trước tạo điểm nhấn bằng logo Crown trên bảng màu bạc ở phía trái và nhãn CDi DriveCore ở phía phải. Cụm điều khiển được tập trung ở giữa, tách biệt với các vùng lưới thông gió. Cách bố trí này giúp người sử dụng nhận diện nhanh khu vực thao tác khi thiết bị được đặt cùng nhiều bộ xử lý và cục đẩy khác trong tủ máy.
Chuẩn rack 2U, khối lượng khoảng 6,6 kg
Thiết bị sử dụng chuẩn lắp rack 19 inch, chiều cao 2U, với kích thước khoảng 482,6 × 88,9 × 311,2 mm theo thứ tự rộng × cao × sâu. Chiều sâu này chưa bao gồm phần nhô mặt trước 1,3 inch. Khối lượng khoảng 6,6 kg giúp việc bố trí, đưa máy vào tủ thiết bị và thao tác bảo trì thuận tiện hơn. Khi lựa chọn tủ rack, cần tính thêm không gian cho mặt trước, đầu nối và dây phía sau thay vì chỉ dựa vào chiều sâu thân máy.

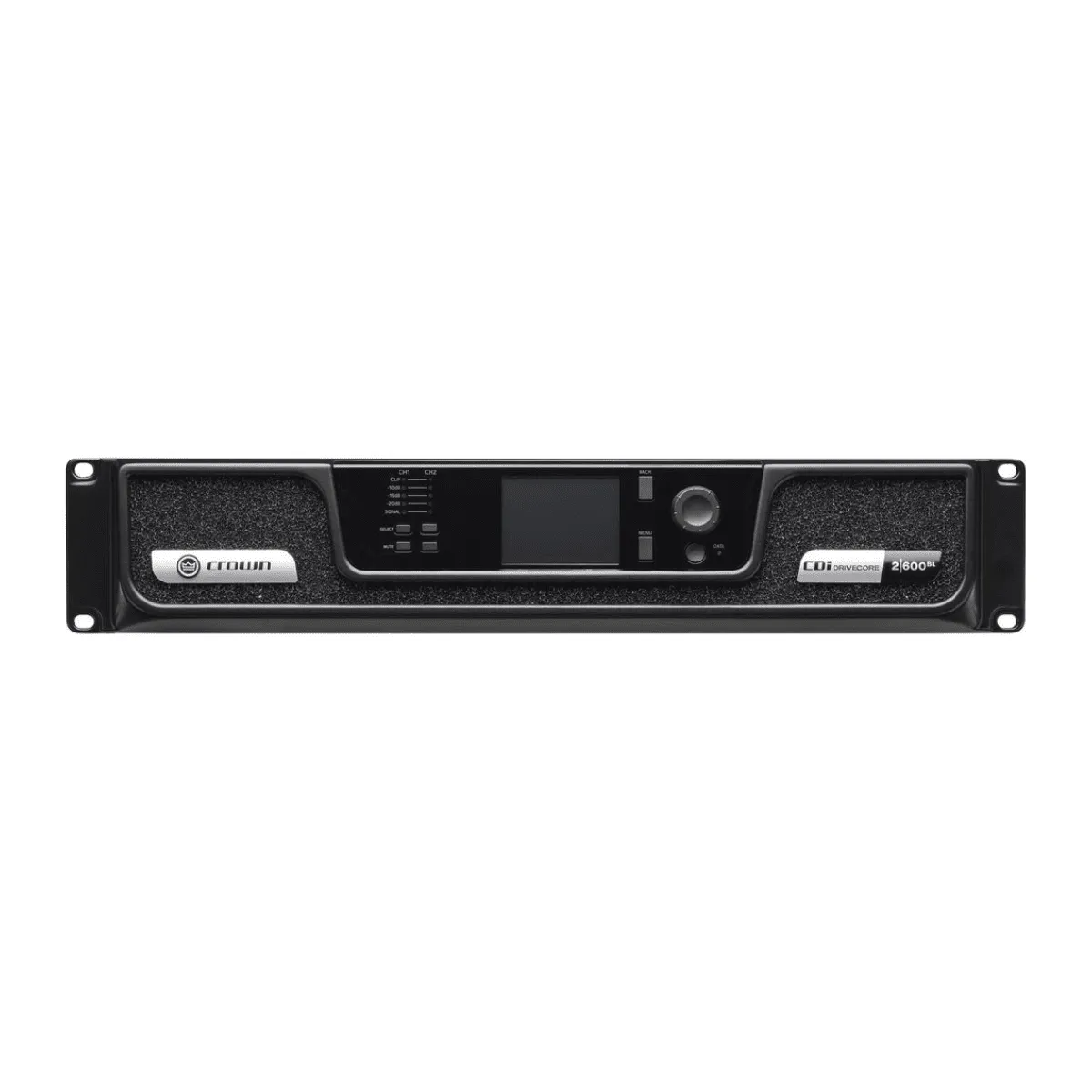

Mặt trước có LCD màu và cụm điều khiển tập trung
Ở trung tâm mặt trước là màn hình LCD màu, phục vụ hiển thị thông tin, cấu hình và theo dõi trạng thái hoạt động. Bên trái màn hình là khu vực chỉ báo tín hiệu cho hai kênh CH1, CH2; bên phải bố trí núm xoay cùng các nút chức năng. Đây là giao diện điều khiển trực tiếp của cục đẩy, không chỉ là khu vực hiển thị mức tín hiệu.
Núm xoay hỗ trợ lựa chọn mục trong menu và thay đổi thông số, đồng thời được sử dụng để điều chỉnh mức âm lượng theo kênh hoặc toàn hệ thống. Việc kết hợp màn hình với núm điều khiển giúp người vận hành thực hiện các thao tác cơ bản ngay tại tủ máy, trong khi những thiết lập chuyên sâu có thể được triển khai qua phần mềm.

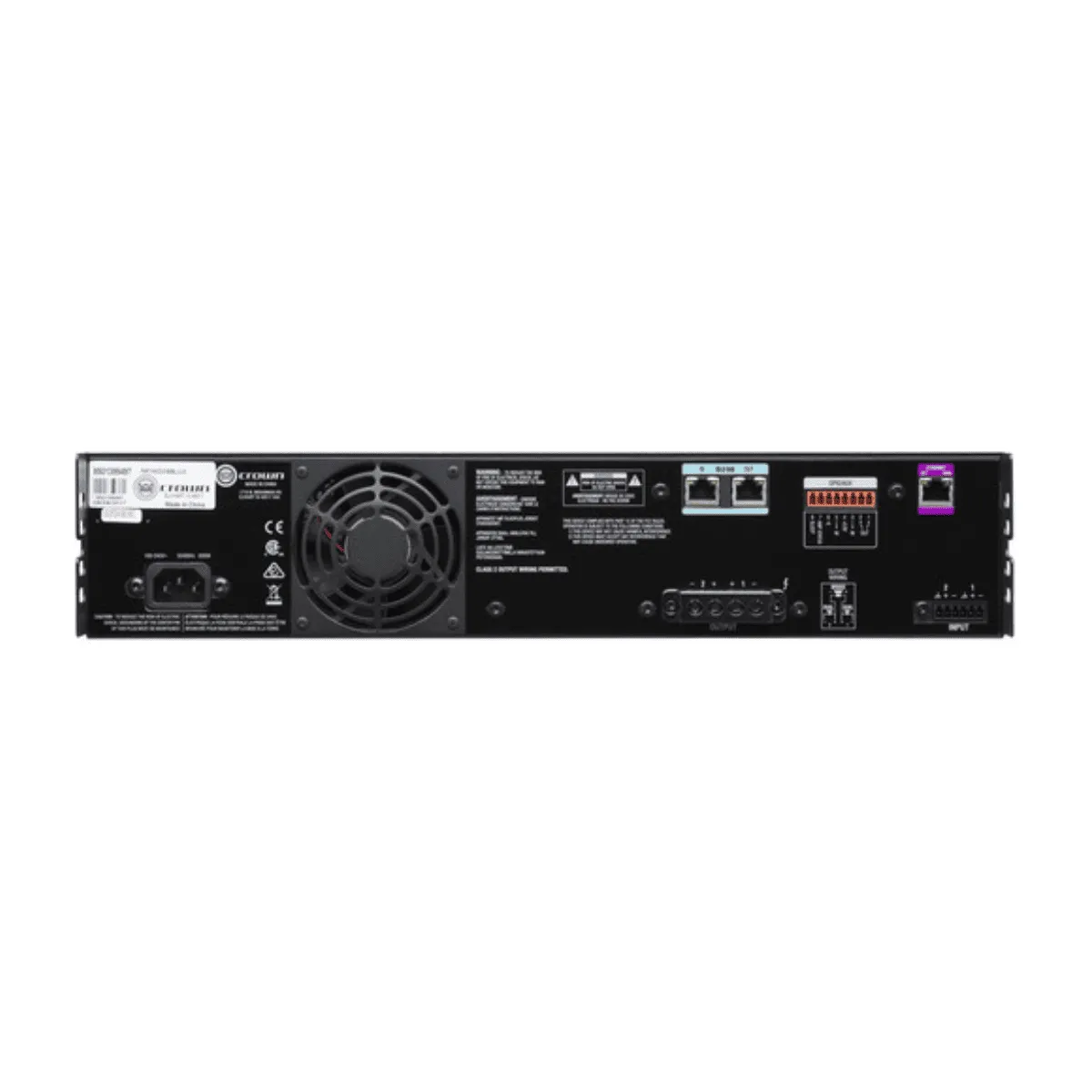

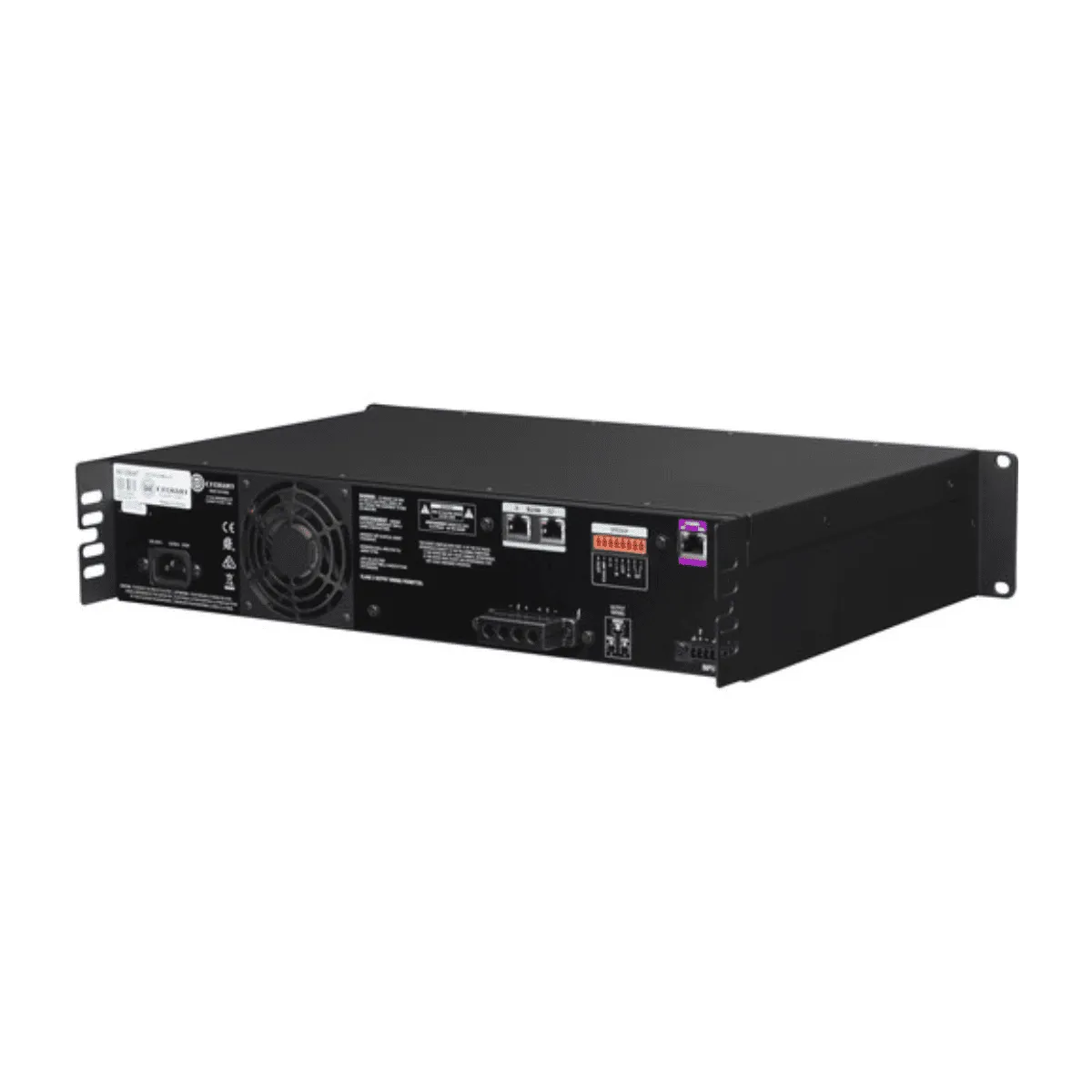

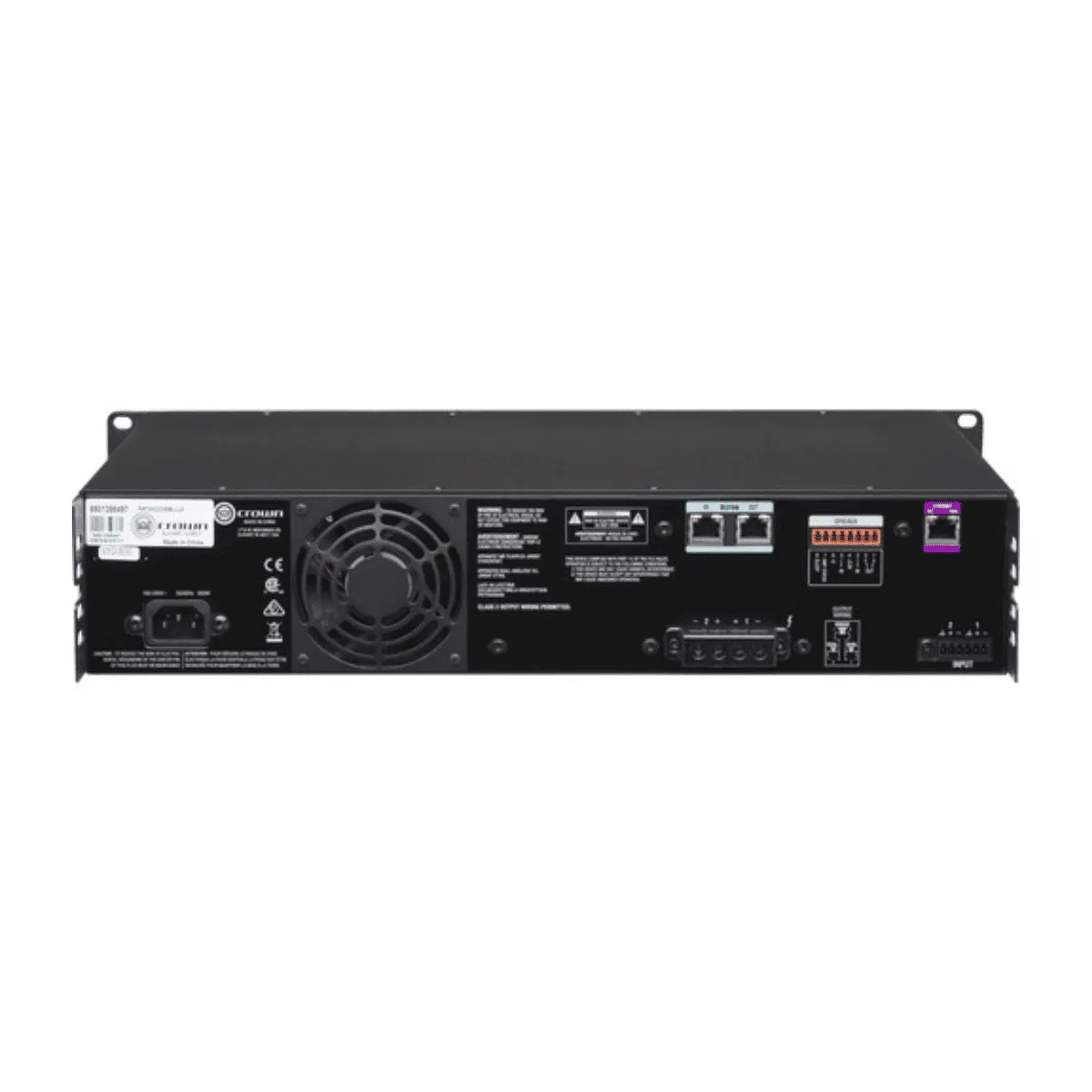

Mặt sau phân chia rõ các khu vực kết nối

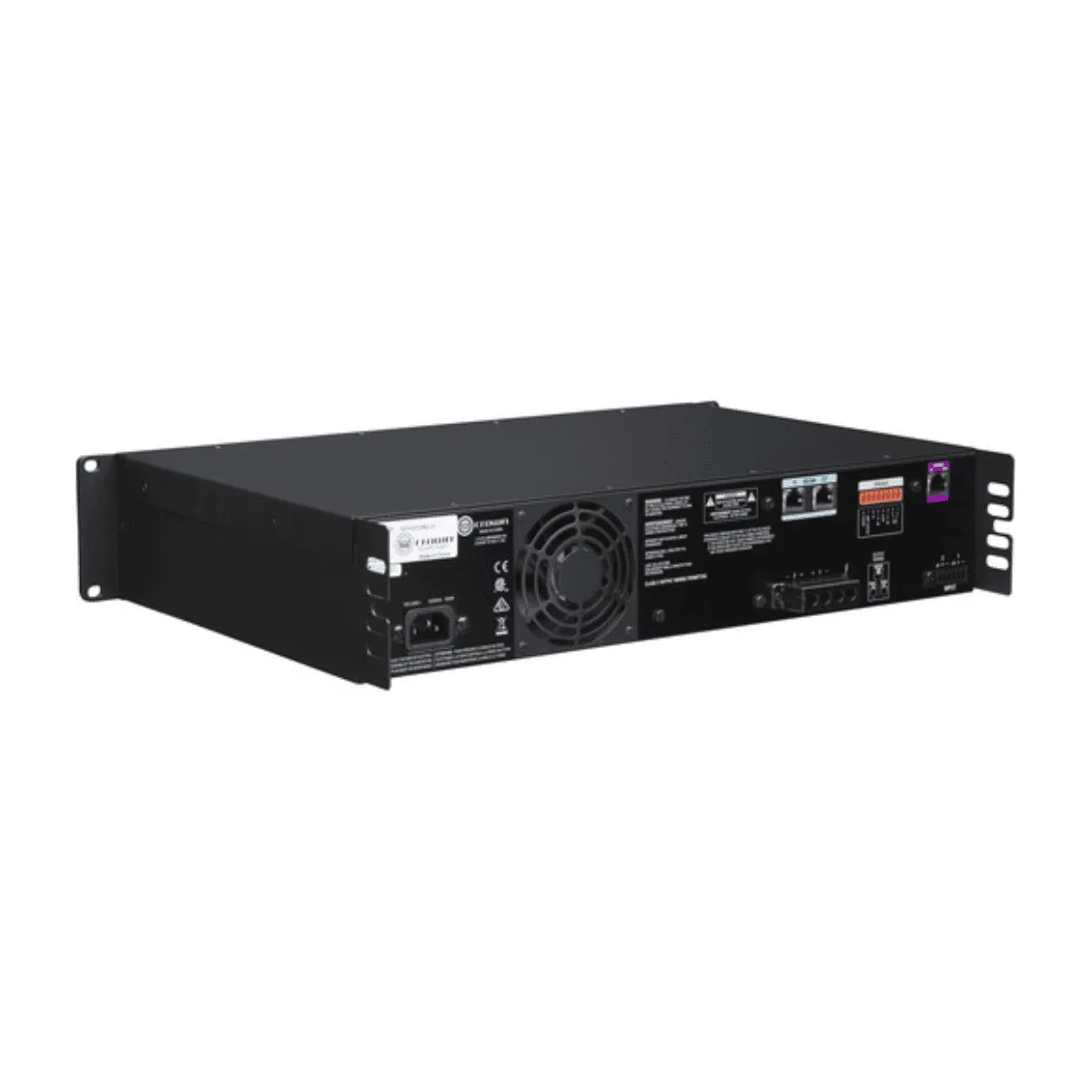

Hình ảnh mặt sau cho thấy cổng nguồn IEC nằm phía trái, cạnh quạt làm mát có lưới bảo vệ. Khu vực còn lại bố trí hai cổng BLU link IN/OUT, cổng GPIO/AUX, cổng Ethernet, đầu ra loa dạng barrier strip và đầu vào analog dạng terminal block.
Các đầu nối phục vụ những nhiệm vụ khác nhau: terminal block tiếp nhận tín hiệu analog, barrier strip đưa công suất ra loa, BLU link truyền âm thanh số, còn Ethernet dùng cho điều khiển và giám sát qua mạng. Phân biệt đúng chức năng của từng nhóm cổng sẽ giúp việc triển khai hệ thống rõ ràng hơn, đặc biệt khi cục đẩy vừa nhận tín hiệu âm thanh số vừa được quản lý bằng phần mềm.
2. Công suất 600W mỗi kênh tại 4Ω và 8Ω
Cục đẩy công suất Crown CDi 2|600BL cung cấp 2 × 600W tại tải 4Ω hoặc 8Ω trong chế độ hai kênh. Đây là thông số quan trọng khi lựa chọn loa và xác định cách phân bổ công suất cho hệ thống. Với cùng mức công suất công bố ở hai mức trở kháng này, người thiết kế có thêm lựa chọn phối ghép mà không cần chuyển sang một mẫu cục đẩy khác chỉ vì thay đổi từ tải 8Ω sang 4Ω.
Thiết bị cũng hỗ trợ chế độ Bridge Mono. Khi ghép cầu, công suất công bố đạt 1 × 1.200W tại 8Ω hoặc 16Ω, trong khi tại 4Ω là 1 × 600W. Như vậy, không nên hiểu rằng chuyển sang Bridge sẽ luôn tạo ra cùng một mức công suất ở mọi tải; trở kháng và chế độ hoạt động vẫn phải được đối chiếu cụ thể.
Trong thực tế, công suất cục đẩy cần được lựa chọn cùng khả năng chịu công suất và trở kháng của loa. Một cục đẩy mạnh hơn không làm tăng giới hạn chịu công suất vốn có của loa, cũng không tự biến một hệ thống loa nhỏ thành hệ thống phù hợp cho không gian lớn. Phối ghép đúng tải và thiết lập giới hạn tín hiệu vẫn là những yêu cầu quan trọng khi sử dụng thiết bị.
3. Công nghệ DriveCore nâng cao hiệu suất và độ tin cậy
DriveCore là nền tảng công nghệ nổi bật của cục đẩy 2 kênh Crown CDi 2|600BL. Thay vì sử dụng hàng trăm mạch rời cho các chức năng tương ứng, thiết kế DriveCore tích hợp chúng vào một vi mạch. Theo Crown, giải pháp này giúp giảm số lượng linh kiện, hạn chế sự sai khác giữa các linh kiện và nâng cao độ tin cậy của bộ khuếch đại. Công nghệ trên CDi DriveCore được phát triển từ nền tảng của dòng Crown DriveCore Install.
Đối với hệ thống lắp đặt cố định, giá trị của DriveCore không chỉ nằm ở việc thu gọn mạch điện. Sự kết hợp giữa hiệu suất, mức tiêu thụ điện được tối ưu theo thiết kế và khả năng vận hành ổn định là những yếu tố đáng quan tâm khi cục đẩy được đưa vào một hệ thống sử dụng thường xuyên. Đây cũng là lý do CDi 2|600BL phù hợp với cách tiếp cận âm thanh công trình: công suất cần đi cùng khả năng quản lý và độ tin cậy, thay vì chỉ tập trung vào một con số đầu ra.
Về các chỉ số âm thanh, máy có đáp tuyến 20Hz–20kHz với sai lệch ±0,5dB tại 8Ω, tỷ số tín hiệu trên nhiễu đầu vào analog lớn hơn 104dB và độ méo hài tổng được công bố 0,35% ở công suất định mức. Hệ số damping factor lớn hơn 1.000 trong dải 20–100Hz cũng là thông số đáng chú ý của tầng công suất. Tuy nhiên, các chỉ số này không đồng nghĩa cục đẩy có thể tự loại bỏ mọi tạp âm đã tồn tại trong nguồn tín hiệu.
4. DSP 96kHz/32-bit tích hợp, chủ động cân chỉnh hệ thống
Cục đẩy Crown CDi 2|600BL tích hợp DSP xử lý ở 96kHz với phép tính dấu phẩy động 32-bit, cho phép thực hiện nhiều tác vụ căn chỉnh ngay trong cục đẩy. Thay vì chỉ khuếch đại tín hiệu nhận được, thiết bị còn cung cấp các công cụ để điều chỉnh đáp tuyến, phân chia dải tần, tạo trễ và giới hạn tín hiệu theo cấu hình hệ thống.
Khối xử lý bao gồm EQ tham số 8 băng tần ở đầu vào và đầu ra, cùng bộ lọc thông cao, thông thấp và crossover. EQ giúp kỹ thuật viên điều chỉnh những vùng tần số cần thay đổi; bộ lọc và crossover hỗ trợ giới hạn dải hoạt động của từng đường loa. Nhờ đó, việc phối hợp giữa cục đẩy và loa có thể được thực hiện theo những thông số cụ thể, thay vì chỉ tăng hoặc giảm mức âm lượng tổng.
Khả năng tạo trễ ở đầu vào lên tới 1.000ms hỗ trợ căn chỉnh thời gian trong các cấu hình cần đồng bộ giữa các đường tín hiệu. Cùng với đó, LevelMAX limiter cung cấp công cụ kiểm soát mức tín hiệu theo giới hạn được thiết lập. Các chức năng này có ý nghĩa khi hệ thống cần vừa đạt mức phát mong muốn, vừa quản lý tín hiệu đưa tới loa.
Thiết bị còn hỗ trợ nhập hệ số bộ lọc FIR, mở rộng khả năng cấu hình cho những hệ thống đã có dữ liệu bộ lọc phù hợp. Đây là công cụ dành cho quá trình thiết lập kỹ thuật, không nên hiểu là tính năng tự động đo phòng hoặc tự tạo cấu hình tối ưu mà không cần căn chỉnh.
5. Hỗ trợ loa trở kháng thấp và hệ thống loa 70/100V
Một ưu điểm quan trọng của sản phẩm Crown CDi 2|600BL là khả năng phục vụ cả hệ thống loa trở kháng thấp lẫn hệ thống loa điện áp cao. Mỗi kênh có thể được cấu hình độc lập cho chế độ Low Z hoặc High Z, giúp người thiết kế lựa chọn phương án phù hợp với từng nhóm loa.
Ở chế độ trở kháng thấp, thiết bị hỗ trợ các mức tải 2Ω, 4Ω, 8Ω và 16Ω. Với hệ thống điện áp cao, cục đẩy hỗ trợ Direct Drive 70/100Vrms, không cần bổ sung biến áp nâng áp ở đầu ra của bộ khuếch đại. Công suất công bố trong chế độ hai kênh là 600W mỗi kênh tại 70V hoặc 100V.
Khả năng lựa chọn chế độ đầu ra theo từng kênh tạo sự linh hoạt cho những công trình có nhiều yêu cầu sử dụng. Chẳng hạn, trong phương án phù hợp, một đường loa có thể phục vụ khu vực cần loa trở kháng thấp, trong khi đường còn lại dành cho hệ thống loa 70/100V. Dù sử dụng chế độ nào, tổng tải vẫn phải được tính toán theo khả năng của kênh khuếch đại; hỗ trợ điện áp cao không có nghĩa có thể nối số lượng loa không giới hạn.
6. BLU link mở rộng khả năng truyền âm thanh số
Điểm khác biệt đáng chú ý của cục đẩy 2 kênh Crown CDi 2|600BL so với phiên bản CDi 2|600 không có hậu tố BL là kết nối BLU link. Máy được trang bị hai cổng RJ45 phục vụ BLU link IN và OUT, cho phép tham gia hệ thống truyền âm thanh số giữa các thiết bị tương thích. Đây là kết nối âm thanh số có dây qua cáp CAT 5e, không phải Bluetooth hoặc Wi-Fi.
BLU link hỗ trợ đường truyền với khả năng mang tối đa 256 kênh âm thanh số, tùy cấu hình đường truyền. Con số này nói về khả năng của bus âm thanh, không phải số kênh công suất của cục đẩy; CDi 2|600BL vẫn là thiết bị khuếch đại hai kênh. Sự phân biệt này đặc biệt quan trọng khi xây dựng hệ thống gồm nhiều bộ xử lý và nhiều cục đẩy.
Với công trình sử dụng các thiết bị BLU link tương thích, kết nối này giúp tổ chức việc phân phối tín hiệu số giữa các thiết bị trong cùng hệ thống. BLU link và DSP đảm nhiệm hai vai trò riêng: BLU link phụ trách truyền âm thanh, còn DSP thực hiện việc xử lý tín hiệu bên trong cục đẩy.
7. Điều khiển và giám sát qua HiQnet Audio Architect
Crown CDi 2|600BL hỗ trợ HiQnet Audio Architect, phần mềm của HARMAN dùng để cấu hình, điều khiển và giám sát thiết bị. Kết nối được thực hiện qua cổng Ethernet ở mặt sau trên mạng TCP/IP, giúp kỹ thuật viên truy cập cục đẩy từ máy tính trong hệ thống mạng phù hợp.
Trong những công trình có nhiều thiết bị đặt tập trung, quản lý bằng phần mềm giúp giảm nhu cầu thao tác trực tiếp trên từng mặt máy. Người vận hành có thể tiếp cận các chức năng DSP, cấu hình đường tín hiệu và theo dõi các chỉ báo hoạt động thông qua giao diện điều khiển của CDi DriveCore. Điều này đặc biệt hữu ích khi cần kiểm tra tình trạng hệ thống hoặc thay đổi cấu hình có chủ đích.
Cần phân biệt rõ rằng cổng Ethernet điều khiển và hai cổng BLU link không thay thế chức năng cho nhau. Ethernet phục vụ quản lý thiết bị qua mạng, còn BLU link đảm nhiệm truyền âm thanh số. Dù cùng sử dụng kiểu đầu nối RJ45, chúng vẫn là những giao diện có mục đích sử dụng khác nhau.
8. LevelMAX và các mạch bảo vệ hỗ trợ vận hành an toàn
Cùng với công suất đầu ra, khả năng bảo vệ hệ thống là yếu tố đáng quan tâm trên cục đẩy công suất 2 kênh Crown CDi 2|600BL. LevelMAX limiter cho phép kiểm soát mức tín hiệu theo những giới hạn được thiết lập, hỗ trợ quá trình quản lý công suất đưa tới loa. Hiệu quả của limiter phụ thuộc vào việc lựa chọn thông số phù hợp với cấu hình thực tế, không phải chỉ bật chức năng là loa được bảo vệ trong mọi tình huống.
Cục đẩy còn được trang bị các mạch bảo vệ trước những tình trạng như ngắn mạch đầu ra, lỗi DC, tải không phù hợp, quá nhiệt, điện áp nguồn quá cao hoặc quá thấp và quá tải tần số cao. Đây là những lớp bảo vệ phục vụ cả bộ khuếch đại lẫn tải loa trong quá trình hoạt động.
Hệ thống làm mát sử dụng quạt có tốc độ biến thiên. Khi lắp máy vào tủ rack, các vùng thông gió vẫn cần được giữ thông thoáng để cơ chế làm mát hoạt động đúng. Mạch bảo vệ và quạt làm mát không thay thế cho việc chọn tải phù hợp, đi dây đúng hoặc bố trí tủ thiết bị hợp lý.
9. Nguồn điện dải rộng, PFC và chế độ tiết kiệm năng lượng
Crown CDi 2|600BL sử dụng nguồn điện 100–240VAC, 50/60Hz, kết nối qua đầu nguồn IEC. Bộ nguồn có PFC, tức chức năng hiệu chỉnh hệ số công suất, nằm trong thiết kế hướng đến hiệu quả sử dụng năng lượng của dòng CDi DriveCore.
Máy hỗ trợ các chế độ tiết kiệm điện và có thể kích hoạt Sleep từ xa thông qua phần AUX. Những chức năng này hữu ích khi hệ thống không cần hoạt động ở trạng thái sẵn sàng khuếch đại trong toàn bộ thời gian. Tuy vậy, mức điện tiêu thụ thực tế còn phụ thuộc chế độ hoạt động, tải và mức tín hiệu, không nên quy về một giá trị cố định cho mọi tình huống.
Sản phẩm cũng được giới thiệu theo định hướng GreenEdge by HARMAN, kết hợp các thực hành liên quan đến thiết kế, sản xuất, đóng gói và vận hành tiết kiệm năng lượng.
10. GPIO/AUX và hỗ trợ bộ điều khiển tường BSS Soundweb Contrio
Ngoài điều khiển tại mặt máy và bằng phần mềm, Crown CDi 2|600BL còn có cổng GPIO lập trình được. Giao diện này mở thêm phương án tích hợp cục đẩy vào hệ thống điều khiển của công trình, với cách sử dụng phụ thuộc cấu hình được triển khai. Phần AUX hỗ trợ chức năng Sleep từ xa, phù hợp khi cần quản lý trạng thái hoạt động của thiết bị bằng điều khiển bên ngoài.
Thiết bị hỗ trợ bộ điều khiển tường Ethernet BSS Audio Soundweb Contrio. Khả năng tương thích này cho phép xây dựng phương án thao tác thuận tiện hơn tại khu vực sử dụng, thay vì yêu cầu người vận hành luôn tiếp cận tủ máy. Đây là tính năng hỗ trợ tích hợp; bộ điều khiển tường không được hiểu là phụ kiện mặc định đi kèm cục đẩy.
11. Ứng dụng thực tế của Crown CDi 2|600BL
Crown định hướng CDi 2|600BL cho các hệ thống lắp đặt cố định quy mô vừa, trong đó có rạp chiếu phim, nhà thờ, quán bar và lounge. Từ công suất hai kênh, DSP tích hợp, khả năng lựa chọn chế độ đầu ra và kết nối điều khiển, có thể cân nhắc thiết bị theo những hướng triển khai dưới đây.
Hệ thống âm thanh rạp chiếu phim
Trong hệ thống rạp chiếu phim phù hợp, CDi 2|600BL có thể đảm nhiệm việc khuếch đại cho các đường loa được phân công. DSP cung cấp công cụ cân chỉnh đáp tuyến, phân tần và thời gian trễ; kết nối BLU link là một lựa chọn truyền tín hiệu khi hệ thống sử dụng thiết bị tương thích.
Giá trị của cục đẩy ở ứng dụng này nằm ở khả năng phối hợp với thiết kế tổng thể. Việc lựa chọn kênh loa, công suất và chế độ xử lý cần bám theo cấu hình rạp, không nên đánh giá chỉ dựa trên tổng số watt của cục đẩy.
Nhà thờ và không gian sinh hoạt tôn giáo
Với không gian phục vụ lời nói, nhạc đệm và biểu diễn, các công cụ EQ, delay và giới hạn tín hiệu có thể hỗ trợ quá trình căn chỉnh theo cách bố trí loa. Khả năng quản lý qua mạng cũng phù hợp với phương án đặt thiết bị tập trung trong tủ kỹ thuật.
Tùy loại loa và cấu trúc hệ thống, người thiết kế có thể lựa chọn chế độ trở kháng thấp hoặc 70/100V. Mục tiêu nên là đáp ứng đúng nhu cầu sử dụng và tổ chức vận hành thuận tiện, thay vì chọn công suất lớn nhưng thiếu phương án phối ghép.
Quán bar, lounge và nhà hàng
Ở quán bar hoặc lounge, CDi 2|600BL có thể được cân nhắc cho cấu hình cần công suất hai kênh cùng khả năng xử lý tín hiệu tích hợp. Với nhà hàng có các nhóm loa bố trí theo khu vực, khả năng cấu hình độc lập từng kênh và hỗ trợ 70/100V mở thêm lựa chọn triển khai.
Những tính năng như preset, điều khiển qua mạng và hỗ trợ bộ điều khiển tường sẽ có giá trị hơn khi được đưa vào một phương án vận hành cụ thể. Chẳng hạn, cấu hình được lưu sẵn có thể giúp hạn chế việc phải chỉnh lại nhiều thông số mỗi lần đưa hệ thống vào sử dụng.
Phòng karaoke kinh doanh và sân khấu có cấu hình phù hợp
Crown CDi 2|600BL cũng có thể được xem xét cho phòng karaoke kinh doanh hoặc sân khấu khi yêu cầu công suất, trở kháng và phương thức kết nối phù hợp với hệ thống hiện có. DSP tích hợp hỗ trợ xử lý đường loa, nhưng không nên mặc nhiên xem đây là thiết bị thay thế toàn bộ khâu xử lý tín hiệu của dàn.
Trước khi lựa chọn, cần làm rõ cục đẩy sẽ kéo những loa nào, dùng chế độ hai kênh hay Bridge và có thực sự cần BLU link hay không. Một cấu hình phù hợp sẽ khai thác được các tính năng của phiên bản BL, thay vì đầu tư vào những chức năng mà hệ thống không sử dụng.
12. Tư vấn phối ghép Crown CDi 2|600BL tại Bảo Châu Elec
Để lựa chọn cục đẩy công suất Crown CDi 2|600BL, cần xác định đồng thời cấu hình loa, trở kháng, mục đích sử dụng và nhu cầu kết nối của hệ thống. Công suất phù hợp là điều kiện đầu tiên; các tính năng như DSP, BLU link, điều khiển qua mạng và đầu ra 70/100V sẽ phát huy giá trị khi được đưa vào đúng phương án lắp đặt.
Liên hệ Bảo Châu Elec để được tư vấn phối ghép, trao đổi phương án sử dụng và nhận thông tin giá bán, chính sách bảo hành áp dụng cho Crown CDi 2|600BL. Khi trao đổi, nên cung cấp model loa, số lượng loa và cách bố trí hiện tại để việc lựa chọn thiết bị bám sát nhu cầu thực tế.
