Đầu thu sóng AM-FM ITC T-6222 là thiết bị nguồn âm thanh chuyên dụng, được thiết kế để tiếp nhận chương trình phát thanh trên hai băng tần AM và FM rồi đưa tín hiệu vào hệ thống âm thanh thông báo. Sản phẩm phù hợp với những công trình cần một nguồn radio hoạt động độc lập, dễ vận hành và có thể lắp đặt gọn gàng trong tủ rack kỹ thuật.
ITC T-6222 nổi bật với thiết kế chuẩn 1U, màn hình VFD, khả năng tự động dò đài, lưu tới 99 tần số FM và ghi nhớ cài đặt khi tắt nguồn. Thiết bị còn sử dụng công nghệ tổng hợp tần số PLL khóa thạch anh nhằm duy trì khả năng điều chỉnh tần số chính xác và ổn định hơn trong quá trình sử dụng.
1. Thiết kế bên ngoài của đầu thu sóng AM-FM ITC T-6222

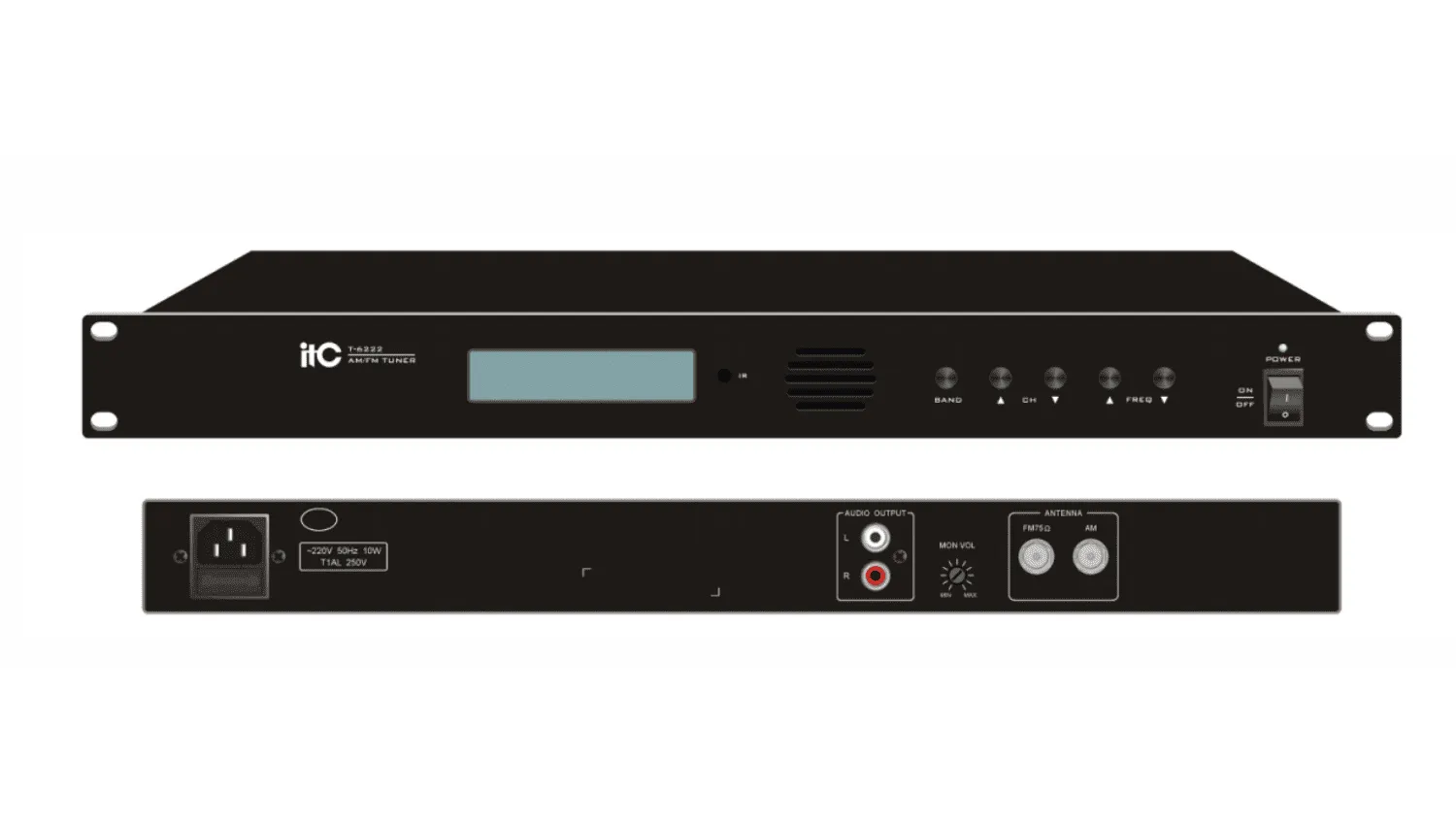

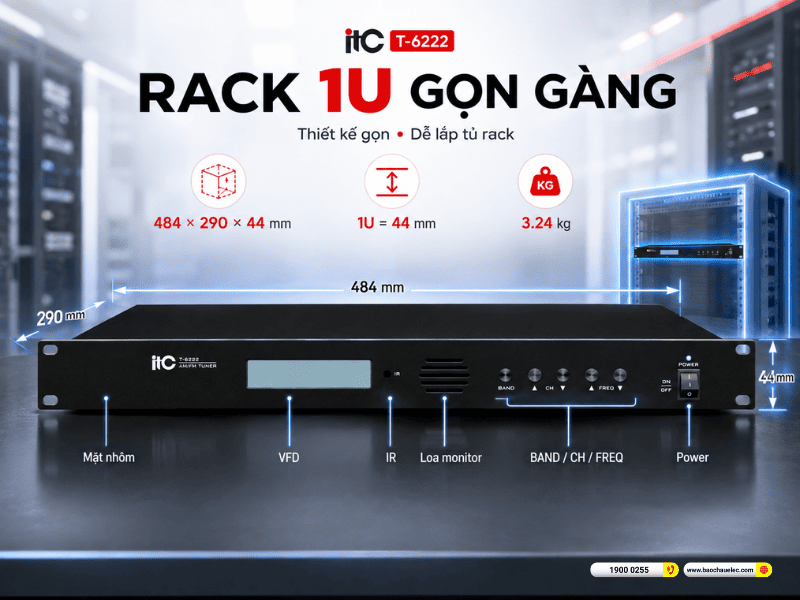

Kiểu dáng chuẩn rack 1U gọn gàng
Đầu thu sóng ITCT-6222 sở hữu kiểu dáng hình hộp ngang đặc trưng của thiết bị âm thanh lắp tủ rack. Chiều cao 44mm tương đương một đơn vị rack 1U, giúp sản phẩm dễ dàng bố trí cùng bộ tiền khuếch đại, bộ điều khiển vùng, bộ hẹn giờ, đầu phát nhạc và ampli công suất trong phòng kỹ thuật.
Thiết bị có kích thước 484 × 290 × 44mm và trọng lượng khoảng 3,24kg. Chiều sâu 290mm tạo đủ không gian cho mạch thu sóng, bộ nguồn và các linh kiện bên trong nhưng vẫn tương đối gọn đối với một thiết bị nguồn âm thanh chuyên dụng. ITC cho biết sản phẩm có thể sử dụng theo kiểu để bàn hoặc lắp trực tiếp vào tủ rack.
Phần mặt trước sử dụng hợp kim nhôm, mang lại vẻ ngoài đồng bộ với các thiết bị thuộc hệ thống âm thanh thông báo chuyên nghiệp. Tuy nhiên, thông tin của hãng chỉ xác nhận panel mặt trước bằng hợp kim nhôm, không nên diễn giải thành toàn bộ thân máy được làm từ nhôm.

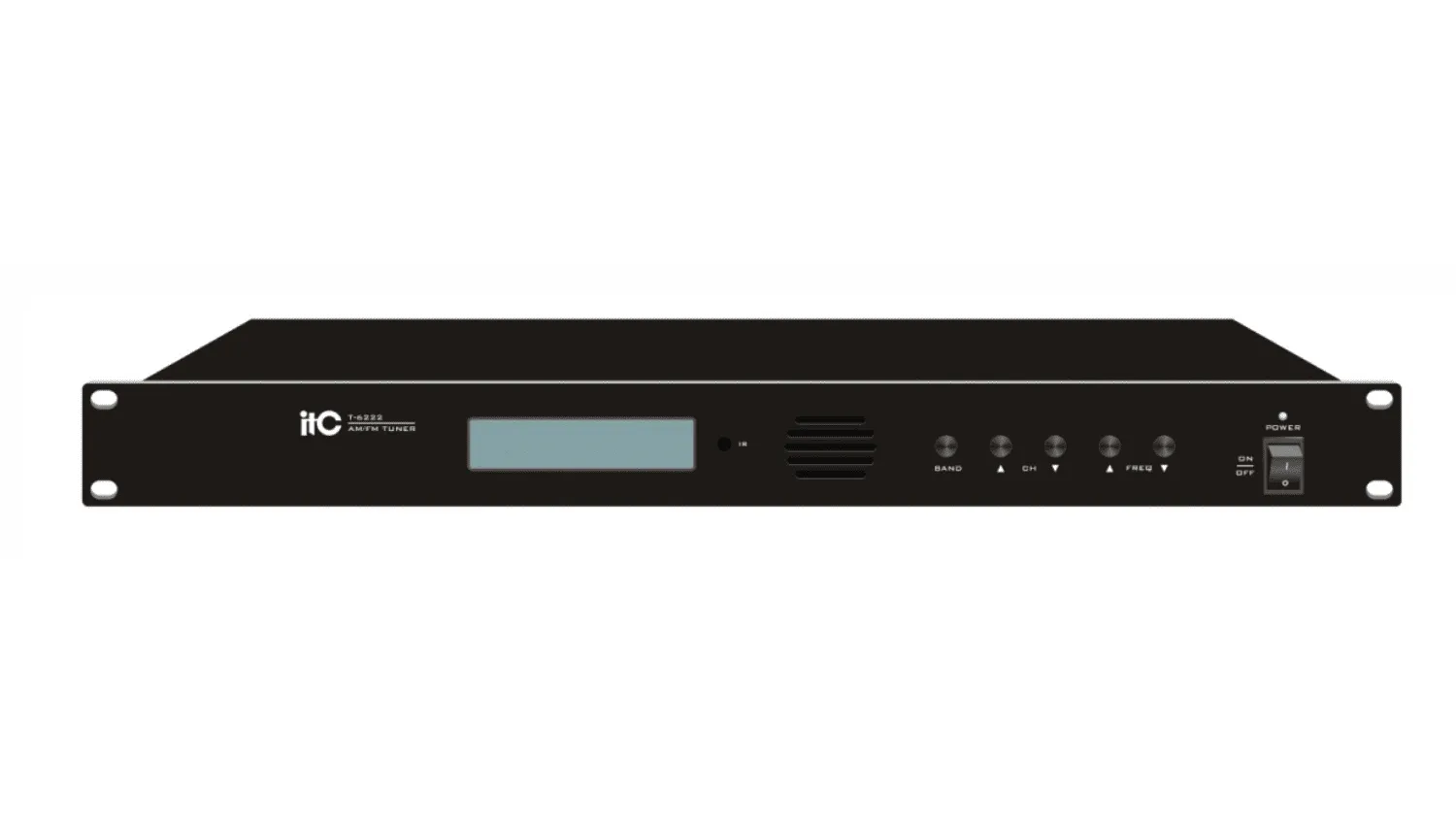

Mặt trước bố trí màn hình và phím điều khiển trực quan
Bên trái mặt trước là logo ITC và tên model T-6222. Khu vực trung tâm được trang bị màn hình hiển thị dạng VFD có nền sáng, giúp người vận hành quan sát tần số, băng tần và trạng thái làm việc của thiết bị ngay tại tủ máy.
Gần màn hình là đầu nhận tín hiệu hồng ngoại. Bộ phận này cho phép ITC T-6222 tiếp nhận lệnh từ điều khiển từ xa khi người sử dụng không muốn thao tác trực tiếp trên mặt máy.
Ở giữa panel là lưới bảo vệ loa monitor tích hợp. Loa này phục vụ việc kiểm tra nhanh xem đài radio đã được thu đúng hay chưa, âm thanh có hoạt động hay không và mức tín hiệu có phù hợp trước khi đưa sang toàn bộ hệ thống PA.
Cụm điều khiển phía bên phải gồm:
- Nút BAND để chuyển lựa chọn giữa băng tần AM và FM.
- Nút tăng, giảm kênh nhớ CH.
- Nút tăng, giảm tần số FREQ.
- Công tắc nguồn dạng rocker.
- Đèn báo trạng thái nguồn.
Các nút này là dạng phím nhấn nhẹ được điều khiển bằng vi xử lý. Đây không phải hệ thống màn hình cảm ứng như một số bản dịch tự động có thể khiến người đọc hiểu nhầm. Trang sản phẩm của ITC mô tả T-6222 sử dụng màn hình VFD, điều khiển bằng vi máy tính và thao tác qua phím nhấn.

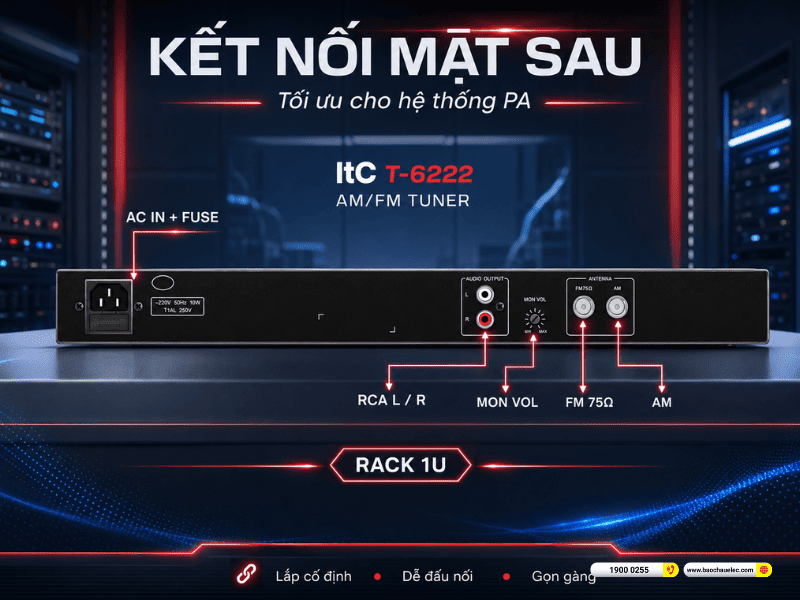

Mặt sau tập trung các kết nối cần thiết cho hệ thống PA

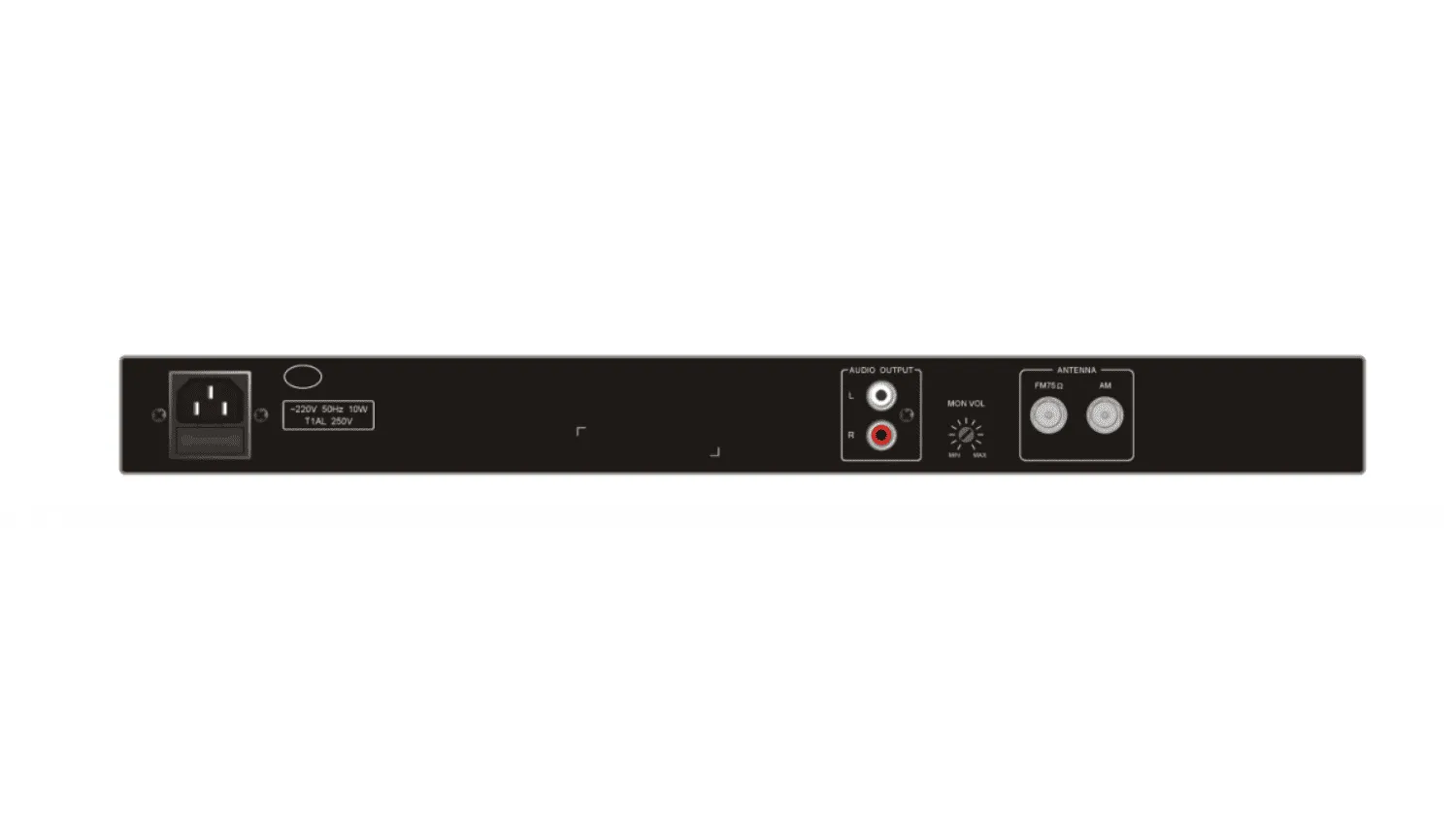

Mặt sau của đầu thu sóng AM-FM ITC T-6222 được thiết kế khá tối giản. Bên trái là đầu vào nguồn điện AC kèm khu vực cầu chì bảo vệ. Người lắp đặt cần kiểm tra điện áp ghi trên tem của từng thiết bị trước khi cấp nguồn, đặc biệt khi hệ thống sử dụng sản phẩm nhập khẩu theo nhiều phiên bản thị trường khác nhau.
Khu vực bên phải gồm cặp đầu ra âm thanh RCA màu trắng và đỏ, tương ứng với kênh L và R. Cặp cổng này được dùng để đưa chương trình radio đến đầu vào AUX của mixer, preamplifier, bộ điều khiển trung tâm hoặc thiết bị thu nhận âm thanh mạng.
Bên cạnh ngõ ra là núm MON VOL, cho phép điều chỉnh âm lượng loa monitor tích hợp. Phía ngoài cùng gồm một đầu anten FM 75Ω và một đầu anten AM riêng biệt. Bố cục này giúp quá trình đấu nối dễ quan sát, đồng thời hạn chế tình trạng cắm nhầm anten vào đường âm thanh hoặc nhầm ngõ ra radio với cổng điều khiển.
Thiết kế phục vụ vận hành cố định lâu dài
Sản phẩm đầu thu sóng ITC T-6222 không hướng đến nhu cầu nghe radio cá nhân hoặc sử dụng di động. Kiểu dáng 1U, đầu nguồn AC, đầu ra RCA cùng các kết nối anten phía sau cho thấy sản phẩm được phát triển chủ yếu để đặt cố định trong tủ thiết bị.
Khi lắp rack, người dùng nên dành không gian thông thoáng, cố định đủ vít hai bên tai rack và tránh để dây anten đi sát dây nguồn công suất lớn. Cách bố trí này giúp hạn chế nhiễu điện từ và giảm lực kéo lên các đầu kết nối phía sau.

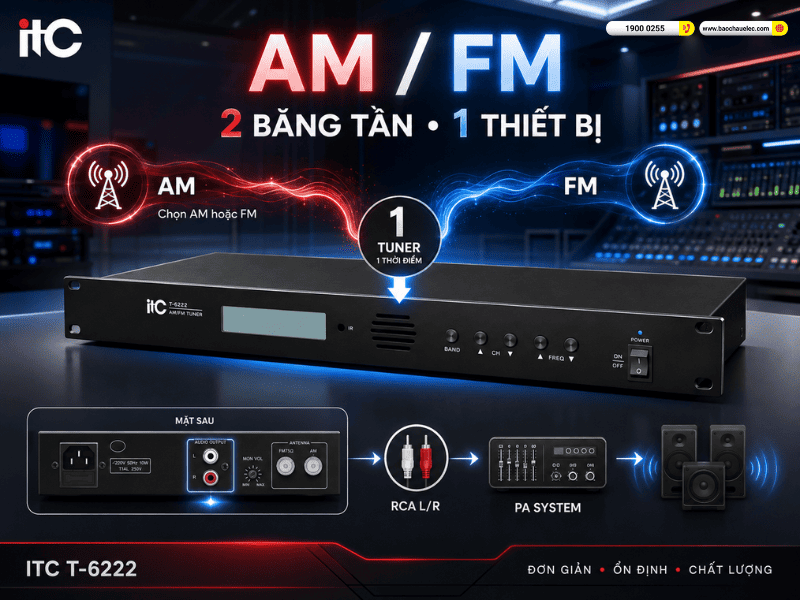

2. Thu sóng AM và FM trên cùng một thiết bị
Khả năng thu hai băng tần là tính năng quan trọng nhất của ITC T-6222. Người vận hành có thể lựa chọn AM hoặc FM tùy theo chương trình phát thanh, điều kiện phủ sóng và khu vực triển khai. FM thường được sử dụng cho các chương trình phát thanh có chất lượng âm thanh tốt hơn trong khu vực phủ sóng thuận lợi. AM có thể hữu ích tại những vị trí vẫn duy trì chương trình phát trên băng tần này hoặc trong các hệ thống cần khai thác nhiều nguồn tin phát thanh khác nhau.
Cần lưu ý rằng T-6222 là một bộ tuner đơn. Thiết bị cho phép lựa chọn AM hoặc FM tại một thời điểm, không phải hai bộ thu độc lập có thể phát đồng thời hai chương trình khác nhau. Sau khi thu được đài radio, tín hiệu âm thanh sẽ được đưa ra cặp RCA L/R để chuyển sang hệ thống xử lý và khuếch đại phía sau. ITC xác định T-6222 là thiết bị cung cấp nguồn âm thanh cho hệ thống public address.
3. Tự động dò đài, lưu tới 99 tần số FM và nhớ cài đặt khi tắt nguồn
hay vì yêu cầu người vận hành nhập thủ công từng tần số, đầu thu sóng AM-FM ITC T-6222 hỗ trợ tìm kiếm tần số radio tự động. Tính năng này đặc biệt hữu ích khi thiết bị được lắp đặt tại một địa điểm mới hoặc khi người sử dụng chưa biết chính xác tần số của các đài địa phương.
Sau khi tìm được tín hiệu phù hợp, thiết bị có thể lưu tần số vào bộ nhớ. Datasheet hiện hành của ITC ghi rõ khả năng lưu tới 99 tần số FM, giúp người vận hành chuyển nhanh giữa nhiều đài mà không cần dò lại từ đầu.
Tính năng ghi nhớ sau khi tắt nguồn giúp các cài đặt đã lưu không bị mất mỗi khi hệ thống ngừng hoạt động. Khi khởi động lại, nhân viên kỹ thuật không phải thực hiện lại toàn bộ quá trình dò và lưu đài. Tuy nhiên, “power-off memory” chỉ là chức năng giữ dữ liệu cài đặt. Tính năng này không có nghĩa thiết bị được tích hợp pin dự phòng hoặc có thể tiếp tục phát radio khi mất điện.
4. Công nghệ PLL khóa thạch anh giúp điều chỉnh tần số ổn định
Thiết bị ITC T-6222 sử dụng mạch tổng hợp tần số PLL tham chiếu thạch anh. Công nghệ này giúp thiết bị kiểm soát tần số thu chính xác hơn và hạn chế hiện tượng tần số bị trôi trong quá trình hoạt động. Đối với hệ thống phát thanh công cộng, sự ổn định này quan trọng hơn so với một thiết bị radio gia dụng thông thường. Tuner có thể phải hoạt động trong nhiều giờ và được đặt gần các thiết bị điện tử khác như ampli công suất, bộ nguồn, máy tính hoặc bộ chuyển mạch mạng.
Mạch PLL không đồng nghĩa với việc thiết bị có thể tự loại bỏ mọi hiện tượng nhiễu hoặc thu được đài ở nơi tín hiệu quá yếu. Hiệu quả thu sóng vẫn phụ thuộc đáng kể vào chất lượng anten, vị trí đặt anten, kết cấu công trình và mức nhiễu điện từ tại phòng máy. ITC xác nhận T-6222 sử dụng công nghệ tổng hợp tần số bằng vòng khóa pha thạch anh để duy trì tần số chính xác và ổn định.

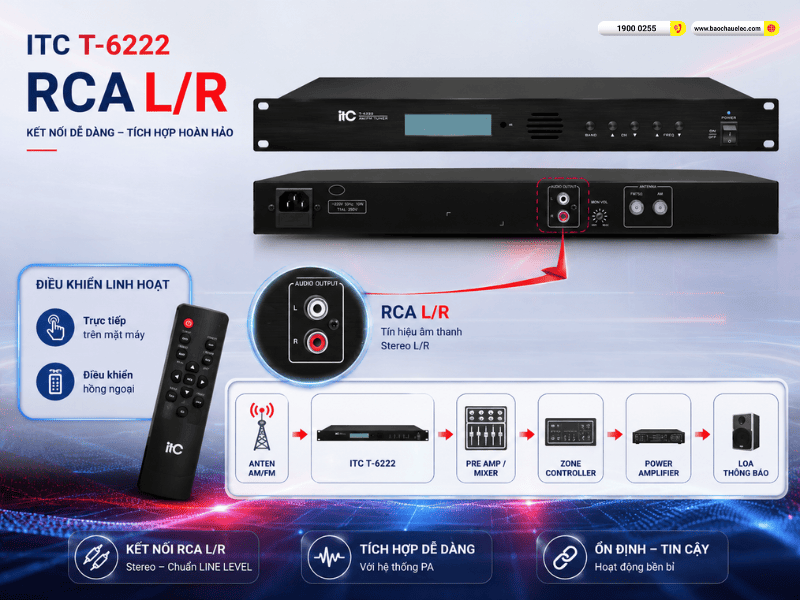

5. Ngõ ra RCA L/R dễ tích hợp vào hệ thống âm thanh thông báo
Đầu thu sóng AM-FM ITC T-6222 được trang bị một đường chương trình âm thanh thông qua cặp đầu nối RCA L/R. Thiết kế này phù hợp với các ngõ AUX hoặc LINE INPUT thường gặp trên preamplifier, mixer amplifier và bộ quản lý âm thanh PA. Cụm L/R không nên được hiểu là hai nguồn phát độc lập. Hai đầu RCA cùng mang nội dung của một chương trình radio và được phân chia theo kênh trái, phải của đường âm thanh.
Trong một hệ thống thông báo mono, tín hiệu cần được tổng hợp đúng cách tại mixer hoặc thiết bị có chức năng nhận stereo rồi chuyển thành mono. Không nên tự nối tắt hai đầu L/R với nhau bằng dây đấu thụ động nếu chưa xác định cấu trúc đầu ra, vì cách làm này có thể khiến hai tầng xuất tín hiệu tác động ngược lẫn nhau.
Sơ đồ kết nối điển hình có thể triển khai như sau: Anten AM/FM → ITC T-6222 → preamplifier hoặc mixer → bộ điều khiển vùng → ampli công suất → hệ thống loa thông báo.
Nếu sử dụng trong hệ thống PA qua mạng IP, tín hiệu RCA từ T-6222 có thể được đưa vào thiết bị thu nhận âm thanh mạng, sau đó phân phối đến các khu vực theo cấu hình của hệ thống.
6. Hỗ trợ điều khiển trực tiếp và điều khiển hồng ngoại
Ngoài cụm phím trên mặt máy, đầu thu sóng ITC T-6222 còn hỗ trợ nhận lệnh bằng điều khiển hồng ngoại. Tính năng này thuận tiện khi thiết bị được đặt trên cao, ở vị trí khó với tới hoặc trong một tủ máy có nhiều thiết bị xếp liền nhau. Điều khiển hồng ngoại yêu cầu đầu phát và mắt nhận trên thiết bị có đường nhìn tương đối trực tiếp. T-6222 không được hãng công bố có giao diện mạng, ứng dụng di động hoặc cổng điều khiển từ xa qua Ethernet.
Vì vậy, điều khiển hồng ngoại phù hợp cho thao tác trong cùng phòng kỹ thuật, nhưng không thay thế hệ thống điều khiển tập trung qua mạng. Nếu công trình cần tự động phát radio theo lịch hoặc điều khiển từ phòng khác, T-6222 phải được kết hợp với bộ điều khiển PA phù hợp.
7. Đầu anten FM 75Ω và anten AM riêng biệt
Mặt sau T-6222 bố trí hai đầu vào anten độc lập: đầu FM 75Ω và đầu AM. Việc tách riêng hai đường anten cho phép người lắp đặt lựa chọn loại anten phù hợp với từng băng tần. Đối với FM, đầu vào 75Ω thuận tiện khi sử dụng anten ngoài hoặc hệ thống cáp đồng trục có trở kháng tương ứng. Trong những công trình có phòng máy nằm sâu trong tòa nhà, việc đưa anten FM ra khu vực thoáng có thể cải thiện khả năng thu tốt hơn so với đặt anten bên trong tủ rack kim loại.
Anten AM nên được đặt cách xa nguồn xung, dây điện công suất lớn, bộ nguồn máy tính và ampli để hạn chế tiếng ù hoặc nhiễu xung. Không nên đánh giá chất lượng thu sóng của T-6222 khi chưa lắp đúng anten, bởi công nghệ tuner ổn định không thể bù hoàn toàn cho tín hiệu đầu vào quá yếu. ITC xác nhận thiết bị có một đầu vào anten AM và một đầu vào anten FM 75Ω.
8. Loa monitor tích hợp hỗ trợ kiểm tra nhanh nguồn phát
Theo sơ đồ mặt trước và mặt sau trong tài liệu đính kèm, ITC T-6222 có loa monitor đặt sau lưới bảo vệ ở mặt trước, đi kèm núm MON VOL phía sau. Loa kiểm âm giúp kỹ thuật viên nghe thử đài radio ngay tại tủ thiết bị mà chưa cần mở toàn bộ ampli và hệ thống loa vùng. Tính năng này hữu ích khi dò tần số, xử lý sự cố hoặc kiểm tra nhanh xem tín hiệu radio có đang hoạt động hay không.
Loa monitor chỉ phục vụ kiểm tra cục bộ. Nó không được thiết kế để thay thế loa nghe nhạc, loa phòng trực hoặc hệ thống loa thông báo của công trình. Khi hoàn tất kiểm tra, người vận hành có thể giảm MON VOL để tránh âm thanh phát trực tiếp trong phòng máy.
9. Công suất tiêu thụ thấp, phù hợp vận hành trong tủ thiết bị
Trang sản phẩm và PDF chính thức hiện hành công bố công suất tiêu thụ của ITC T-6222 là 10W. Đây là mức tiêu thụ tương đối thấp đối với một thiết bị nguồn âm thanh và phù hợp với việc duy trì trạng thái sẵn sàng trong hệ thống PA. Tài liệu ITC ghi nguồn điện AC 110V hoặc 230V, tần số 50/60Hz. Cách ghi này có thể phản ánh các phiên bản dành cho từng thị trường, không nên mặc định mọi thiết bị đều tự động nhận toàn bộ dải điện áp.
Trước khi cấp điện, đơn vị lắp đặt cần kiểm tra:
- Điện áp trên tem phía sau thiết bị.
- Thông số cầu chì.
- Chuẩn dây nguồn.
- Điện áp thực tế tại tủ máy.
- Khả năng nối đất và chống sét cho anten ngoài.
Việc xác nhận đúng phiên bản nguồn đặc biệt quan trọng khi sản phẩm được nhập khẩu từ nhiều thị trường khác nhau.
10. Ứng dụng thực tế của đầu thu sóng AM-FM ITC T-6222
Hệ thống âm thanh trường học
Đầu thu ssong ITC T-6222 cung cấp nguồn radio cho phòng phát thanh, sân trường, hành lang, khu hành chính và khu sinh hoạt chung, phù hợp phát tin tức, nội dung giáo dục hoặc nhạc nền. Thiết bị chỉ đảm nhiệm vai trò nguồn âm; chức năng hẹn giờ, chọn vùng và ưu tiên thông báo cần được xử lý bởi bộ điều khiển trung tâm hoặc hệ thống PA.
Khách sạn, khu nghỉ dưỡng và tòa nhà văn phòng
ITC T-6222 có thể cung cấp nhạc nền và chương trình phát thanh cho sảnh, hành lang, nhà hàng, phòng chờ và khu dịch vụ. Ngõ ra RCA L/R giúp thiết bị dễ kết nối với preamplifier, mixer hoặc hệ thống âm thanh mạng để phân phối tín hiệu đến nhiều khu vực.
Trung tâm thương mại, siêu thị và khu vực công cộng
Thiết bị phù hợp làm nguồn radio phụ trợ cho khu mua sắm, hành lang, quầy dịch vụ và khu vực chờ. Khi có thông báo nghiệp vụ hoặc cảnh báo khẩn cấp, hệ thống PA phải tự động giảm hoặc ngắt tín hiệu radio theo mức ưu tiên đã cài đặt, vì T-6222 không tích hợp chức năng ưu tiên thông báo.
Nhà máy, văn phòng và khu công nghiệp
T-6222 có thể phát tin tức hoặc nhạc nền tại khu làm việc, căng tin, phòng nghỉ và khu hành chính. Khả năng lưu tần số giúp người vận hành chọn nhanh đài thường dùng; tuy nhiên, thiết bị không thay thế micro gọi vùng, bộ phát thông báo ghi âm hoặc hệ thống cảnh báo chuyên dụng.
Nhà văn hóa, cơ sở tôn giáo và khu sinh hoạt cộng đồng
Đầu thu AM/FM ITC T-6222 phù hợp phát chương trình radio, tin tức và nhạc nền tại nhà văn hóa, trung tâm cộng đồng hoặc cơ sở tôn giáo. Thiết kế rack 1U giúp sản phẩm dễ tích hợp vào tủ thiết bị hiện có và tiết kiệm không gian lắp đặt.
Nhà ga, bến xe và khu vực giao thông
Mẫu ITC T-6222 có thể làm nguồn radio phụ trợ tại phòng điều hành và khu vực chờ. Tín hiệu radio cần được đặt ở mức ưu tiên thấp hơn thông báo chuyến đi, thông báo vận hành và cảnh báo an toàn; sản phẩm không thay thế hệ thống thông báo tự động, sơ tán bằng giọng nói hoặc thiết bị cảnh báo chuyên dụng.
Với khả năng thu hai băng tần, tự động dò đài, lưu tới 99 tần số FM, ghi nhớ sau khi tắt nguồn và thiết kế rack 1U chuyên nghiệp, đầu thu sóng AM-FM ITC T-6222 là lựa chọn phù hợp để bổ sung nguồn radio cho hệ thống âm thanh thông báo. Sản phẩm đặc biệt hữu ích tại trường học, khách sạn, trung tâm thương mại, doanh nghiệp, nhà máy và các công trình công cộng cần một nguồn phát thanh dễ vận hành. Liên hệ 1900 0255 để được tư vấn chi tiết, nhận báo giá sản phẩm và thiết kế giải pháp âm thanh thông báo tối ưu cho công trình.
