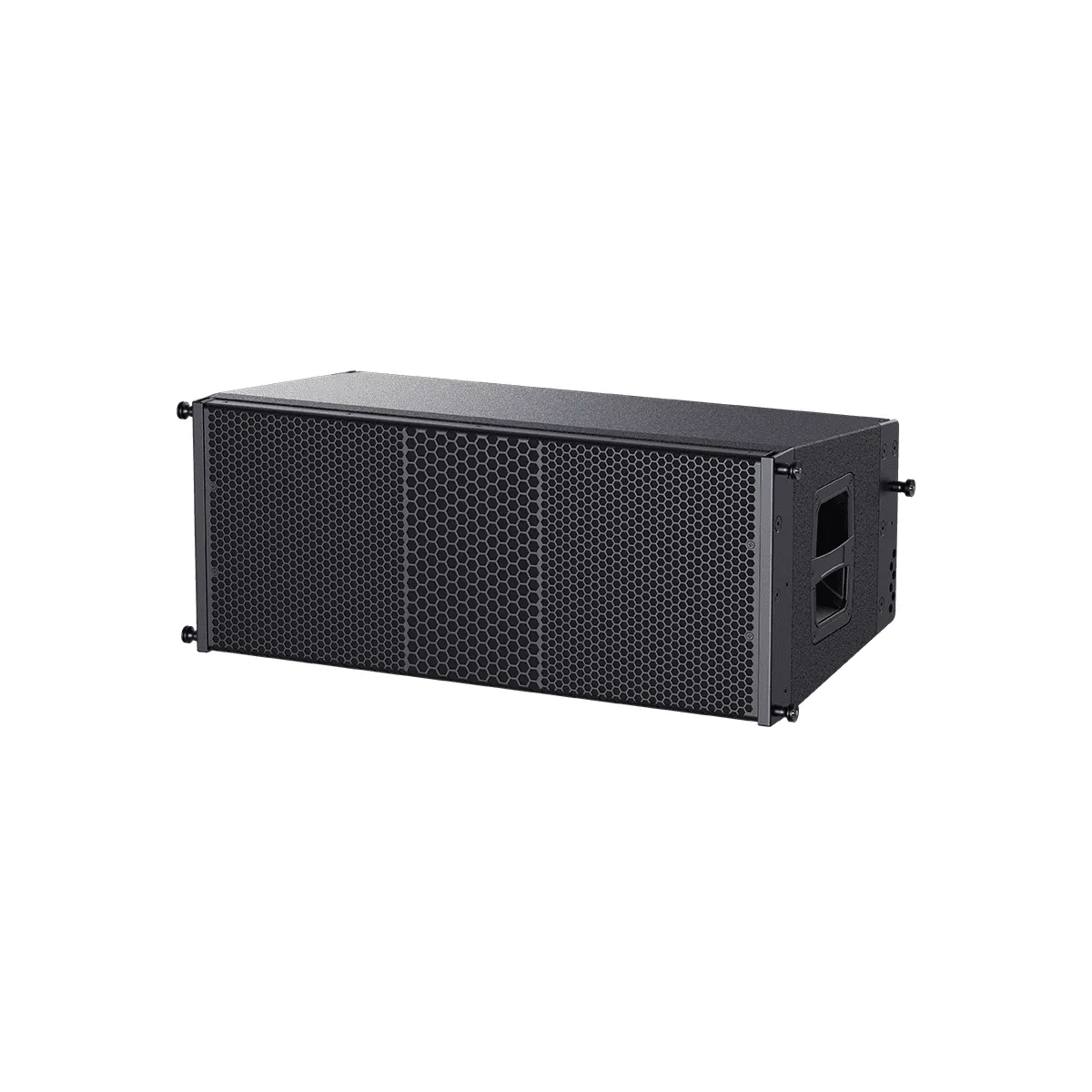

Loa Line Array TONYLEE HL210-DSP là mẫu loa line array active 3 đường tiếng dual 10 inch được thiết kế chuyên biệt cho các hệ thống âm thanh quy mô nhỏ đến trung bình và các công trình lắp đặt cố định. Sản phẩm kết hợp hệ thống củ loa tùy chỉnh, amply Class D công suất đỉnh 3200W, bộ xử lý DSP tích hợp, công nghệ XCore™, Cort™, Limita™ cùng waveguide ETE™, hướng đến khả năng tái tạo âm thanh rõ ràng, mạnh mẽ, đồng đều và ổn định trong nhiều cấu hình line array khác nhau.

Với góc phủ ngang đối xứng 90°, mức SPL tối đa tính toán đạt 126dB liên tục / 132dB peak, đáp tuyến 60Hz - 20kHz và khả năng điều chỉnh góc giữa các thùng loa từ 0° đến 10°, TONYLEE HL210-DSP mang lại sự linh hoạt cao khi triển khai hệ thống.

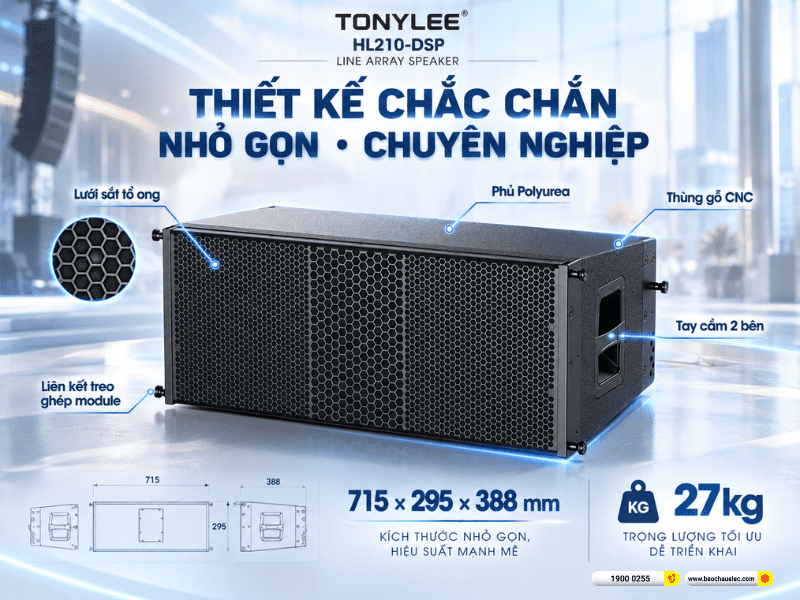

1. Thiết kế Loa Line Array TONYLEE HL210-DSP chắc chắn, nhỏ gọn và chuyên nghiệp

Loa line array TONYLEE HL210-DSP sở hữu kiểu dáng đặc trưng của một mẫu loa line array chuyên nghiệp với thiết kế thùng nằm ngang, mặt trước được bảo vệ bởi lưới kim loại và hai bên tích hợp hệ thống liên kết dành cho việc ghép nhiều module. Cấu trúc thùng được thiết kế cân đối, chắc chắn nhưng vẫn chú trọng giảm kích thước và trọng lượng nhằm tạo thuận lợi cho quá trình lắp đặt, vận chuyển cũng như triển khai hệ thống thực tế.

Kích thước của mỗi module TONYLEE HL210-DSP là 715 × 295 × 388 mm, trong khi trọng lượng tịnh ở mức 27kg. Đây là kích thước tương đối gọn đối với một mẫu loa line array active 3 đường tiếng có hai củ loa 10 inch và toàn bộ ampli, DSP được tích hợp trực tiếp bên trong.

Thùng loa gia công CNC từ gỗ chất lượng cao

Phần thùng của Loa Line Array TONYLEE HL210-DSP được sản xuất bằng công nghệ CNC nhằm đảm bảo độ chính xác cao trong quá trình gia công. Theo thông tin từ nhà sản xuất, cấu trúc thùng sử dụng gỗ birch plywood cao cấp kết hợp với các chi tiết đúc, qua đó hỗ trợ giảm cộng hưởng không mong muốn và tăng độ ổn định khi loa hoạt động ở mức âm lượng lớn.

Thiết kế thùng chắc chắn cũng đặc biệt quan trọng đối với một hệ thống line array bởi thiết bị có thể phải thường xuyên chịu tác động trong quá trình vận chuyển, lắp ráp, treo hệ thống hoặc tháo dỡ. Cấu trúc nhỏ gọn của HL210-DSP vì vậy vừa phục vụ mục tiêu âm học, vừa nâng cao tính thực dụng khi sử dụng trong môi trường âm thanh chuyên nghiệp.

Lớp phủ Polyurea tăng độ bền cho thùng loa

Bề mặt của TONYLEE HL210-DSP được hoàn thiện bằng lớp phủ Polyurea có khả năng chống nước, chống mài mòn, chống va đập và duy trì độ ổn định trước tác động của tia UV. Theo thông tin sản phẩm, lớp phủ này còn góp phần giúp thùng loa đáp ứng tốt hơn trong những điều kiện sử dụng có yêu cầu cao về độ bền.

Màu đen được sử dụng làm màu tiêu chuẩn mặc định cho HL210-DSP. Khi nhiều module được ghép thành một cụm line array, màu sắc đồng nhất giúp hệ thống giữ được vẻ ngoài chuyên nghiệp và hạn chế gây ảnh hưởng đến tổng thể không gian sân khấu hoặc công trình lắp đặt.

Lưới sắt và tay cầm hai bên thuận tiện sử dụng

Toàn bộ khu vực mặt trước của loa line array này được bảo vệ bằng lưới sắt dạng tổ ong, giúp che chắn hệ thống driver bên trong đồng thời vẫn đảm bảo tính thẩm mỹ của một thiết bị âm thanh sân khấu chuyên nghiệp.

Hai bên thùng loa được bố trí tổng cộng 2 tay cầm, hỗ trợ kỹ thuật viên trong quá trình nâng, di chuyển và bố trí thiết bị. Chi tiết này đặc biệt hữu ích khi một hệ thống cần triển khai nhiều module HL210-DSP cùng lúc.

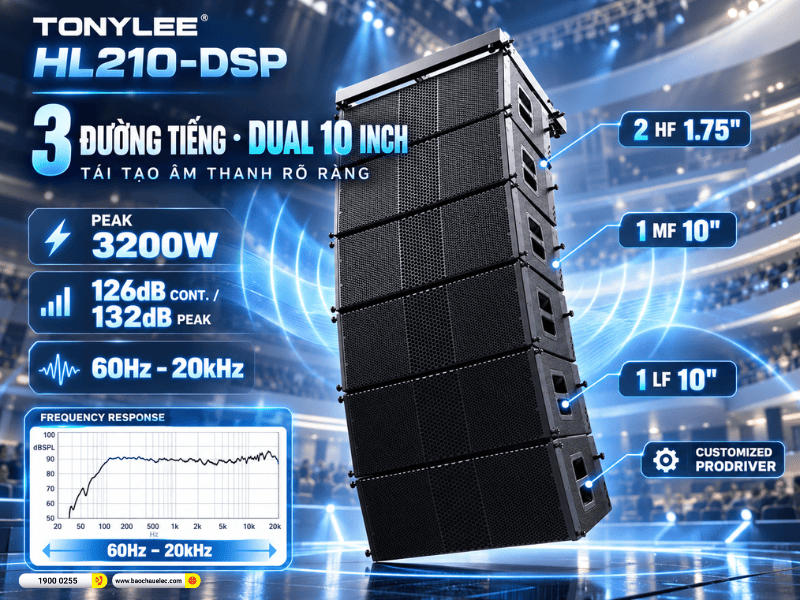

2. Cấu trúc 3 đường tiếng Dual 10 inch cho khả năng tái tạo âm thanh rõ ràng

Một trong những đặc điểm nổi bật của Loa Line Array TONYLEE HL210-DSP Active là cấu trúc âm thanh 3 đường tiếng với các driver được thiết kế riêng cho từng dải tần. Hệ thống bao gồm 2 driver cao tần có voice coil 1.75 inch và exit 1.0 inch, 1 driver trung 10 inch sử dụng voice coil 2.0 inch và 1 driver thấp 10 inch cũng sử dụng voice coil 2.0 inch.

Điểm đáng chú ý là 1 củ loa treble 10 inch đảm nhiệm hai nhiệm vụ khác nhau, trong đó một củ loa phụ trách dải trung và một củ loa phụ trách dải thấp. Cách bố trí này giúp từng driver tập trung xử lý dải tần phù hợp thay vì toàn bộ dải trung và thấp cùng phụ thuộc vào một nhóm loa duy nhất.

Kết hợp với hai driver cao tần, cấu trúc 3 đường tiếng tạo nền tảng để HL210-DSP hướng đến chất âm sạch, rõ và có khả năng thể hiện độ động tốt trong nhiều nội dung khác nhau như giọng nói, giọng hát và âm nhạc.

Công nghệ Customized ProDriver tối ưu hệ thống củ loa

TONYLEE trang bị cho HL210-DSP hệ thống Customized ProDriver, trong đó các driver được thiết kế riêng nhằm phù hợp với cấu trúc thùng, bộ khuếch đại và hệ thống DSP tích hợp của sản phẩm.

Sự phối hợp giữa driver và bộ xử lý giúp loa hướng tới khả năng tái tạo âm thanh rõ ràng, sạch và có độ động tốt. Đây là yếu tố quan trọng đối với những dàn line array cần duy trì chất lượng âm thanh ổn định khi hoạt động với nhiều module trong cùng một cụm.

3. Công suất Peak 3200W đáp ứng nhu cầu âm thanh quy mô nhỏ và trung bình

Loa line array TONYLEE HL210-DSP được tích hợp module khuếch đại bên trong với công suất đỉnh lên tới 3200W Peak. Thiết kế active giúp bộ khuếch đại, DSP và hệ thống driver được tích hợp trong cùng một module, qua đó tạo thành giải pháp tương đối gọn cho những hệ thống line array chuyên nghiệp.

Mức áp suất âm tối đa tính toán của sản phẩm tại khoảng cách 1 mét đạt 126dB ở chế độ Continuous và 132dB Peak. Với thông số này, HL210-DSP được TONYLEE định hướng cho các ứng dụng tăng cường âm thanh quy mô nhỏ đến trung bình cũng như các hệ thống lắp đặt cố định. Đáp tuyến tần số ở mức -10dB của loa nằm trong khoảng 60Hz – 20kHz, cho phép sản phẩm đảm nhiệm một phổ tần rộng phục vụ nhiều nội dung âm thanh khác nhau.

4. Công nghệ XCore™ nâng cao hiệu suất hoạt động của TONYLEE HL210-DSP

Loa Line Array TONYLEE HL210-DSP được trang bị công nghệ XCore™, kết hợp trực tiếp với bộ xử lý DSP tích hợp nhằm cải thiện hiệu suất tổng thể của hệ thống. Bên cạnh XCore™, sản phẩm còn ứng dụng công nghệ hiệu chỉnh Cort™ và công nghệ xử lý Limita™. Các công nghệ này hoạt động cùng bộ DSP nhằm hỗ trợ hệ thống duy trì sự ổn định, độ an toàn và khai thác hiệu suất của loa một cách hiệu quả.

Việc đưa các công nghệ xử lý trực tiếp vào bên trong loa là một lợi thế đáng chú ý của thiết kế active. Thay vì phụ thuộc hoàn toàn vào những thiết bị xử lý bên ngoài, HL210-DSP đã có sẵn nền tảng xử lý được tối ưu cho chính hệ thống khuếch đại và driver của sản phẩm.

5. DSP 48kHz và FIR Filtering hỗ trợ xử lý tín hiệu chính xác

TONYLEE HL210-DSP được tích hợp bộ xử lý DSP với tần số lấy mẫu 48kHz, đồng thời hỗ trợ FIR Filtering. Bộ DSP đóng vai trò xử lý tín hiệu trước khi tín hiệu được đưa đến từng phần của hệ thống khuếch đại và driver.

Việc tích hợp DSP trực tiếp trong loa giúp các khối xử lý, khuếch đại và driver hoạt động đồng bộ hơn. Đây là một trong những yếu tố quan trọng đối với loa line array active, đặc biệt khi nhiều module được ghép với nhau để hình thành một hệ thống có vùng phủ lớn hơn.

Ba Preset phù hợp với nhiều cấu hình Line Array

TONYLEE HL210-DSP được tích hợp sẵn 3 Preset gồm FRONT FIELD, 4-8 BOX và 9-12 BOX. Người dùng có thể lựa chọn preset trực tiếp thông qua công tắc ở mặt sau của loa.

Preset FRONT FIELD được cung cấp như một trong ba lựa chọn xử lý của hệ thống, trong khi hai preset 4-8 BOX và 9-12 BOX được thiết kế tương ứng với các cấu hình số lượng module khác nhau. Nhờ đó, người sử dụng có thể chủ động lựa chọn chế độ phù hợp với hệ thống đang triển khai mà không phải thực hiện quá nhiều thao tác phức tạp.

6. Công nghệ ETE™ Waveguide kiểm soát vùng phủ ngang 90°

Khả năng kiểm soát vùng phủ là yếu tố đặc biệt quan trọng đối với loa line array và TONYLEE HL210-DSP được trang bị công nghệ ETE™ Waveguide để hỗ trợ nhiệm vụ này. Theo thông tin từ nhà sản xuất, ETE™ Waveguide giúp mang lại đáp tuyến tần số chính xác hơn đồng thời kiểm soát sự phân tán âm thanh theo phương ngang. Góc phủ ngang của HL210-DSP đạt 90° đối xứng, hướng đến khả năng tạo vùng phủ đồng đều cho khu vực khán giả.

Với một hệ thống line array, mục tiêu không đơn thuần là tạo ra mức âm lượng lớn. Khả năng kiểm soát hướng phát và vùng phủ giúp âm thanh được phân bố có chủ đích hơn, qua đó hạn chế tình trạng một khu vực quá lớn tiếng trong khi khu vực khác lại thiếu âm lượng.

Góc phủ dọc thay đổi theo Splay Angle

Khác với góc phủ ngang cố định ở mức 90°, góc phủ dọc của TONYLEE HL210-DSP phụ thuộc vào Splay Angle giữa từng module trong cụm line array. Tonylee HL210-DSP hỗ trợ các mức điều chỉnh góc gồm 0°, 2°, 4°, 6°, 8° và 10°. Kỹ thuật viên có thể lựa chọn mức góc phù hợp giữa các thùng loa nhằm tạo hình dáng cụm array tương ứng với yêu cầu phủ âm của từng không gian.

Khả năng điều chỉnh theo nhiều mức khác nhau cũng giúp HL210-DSP linh hoạt hơn khi triển khai ở những hệ thống có số lượng module và khu vực nghe khác nhau.

7. Ampli Class D tích hợp giúp hệ thống hoạt động hiệu quả

TONYLEE HL210-DSP sử dụng mạch khuếch đại Class D, được tích hợp trực tiếp bên trong từng module loa. Theo thông tin từ TONYLEE, module công suất và module DSP được thiết kế bởi đội ngũ R&D châu Âu và sản xuất theo tiêu chuẩn kỹ thuật châu Âu. Thiết kế Class D hướng đến khả năng vận hành ổn định và hiệu quả trong một thiết bị có công suất cao nhưng không gian bên trong thùng loa tương đối hạn chế.

Phần khuếch đại có đáp tuyến tần số 20Hz – 20kHz ±0.5dB trong điều kiện 1W, 8Ω, 2 kênh. Mức méo xuyên điều chế Intermodulation Distortion dưới 0.05% và méo hài tổng Total Harmonic Distortion dưới 0.05%, qua đó cho thấy khả năng kiểm soát tín hiệu của hệ thống ampli tích hợp.

8. Hệ thống tản nhiệt tổ ong giúp nâng cao hiệu quả làm mát

Do toàn bộ ampli và DSP được đặt trực tiếp bên trong thùng loa, khả năng giải nhiệt là một yếu tố quan trọng đối với TONYLEE HL210-DSP. Sản phẩm sử dụng bộ tản nhiệt được đúc theo thiết kế riêng với cấu trúc tổ ong Honeycomb. Thiết kế này giúp tăng diện tích tiếp xúc giữa bộ phận tản nhiệt và không khí, từ đó nâng cao hiệu quả giải nhiệt trong quá trình loa hoạt động.

Ngoài hệ thống tản nhiệt dạng tổ ong, HL210-DSP còn sử dụng quạt làm mát. Việc kết hợp cả cấu trúc tản nhiệt và quạt hỗ trợ duy trì điều kiện hoạt động phù hợp cho ampli và DSP khi hệ thống phải vận hành trong thời gian dài.

9. Hệ thống bảo vệ toàn diện giúp TONYLEE HL210-DSP vận hành ổn định

Một hệ thống loa active chuyên nghiệp không chỉ cần công suất lớn mà còn phải có các cơ chế bảo vệ phù hợp. TONYLEE HL210-DSP được tích hợp nhiều lớp bảo vệ cho module khuếch đại và hệ thống loa.

Các tính năng gồm bảo vệ DC, bảo vệ ngắn mạch, bảo vệ quá nhiệt, bảo vệ quá tải đầu vào, quá tải đầu ra, bảo vệ khởi động mềm, bảo vệ quá áp và bảo vệ thấp áp.

Hệ thống bảo vệ đa lớp giúp thiết bị phản ứng tốt hơn trước nhiều tình huống điện và tín hiệu bất thường có thể xảy ra trong quá trình sử dụng thực tế. Đây là yếu tố đặc biệt cần thiết đối với những hệ thống âm thanh chuyên nghiệp phải hoạt động liên tục trong thời gian dài.

10. Kết nối XLR thuận tiện khi liên kết nhiều module

TONYLEE HL210-DSP sử dụng cổng Female XLR cho tín hiệu đầu vào và Male XLR cho tín hiệu đầu ra. Cấu hình này thuận tiện trong quá trình truyền tín hiệu giữa các module hoặc liên kết loa với hệ thống xử lý âm thanh phía trước.

Phần cấp nguồn sử dụng Power Connector với cả kết nối nguồn vào và nguồn ra. Dải điện áp hoạt động của thiết bị gồm 100V–130V hoặc 220V–240V, sai số ±10%, tần số 50/60Hz.

Mức tiêu thụ điện được công bố ở điều kiện 1/8 công suất đầu ra là 117W.

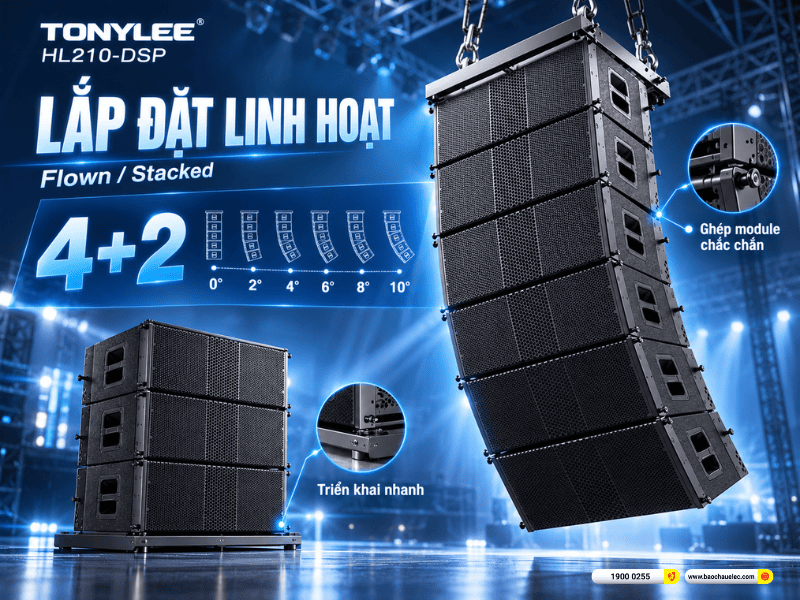

11. Hệ thống lắp đặt linh hoạt với cấu hình treo hoặc xếp chồng

TONYLEE HL210-DSP được phát triển với hệ thống phụ kiện hỗ trợ nhiều phương án triển khai khác nhau. Theo thông tin sản phẩm, loa có thể được sử dụng theo kiểu Flown – treo cụm loa hoặc Stacked – xếp chồng, đồng thời hỗ trợ cấu hình 4+2.

Khả năng thay đổi góc giữa các module theo sáu mức từ 0° đến 10° giúp kỹ thuật viên linh hoạt hơn trong quá trình định hình cụm line array. Việc triển khai được thiết kế theo hướng thao tác đơn giản và nhanh, phù hợp cả với công trình cố định lẫn những hệ thống cần thường xuyên lắp đặt và tháo dỡ.

Thiết kế này cũng cho phép TONYLEE HL210-DSP dễ dàng thích ứng với nhiều quy mô hệ thống khác nhau thay vì chỉ giới hạn ở một cấu hình cố định.

12. Ứng dụng thực tế của Loa Line Array TONYLEE HL210-DSP

TONYLEE định hướng HL210-DSP cho các ứng dụng small to medium-scale sound reinforcement và fixed installation, tức các hệ thống tăng cường âm thanh quy mô nhỏ đến trung bình và các công trình lắp đặt cố định.

Với thiết kế line array active, công suất Peak 3200W, DSP tích hợp, khả năng ghép nhiều module và kiểm soát góc phủ ngang 90°, HL210-DSP phù hợp với những hệ thống yêu cầu khả năng bố trí nhiều thùng loa để tạo vùng phủ âm rộng hơn.

Sản phẩm cũng phù hợp với các hệ thống muốn giảm số lượng thiết bị khuếch đại rời nhờ ampli Class D đã được tích hợp trực tiếp bên trong. Ba preset FRONT FIELD, 4-8 BOX và 9-12 BOX tiếp tục hỗ trợ khả năng triển khai ở nhiều cấu hình module khác nhau.
