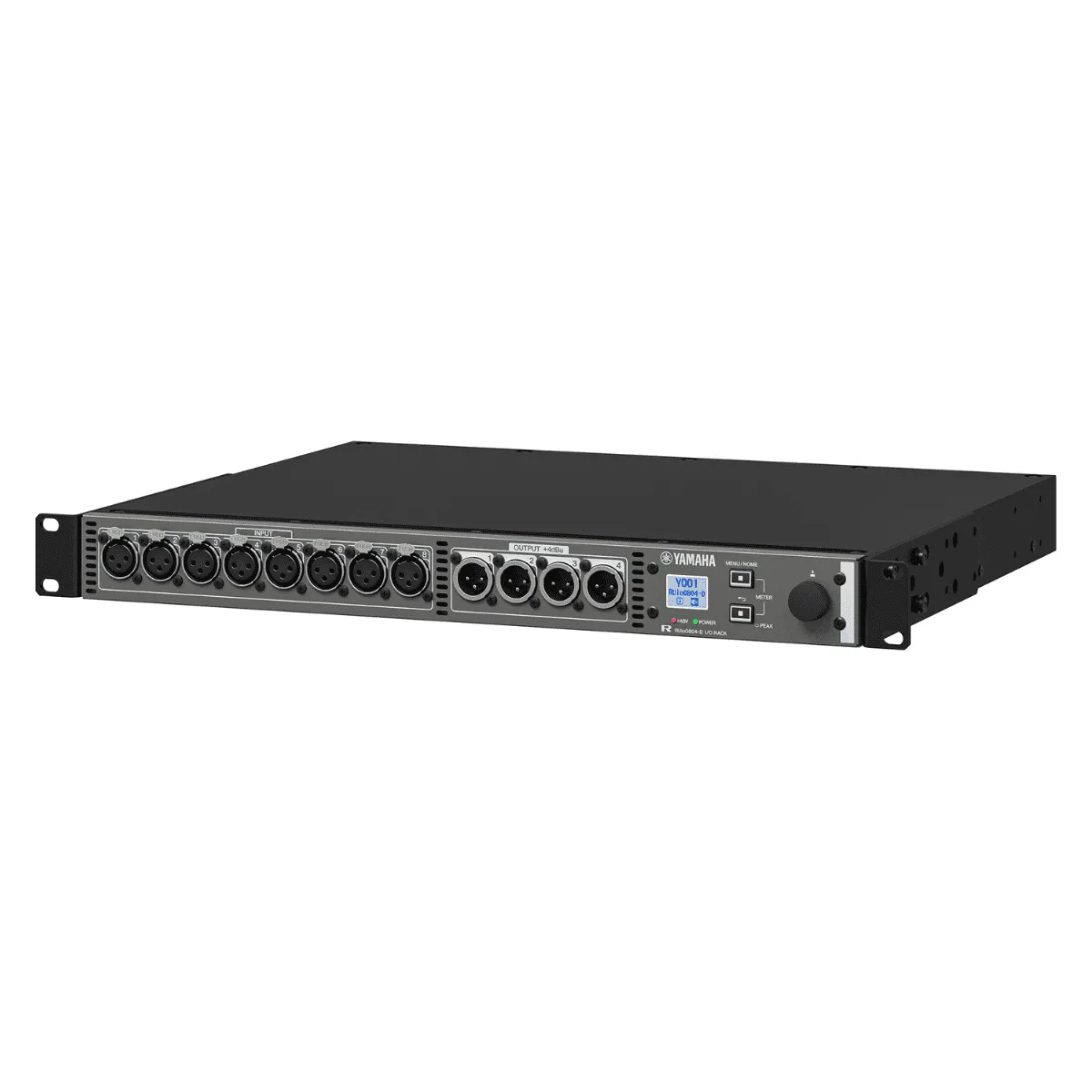

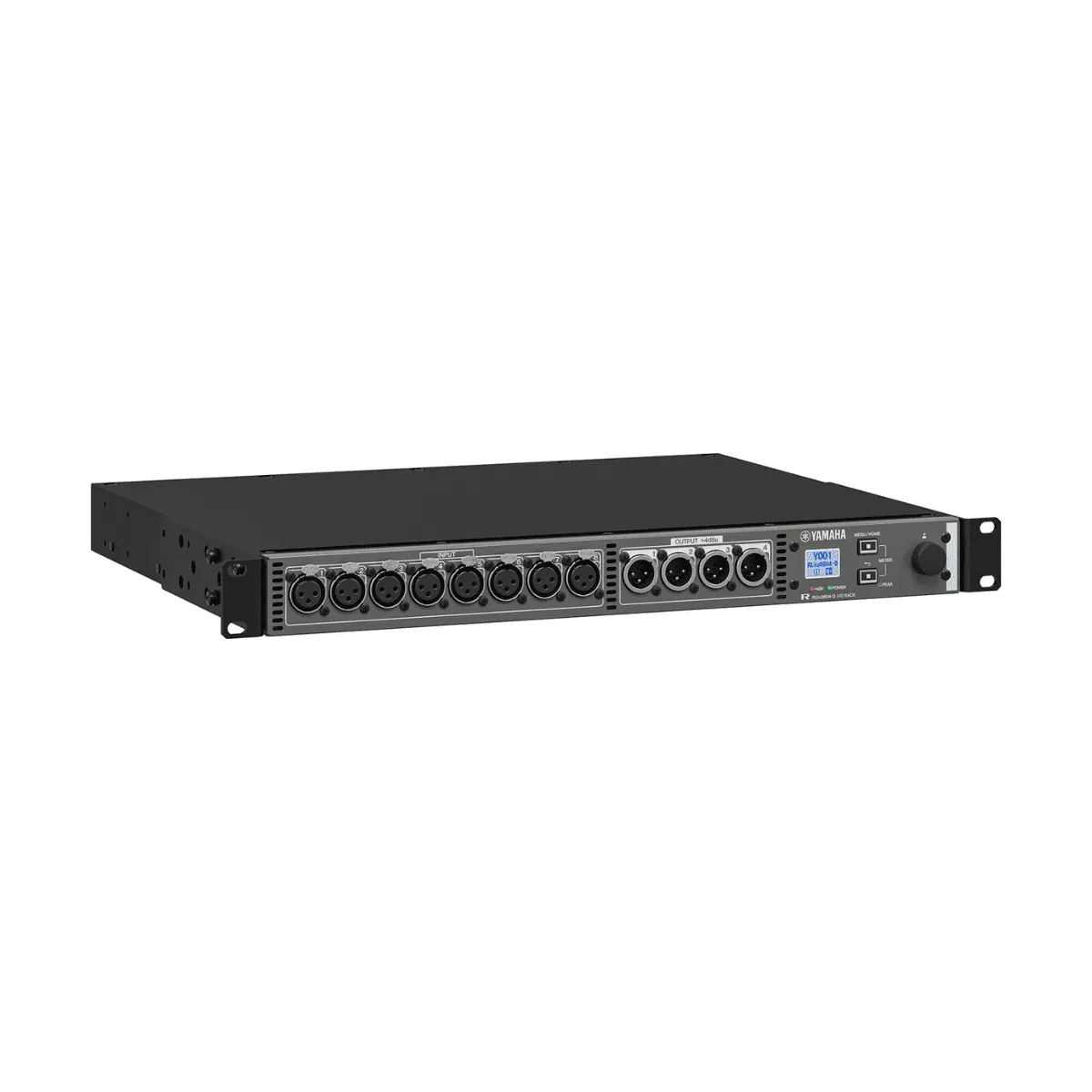

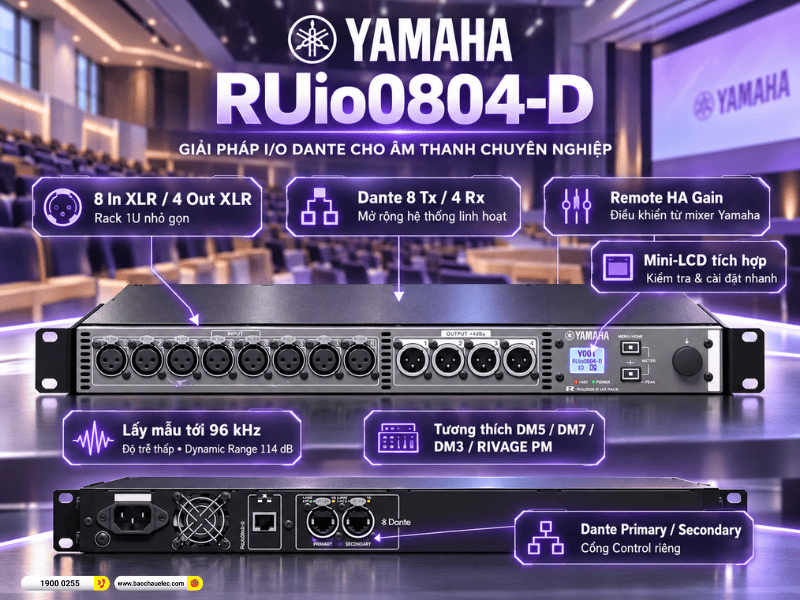

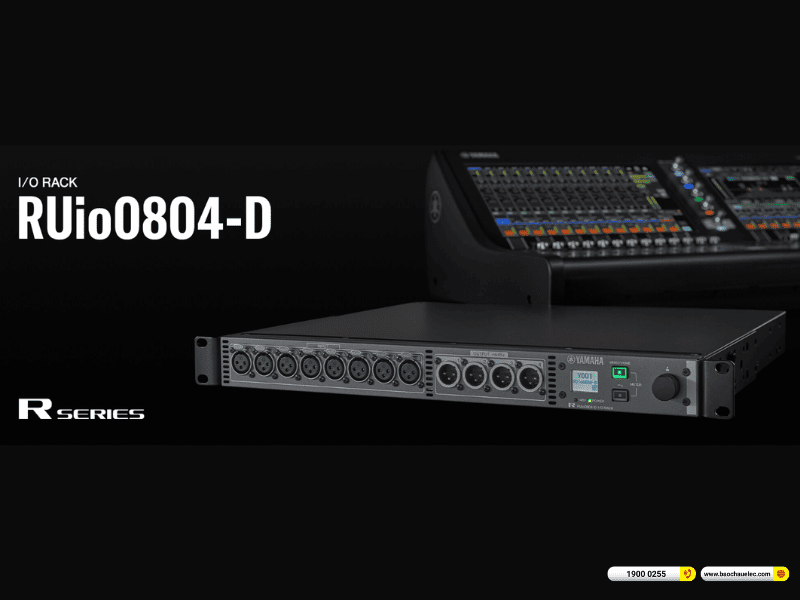

Rack I/O Yamaha RUio0804-D là Rack I/O stagebox 1U tương thích Dante, được thiết kế dành cho các hệ thống âm thanh chuyên nghiệp cần mở rộng kết nối gọn gàng và linh hoạt. Sản phẩm sở hữu 8 ngõ vào analog, 4 ngõ ra analog, Dante 8 kênh truyền/4 kênh nhận, hỗ trợ Remote HA Gain, màn hình mini-LCD và khả năng tích hợp với các bàn mixer, bộ xử lý Yamaha như DM5, DM7, DM3 và RIVAGE PM.
1. Sở hữu 8 ngõ vào, 4 ngõ ra analog trong thiết kế rack 1U nhỏ gọn
Điểm nổi bật đầu tiên của Rack I/O Yamaha RUio0804-D nằm ở khả năng cung cấp 8 ngõ vào analog và 4 ngõ ra analog trong một thiết bị có chiều cao chỉ 1U. Cấu hình này đặc biệt phù hợp với những hệ thống âm thanh đã có mixer hoặc processor trung tâm nhưng cần bổ sung thêm một số lượng kênh I/O vừa đủ tại sân khấu, khu vực biểu diễn hoặc một vị trí cách xa bàn điều khiển.
Thay vì phải sử dụng một stagebox có số lượng kênh lớn hơn nhiều so với nhu cầu thực tế, RUio0804-D mang đến cấu hình 8 Input / 4 Output gọn gàng, giúp hệ thống dễ triển khai và tối ưu không gian tủ rack. Đây là lợi thế rõ rệt trong các hệ thống sân khấu, nhà hát, sự kiện, hội trường hoặc hệ thống âm thanh cố định cần mở rộng một số đường tín hiệu mà không muốn làm cấu hình trở nên cồng kềnh.

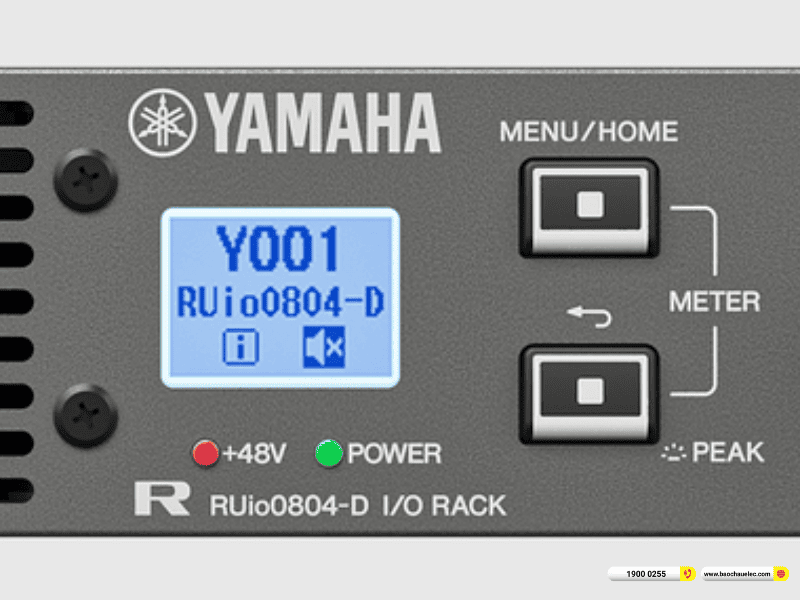

Màn hình mini-LCD cho phép kiểm tra và cài đặt trực tiếp ngay trên thiết bị
Thiết bị Yamaha RUio0804-D không phụ thuộc hoàn toàn vào mixer hay máy tính để kiểm tra trạng thái hoạt động. Thiết bị được tích hợp màn hình mini-LCD ở mặt trước, cho phép người dùng trực tiếp theo dõi và thiết lập các thông số liên quan đến Dante cũng như input/output.
Đây là một thiết kế rất thực tế đối với thiết bị thường xuyên được lắp trong tủ rack. Khi cần kiểm tra nhanh một thông số hoặc xác nhận trạng thái của stagebox, kỹ thuật viên có thể thao tác ngay tại RUio0804-D thay vì phải quay lại bàn mixer hoặc mở phần mềm điều khiển trên máy tính.
Phím điều khiển và núm xoay hỗ trợ thao tác nhanh
Bên cạnh màn hình LCD, mặt trước RUio0804-D còn được trang bị các phím chức năng và núm xoay điều khiển. Bố cục này giúp người dùng thực hiện các thao tác cơ bản trực tiếp trên thiết bị. Trong trường hợp xảy ra lỗi, hệ thống phím và đèn LED có thể sáng để hỗ trợ người vận hành nhanh chóng nhận biết trạng thái, từ đó giảm thời gian kiểm tra khi xử lý hệ thống.

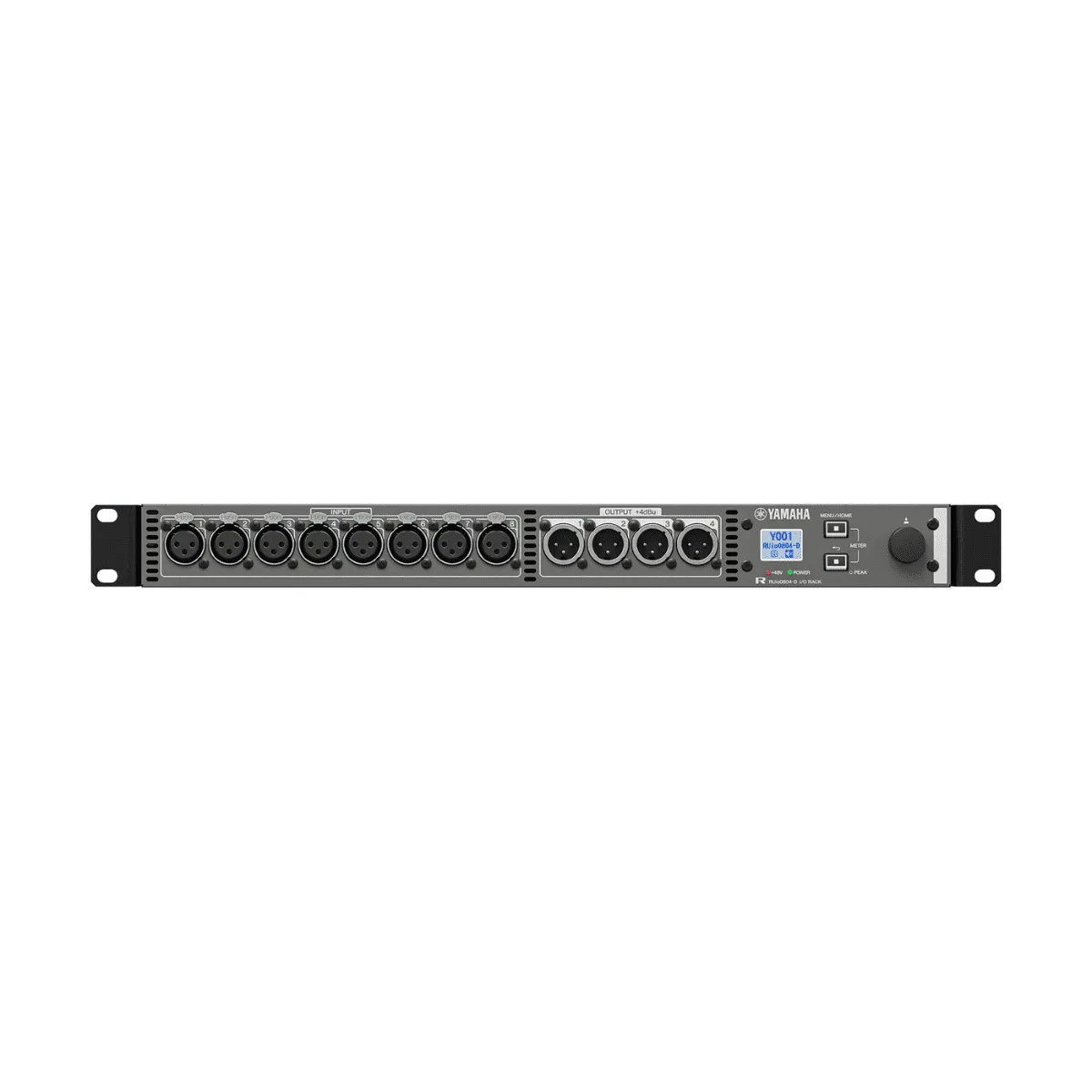

8 cổng XLR Input bố trí trực tiếp ở mặt trước
Yamaha RUio0804-D được trang bị 8 cổng XLR analog input, bố trí theo một hàng rõ ràng ở mặt trước thiết bị. Các đầu vào được đánh số từ 1 đến 8, giúp kỹ thuật viên dễ nhận diện và kết nối nguồn tín hiệu trong quá trình lắp đặt cũng như vận hành.
Thiết kế đưa toàn bộ input ra phía trước đặc biệt thuận tiện khi RUio0804-D được gắn trong rack. Người dùng có thể kết nối hoặc thay đổi dây tín hiệu mà không phải thao tác phức tạp phía sau tủ thiết bị.

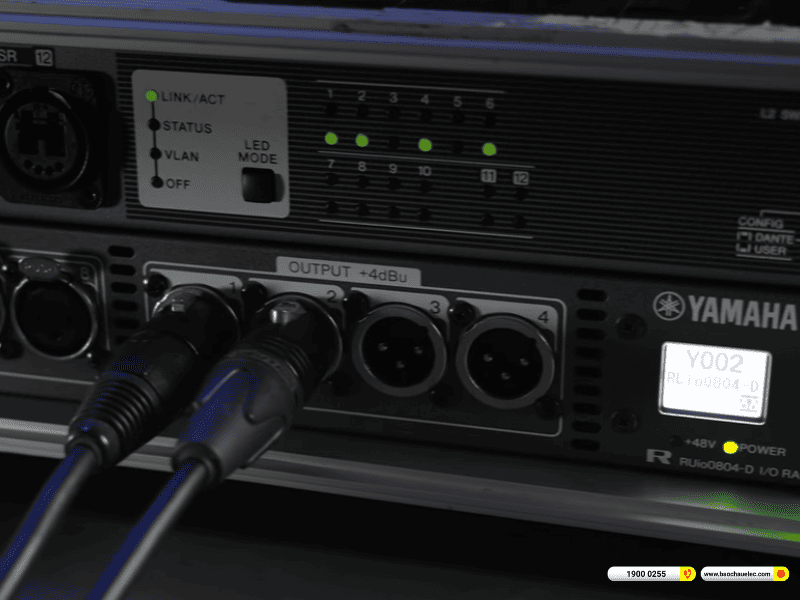

4 cổng XLR Output đáp ứng linh hoạt nhu cầu phân phối tín hiệu
Bên cạnh 8 đầu vào, RUio0804-D còn có 4 ngõ ra analog XLR. Các output này giúp thiết bị không chỉ đảm nhiệm việc đưa tín hiệu từ sân khấu vào mạng Dante mà còn có khả năng nhận tín hiệu từ mạng và chuyển thành tín hiệu analog để cấp tới những thiết bị cần thiết.
Trong thực tế, tính năng này rất hữu ích khi người dùng cần gửi một vài đường output đến những thiết bị đặt xa bàn mixer mà không muốn kéo nhiều đường tín hiệu analog dài xuyên suốt hệ thống.
2. Kết nối Dante 8 Transmit và 4 Receive cho hệ thống âm thanh mạng linh hoạt
Một trong những giá trị quan trọng nhất của Rack I/O Yamaha RUio0804-D là khả năng tương thích với mạng âm thanh Dante. Thiết bị hỗ trợ 8 kênh Dante Transmit và 4 kênh Dante Receive, tương ứng với 8 đầu vào và 4 đầu ra analog được tích hợp.
Nhờ Dante, RUio0804-D có thể được đặt tại khu vực gần nguồn tín hiệu trong khi bàn mixer hoặc bộ xử lý được bố trí ở một vị trí hoàn toàn khác. Tín hiệu âm thanh có thể được truyền qua mạng thay vì phụ thuộc vào việc kéo nhiều đường dây analog riêng biệt.
Điều này tạo ra khả năng thiết kế hệ thống linh hoạt hơn, đặc biệt trong sân khấu, nhà hát, hội trường hoặc các công trình có khoảng cách lớn giữa khu vực biểu diễn và vị trí vận hành.
Bố trí RUio0804-D tại vị trí thuận tiện nhất trong hệ thống
Trong hệ thống âm thanh truyền thống, vị trí của stagebox thường phụ thuộc khá nhiều vào đường đi của cáp tín hiệu. Với Dante, RUio0804-D có thể được bố trí gần micro, nhạc cụ hoặc thiết bị phát tín hiệu hơn, trong khi mixer vẫn có thể đặt tại vị trí FOH thuận tiện cho kỹ thuật viên.
Nhờ đó, thiết bị trở thành một điểm I/O nhỏ gọn có thể được bổ sung vào đúng nơi hệ thống đang thiếu input hoặc output.
Dante Primary và Secondary hỗ trợ xây dựng hệ thống dự phòng

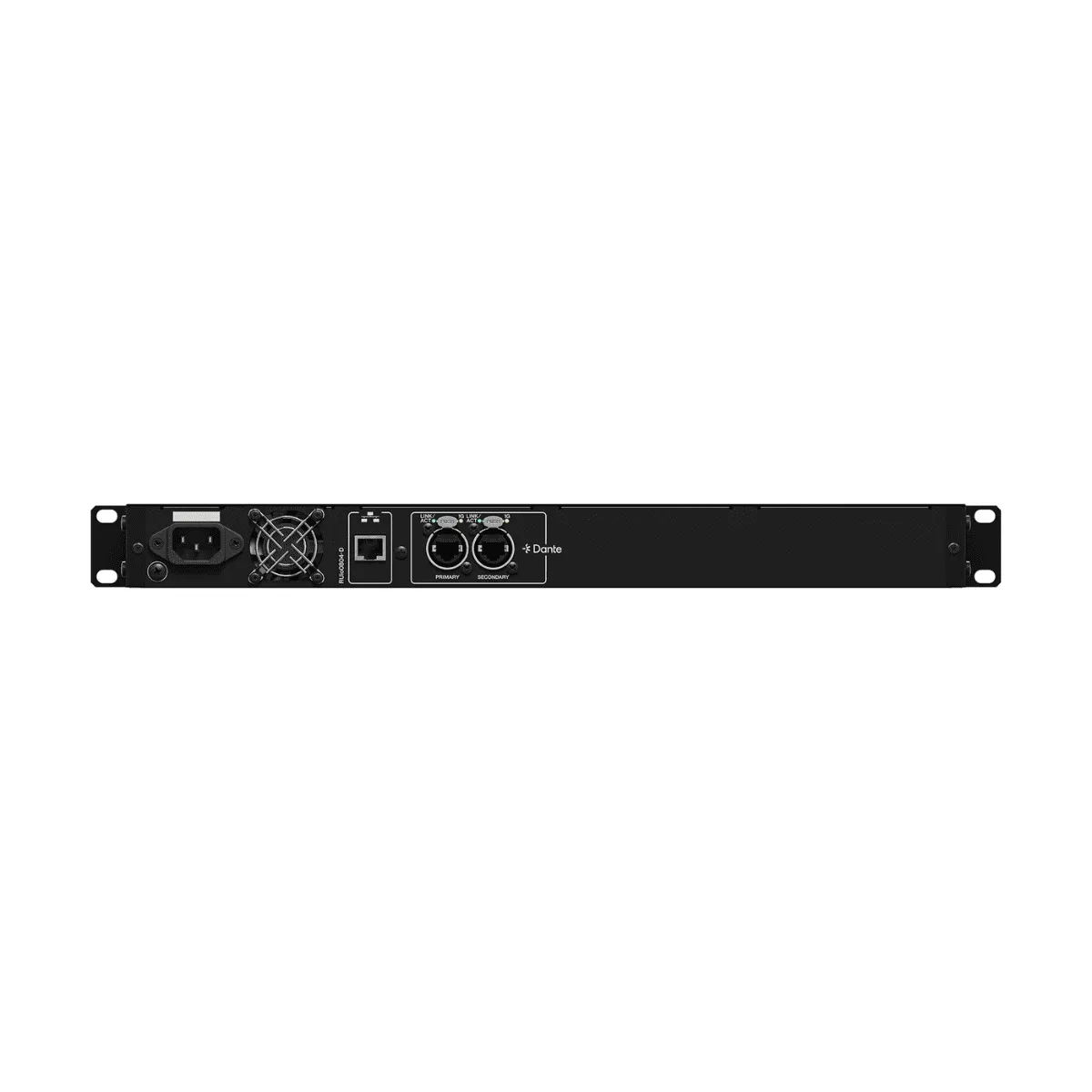

Mặt sau Yamaha RUio0804-D được trang bị kết nối Dante Primary và Secondary. Dante hỗ trợ cơ chế redundancy, tạo điều kiện xây dựng hệ thống mạng âm thanh có đường dự phòng khi cấu hình phù hợp.
Đây là một yếu tố đáng quan tâm trong những hệ thống âm thanh chuyên nghiệp, nơi tính ổn định và khả năng duy trì hoạt động của hệ thống có vai trò rất quan trọng.
3. Điều khiển Remote HA Gain trực tiếp từ bàn mixer Yamaha
Remote HA Gain là một trong những tính năng mang lại nhiều tiện ích nhất khi Yamaha RUio0804-D được sử dụng trong hệ sinh thái âm thanh số Yamaha.
Khi RUio0804-D được kết nối qua Dante với bàn trộn kỹ thuật số Yamaha tương thích, thiết bị có thể được mount dưới dạng một Dante device. Từ đó, kỹ thuật viên có thể điều khiển HA Gain và các thông số liên quan từ xa mà không phải trực tiếp tới vị trí đặt stagebox.
Trong một hệ thống live sound, RUio0804-D có thể nằm gần sân khấu trong khi kỹ thuật viên ngồi tại FOH cách đó một khoảng khá xa. Khả năng Remote HA Gain giúp việc cân chỉnh trở nên thuận tiện hơn, đặc biệt khi phải kiểm tra hoặc thay đổi mức tín hiệu trong quá trình soundcheck và vận hành chương trình.
Tích hợp đồng bộ với hệ sinh thái mixer Yamaha
Yamaha RUio0804-D được thiết kế để tích hợp với nhiều dòng bàn trộn và hệ thống xử lý của Yamaha như DM5, DM7, DM3 và RIVAGE PM.
Việc RUio0804-D trở thành một phần trong hệ thống Dante của mixer giúp quá trình quản lý patching, input/output và HA Gain trở nên tập trung hơn. Thay vì phải vận hành stagebox như một thiết bị hoàn toàn độc lập, người dùng có thể quản lý nhiều thành phần của hệ thống ngay từ khu vực điều khiển chính.
4. Cổng Control riêng biệt giúp quản lý ổn định trong những hệ thống Dante lớn
Ngoài các cổng Dante phục vụ truyền tín hiệu âm thanh, Yamaha RUio0804-D còn được trang bị cổng điều khiển chuyên dụng. Cổng Control này cho phép người dùng cấu hình một địa chỉ mạng riêng dành cho việc quản lý thiết bị. Đây là một tính năng đặc biệt hữu ích khi RUio0804-D được sử dụng trong những hệ thống có số lượng thiết bị Dante lớn hoặc cấu trúc mạng phức tạp.
Thay vì để toàn bộ dữ liệu điều khiển đi chung với mạng Dante, người dùng có thể xây dựng một mạng control riêng biệt. Cách tổ chức này giúp việc quản lý thiết bị có tính hệ thống hơn và hạn chế ảnh hưởng tới mạng Dante đang đảm nhiệm nhiệm vụ truyền tải âm thanh.
Đây cũng là một trong những đặc điểm cho thấy Yamaha RUio0804-D không chỉ hướng đến những hệ thống nhỏ mà còn có khả năng trở thành một phần trong các cấu hình âm thanh chuyên nghiệp có quy mô lớn hơn.
5. Tương thích Yamaha R Remote và ProVisionaire Design, linh hoạt cả khi không có mixer
Khả năng điều khiển Yamaha RUio0804-D không chỉ giới hạn trong việc sử dụng cùng bàn mixing console. Thiết bị còn hỗ trợ Yamaha R Remote, giúp RUio0804-D có thể đảm nhiệm vai trò một Dante interface nhỏ gọn trong những hệ thống không nhất thiết phải có bàn mixer.
Thông qua R Remote, người dùng có thể quản lý HA Gain và các thông số khác của thiết bị. Điều này mở rộng phạm vi ứng dụng của RUio0804-D sang nhiều cấu hình khác nhau, chẳng hạn hệ thống ghi âm hoặc các ứng dụng Dante cần input/output analog nhưng không cần bàn điều khiển truyền thống.
Điều khiển bằng ProVisionaire Design khi kết hợp processor Yamaha
Khi Yamaha RUio0804-D được sử dụng cùng các processor Yamaha tương thích, người dùng có thể quản lý các thông số thông qua ProVisionaire Design. Tính năng này đặc biệt phù hợp với những hệ thống âm thanh lắp đặt cố định, nơi bộ xử lý có thể đảm nhiệm vai trò trung tâm thay vì sử dụng mixing console.
Sự kết hợp giữa Dante, R Remote và ProVisionaire Design giúp RUio0804-D có khả năng thích ứng với nhiều kiến trúc hệ thống khác nhau thay vì chỉ phục vụ một mô hình sử dụng duy nhất.
6. Chất lượng tín hiệu trong trẻo với Dynamic Range lên tới 114 dB
Yamaha định hướng RUio0804-D trở thành một thiết bị I/O có khả năng tiếp nhận âm thanh từ nguồn tín hiệu và truyền tải chúng một cách trung thực trước khi tín hiệu được xử lý ở những công đoạn tiếp theo.
Thiết bị có Dynamic Range 114 dB typ. tại DA Converter, trong khi Dynamic Range từ Input đến Output đạt 109 dB typ. tại Gain 0 dB. Đây là một thông số đáng quan tâm với một thiết bị I/O chuyên nghiệp khi RUio0804-D thường nằm ngay trong đường truyền tín hiệu của toàn bộ hệ thống. Đáp tuyến tần số của thiết bị được công bố ở mức +0,5 / -1,5 dB trong dải 20 Hz – 20 kHz, tham chiếu đầu ra +4 dBu tại 1 kHz, từ input tới output với Fs 48 kHz hoặc 96 kHz.
Độ méo hài thấp hỗ trợ truyền tải tín hiệu chính xác
Tổng méo hài của Yamaha RUio0804-D được công bố dưới 0,05% tại +4 dBu, 20 Hz – 20 kHz khi Gain ở mức 0 dB và tải 10 kΩ. Khi Gain được nâng lên +64 dB, THD vẫn được công bố ở mức dưới 0,15% trong cùng dải tần 20 Hz – 20 kHz.
Đối với stagebox, việc kiểm soát độ méo và duy trì khả năng truyền tải tín hiệu sạch là yếu tố quan trọng bởi đây là một trong những thiết bị đầu tiên tiếp nhận tín hiệu trước khi âm thanh đi sâu hơn vào quá trình mixing và processing.
7. Hỗ trợ tần số lấy mẫu lên tới 96 kHz và độ trễ tín hiệu thấp
Yamaha RUio0804-D hỗ trợ các mức sampling frequency 44,1 kHz, 48 kHz, 88,2 kHz và 96 kHz, cho phép thiết bị thích ứng với nhiều cấu hình hệ thống Dante khác nhau. Khả năng hoạt động ở mức lấy mẫu lên tới 96 kHz giúp RUio0804-D đáp ứng yêu cầu của các hệ thống âm thanh chuyên nghiệp đang vận hành ở tần số lấy mẫu cao.
Không chỉ chú trọng chất lượng tín hiệu, RUio0804-D còn có độ trễ thấp. Theo điều kiện đo được Yamaha cung cấp, Signal Delay đạt dưới 1,7 ms tại Fs = 96 kHz và 2,0 ms tại Fs = 48 kHz. Các giá trị này được đo từ RUio0804-D Input tới RUio0804-D Output khi kết nối với Yamaha DM5 qua Dante, trong đó Dante Receive Latency được thiết lập ở mức 0,25 ms. Thông số rõ ràng về điều kiện đo giúp người dùng có cơ sở chính xác hơn khi đánh giá khả năng triển khai RUio0804-D trong hệ thống Dante.
8. Hệ thống làm mát được tối ưu cho môi trường âm thanh chuyên nghiệp
Rack I/O Yamaha RUio0804-D được trang bị hệ thống quạt làm mát nhằm duy trì hoạt động ổn định trong chassis 1U nhỏ gọn. Ở chế độ quạt LOW, Yamaha công bố mức NC = 20, trong khi chế độ HIGH đạt NC = 25, được đo tại vị trí cách mặt trước thiết bị 1 mét.
Thiết bị có thể hoạt động trong dải nhiệt độ từ 0°C đến 40°C, đồng thời hỗ trợ nhiệt độ lưu trữ từ -20°C đến 60°C. Những thông số này đặc biệt hữu ích với các hệ thống rack chuyên nghiệp, nơi nhiều thiết bị được bố trí gần nhau và khả năng kiểm soát nhiệt độ ảnh hưởng trực tiếp tới quá trình vận hành lâu dài.
9. Yamaha RUio0804-D đáp ứng đa dạng ứng dụng sân khấu, sự kiện và lắp đặt cố định
Nhờ kết hợp giữa 8 input, 4 output, Dante, Remote HA Gain và thiết kế rack 1U, Yamaha RUio0804-D có thể được ứng dụng trong nhiều hệ thống âm thanh khác nhau.
Đối với sân khấu biểu diễn và live sound, RUio0804-D có thể đặt gần khu vực biểu diễn để tiếp nhận thêm micro, nhạc cụ hoặc các nguồn tín hiệu analog, sau đó đưa tín hiệu về bàn mixer thông qua Dante.
Trong hệ thống sự kiện, kích thước nhỏ và trọng lượng chỉ 3,7 kg giúp thiết bị dễ tích hợp vào rack lưu động, đặc biệt hữu ích khi chương trình phát sinh thêm một số lượng input hoặc output ngoài cấu hình ban đầu.
Với nhà hát hoặc hệ thống âm thanh lắp đặt, RUio0804-D có thể được đặt tại những khu vực cần bổ sung I/O mà không chiếm quá nhiều không gian trong rack.
Trong những cấu hình sử dụng processor Yamaha, thiết bị còn có thể được quản lý qua ProVisionaire Design. Nếu hệ thống không cần mixing console, RUio0804-D vẫn có thể vận hành như một Dante interface nhỏ gọn kết hợp với R Remote. Chính sự linh hoạt này giúp sản phẩm phù hợp với cả hệ thống di động lẫn cố định, từ những cấu hình cần bổ sung vài kênh I/O đến các hệ thống Dante quy mô lớn cần quản lý tập trung và chuyên nghiệp.
