Cách đấu dây loa âm trần đúng kỹ thuật và an toàn
Để hệ thống hoạt động ổn định, âm thanh đều, không bị rè, không quá tải ampli thì cách đấu dây loa âm trần phải được thực hiện đúng kỹ thuật ngay từ đầu. Đặc biệt với các dòng loa âm trần TOA, nhiều hệ thống sử dụng đường dây loa 100V hoặc 70V, khác khá nhiều so với cách đấu loa karaoke, loa nghe nhạc gia đình thông thường.
Bài viết dưới đây sẽ hướng dẫn chi tiết cách đấu dây loa âm trần TOA và các dòng loa âm trần thông dụng theo đúng nguyên tắc kỹ thuật, dễ hiểu ngay cả với người mới.
Cần hiểu đúng về hệ thống loa âm trần trước khi đấu dây
Trước khi đấu dây, cần xác định hệ thống loa âm trần đang dùng thuộc loại nào. Đây là bước rất quan trọng, vì mỗi loại sẽ có cách đấu khác nhau.

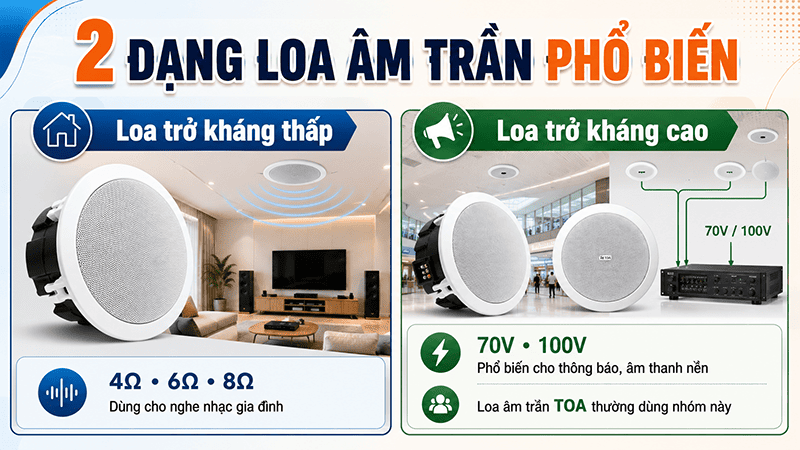

Thông thường, loa âm trần có 2 dạng chính:
- Loa âm trần trở kháng thấp, thường là loa 4Ω, 6Ω hoặc 8Ω. Loại này thường dùng cho hệ thống nghe nhạc gia đình, ampli nghe nhạc hoặc ampli đa vùng công suất nhỏ.
- Loa âm trần trở kháng cao, thường dùng đường dây 70V hoặc 100V. Đây là loại rất phổ biến trong hệ thống âm thanh thông báo, âm thanh nền, âm thanh công cộng. Các dòng loa âm trần TOA thường được ứng dụng nhiều trong nhóm này.
Điểm khác biệt lớn nhất là hệ loa 100V cho phép đấu nhiều loa trên cùng một tuyến dây, dễ mở rộng số lượng loa và phù hợp cho công trình có diện tích rộng. Tuy nhiên, khi đấu phải tính tổng công suất loa để không vượt quá công suất ampli.
Nói đơn giản: loa 8Ω không đấu kiểu 100V bừa được, còn loa 100V cũng không nên đấu như loa karaoke thông thường nếu chưa hiểu rõ thông số.
Nguyên tắc quan trọng khi đấu dây loa âm trần TOA
Với từ khóa cách đấu dây loa âm trần TOA, điều cần nhớ đầu tiên là phần lớn hệ thống loa âm trần TOA trong công trình sẽ dùng ampli thông báo có ngõ ra 100V hoặc 70V.
Khi đấu hệ thống này, người lắp đặt cần tuân thủ 4 nguyên tắc sau:
- Chọn đúng ngõ ra trên ampli. Nếu hệ thống dùng loa 100V thì đấu vào cọc COM và 100V trên ampli. Nếu dùng 70V thì đấu vào COM và 70V. Không đấu nhầm sang cổng 4Ω nếu hệ thống đang dùng loa 100V.
- Đấu đúng cực HOT và COM. Cực COM trên ampli sẽ đi về cực COM của loa. Cực 100V hoặc 70V trên ampli sẽ đi về cực HOT hoặc cực công suất tương ứng trên loa.
- Tính tổng công suất loa. Tổng công suất các loa trên cùng một ampli không được vượt quá công suất ampli. Tốt nhất nên để dư khoảng 20–30% công suất để hệ thống chạy bền và hạn chế méo tiếng.
- Không đấu lẫn nhiều kiểu trở kháng trong cùng một đường loa nếu không có thiết kế kỹ thuật rõ ràng. Ví dụ không nên vừa đấu loa 8Ω, vừa đấu loa 100V lung tung trên cùng một ngõ ra ampli.
Đây là những lỗi tưởng nhỏ nhưng hậu quả lại rất nặng. Một hệ thống loa âm trần có thể dùng vài năm không lỗi nếu đấu chuẩn, nhưng cũng có thể gây nóng ampli, rè loa, lệch tiếng chỉ vì đấu sai ngay từ đầu.

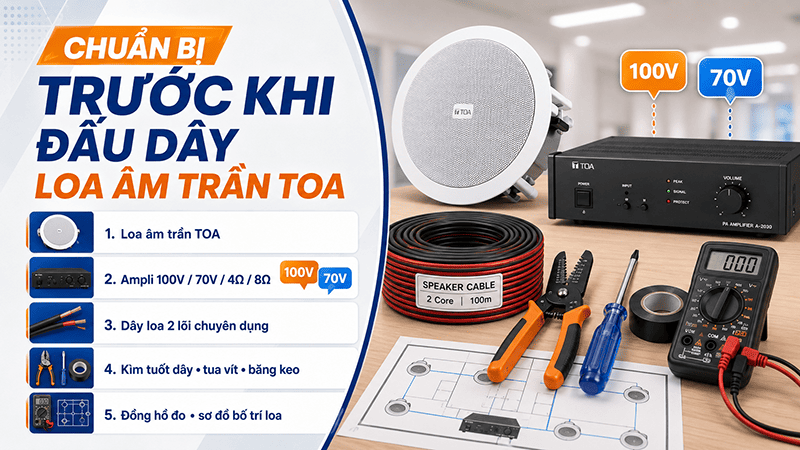

Chuẩn bị trước khi đấu dây loa âm trần
Trước khi thi công, cần chuẩn bị đầy đủ thiết bị và vật tư:
- Loa âm trần TOA hoặc loa âm trần phù hợp với hệ thống.
- Ampli thông báo hoặc ampli công suất có ngõ ra tương thích, ví dụ 100V, 70V hoặc 4Ω/8Ω tùy loại loa.
- Dây loa chuyên dụng, thường dùng dây 2 lõi, tiết diện phù hợp với chiều dài tuyến dây và công suất hệ thống.
- Kìm tuốt dây, tua vít, băng keo điện, domino hoặc jack nối nếu cần.
- Đồng hồ đo điện hoặc thiết bị kiểm tra dây để xác định tuyến dây, kiểm tra chập, đứt, nhầm cực.
- Sơ đồ bố trí loa theo mặt bằng thực tế.
Một điểm rất dễ bị xem nhẹ là dây loa. Không nên dùng dây quá nhỏ cho tuyến dây dài, vì sẽ gây hao hụt tín hiệu, âm lượng cuối tuyến yếu hơn đầu tuyến. Với công trình văn phòng, showroom, quán cafe hoặc nhà hàng, nên đi dây gọn gàng, có ống bảo vệ, tránh đi sát dây điện 220V để hạn chế nhiễu và đảm bảo an toàn.

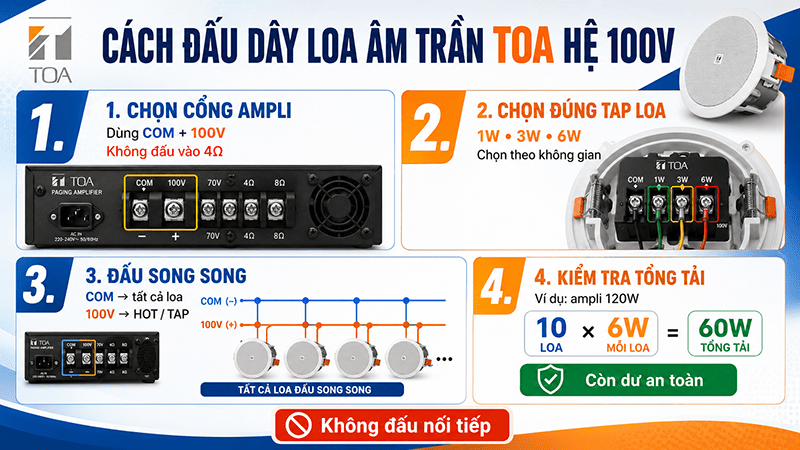

Cách đấu dây loa âm trần TOA hệ 100V
Đây là kiểu đấu phổ biến nhất trong các hệ thống loa âm trần TOA dùng cho thông báo và nhạc nền.
Bước 1: Xác định cổng ra trên ampli
Ở phía sau ampli thông báo thường có các cổng như COM, 100V, 70V, 4Ω hoặc 8Ω tùy model. Nếu hệ thống loa âm trần đang dùng đường dây 100V, hãy sử dụng cọc COM và 100V.
Không đấu dây vào cọc 4Ω nếu toàn bộ hệ thống là loa âm trần 100V. Đây là lỗi khá phổ biến khi người lắp chưa quen hệ âm thanh thông báo.
Bước 2: Xác định cực trên loa âm trần
Loa âm trần TOA thường có biến áp đi kèm và các mức tap công suất khác nhau, ví dụ 1W, 3W, 6W hoặc các mức tương đương tùy model. Người lắp cần chọn đúng mức công suất phù hợp với không gian.
Với khu vực nhỏ, trần thấp, âm thanh nền nhẹ, có thể chọn mức công suất thấp. Với khu vực rộng hơn, cần âm lượng lớn hơn, có thể chọn mức công suất cao hơn. Tuy nhiên, càng chọn mức công suất cao thì tổng tải loa càng lớn, ampli càng phải đủ công suất.
Bước 3: Đấu dây theo kiểu song song
Trong hệ thống loa âm trần 100V, các loa thường được đấu song song trên cùng tuyến dây. Nghĩa là dây COM từ ampli đi đến COM của tất cả loa. Dây 100V từ ampli đi đến cực HOT hoặc tap công suất đã chọn trên tất cả loa.
Có thể hiểu đơn giản:
- COM ampli nối với COM loa 1, COM loa 2, COM loa 3…
- 100V ampli nối với cọc công suất của loa 1, loa 2, loa 3…
Không đấu nối tiếp kiểu loa này sang loa kia rồi quay về ampli như một số người nhầm tưởng. Đấu sai kiểu có thể làm âm lượng yếu, lệch tải và khiến hệ thống hoạt động không ổn định.
Bước 4: Kiểm tra tổng công suất
Ví dụ, ampli có công suất 120W. Nếu lắp 10 loa âm trần, mỗi loa chọn mức 6W, tổng công suất là: 10 loa x 6W = 60W. Mức này phù hợp vì vẫn thấp hơn công suất ampli và còn dư tải an toàn.
Nhưng nếu lắp 25 loa, mỗi loa chọn 6W, tổng công suất là: 25 loa x 6W = 150W. Lúc này ampli 120W sẽ bị quá tải. Hệ thống có thể méo tiếng, nóng máy, tự ngắt hoặc giảm tuổi thọ thiết bị.
Công thức dễ nhớ: Tổng công suất loa = Số lượng loa x mức công suất mỗi loa
Tổng công suất loa nên nhỏ hơn công suất ampli, tốt nhất nên để dư khoảng 20–30%.
Cách đấu dây loa âm trần trở kháng thấp 8Ω
Không phải loa âm trần nào cũng là loa 100V. Một số loa âm trần dùng cho nghe nhạc gia đình, phòng khách, phòng ngủ, spa nhỏ hoặc hệ multi-room có thể là loa 8Ω.
Với loa 8Ω, cách đấu sẽ khác hệ 100V. Người dùng cần quan tâm đến tổng trở kháng khi ghép nhiều loa. Nếu đấu quá nhiều loa song song vào một kênh ampli, trở kháng tổng sẽ giảm thấp, dễ làm ampli nóng hoặc quá tải.
Ví dụ, 2 loa 8Ω đấu song song sẽ cho tổng trở khoảng 4Ω. Nếu tiếp tục đấu thêm nhiều loa song song, tổng trở có thể xuống quá thấp, không phù hợp với ampli.
Vì vậy, với loa âm trần 8Ω, không nên tự ý gom nhiều loa vào một cổng ampli nếu chưa tính trở kháng. Trường hợp cần lắp nhiều loa, nên dùng ampli đa vùng, bộ chia loa phù hợp hoặc chuyển sang hệ thống loa 100V để dễ triển khai hơn.

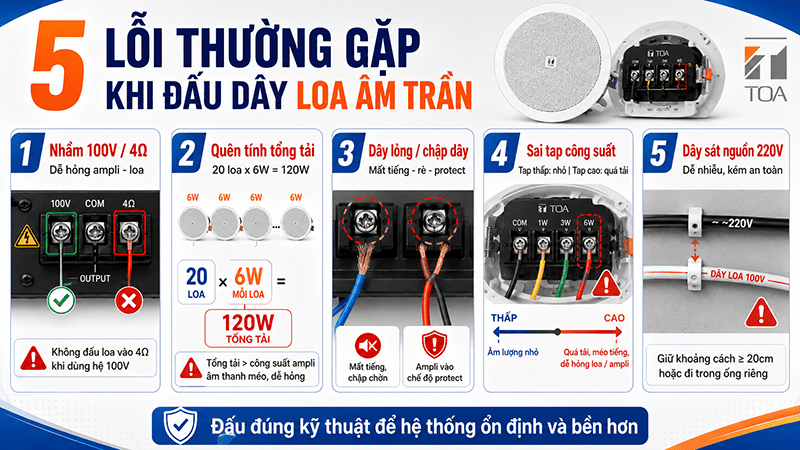

Những lỗi thường gặp khi đấu dây loa âm trần
Đấu nhầm cổng 100V và 4Ω
Đây là lỗi rất nguy hiểm. Hệ thống loa 100V phải đấu vào cổng 100V và COM. Loa trở kháng thấp phải đấu vào cổng trở kháng tương ứng. Đấu nhầm có thể khiến loa kêu bất thường, ampli nóng hoặc hư hỏng.
Không tính tổng công suất loa
Nhiều người chỉ quan tâm số lượng loa mà quên tính tổng công suất. Ví dụ cùng là 20 loa, nhưng nếu mỗi loa đặt 3W thì tổng là 60W, còn mỗi loa đặt 6W thì tổng đã là 120W. Nếu ampli không đủ công suất dự phòng, hệ thống sẽ hoạt động căng và kém bền.
Đấu lỏng dây, chập dây
Dây loa bị tuốt quá dài, lõi đồng thừa chạm nhau hoặc siết vít không chặt có thể gây chập, mất tiếng, rè tiếng hoặc làm ampli bảo vệ. Khi đấu xong cần kiểm tra kỹ từng điểm nối.
Chọn sai tap công suất
Nếu chọn tap quá thấp, âm thanh có thể nhỏ, thiếu rõ. Nếu chọn tap quá cao, tổng công suất tăng nhanh và dễ quá tải ampli. Vì vậy, cần chọn tap theo diện tích phòng, chiều cao trần, độ ồn môi trường và mục đích sử dụng.
Đi dây quá sát nguồn điện
Dây loa đi sát dây điện 220V trong thời gian dài có thể gây nhiễu hoặc mất an toàn nếu thi công không đúng chuẩn. Nên tách tuyến dây loa và dây điện, đặc biệt trong công trình lớn.
Bảo Châu Elec tư vấn và lắp đặt hệ thống loa âm trần đúng kỹ thuật

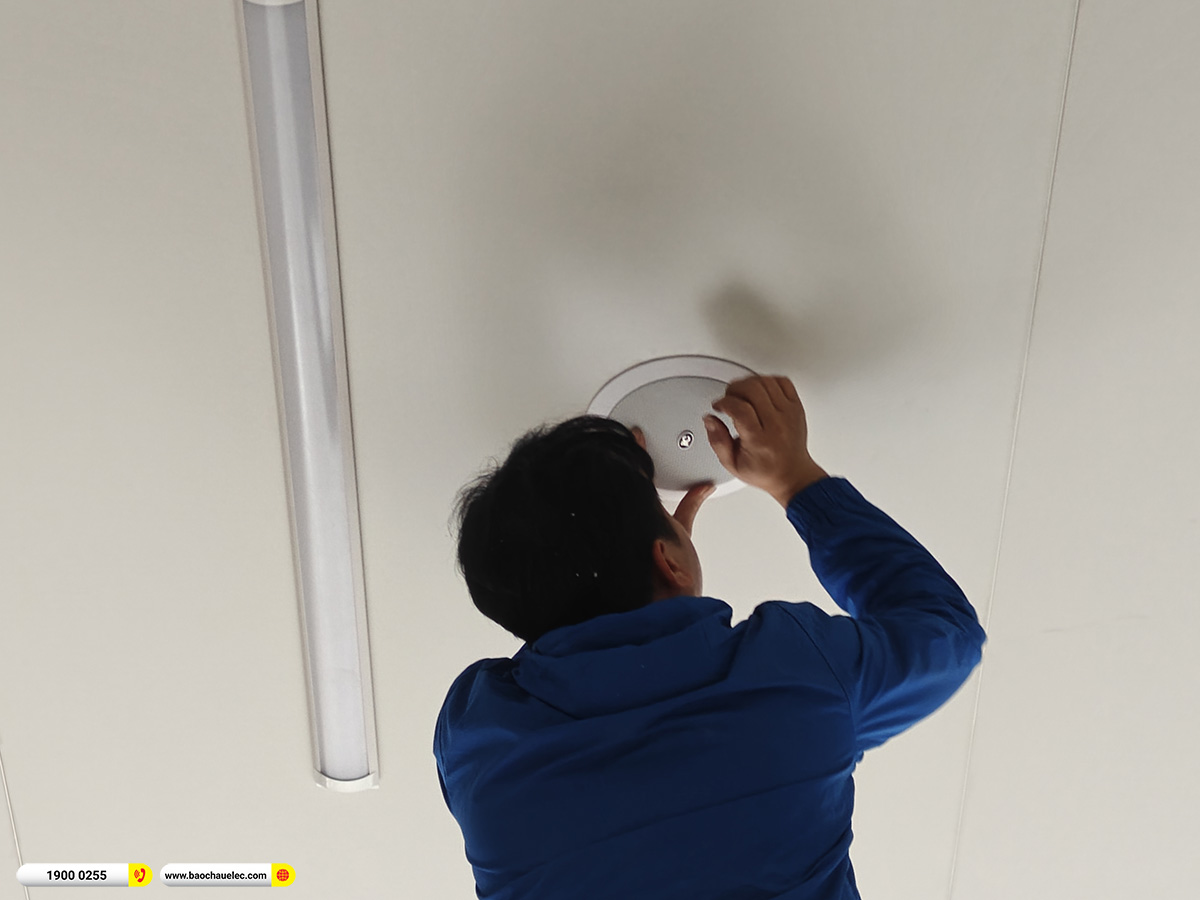

Với kinh nghiệm triển khai nhiều hệ thống âm thanh thông báo, âm thanh nền và loa âm trần cho gia đình, văn phòng, showroom, nhà hàng, khách sạn, trường học và công trình thương mại, Bảo Châu Elec hỗ trợ khách hàng từ khâu tư vấn thiết bị, tính công suất ampli, chọn số lượng loa, thiết kế tuyến dây đến lắp đặt và bàn giao thực tế.
Khi lắp đặt, kỹ thuật viên không chỉ đấu dây mà còn kiểm tra tổng tải, căn chỉnh âm lượng, test từng vùng loa, kiểm tra độ rõ tiếng và đảm bảo hệ thống vận hành ổn định sau khi bàn giao.
Nếu bạn đang tìm hiểu cách đấu dây loa âm trần TOA hoặc cần lắp đặt hệ thống loa âm trần cho công trình, hãy liên hệ Bảo Châu Elec để được tư vấn cấu hình phù hợp, thi công đúng kỹ thuật và tối ưu chi phí.
Cách đấu dây loa âm trần đúng kỹ thuật phụ thuộc vào loại loa, loại ampli và mục đích sử dụng. Một hệ thống loa âm trần hay và bền không chỉ nằm ở thương hiệu loa, mà còn nằm ở cách thiết kế, đi dây, đấu nối và kiểm tra thực tế. Đấu đúng ngay từ đầu sẽ giúp âm thanh rõ hơn, đều hơn, ampli chạy ổn định hơn và hạn chế tối đa lỗi trong quá trình sử dụng.
