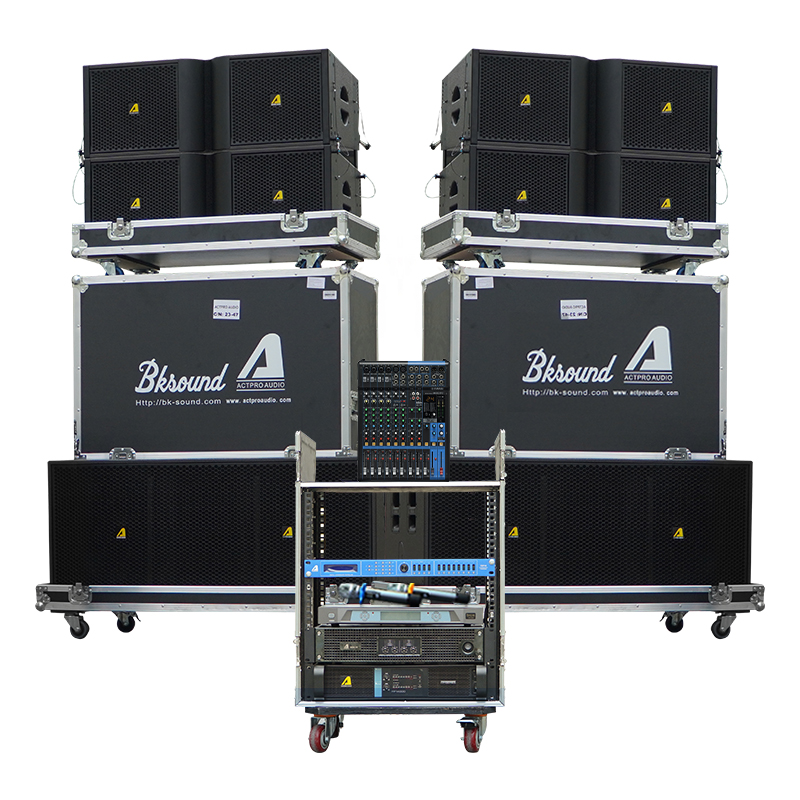

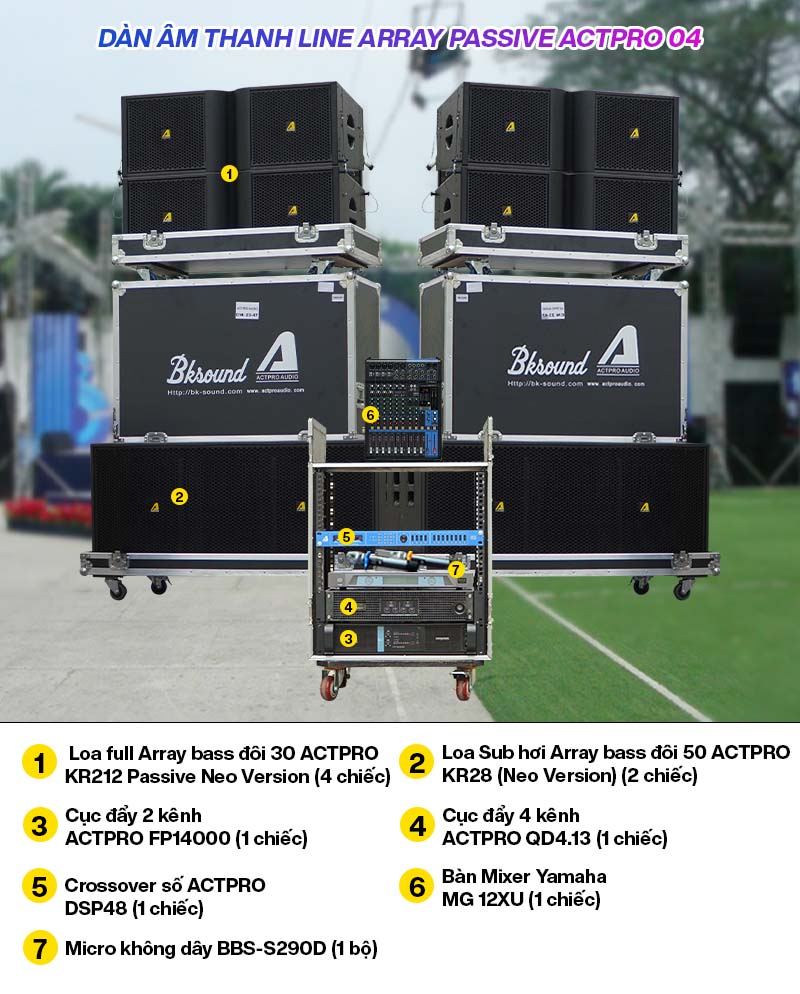

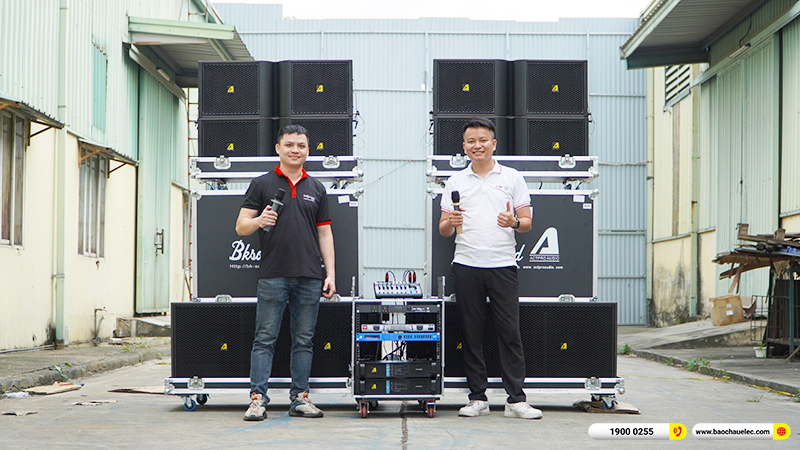

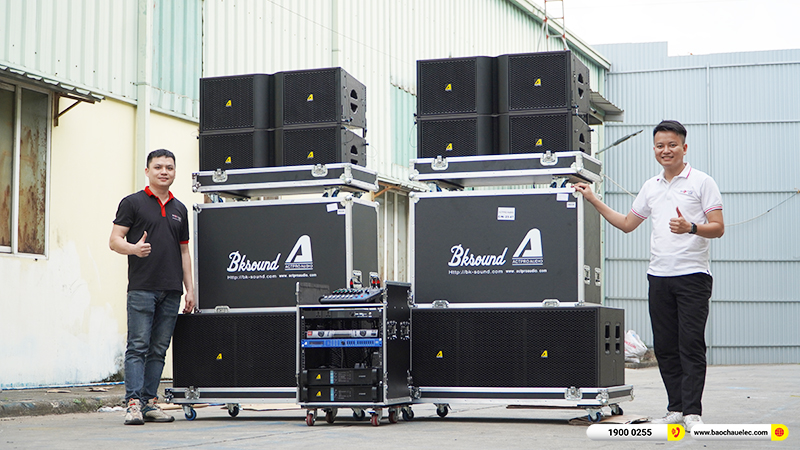

Ảnh thực tế trước khi cập nhật cấu hình, tham khảo cách bố trí và lắp đặt.

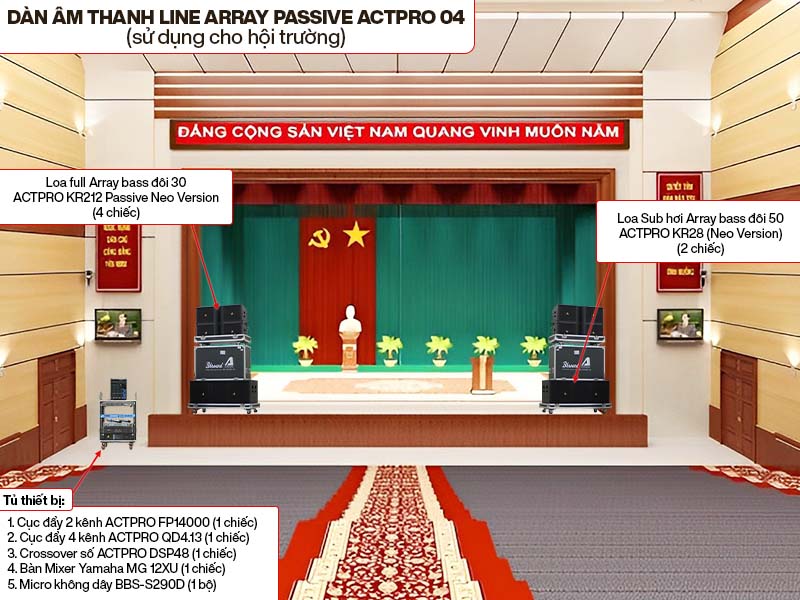

Dàn âm thanh Line Array Passive Actpro 04 là một giải pháp âm thanh chuyên nghiệp và mạnh mẽ cho các sân khấu, hội trường và sự kiện lớn có yêu cầu cao về âm thanh. Với khả năng chứa lượng khách khoảng 300-500 người, bộ dàn được thiết kế để đáp ứng các nhu cầu của các sự kiện như đám cưới và cho thuê sự kiện.

Với thương hiệu Actpro rất nổi tiếng ở Trung Quốc và được bán khắp các nước Châu Âu uy tín, chuyên nghiệp bộ Line Array Actpro là hàng chính hãng nhập khẩu trực tiếp với Hãng nên có giá tốt rẻ nhất hơn rất nhiều các dòng loa tự ráp tại Việt Nam.

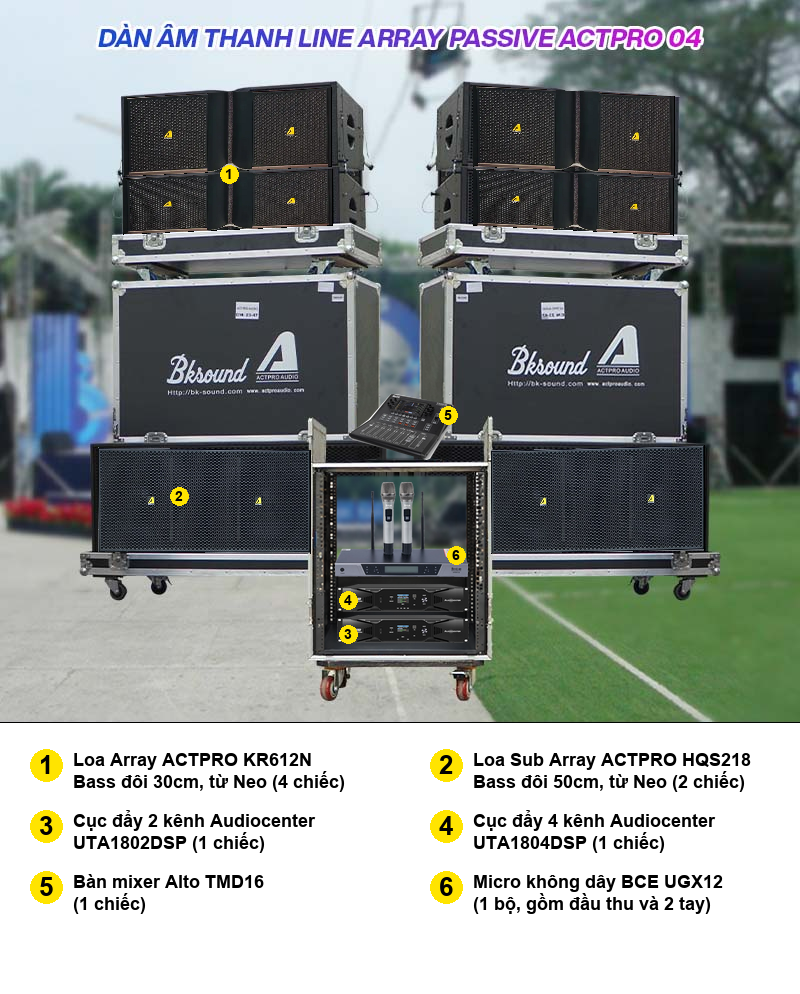

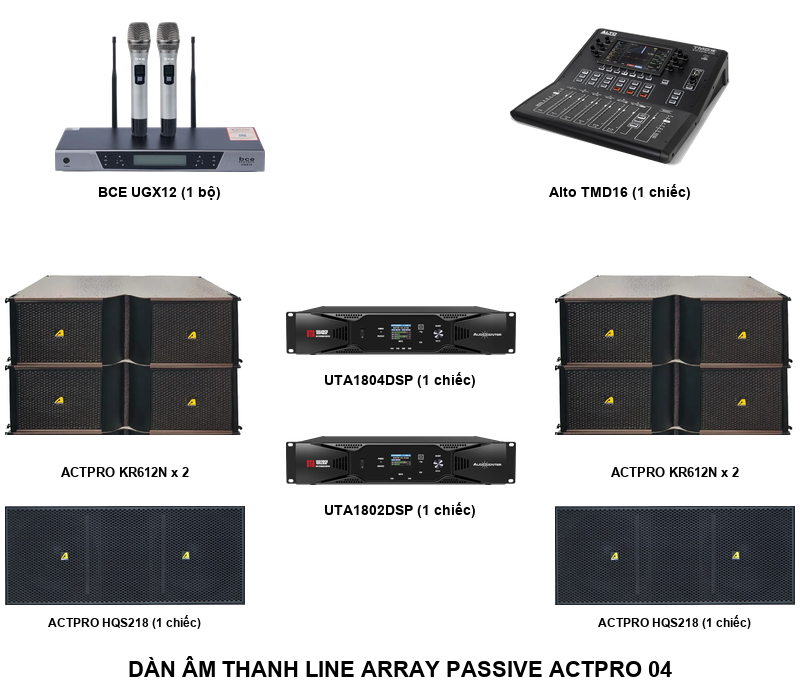

Cấu hình dàn âm thanh Line Array Passive Actpro 04 bao gồm:

• Loa Line Array ACTPRO KR612N: 4 chiếc.
• Loa Sub Array ACTPRO HQS218 (Neo): 2 chiếc.
• Cục đẩy công suất 2 kênh Audiocenter UTA1802DSP: 1 chiếc.
• Cục đẩy công suất 4 kênh Audiocenter UTA1804DSP: 1 chiếc.
• Bàn mixer Alto TMD16: 1 chiếc.
• Micro không dây BCE UGX12: 1 bộ, gồm đầu thu và 2 tay micro.

Đặc điểm chi tiết các thiết bị có trong dàn

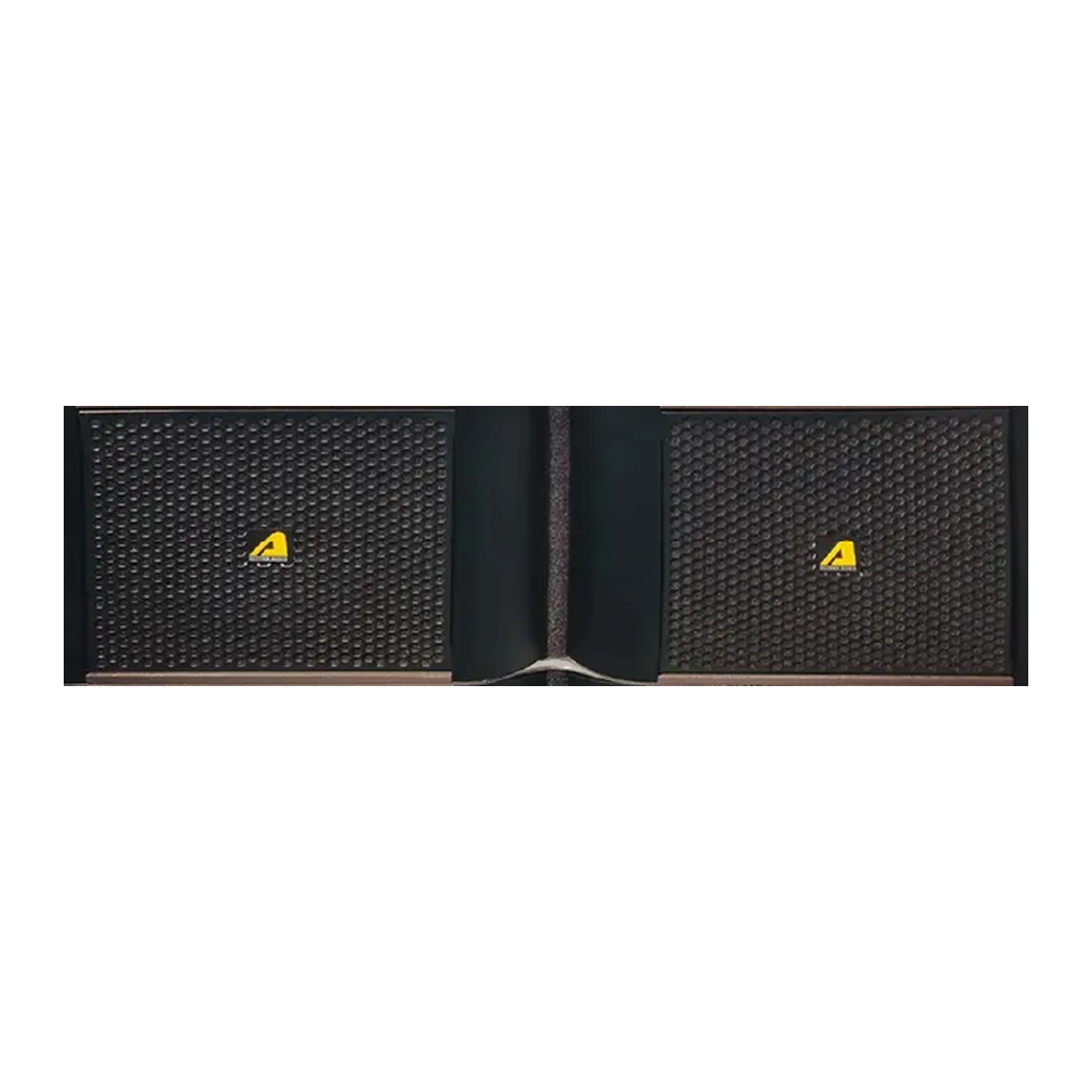

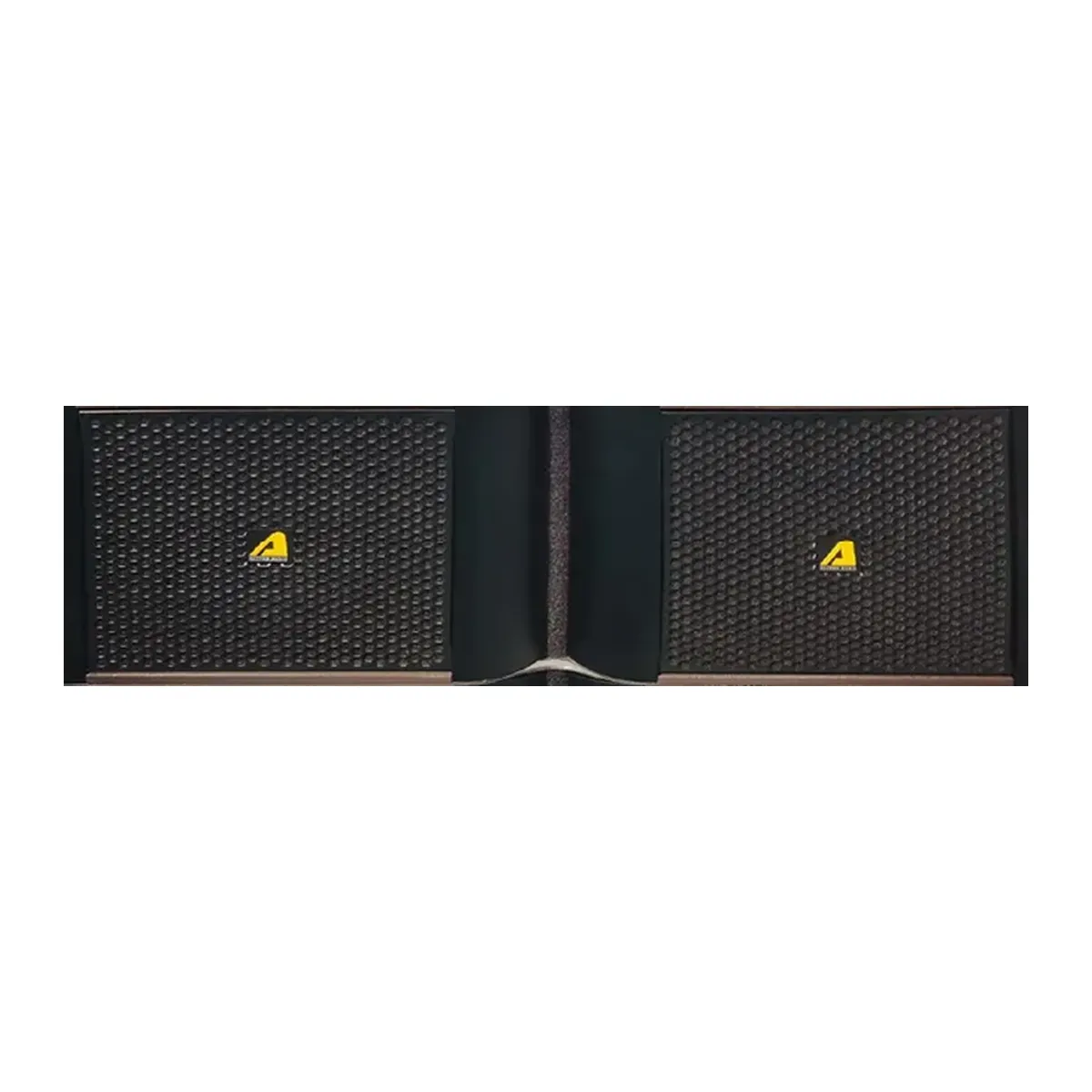

Loa Line Array ACTPRO KR612N

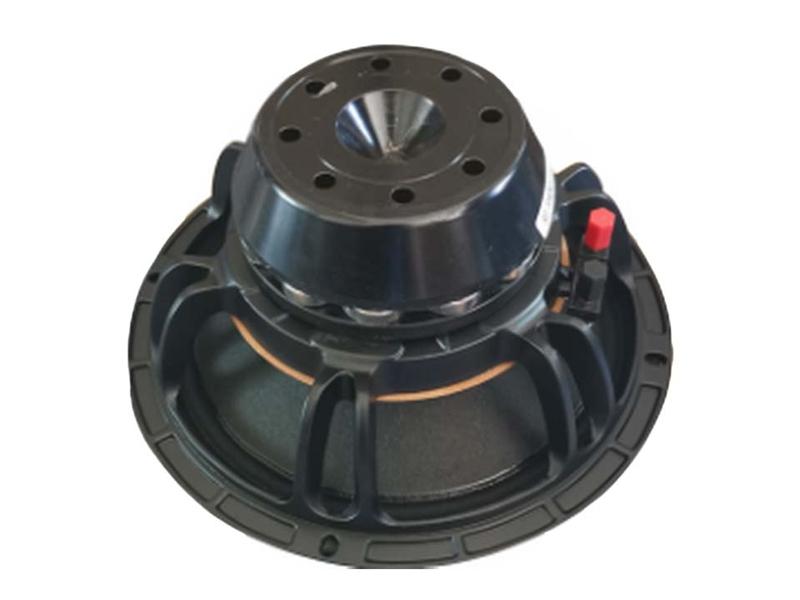

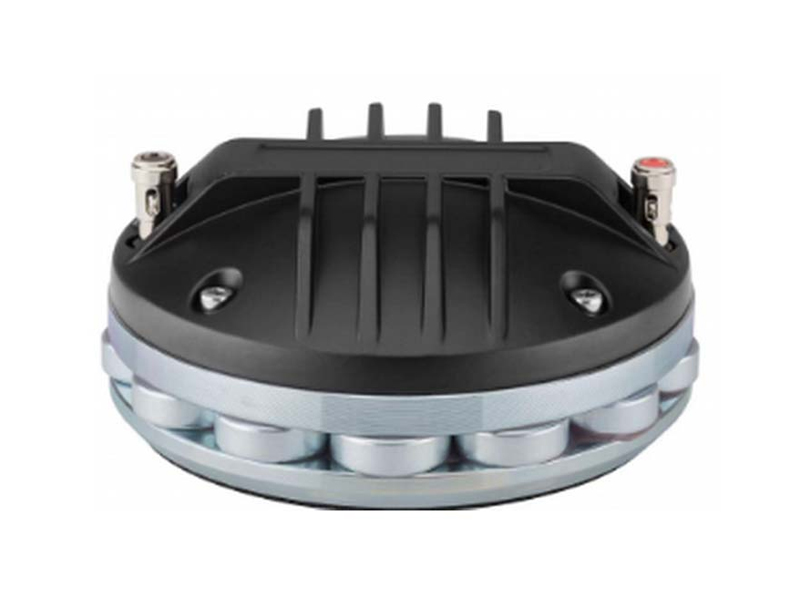

ACTPRO KR612N là loa line array passive sử dụng hai củ bass 30cm và hai củ treble 7,6cm với nam châm Neodymium. Bộ Actpro 04 sử dụng bốn loa, có thể bố trí thành hai cụm theo phương án lắp đặt phù hợp.

Mỗi loa có công suất RMS 1100W, công suất cực đại 4400W, dải tần 63Hz–18kHz và góc phủ H120° × V10°. Trở kháng 8Ω và kết nối Neutrik NL4 hỗ trợ tích hợp vào hệ thống sân khấu, hội trường.

Xem chi tiết: Loa Line Array ACTPRO KR612N

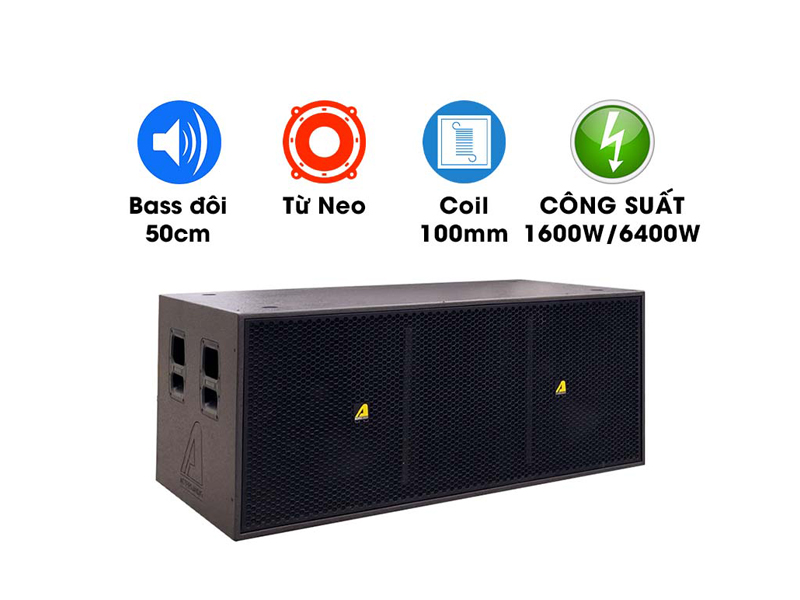

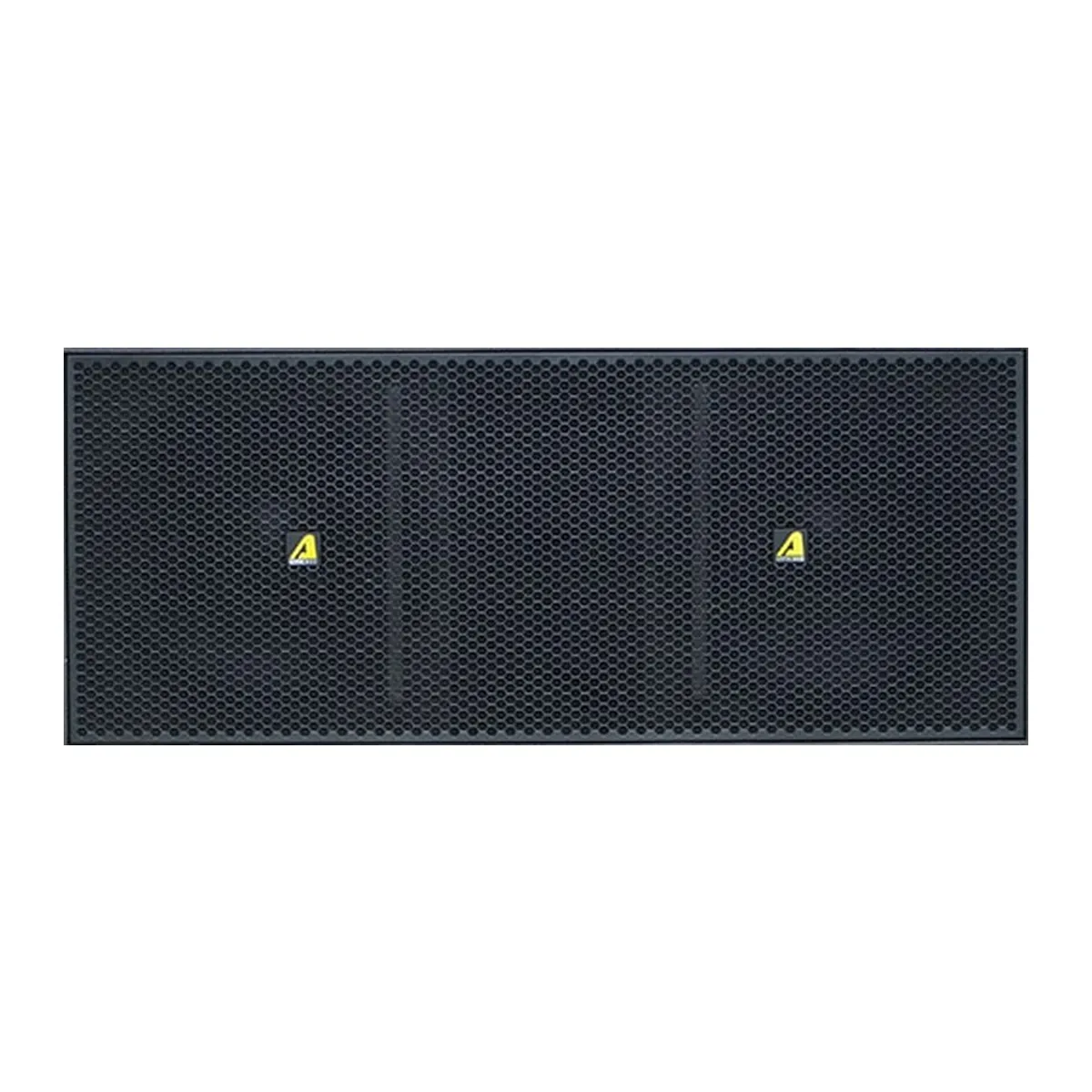

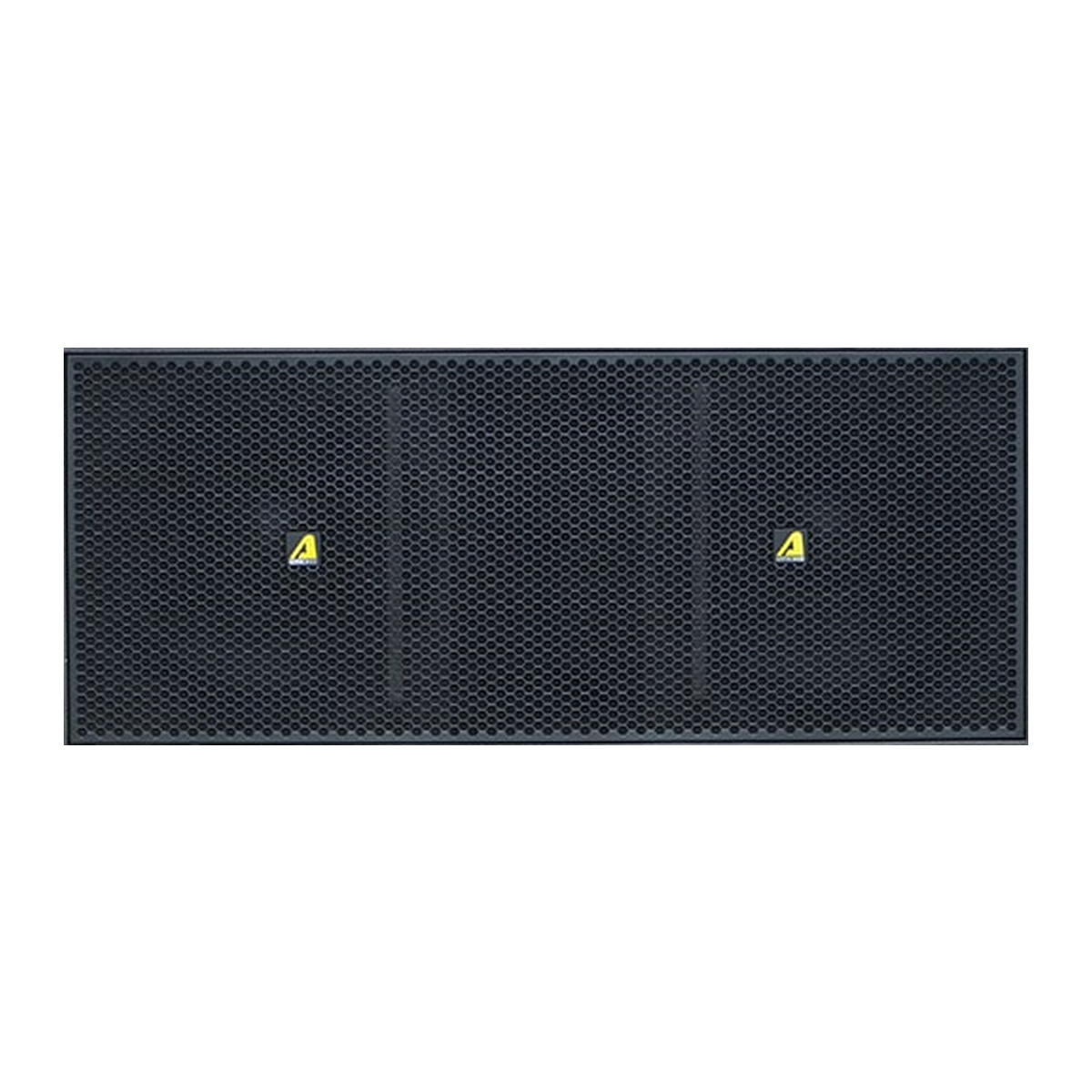

Loa Sub Array ACTPRO HQS218 (Neo)

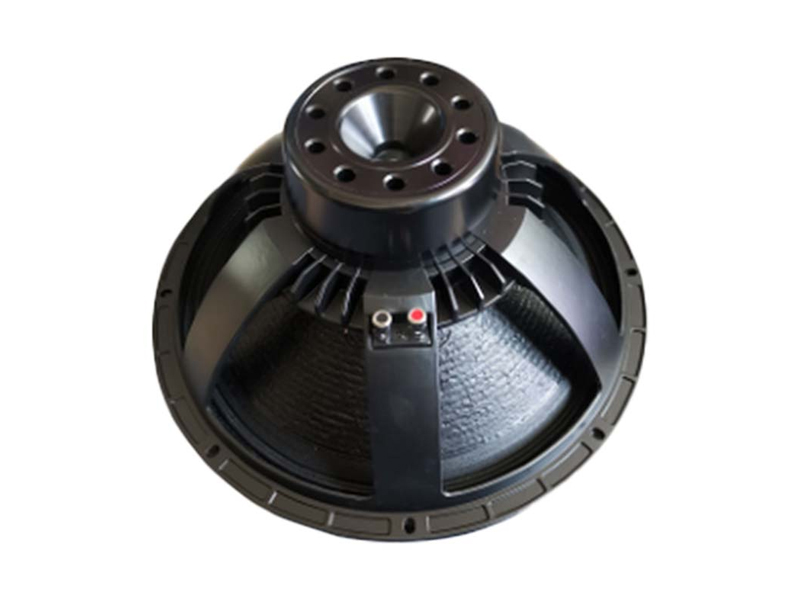

Hai loa sub hơi ACTPRO HQS218 bổ sung dải trầm cho bộ dàn. Mỗi loa sử dụng hai củ bass 50cm với nam châm Neodymium, cần phối ghép với cục đẩy công suất rời.

Công suất RMS công bố là 1600W, cực đại 6400W mỗi loa. Thùng loa cứng cáp, lưới bảo vệ củ loa và hệ thống kết nối hỗ trợ việc lắp đặt, sử dụng trong các không gian sân khấu, hội trường và sự kiện.

Xem chi tiết: Loa Sub Array ACTPRO HQS218 (Neo)

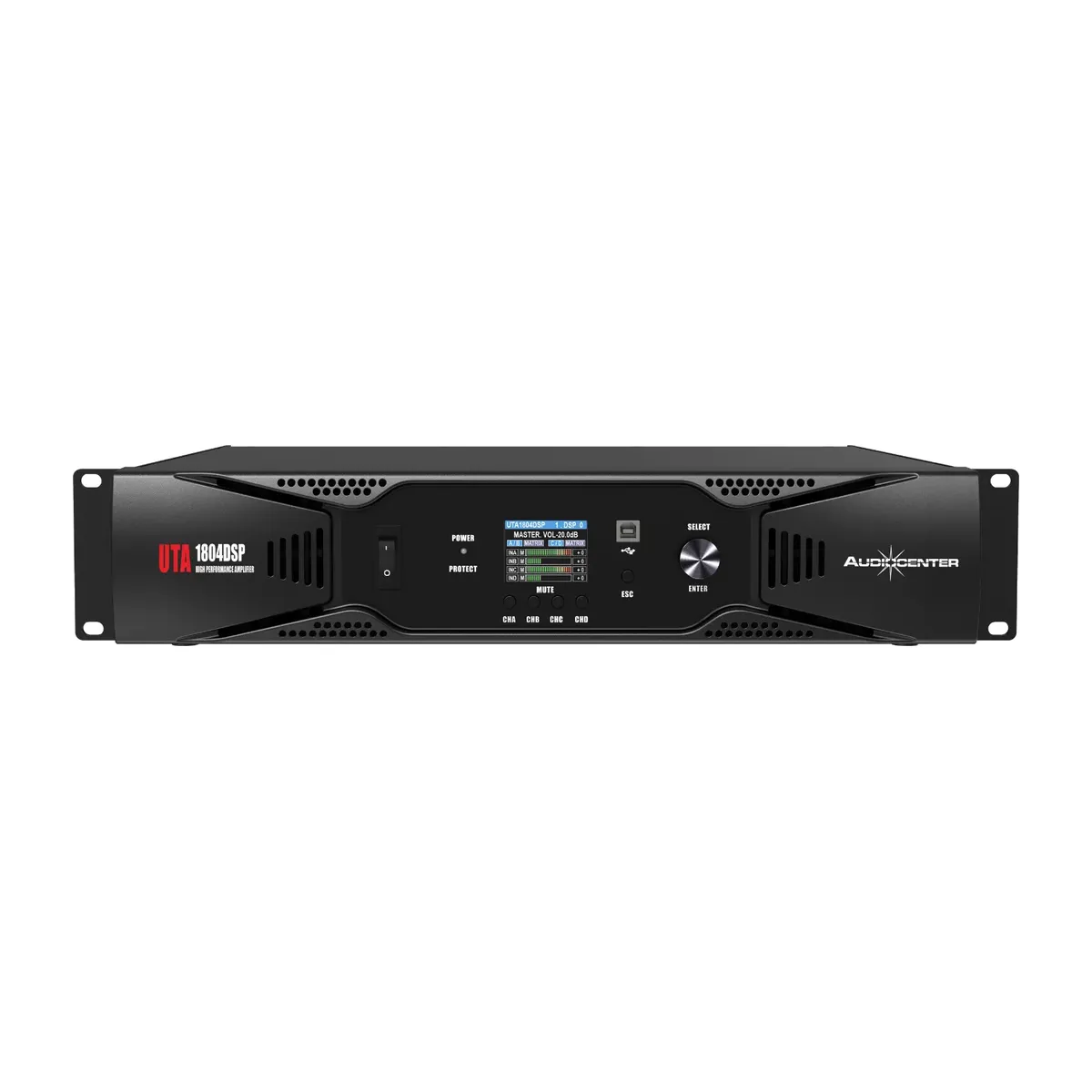

Cục đẩy công suất 4 kênh Audiocenter UTA1804DSP

Audiocenter UTA1804DSP cung cấp bốn kênh khuếch đại, sử dụng mạch Class D và tích hợp xử lý DSP 48kHz/24bit. Thiết kế nhiều kênh thuận tiện cho việc phân chia đường khuếch đại trong hệ thống.

Các ngõ vào analog XLR, ngõ ra Speakon và cọc đấu loa hỗ trợ kết nối thiết bị. Màn hình TFT cùng kết nối điều khiển USB-B, RJ45 hỗ trợ theo dõi và cài đặt; cần thiết lập gain, bộ lọc và limiter phù hợp với loa.

Xem chi tiết: Cục đẩy công suất 4 kênh Audiocenter UTA1804DSP

Cục đẩy công suất 2 kênh Audiocenter UTA1802DSP

Audiocenter UTA1802DSP là cục đẩy hai kênh sử dụng mạch Class D, tích hợp DSP 48kHz/24bit. Công suất stereo công bố là 2 × 1400W tại 8Ω và 2 × 1800W tại 4Ω.

Thiết bị hỗ trợ EQ, lọc HPF/LPF và điều chỉnh tín hiệu. Khi đấu nối trong bộ dàn, cần đối chiếu trở kháng loa và thiết lập giới hạn tín hiệu theo phương án kỹ thuật; hệ thống làm mát cùng các chức năng bảo vệ hỗ trợ vận hành ổn định.

Xem chi tiết: Cục đẩy công suất 2 kênh Audiocenter UTA1802DSP

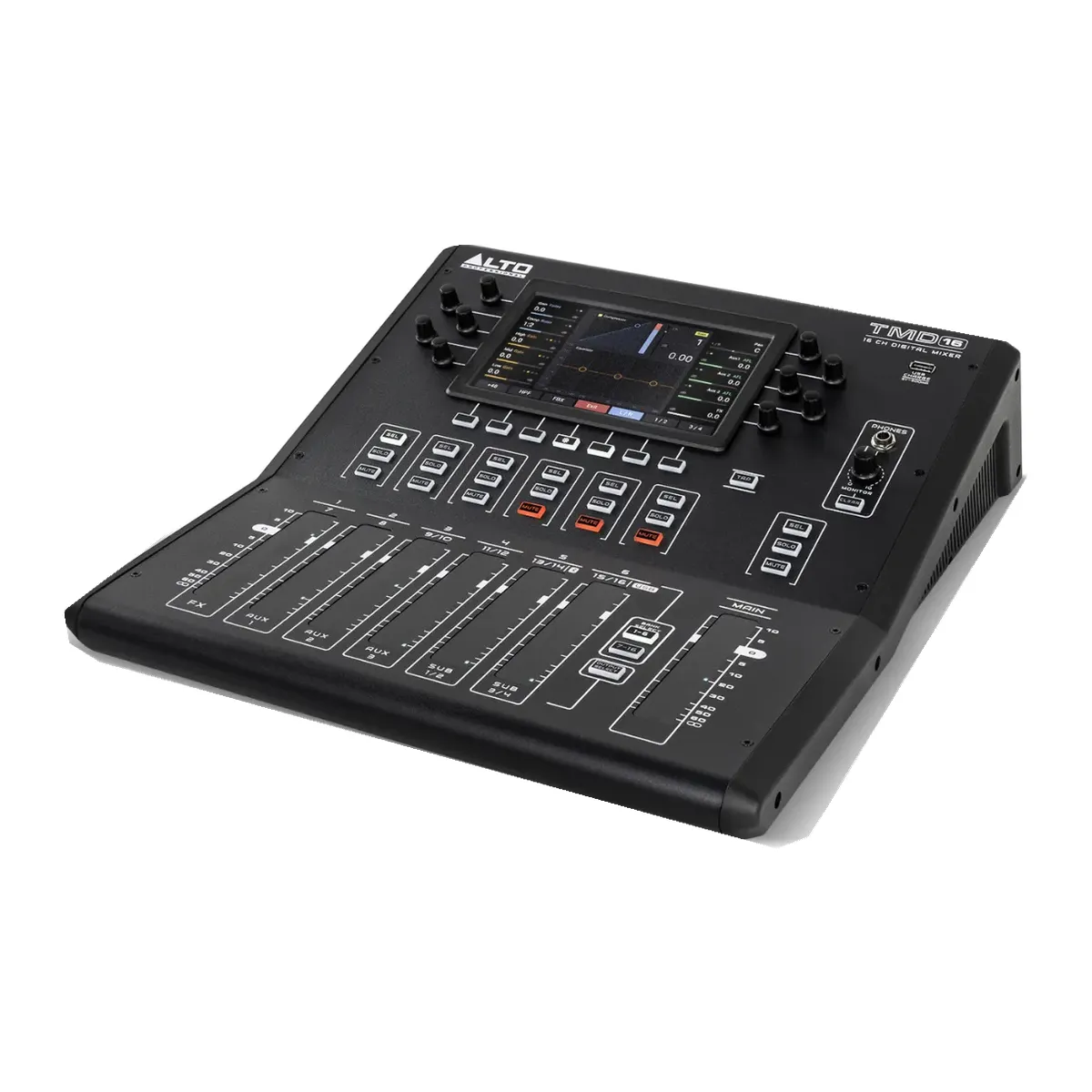

Bàn mixer Alto TMD16

Alto TMD16 là bàn mixer kỹ thuật số 16 kênh, có màn hình màu 7 inch, 10 preamp micro và các công cụ cân chỉnh tín hiệu. EQ tham số 3 băng tần, compressor trên các kênh vào cùng bộ hiệu ứng tích hợp hỗ trợ điều chỉnh giọng hát và nguồn nhạc.

Mixer hỗ trợ Bluetooth để phát nhạc không dây và giao diện USB 2 vào/2 ra, độ phân giải 24-bit/48kHz cho nhu cầu phát, ghi âm với máy tính. Các ngõ Main XLR, AUX/FX và Subgroup hỗ trợ bố trí đường tín hiệu cho hệ thống sự kiện.

Xem chi tiết: Bàn mixer Alto TMD16

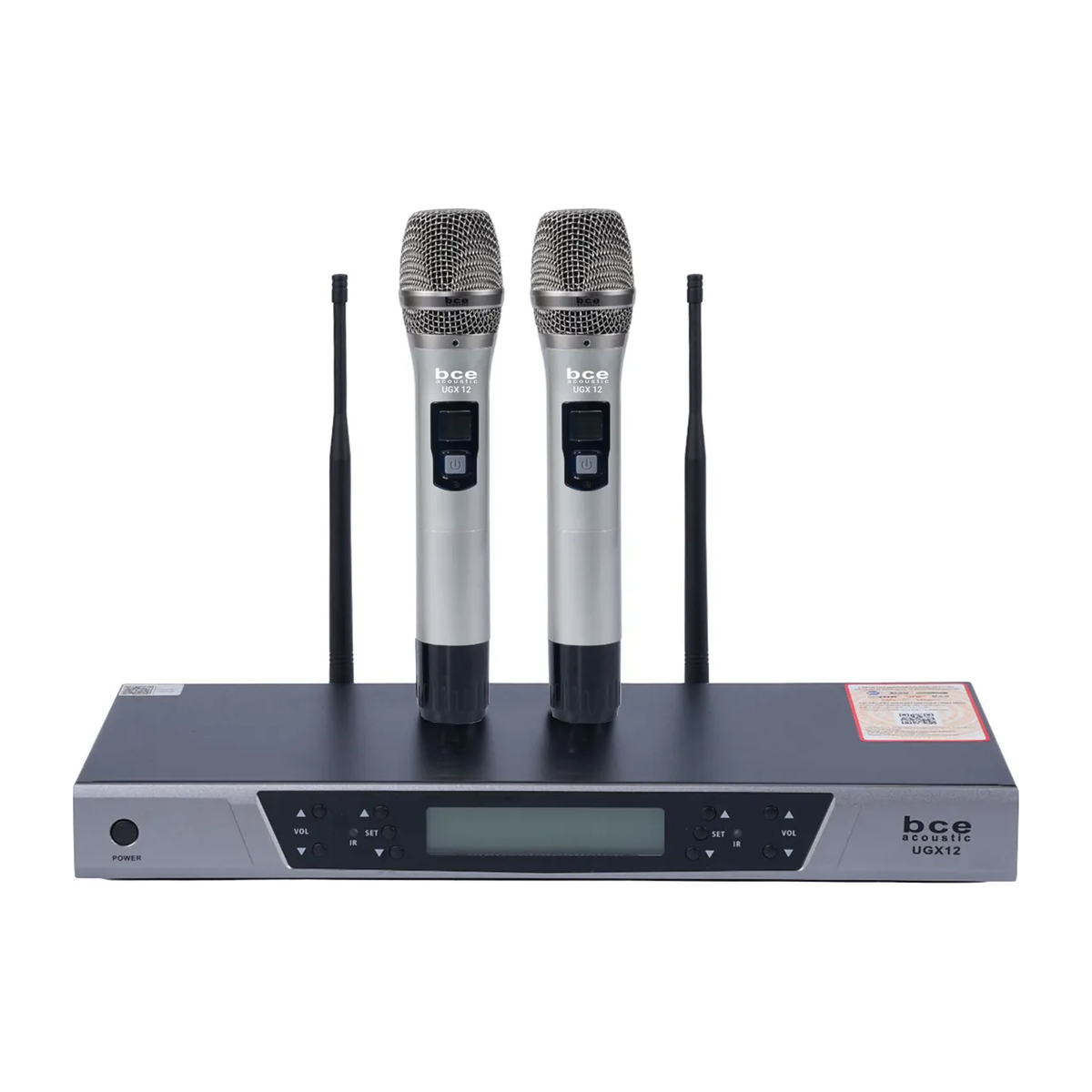

Micro không dây BCE UGX12

BCE UGX12 là bộ micro không dây gồm một đầu thu và hai tay micro, sử dụng sóng UHF. Thiết bị hỗ trợ dò sóng để lựa chọn kênh phù hợp, phục vụ giọng hát, lời dẫn chương trình và phát biểu trong hệ thống âm thanh.

Các tính năng cảm biến tự ngắt và cảm biến gia tốc hỗ trợ hạn chế tiếng động khi đặt micro xuống, đồng thời tiết kiệm pin. Khi lắp đặt cần bố trí anten và chọn tần số phù hợp với điều kiện sử dụng.

Xem chi tiết: Micro không dây BCE UGX12

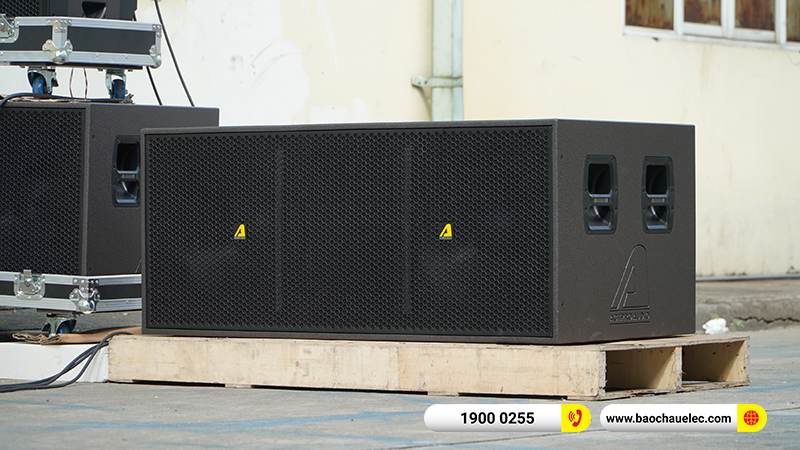

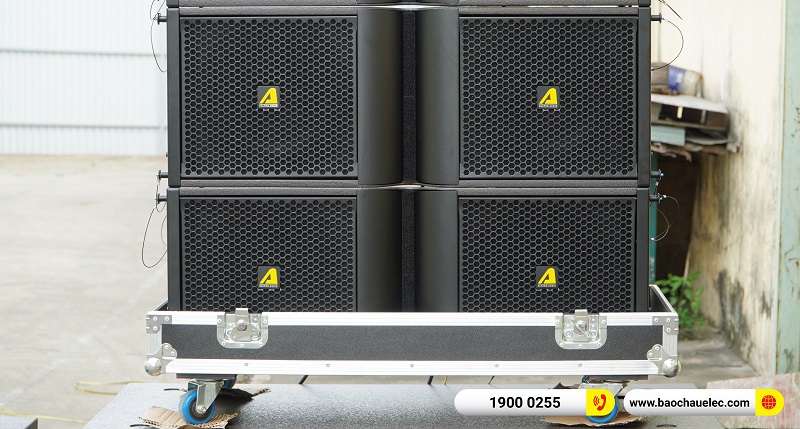

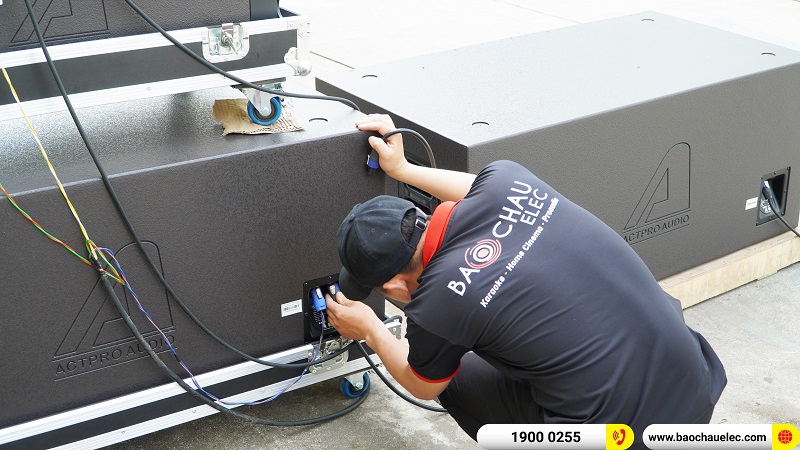

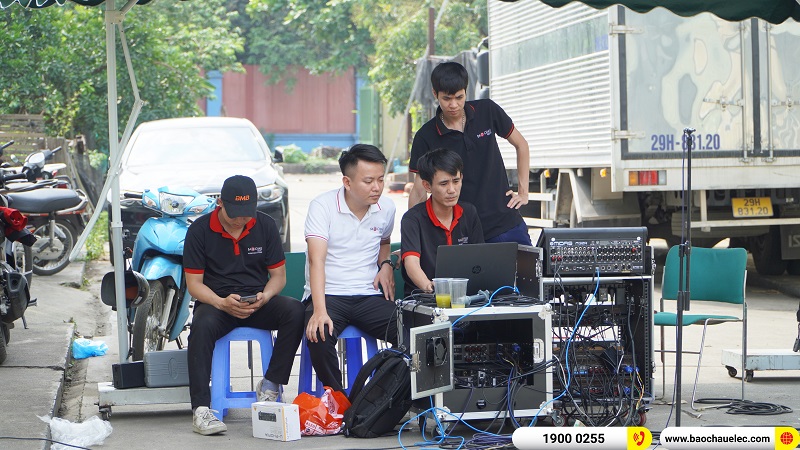

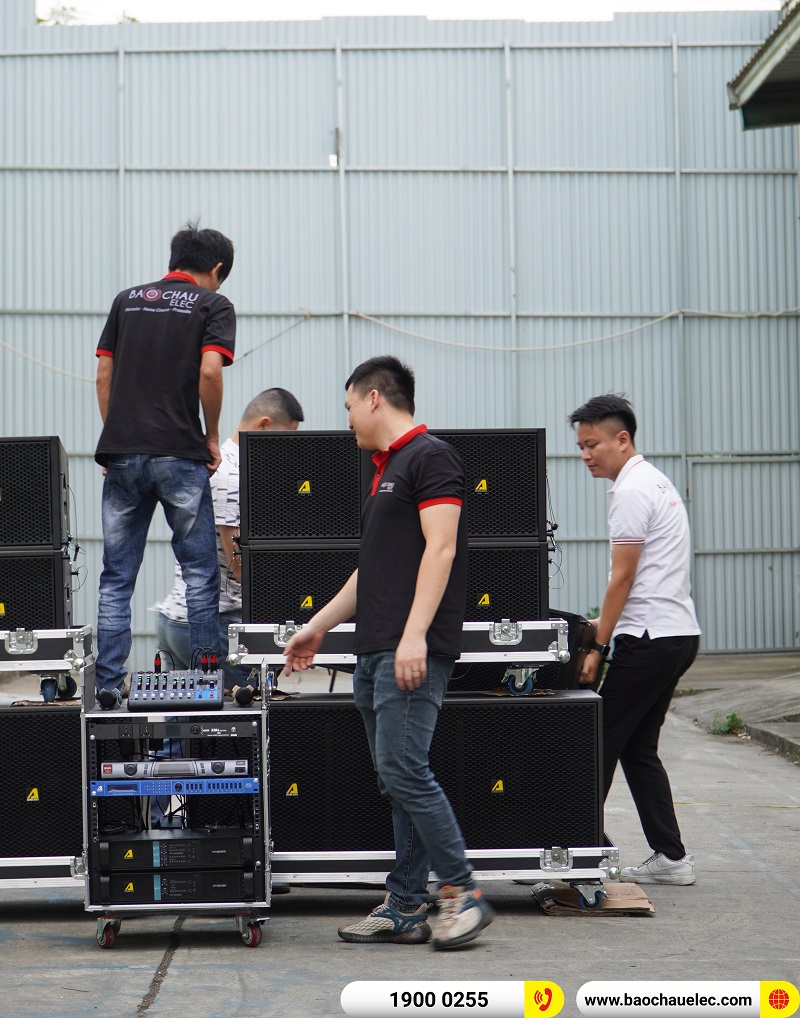

Ảnh thực tế tham khảo bố trí, lắp đặt (thiết bị trong ảnh có thể khác cấu hình cập nhật):

Các công trình đã thực hiện các dàn âm thanh line Array tại Bảo Châu Elec

Công trình sử dụng loa Actpro trên toàn thế giới:

Dàn âm thanh Line Array Passive Actpro 04 được Bảo Châu Elec phân phối chính hãng các sản phẩm, liên hệ hotline 1900 0255 để được hỗ trợ và tư vấn về cấu hình hoặc phối ghép. Bạn có thể ghé các showroom của hệ thống Bảo Châu Elec trải nghiệm âm thanh thực tế và có cơ hội rinh về nhiều quà tặng, ưu đãi hấp dẫn nhé!
