Dàn Line Array Active TONYLEE 01 là cấu hình âm thanh được xây dựng theo hướng đồng bộ giữa hệ thống loa line array, subwoofer điện, mixer, crossover số, micro không dây và thiết bị quản lý nguồn. Bộ dàn gồm 4 loa Line Array Active TONYLEE HL210-DSP, 2 loa Sub điện TONYLEE SW3218A, 1 mixer Yamaha MG12XU, 1 Crossover số ACTPRO DSP48, 1 bộ micro không dây Baiervires BS-790s và 1 bộ quản lý nguồn Wolfirst PM9.
Sự kết hợp này hướng đến các nhu cầu sân khấu, sự kiện, hội trường, biểu diễn, nhà hàng và những không gian cần âm thanh có độ phủ tốt, tiếng trung - cao rõ ràng và dải trầm mạnh. Trong đó, HL210-DSP đảm nhiệm vùng âm chính, SW3218A bổ sung nền bass sâu, còn Yamaha MG12XU và ACTPRO DSP48 đảm nhiệm việc trộn, phân chia và xử lý tín hiệu.

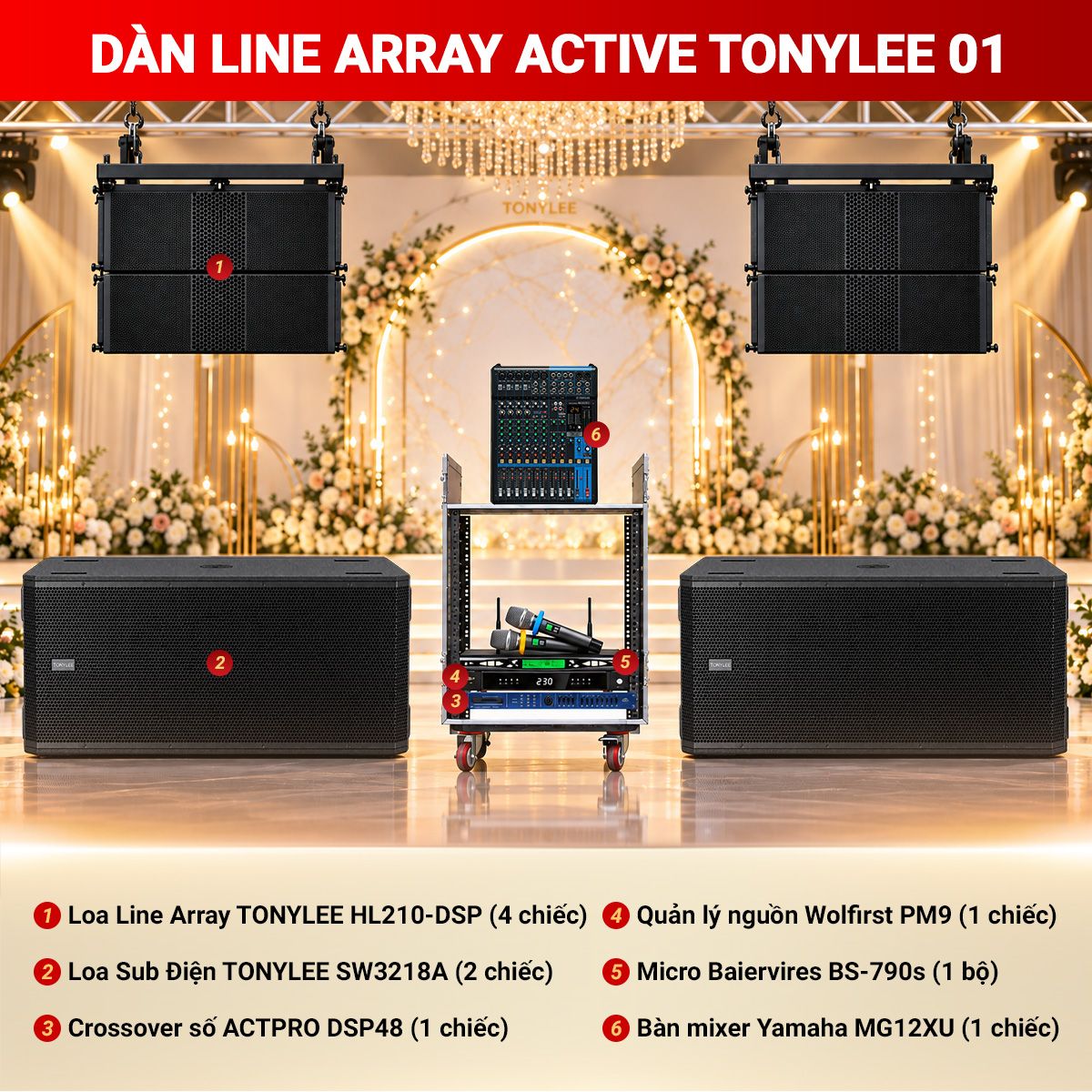

Cấu hình Dàn Line Array Active TONYLEE 01 gồm:
Đặc điểm chi tiết các thiết bị có trong dàn
Loa Line Array Active TONYLEE HL210-DSP
Loa TONYLEE HL210-DSP là thành phần trung tâm của Dàn Line Array Active TONYLEE 01, được thiết kế theo cấu trúc 3 đường tiếng, Dual 10 inch và tích hợp sẵn ampli Class D cùng DSP. Với cấu hình 4 chiếc trong bộ dàn, các module có thể được ghép thành cụm line array để tạo vùng phủ âm rộng và đồng đều hơn so với cách bố trí loa đơn truyền thống. Sản phẩm có công suất Peak 3200W, SPL tối đa công bố 126dB Continuous/132dB Peak và đáp tuyến 60Hz - 20kHz.
Bên trong HL210-DSP gồm hai driver cao tần, một driver 10 inch đảm nhiệm dải trung và một driver 10 inch cho dải thấp. Thiết kế này giúp các dải âm được phân bổ cho từng nhóm củ loa phù hợp, hướng đến khả năng tái tạo tiếng hát, giọng nói và âm nhạc rõ ràng.
Một điểm đáng chú ý là DSP 48kHz với FIR Filtering, kết hợp các công nghệ XCore™, Cort™ và Limita™. Loa có ba preset FRONT FIELD, 4-8 BOX và 9-12 BOX, phù hợp với những cách triển khai khác nhau. Góc phủ ngang 90° đối xứng, trong khi góc phủ dọc có thể điều chỉnh theo Splay Angle từ 0° đến 10°.
Thùng loa sử dụng gỗ birch plywood gia công CNC và phủ Polyurea, đồng thời có hệ thống tản nhiệt cùng nhiều lớp bảo vệ cho module công suất. Với thiết kế active, mỗi module đã tích hợp sẵn ampli và DSP, giúp cấu hình line array giảm bớt nhu cầu sử dụng ampli công suất rời cho phần loa chính. Đây là lựa chọn phù hợp cho các hệ thống sân khấu, sự kiện và lắp đặt cố định quy mô nhỏ đến trung bình.
>>> Xem chi tiết: Loa Line Array TONYLEE HL210-DSP
Loa Sub điện TONYLEE SW3218A
Để bổ sung phần năng lượng ở dải tần thấp, Dàn Line Array Active TONYLEE 01 sử dụng 2 chiếc TONYLEE SW3218A. Đây là mẫu subwoofer điện sử dụng hai củ bass 18 inch, mỗi củ có voice coil 4 inch, kết hợp ampli Class D công suất Peak 3000W và DSP 48kHz. Cấu hình dual 18 inch giúp hệ thống có nền tảng dải trầm mạnh, phù hợp với sân khấu, hội trường, sự kiện và biểu diễn.
SW3218A có đáp tuyến tần số 27Hz - 135Hz (-10dB), SPL tối đa công bố 130dB Continuous/136dB Peak. Nhờ khả năng tái tạo dải trầm xuống sâu, sub giúp bổ sung phần bass mà cụm line array phía trên không phải đảm nhiệm toàn bộ, từ đó tạo sự cân bằng hơn giữa dải trung - cao và dải thấp.
Loa được tích hợp DSP cùng các công nghệ XCore™, Cort™ và Limita™. Người dùng có thể lựa chọn các thiết lập 80Hz, 100Hz và Cardioid, đồng thời có công tắc Phase để hỗ trợ quá trình phối ghép và căn chỉnh hệ thống. Việc có DSP và ampli tích hợp cũng giúp giảm số lượng thiết bị công suất rời cần bố trí cho phần sub.
Về kết cấu, SW3218A sử dụng thùng plywood bạch dương gia công CNC, phủ Polyurea và có lưới kim loại bảo vệ mặt trước. Kích thước khoảng 1206 × 565 × 694mm, trọng lượng 71kg, do đó cần tính toán vị trí đặt và phương án vận chuyển, nâng hạ phù hợp. Hai chiếc sub trong cấu hình giúp Dàn Line Array Active TONYLEE 01 có nền tảng dải trầm tương xứng với hệ thống line array phía trên.
>>> Xem chi tiết: Loa sub điện TONYLEE SW3218A

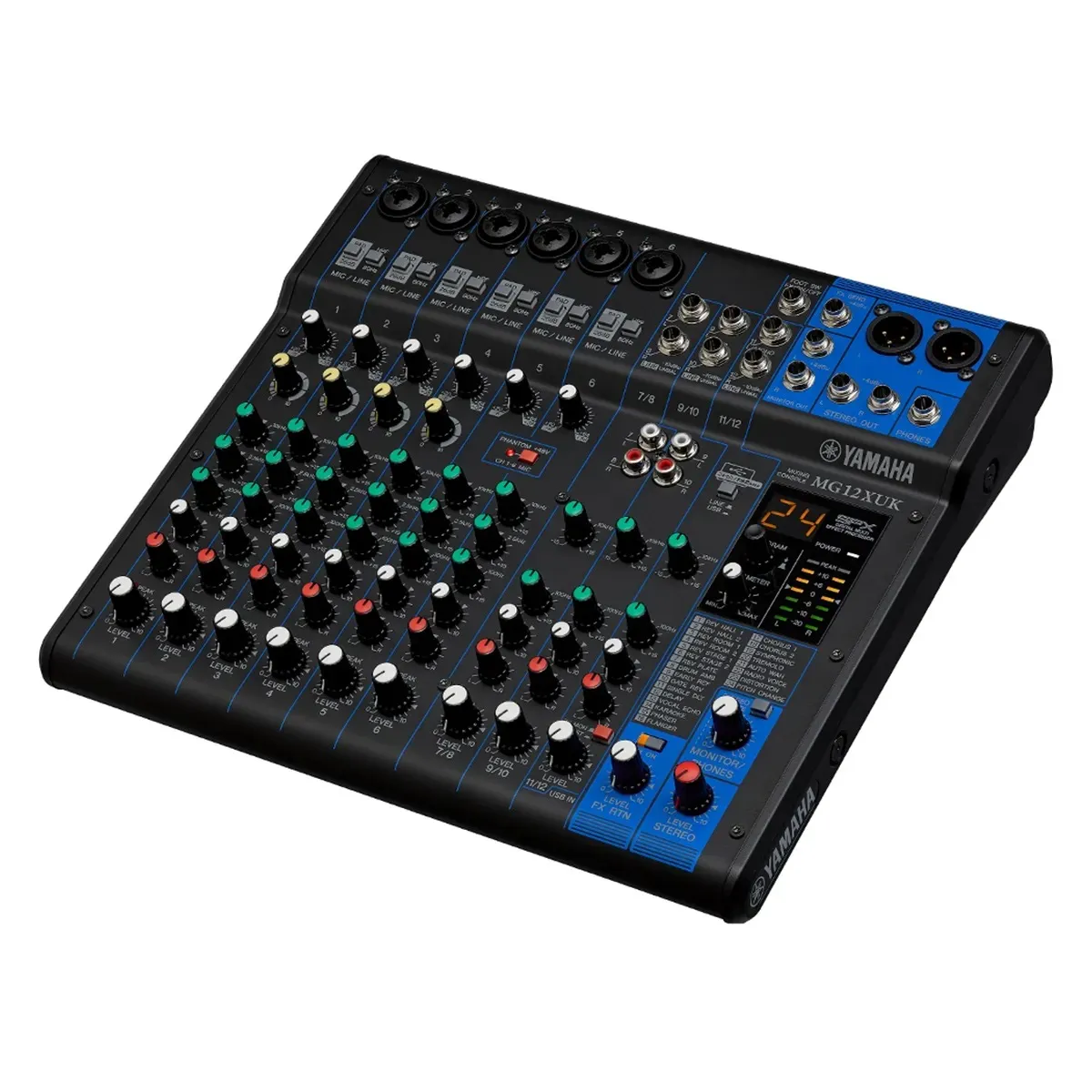

Mixer Yamaha MG12XU
Trong Dàn Line Array Active TONYLEE 01, mixer Yamaha MG12XU đóng vai trò trung tâm trộn tín hiệu, tiếp nhận và điều khiển nhiều nguồn âm thanh trước khi đưa tín hiệu sang hệ thống xử lý và loa. Đây là mixer analog 12 kênh, gồm các kênh mono và stereo, phù hợp để xử lý micro, nhạc nền và nhiều nguồn tín hiệu khác trong các chương trình biểu diễn hoặc sự kiện.
Một trong những điểm đáng chú ý của MG12XU là tiền khuếch đại microphone D-PRE Class-A, giúp tín hiệu đầu vào được xử lý rõ ràng và chi tiết. Mixer cũng tích hợp compressor 1-knob, cho phép kiểm soát động học của một số nguồn tín hiệu nhanh chóng mà không cần thao tác quá phức tạp.
Yamaha MG12XU còn sở hữu 24 chương trình hiệu ứng SPX, bao gồm các hiệu ứng như reverb và delay, hữu ích khi xử lý giọng hát, MC hoặc các nguồn âm thanh biểu diễn. Với hệ thống line array, mixer đóng vai trò quan trọng trong việc cân bằng mức tín hiệu, EQ và các nguồn âm trước khi đưa tới bộ xử lý tín hiệu.
Ngoài hệ thống kết nối analog, MG12XU còn có USB Audio Class 2.0, độ phân giải tối đa 24-bit/192kHz, cùng các kết nối XLR, AUX, Monitor Out và Phones. Thiết bị có kích thước 308 × 118 × 422mm, trọng lượng 4,2kg và khung kim loại chắc chắn.
Nhờ đó, Yamaha MG12XU phù hợp với cấu hình TONYLEE 01 khi cần một bàn trộn dễ thao tác nhưng vẫn có đầy đủ những tính năng cần thiết cho sân khấu, sự kiện và hệ thống âm thanh chuyên nghiệp.
>>> Xem chi tiết: Bàn mixer Yamaha MG12XU
Crossover số ACTPRO DSP48
ACTPRO DSP48 đảm nhiệm nhiệm vụ xử lý và phân phối tín hiệu trong Dàn Line Array Active TONYLEE 01. Đây là bộ xử lý tín hiệu số với 4 đường vào và 8 đường ra, cho phép hệ thống chủ động phân chia và kiểm soát tín hiệu tới các nhóm loa khác nhau.
Trong một hệ thống gồm cả line array và subwoofer, việc phân chia dải tần đóng vai trò quan trọng. DSP48 giúp người dùng thiết lập các dải âm phù hợp cho từng nhóm loa, từ đó hạn chế việc loa phải tái tạo những vùng tần số không cần thiết. Với cấu hình TONYLEE 01, thiết bị có thể được sử dụng như một khối xử lý trung gian giữa mixer Yamaha MG12XU và hệ thống loa chính/sub.
DSP48 cũng hỗ trợ xử lý những vấn đề thường gặp trong hệ thống âm thanh như tiếng hú rít của micro, tiếng ù ở dải trầm và sự không đồng đều về âm thanh. Ngoài ra, thiết bị còn được thiết kế với các chức năng bảo vệ loa trước tình trạng quá tải.
Về thiết kế, ACTPRO DSP48 sử dụng vỏ kim loại, mặt trước có màn hình hiển thị, núm Master Volume và các phím điều khiển; mặt sau tập trung các cổng kết nối tín hiệu. Giao diện trực quan giúp kỹ thuật viên dễ dàng theo dõi và điều chỉnh cấu hình.
Sự xuất hiện của DSP48 giúp Dàn Line Array Active TONYLEE 01 có thêm một lớp kiểm soát tín hiệu chuyên biệt. Thay vì chỉ kết nối mixer trực tiếp tới hệ thống loa, người dùng có thể chủ động hơn trong việc phân tần, căn chỉnh và tối ưu hệ thống theo không gian sử dụng.
>>> Xem chi tiết: Crossover số ACTPRO DSP48
Micro không dây Baiervires BS-790s
Baiervires BS-790s là bộ micro không dây được lựa chọn để phục vụ nhu cầu hát, MC, thuyết trình và phát biểu trong Dàn Line Array Active TONYLEE 01. Bộ sản phẩm gồm 1 đầu thu và 2 micro không dây, phù hợp với những chương trình cần đồng thời sử dụng hai nguồn micro.
BS-790s được thiết kế với tay cầm hợp kim chắc chắn, chụp micro bằng thép chống gỉ và lớp phủ nano. Đầu thu có giao diện tương đối trực quan, màn hình LED giúp theo dõi thông số, đồng thời hệ thống anten hỗ trợ khả năng thu phát tín hiệu trong phạm vi rộng.
Về âm thanh, sản phẩm được mô tả với chất âm dày, độ nhạy tốt và khả năng tái tạo giọng từ dải trầm đến trung cao. Công nghệ dynamic kép hỗ trợ cân bằng tín hiệu và kiểm soát dải cao, đồng thời góp phần hạn chế hiện tượng feedback trong quá trình sử dụng.
Một ưu điểm thực tế của BS-790s là khả năng tự động dò sóng, giúp lựa chọn tín hiệu phù hợp để hạn chế nhiễu. Theo thông tin sản phẩm, hệ thống có thể duy trì hoạt động ổn định ở khoảng cách 40-50m trong điều kiện thử nghiệm có vật cản. Đây là yếu tố hữu ích đối với sân khấu hoặc hội trường khi người sử dụng cần di chuyển khỏi khu vực bàn mixer.
Micro còn có hai mức điều chỉnh công suất và cơ chế tự ngắt khi không sử dụng. Sau khoảng thời gian không hoạt động, thiết bị chuyển sang các chế độ tiết kiệm và tắt nguồn để hạn chế tiêu hao pin. Với cấu hình TONYLEE 01, BS-790s đảm nhiệm tốt vai trò nguồn âm thanh không dây cho MC, ca sĩ hoặc người phát biểu.
>>> Xem chi tiết: Micro không dây Baiervires BS-790s
Quản lý nguồn Wolfirst PM9
Wolfirst PM9 là thiết bị quản lý nguồn được sử dụng để kiểm soát toàn bộ hệ thống một cách tập trung. Với Dàn Line Array Active TONYLEE 01 gồm nhiều thiết bị điện tử, việc quản lý trình tự bật/tắt có ý nghĩa quan trọng đối với quá trình vận hành hàng ngày. PM9 được thiết kế dạng rack 19 inch, cao 1U, dễ dàng tích hợp vào tủ thiết bị.
PM9 sở hữu 8 kênh nguồn điều khiển, cho phép kết nối nhiều thiết bị trong cùng hệ thống. Điểm đáng chú ý là khả năng bật nguồn tuần tự và tắt theo thứ tự đảo chiều, với thời gian trễ khoảng 1 giây giữa các kênh. Cách vận hành này giúp hạn chế tình trạng các thiết bị cùng nhận nguồn một lúc và giảm nguy cơ phát sinh tiếng “bụp” khi khởi động hoặc tắt hệ thống.
Mặt trước PM9 có màn hình LED hiển thị điện áp và đèn báo trạng thái CH1-CH8, giúp người vận hành nhanh chóng kiểm tra tình trạng nguồn. Mặt sau được trang bị 8 ổ cắm điều khiển qua relay cùng các kết nối phục vụ lắp đặt cố định.
Thiết bị sử dụng relay có thông số tiếp điểm 30A/277VAC và công suất chịu tải tối đa được công bố 3000W đối với tải phản kháng. Các ổ cắm sử dụng vật liệu ABS chống cháy và tiếp điểm đồng. Tuy nhiên, tổng tải thực tế vẫn cần được tính toán phù hợp với yêu cầu của nhà sản xuất.
>>> Xem chi tiết: Bộ quản lý nguồn Wolfirst PM9
Dàn Line Array Active TONYLEE 01 là cấu hình âm thanh đồng bộ gồm hệ thống line array active, subwoofer điện, mixer, DSP, micro không dây và quản lý nguồn. Cấu hình này tập trung vào ba yếu tố quan trọng của một hệ thống sân khấu - sự kiện: độ phủ âm, năng lượng dải trầm và khả năng kiểm soát tín hiệu.
Với thiết kế active của TONYLEE HL210-DSP và SW3218A, hệ thống giảm bớt nhu cầu sử dụng ampli công suất rời cho các loa này; trong khi Yamaha MG12XU và ACTPRO DSP48 tạo nền tảng để kỹ thuật viên kiểm soát tín hiệu và phối ghép hệ thống linh hoạt hơn.
Bạn đang cần tư vấn dàn line array cho sân khấu, hội trường, sự kiện hoặc không gian biểu diễn? Liên hệ Bảo Châu Elec để được tư vấn cấu hình, phối ghép và căn chỉnh hệ thống theo nhu cầu thực tế. Bảo Châu Elec cung cấp thiết bị âm thanh chính hãng và hỗ trợ giải pháp từ thiết bị đơn lẻ đến hệ thống âm thanh đồng bộ.
