Loa line array Philips CSS1322/70/Q10 là mẫu loa array thụ động được phát triển cho các hệ thống âm thanh hội trường, nhà hát, sân khấu biểu diễn và sự kiện ngoài trời quy mô vừa. Sản phẩm sử dụng cấu trúc 3 loa 2 đường tiếng, bao gồm hai củ loa bass 10 inch và một củ loa treble 3 inch, cho khả năng tái tạo âm thanh mạnh mẽ, độ nhạy cao và kiểm soát hướng phủ tốt.
Với công suất định mức 700W, độ nhạy 102dB cùng mức áp suất âm thanh tối đa theo tài liệu kỹ thuật lên tới 137dB, Philips CSS1322/70/Q10 có thể đáp ứng những không gian cần âm lượng lớn, giọng nói rõ và khả năng truyền âm xa. Mỗi module có góc phủ 90° theo phương ngang và 10° theo phương đứng.
1. Thiết kế bên ngoài của loa Philips CSS1322/70/Q10
Kiểu dáng module line array chuyên nghiệp

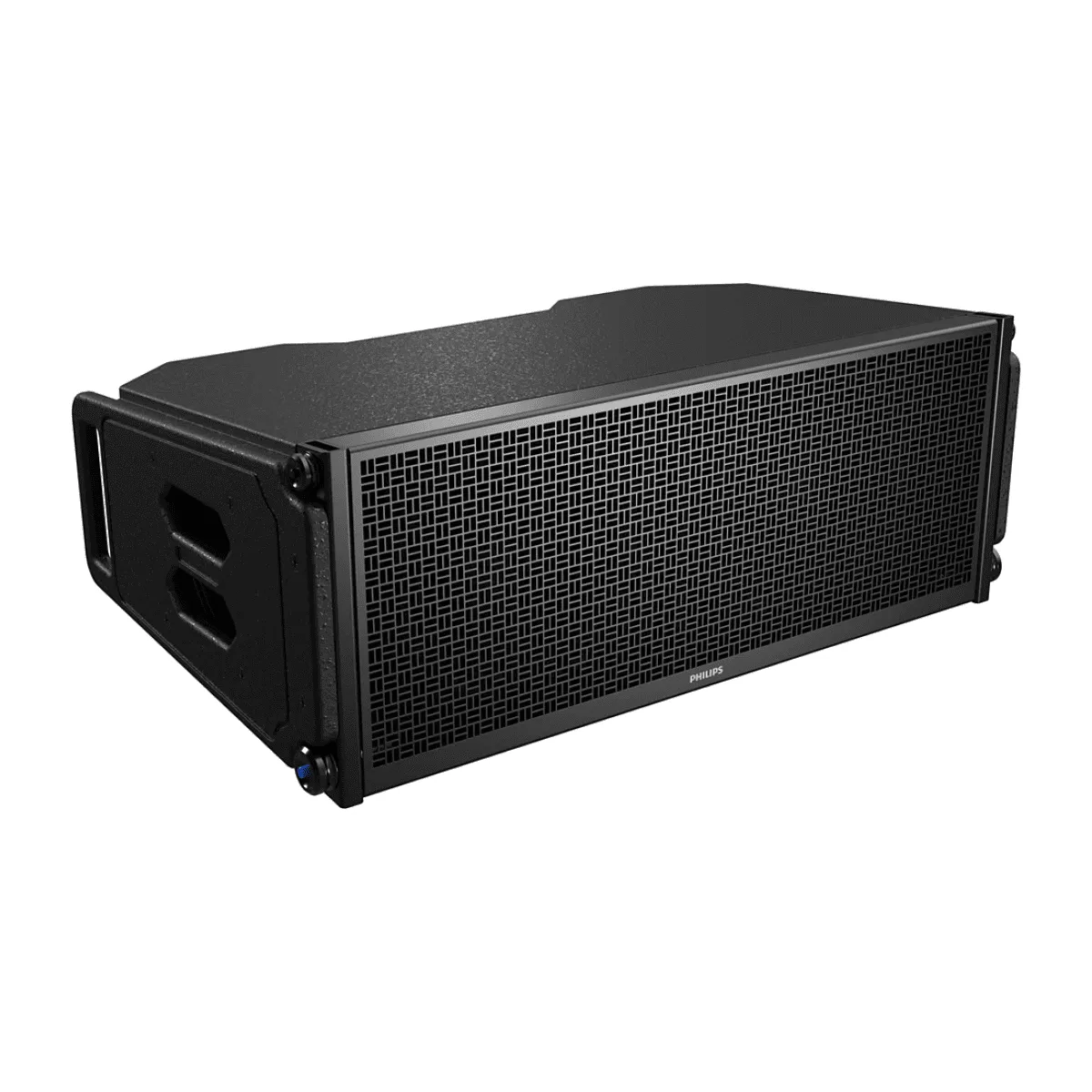

Loa Array Philips CSS1322/70/Q10 sở hữu thiết kế nằm ngang đặc trưng của một module line array chuyên nghiệp. Mặt trước có chiều rộng lớn trong khi chiều cao được tối ưu, giúp nhiều loa có thể ghép thành một mảng dọc mà không chiếm quá nhiều diện tích sân khấu. Hai bên thùng loa được tạo hình vát và tích hợp hệ thống liên kết cơ khí. Thiết kế này không chỉ mang lại vẻ ngoài mạnh mẽ mà còn tạo điều kiện điều chỉnh góc mở giữa các module khi treo thành cụm.
Logo Philips được bố trí nhỏ gọn ở chính giữa cạnh dưới mặt lưới. Cách trình bày này giữ được nhận diện thương hiệu nhưng không làm mất đi vẻ đồng bộ của hệ thống khi nhiều loa được ghép lại với nhau.
Thùng loa bằng gỗ plywood dày 15 mm
Thùng loa Philips CSS1322/70/Q10 được chế tạo từ gỗ plywood dày 15 mm. Đây là loại vật liệu thường được sử dụng trên loa biểu diễn chuyên nghiệp nhờ độ cứng cao, khả năng chịu rung tốt và trọng lượng hợp lý. Kết cấu thùng chắc chắn giúp hạn chế hiện tượng cộng hưởng không mong muốn khi loa hoạt động ở mức công suất cao. Điều này đặc biệt quan trọng đối với hệ thống line array, bởi các module thường được lắp sát nhau và vận hành liên tục trong thời gian dài.
Thùng loa sử dụng thiết kế bass-reflex nhằm cải thiện hiệu suất tái tạo dải trầm. Tuy nhiên, giới hạn tần số thấp của sản phẩm là 60Hz tại mức suy hao -10dB, vì vậy hệ thống vẫn nên kết hợp với loa subwoofer khi trình diễn nhạc dance, EDM, DJ hoặc các chương trình cần tiếng trống kick mạnh.
Kích thước tối ưu cho hệ thống lưu động
Mỗi loa có kích thước:
- Chiều rộng: 748 mm
- Chiều sâu: 450 mm
- Chiều cao: 305 mm
- Trọng lượng: 35,64 kg
Trọng lượng hơn 35 kg cho thấy đây là module biểu diễn chuyên nghiệp, không phải dòng loa di động nhỏ gọn. Khi thiết kế hệ thống treo, đơn vị thi công cần tính đầy đủ tổng tải trọng của loa, khung flybar, phụ kiện kết nối và hệ số an toàn của kết cấu.

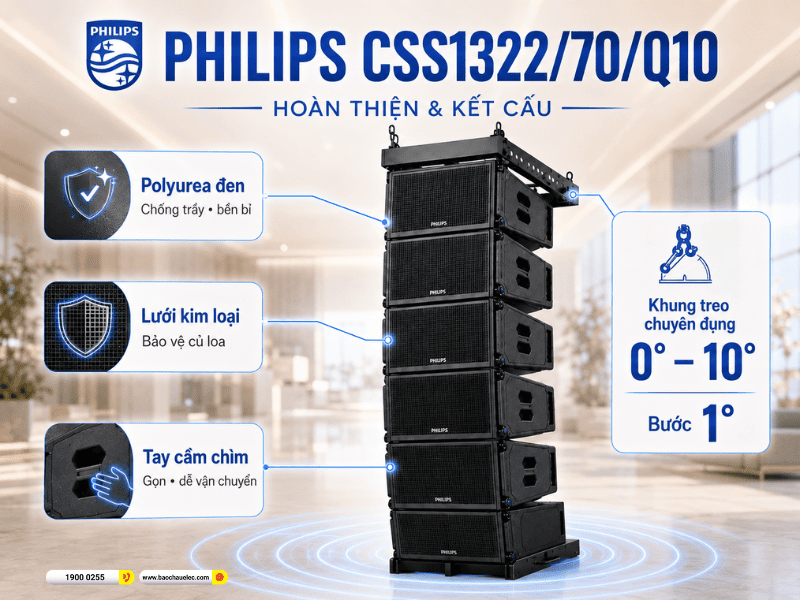

Bề mặt phủ polyurea màu đen
Bề mặt thùng loa được phủ polyurea màu đen, tạo lớp bảo vệ có khả năng chống trầy xước và chịu tác động tốt hơn so với lớp sơn trang trí thông thường. Màu đen trung tính giúp loa dễ hòa vào hệ thống sân khấu, phông màn và khung giàn treo. Theo thông tin kỹ thuật được cung cấp, nhà sản xuất cũng có thể tùy chỉnh màu sắc theo yêu cầu của từng dự án.
Khả năng tùy chỉnh này phù hợp với nhà hát, trung tâm hội nghị hoặc công trình kiến trúc cần thiết bị âm thanh đồng bộ với thiết kế nội thất.
Mặt lưới bảo vệ chắc chắn
Toàn bộ hệ thống củ loa phía trước được bảo vệ bằng lưới kim loại có mật độ cao. Phía sau lưới là lớp vật liệu âm học giúp hạn chế bụi và các tác động trực tiếp lên màng loa nhưng vẫn bảo đảm âm thanh truyền ra ngoài ổn định. Các đường viền bao quanh mặt lưới được hoàn thiện cứng cáp, góp phần bảo vệ mép thùng loa trong quá trình vận chuyển, lắp đặt hoặc tháo dỡ hệ thống sau sự kiện.
Tay cầm và hệ thống khung treo chuyên dụng
Hai bên loa được bố trí tay cầm chìm, giúp kỹ thuật viên dễ dàng nâng, xoay và đưa loa vào vị trí lắp đặt. Cách thiết kế tay cầm âm vào thùng cũng hạn chế các chi tiết nhô ra gây vướng khi vận chuyển. Philips CSS1322/70/Q10 sử dụng bộ phụ kiện treo có khả năng điều chỉnh góc chuyên nghiệp. Góc giữa hai module có thể thay đổi từ 0° đến 10°, với bước điều chỉnh nhỏ 1°.
Khả năng điều chỉnh chi tiết giúp hệ thống kiểm soát góc phủ đứng tốt hơn. Tuy nhiên, việc lựa chọn số lượng loa, góc nghiêng và độ cong của mảng cần được tính toán bằng phần mềm mô phỏng hoặc do kỹ thuật viên có kinh nghiệm thực hiện, thay vì chỉ ghép loa theo cảm tính.
2. Hệ thống củ loa ấn tượng của Philips CSS1322/70/Q10

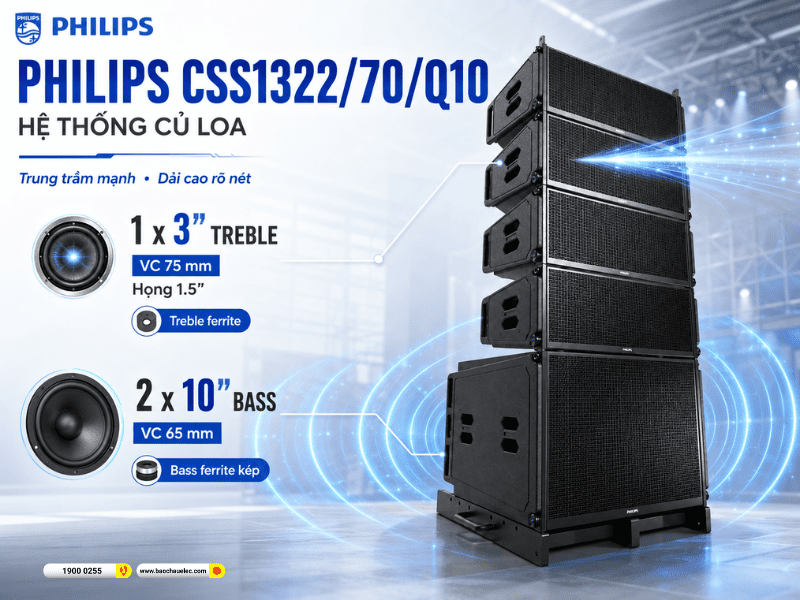

Cấu hình hai bass 10 inch cho tiếng trung trầm mạnh
Loa Line Array Philips CSS1322/70/Q10 được trang bị 2 củ loa bass ferrite đường kính 10 inch, tương đương khoảng 25 cm. Mỗi củ loa sử dụng voice coil 65 mm. Cấu hình bass đôi mang lại diện tích màng loa lớn hơn so với thiết kế chỉ sử dụng một củ bass 10 inch. Nhờ đó, loa có thể tạo tiếng trung trầm khỏe, tiếng trống rõ và giọng hát có độ dày tốt hơn.
Hai củ bass được bố trí trong cùng một module còn giúp tăng hiệu suất phát âm và cải thiện khả năng hoạt động ở mức âm lượng cao. Đây là cấu hình phù hợp với nhạc sống, giọng hát, tiếng nhạc cụ và nội dung phát biểu. Dù vậy, bass 10 inch trên một module line array chủ yếu đảm nhiệm dải trung trầm và hỗ trợ phần upper-bass. Để tái tạo tiếng trầm sâu, lực và giàu năng lượng dưới 60Hz, hệ thống nên được bổ sung loa sub hơi có công suất và số lượng phù hợp.
Củ treble 3 inch tái tạo âm thanh rõ nét
Dải cao của Philips CSS1322/70/Q10 được đảm nhiệm bởi 1 củ loa treble ferrite 3 inch, sử dụng voice coil 75 mm và họng kèn 1,5 inch. Củ treble có voice coil lớn giúp tăng khả năng chịu công suất và duy trì độ ổn định khi loa phải hoạt động liên tục. Họng kèn hỗ trợ kiểm soát hướng phát âm, giúp dải cao tập trung hơn thay vì phát tán thiếu kiểm soát.
Nhờ đó, giọng hát, lời MC và các chi tiết của nhạc cụ có thể duy trì độ rõ ở khoảng cách xa. Khi nhiều module được căn chỉnh chính xác, năng lượng dải cao được kết hợp theo phương đứng, giúp hệ thống phủ âm hiệu quả hơn so với việc sử dụng nhiều loa point-source đặt rời rạc.
Tuy nhiên, dải treble của hệ thống line array khá nhạy với góc treo và độ cong của mảng. Chỉ cần góc giữa các module không phù hợp, một số khu vực có thể bị thừa dải cao trong khi khu vực khác thiếu độ rõ.
3. Công suất 700W đáp ứng sân khấu và hội trường
Một trong những thông số được quan tâm nhất của loa Philips CSS1322/70/Q10 là công suất định mức 700W. Bên cạnh đó, sản phẩm có công suất âm nhạc 1400W và công suất cực đại 2800W. Mức công suất này giúp loa xử lý tốt các chương trình cần âm lượng lớn như biểu diễn ca nhạc, sự kiện doanh nghiệp, tiệc cưới, hội nghị và sân khấu ngoài trời quy mô vừa.
Tuy nhiên, người dùng cần phân biệt rõ ba thông số:
- 700W là mức công suất định mức được công bố.
- 1.400W là công suất âm nhạc.
- 2.800W là công suất cực đại trong thời gian ngắn.
Không nên lựa chọn cục đẩy công suất chỉ dựa trên con số 2.800W. Công suất ampli, mức gain, điện áp limiter và trở kháng tải cần được tính theo số lượng loa thực tế trên từng kênh. Ngoài ra, tài liệu chưa xác định công suất 700W theo tiêu chuẩn AES hay RMS. Vì vậy, khi biên tập nội dung bán hàng, nên sử dụng đúng cụm từ “công suất định mức 700W”, không tự chuyển thành “700W AES” nếu chưa có xác nhận chính thức từ nhà sản xuất.
4. Độ nhạy SPL tối đa lên tới 137dB
Philips CSS1322/70/Q10 có độ nhạy danh định 102dB tại 1W/1m. Đây là mức độ nhạy cao đối với một mẫu loa biểu diễn thụ động. Độ nhạy cao đồng nghĩa với việc loa có thể tạo ra mức âm lượng lớn hơn từ cùng một mức công suất đầu vào so với loa có độ nhạy thấp. Điều này góp phần giảm áp lực cho cục đẩy và nâng cao hiệu suất tổng thể của hệ thống.
Loa array Philips CSS1322/70/Q10 đạt mức áp suất âm thanh tối đa 131dB khi hoạt động tại công suất định mức 700W. Theo tài liệu kỹ thuật, mức SPL cực đại có thể đạt 137dB tại công suất đỉnh 2.800W. Khả năng tạo áp suất âm thanh lớn giúp tiếng loa truyền xa và duy trì độ rõ trong không gian đông người. Đây là lợi thế quan trọng khi sử dụng loa cho hội trường dài, sân khấu ngoài trời hoặc những khu vực có nhiều tiếng ồn nền.
Cần lưu ý rằng 137dB là thông số cực đại, không phải mức âm lượng vận hành liên tục. Trong thực tế, hệ thống cần được căn chỉnh limiter để bảo vệ củ loa, cục đẩy và thính giác người nghe. Chất lượng của một hệ thống line array cũng không chỉ phụ thuộc vào SPL. Độ đồng đều giữa các vị trí khán giả, độ rõ lời nói, độ méo và khả năng kiểm soát phản xạ mới là những yếu tố quyết định hiệu quả sử dụng thực tế.
5. Góc phủ 90° × 10° kiểm soát âm thanh hiệu quả
Mỗi module Philips CSS1322/70/Q10 có góc phủ danh định 90° theo phương ngang và 10° theo phương đứng tại mức -6dB. Góc phủ ngang 90° phù hợp với nhiều hội trường và sân khấu có mặt bằng rộng vừa phải. Hệ thống có thể bao phủ khu vực khán giả phía trước mà không cần đặt quá nhiều cụm loa ở các vị trí khác nhau.
Góc phủ đứng 10° giúp hạn chế năng lượng âm thanh phát lên trần nhà hoặc xuống sàn. Khi nhiều module được ghép thành mảng cong, các góc phủ đứng sẽ kết hợp để bao phủ từ hàng ghế gần đến khu vực cuối hội trường. Độ phủ đứng thực tế không đơn giản bằng cách lấy 10° nhân với số lượng loa. Kết quả còn phụ thuộc vào góc đặt giữa từng module, chiều cao treo, khoảng cách đến khán giả và mức độ tương tác âm học giữa các loa.
6. Điều chỉnh góc từ 0° đến 10° theo bước 1°

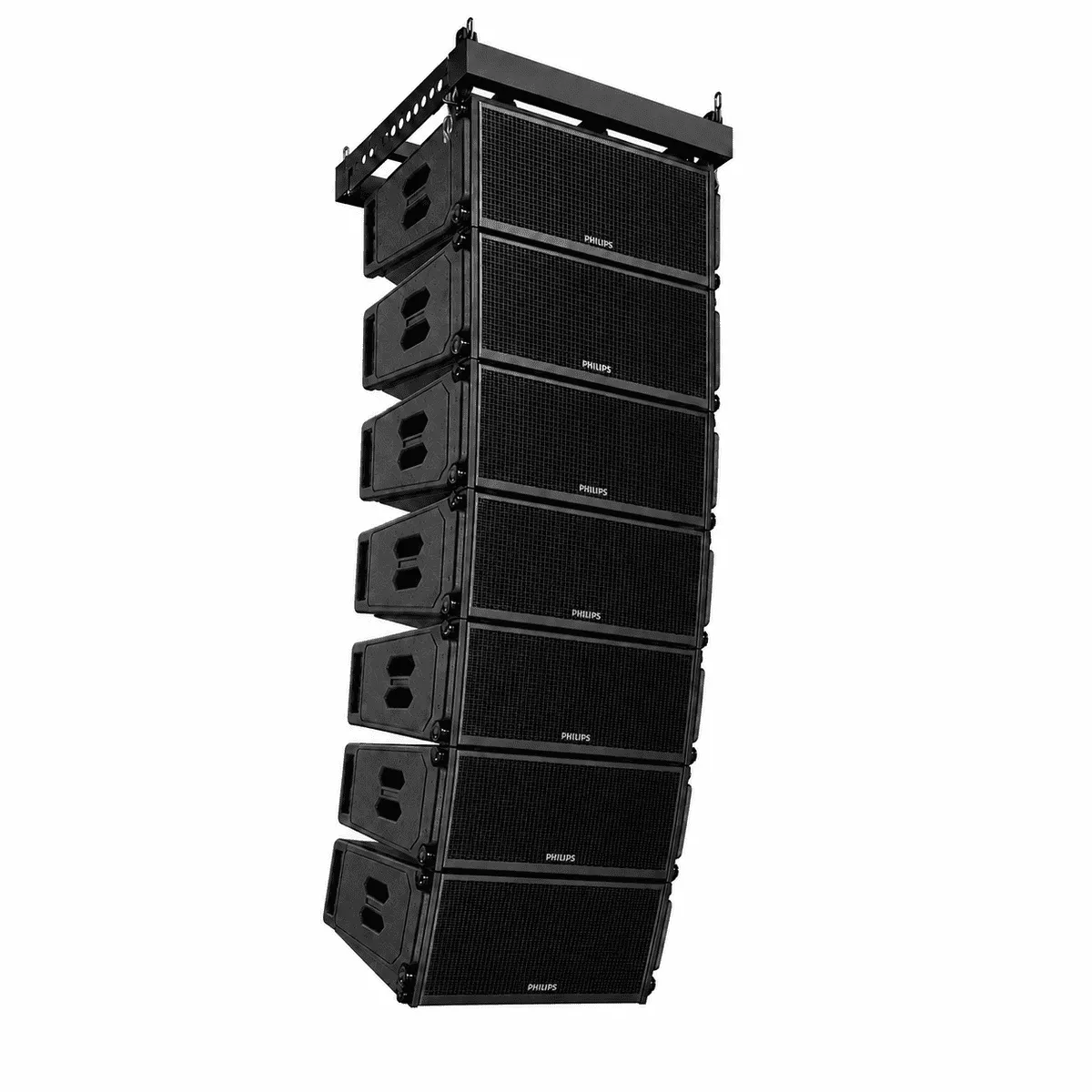

Hệ thống khung treo của Philips CSS1322/70/Q10 cho phép điều chỉnh góc giữa các loa trong khoảng từ 0° đến 10°. Mỗi nấc thay đổi tương ứng 1°. Góc nhỏ thường được sử dụng cho các module ở phía trên, nơi cần truyền âm thanh xa hơn. Góc lớn thường dành cho các module phía dưới để bao phủ khu vực khán giả gần sân khấu.
Việc điều chỉnh theo bước 1° mang lại độ linh hoạt cao hơn khi thiết kế mảng loa. Kỹ thuật viên có thể tạo đường cong J-array hoặc các cấu hình khác tùy theo hình học không gian. Nhà sản xuất khuyến nghị sử dụng từ 4 module trở lên cho một mảng. Với số lượng quá ít, hệ thống khó tạo được đặc tính ghép mảng và kiểm soát hướng phủ đứng đúng nghĩa của line array.

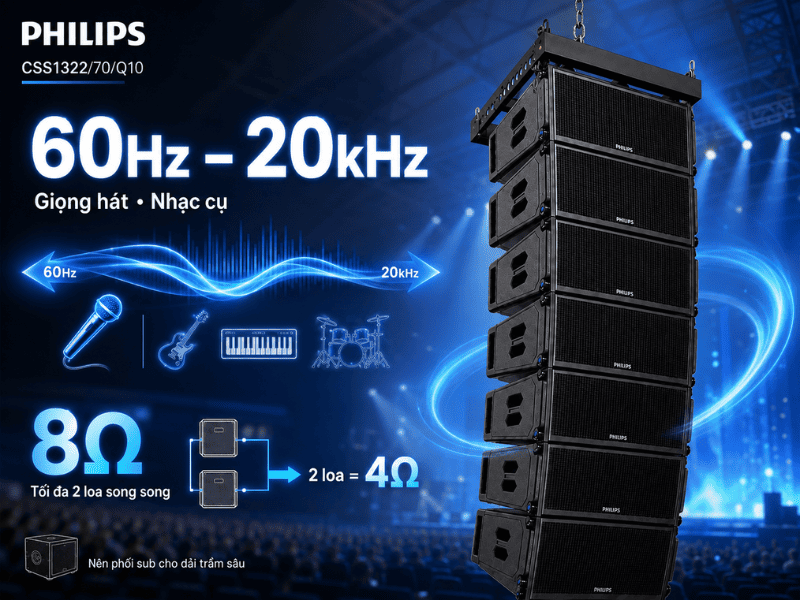

7. Dải tần 60Hz–20kHz tái tạo đầy đủ giọng hát và nhạc cụ
Loa line array Philips CSS1322/70/Q10 có dải tần công bố từ 60Hz đến 20kHz tại mức suy hao -10dB. Dải tần này cho phép loa tái tạo phần lớn nội dung của giọng nói, giọng hát, nhạc cụ và nhạc nền. Hai bass 10 inch đảm nhiệm dải trung trầm, trong khi củ treble 3 inch xử lý dải cao lên tới 20kHz.
Với sân khấu biểu diễn, tiệc cưới, DJ hoặc chương trình sử dụng nhạc điện tử, loa nên được phối ghép cùng sub hơi. Điểm cắt crossover thường phải được căn chỉnh theo model sub, vị trí lắp đặt và đáp tuyến thực tế, thay vì áp dụng một con số cố định cho mọi hệ thống.
8. Trở kháng 8 ohms, hỗ trợ ghép tối đa hai loa song song
Mỗi loa Philips CSS1322/70/Q10 có trở kháng danh định 8 ohms. Theo thông tin nhà sản xuất, số lượng loa được phép đấu song song trên một đường công suất là không quá hai chiếc.
Khi hai loa 8 ohms được đấu song song, tổng trở danh định của hệ thống giảm còn khoảng 4 ohms. Cục đẩy sử dụng cần hoạt động ổn định ở tải 4 ohms và có công suất phù hợp.
Trong trường hợp một mảng sử dụng từ bốn module trở lên, hệ thống thường phải chia thành nhiều kênh công suất hoặc nhiều nhóm loa. Không nên đấu cả bốn loa 8 ohms song song trên một kênh vì tổng trở lý thuyết sẽ giảm xuống khoảng 2 ohms, vượt ngoài khuyến nghị của tài liệu. Cách chia kênh cụ thể cần được xác định theo công suất cục đẩy, chiều dài dây loa, cấu hình DSP và mức headroom mong muốn.
9. Hai cổng Speakon NL4 kết nối ổn định
Loa được trang bị hai cổng Speakon NL4, thuận tiện cho việc nhận tín hiệu và nối tiếp sang module tiếp theo. Cách đấu dây thụ động được quy định:
- PIN 1+ là cực dương.
- PIN 1- là cực âm.
Đầu nối Speakon có cơ chế khóa xoay, hạn chế tình trạng giắc bị tuột trong quá trình hệ thống hoạt động. Đây là chuẩn kết nối phổ biến trên các hệ thống âm thanh sân khấu nhờ khả năng chịu dòng cao và độ an toàn tốt hơn so với nhiều loại giắc thông thường. Khi thi công, dây loa cần có tiết diện phù hợp với chiều dài đường dây và công suất truyền tải. Dây có tiết diện quá nhỏ có thể gây sụt áp, nóng dây và làm giảm hiệu suất của hệ thống.
10. Ứng dụng thực tế của loa Philips CSS1322/70/Q10
Sân khấu biểu diễn ngoài trời quy mô vừa
Với công suất định mức 700W, độ nhạy 102dB và SPL tối đa cao, Philips CSS1322/70/Q10 phù hợp cho các sân khấu ngoài trời quy mô nhỏ đến vừa. Hệ thống có thể phục vụ biểu diễn ca nhạc, chương trình cộng đồng, lễ khai trương, hội chợ và sự kiện doanh nghiệp. Khả năng ghép nhiều module giúp âm thanh truyền xa và đồng đều hơn so với việc sử dụng một số loa toàn dải riêng lẻ.
Đối với không gian ngoài trời, nên kết hợp loa subwoofer để tăng năng lượng dải trầm. Hệ thống cũng cần được tính toán khả năng chống gió, tải trọng giàn treo và phương án bảo vệ thiết bị trước thời tiết.
Hội trường và trung tâm hội nghị
Góc phủ ngang 90° cùng khả năng kiểm soát góc đứng giúp CSS1322/70/Q10 phù hợp với hội trường có chiều sâu lớn. Hệ thống có thể phục vụ phát biểu, hội nghị, biểu diễn văn nghệ và trình chiếu nội dung đa phương tiện. Khi được treo đúng độ cao, loa giúp tiếng nói truyền đến các hàng ghế phía sau mà không cần tăng âm lượng quá lớn ở khu vực phía trước.
Nhà hát và không gian biểu diễn nghệ thuật
Philips CSS1322/70/Q10 có thể được sử dụng làm hệ thống loa chính tại nhà hát hoặc không gian biểu diễn quy mô phù hợp. Cấu hình hai bass 10 inch hỗ trợ tốt giọng hát và nhạc cụ, trong khi củ treble họng kèn giúp duy trì độ rõ của dải cao. Góc điều chỉnh 1° cho phép kỹ thuật viên tối ưu vùng phủ theo độ dốc của khán đài.
Trung tâm tiệc cưới và sân khấu sự kiện
Loa phù hợp cho trung tâm tiệc cưới cần phục vụ đồng thời lời MC, nhạc nền, biểu diễn ca sĩ và DJ. SPL lớn giúp hệ thống đáp ứng những thời điểm cần âm lượng cao, trong khi góc phủ có kiểm soát hỗ trợ hạn chế âm thanh dội không cần thiết lên trần và tường.
Nhà thờ và không gian sinh hoạt cộng đồng
Philips CSS1322/70/Q10 cũng có thể được cân nhắc cho nhà thờ, nhà văn hóa và không gian sinh hoạt cộng đồng có chiều sâu lớn. Line array giúp tập trung âm thanh vào khu vực người nghe, hỗ trợ cải thiện độ rõ lời nói. Tuy nhiên, đây là những không gian thường có thời gian vang dài, vì vậy cần khảo sát âm học kỹ trước khi quyết định số lượng và vị trí lắp loa.
