Trong những năm gần đây, màn hình LED ngày càng xuất hiện phổ biến trong quảng cáo, sân khấu, hội nghị, trung tâm thương mại và cả không gian gia đình. Vậy màn hình LED là gì, cấu tạo ra sao và có những loại màn hình LED nào phù hợp với từng nhu cầu sử dụng? Bài viết dưới đây, Bảo Châu Elec sẽ giúp bạn hiểu rõ từ A đến Z.

1. Màn hình LED là gì?

Màn hình LED (Light Emitting Diode) là thiết bị hiển thị hình ảnh và video dựa trên công nghệ đi-ốt phát quang. Khác với màn hình LCD hay máy chiếu truyền thống, màn hình LED phát sáng trực tiếp từ các bóng LED siêu nhỏ, không cần đèn nền, cho khả năng hiển thị sắc nét, màu sắc sống động và độ sáng cao.

màn hình LED trong nhà

Nhờ ưu điểm này, màn hình LED hoạt động ổn định trong nhiều điều kiện ánh sáng khác nhau, kể cả môi trường ngoài trời có nắng gắt. Đây cũng là lý do màn hình LED được ứng dụng rộng rãi trong quảng cáo, sự kiện, sân vận động và trình chiếu chuyên nghiệp.

2. Cấu tạo của màn hình LED

Một hệ thống màn hình LED hoàn chỉnh bao gồm nhiều bộ phận phối hợp đồng bộ nhằm đảm bảo khả năng hiển thị ổn định và bền bỉ.

Module LED

Module LED là thành phần quan trọng nhất, bao gồm các bóng LED siêu nhỏ được sắp xếp theo hàng và cột để tạo thành điểm ảnh (pixel). Các module có thể ghép lại với nhau để tạo thành màn hình LED kích thước lớn theo yêu cầu. Một số kích thước module phổ biến hiện nay gồm 320x160mm, 256x128mm, 160x160mm, phù hợp với nhiều tiêu chuẩn lắp đặt khác nhau.

Module LED P2.5 trong nhà Hikvision

Cabinet (khung màn hình)

Cabinet là khung dùng để cố định các module LED, thường được làm từ nhôm hoặc thép. Bộ phận này có nhiệm vụ chống rung, tản nhiệt tốt và bảo vệ màn hình khi vận hành liên tục. Thiết kế cabinet chuẩn giúp việc lắp đặt nhanh chóng, dễ bảo trì và mở rộng hệ thống khi cần.

Màn hình LED P2.5 trong nhà

Hệ thống điều khiển LED

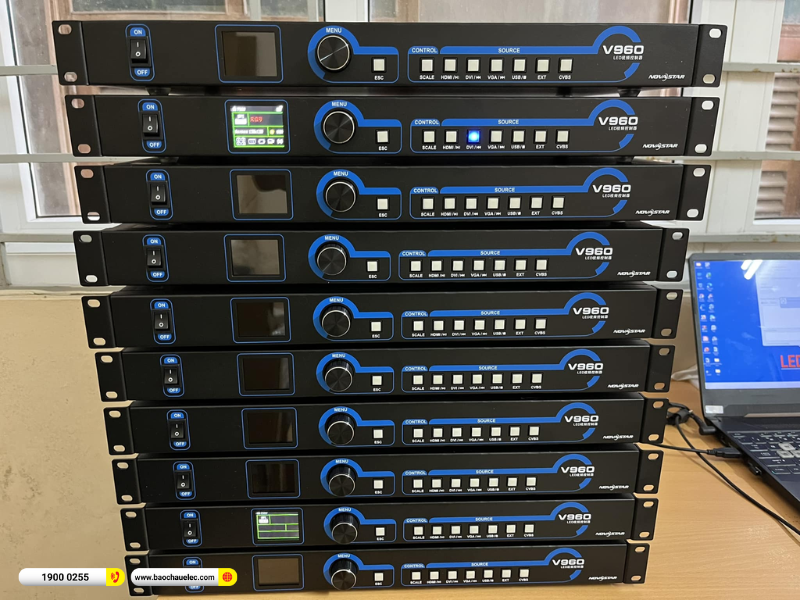

Hệ thống điều khiển gồm ba phần chính: bộ xử lý hình ảnh, card phát và card thu. Bộ xử lý nhận tín hiệu từ máy tính, camera hoặc đầu phát qua các cổng HDMI, DVI, VGA. Card phát và card thu đảm nhiệm việc truyền và đồng bộ dữ liệu hiển thị đến từng module LED.

Nguồn điện và thiết bị chuyển đổi

Có nhiệm vụ cung cấp nguồn điện ổn định 110V hoặc 220V, đảm bảo màn hình LED hoạt động an toàn, tiết kiệm điện và bền bỉ theo thời gian.

Hệ thống tản nhiệt và vỏ bảo vệ

Giúp giảm nhiệt khi màn hình hoạt động lâu dài. Đối với màn hình LED ngoài trời, lớp vỏ đạt chuẩn chống nước, chống bụi IP65 trở lên, đảm bảo vận hành ổn định trong mọi điều kiện thời tiết.

màn hình LED trong nhà

3. Nguyên lý hoạt động của màn hình LED

Màn hình LED hoạt động dựa trên nguyên lý phát sáng của các đi-ốt LED. Mỗi điểm ảnh (pixel) được cấu tạo từ ba đèn LED siêu nhỏ gồm đỏ (Red), xanh lá (Green) và xanh dương (Blue) gọi chung là RGB. Khi ba màu này phát sáng với cường độ khác nhau, chúng sẽ kết hợp để tạo ra hàng triệu màu sắc khác nhau.

Các điểm ảnh LED được sắp xếp thành module, ghép lại thành cabinet và cuối cùng tạo nên màn hình LED hoàn chỉnh. Bộ điều khiển trung tâm tiếp nhận tín hiệu hình ảnh, xử lý dữ liệu và truyền đến từng module LED để hiển thị đúng nội dung gốc. Nhờ cơ chế phát sáng trực tiếp, màn hình LED có độ sáng cao hơn nhiều lần so với LCD và hiển thị rõ ràng ngay cả dưới ánh nắng mặt trời.

4. Các thông số kỹ thuật quan trọng của màn hình LED

Khi lựa chọn màn hình LED, người dùng cần quan tâm đến một số thông số kỹ thuật cơ bản như pixel pitch, độ phân giải, độ sáng, tốc độ làm mới, góc nhìn, tỷ lệ tương phản, gam màu, tuổi thọ, cấp độ bảo vệ IP, kích thước cabinet, trọng lượng và công suất tiêu thụ. Những yếu tố này ảnh hưởng trực tiếp đến chất lượng hiển thị, chi phí vận hành và độ bền lâu dài của màn hình.

5. Phân loại màn hình LED phổ biến hiện nay

Phân loại theo công nghệ LED: DIP và SMD

Màn hình LED DIP là công nghệ cũ, các điểm ảnh đứng riêng lẻ, độ bền cao nhưng khả năng hiển thị màu sắc hạn chế.
Màn hình LED SMD là công nghệ hiện đại, tích hợp ba đi-ốt RGB trong một điểm ảnh, hiển thị lên tới hàng triệu màu sắc, được sử dụng phổ biến cho cả màn hình LED trong nhà và ngoài trời.

Phân loại theo vị trí lắp đặt

Màn hình LED trong nhà có độ phân giải cao, pixel pitch nhỏ, độ sáng vừa phải và phù hợp cho khoảng cách nhìn gần. Loại này thường dùng cho phòng họp, hội nghị, showroom và trung tâm thương mại.

Màn hình LED ngoài trời có độ sáng rất cao, pixel pitch lớn hơn và được trang bị khả năng chống nước, chống bụi IP65 trở lên. Phù hợp cho biển quảng cáo, bảng hiệu lớn, sân vận động và sự kiện ngoài trời.

Phân loại theo pixel pitch

Pixel pitch là khoảng cách giữa hai điểm ảnh liền kề. Pixel pitch càng nhỏ thì hình ảnh càng mịn và sắc nét, nhưng chi phí cũng cao hơn. Việc chọn đúng pixel pitch giúp tối ưu ngân sách mà vẫn đảm bảo chất lượng hiển thị phù hợp với khoảng cách quan sát.

Điểm ảnh của màn hình tính trên 1m2 của màn hình LED trong nhà

P1.58: Có mật độ điểm ảnh 400689 dots/m2.
P1.9: Có mật độ điểm ảnh 277000 dots/m2.
P2.0: Có mật độ điểm ảnh 250000 dots/m2.
P2.5: Có mật độ điểm ảnh 160000 dots/m2.
P3: Có mật độ điểm ảnh 111111 dots/m2.
P4: Có mật độ điểm ảnh 62500 dots/m2.
P5: Có mật độ điểm ảnh 40000 dots/m2.
P6: Có mật độ điểm ảnh 27777 dots/m2.
P7.62: Có mật độ điểm ảnh 17222 dots/m2.
P8: Có mật độ điểm ảnh 15625 dots/m2.
P10: Có mật độ điểm ảnh 10000 dot/m2.

Điểm ảnh của màn hình LED tính trên 1m2 của màn hình LED ngoài trời

P3: Có mật độ điểm ảnh 111111 dots/m2.
P3.91: Có mật độ điểm ảnh 65536 dots/m2.
P4: Có mật độ điểm ảnh 62500 dots/m2.
P4.81: Có mật độ điểm ảnh 43264 dots/m2.
P5: Có mật độ điểm ảnh 40000 dots/m2.
P6: Có mật độ điểm ảnh 27777 dots/m2.
P8: Có mật độ điểm ảnh 15625 dots/m2.
P10: Có mật độ điểm ảnh 10000 dots/m2.
P12.5: Có mật độ điểm ảnh 1600 dots/m2.
P16: Có mật độ điểm ảnh 3906 dots/m2.
P20: Có mật độ điểm ảnh 2500 dots/m2.

Phân loại theo màu sắc hiển thị

Màn hình LED đơn sắc chỉ hiển thị một màu, thường dùng cho bảng chạy chữ.
Màn hình LED ba màu hiển thị màu sắc cơ bản, phù hợp cho quảng cáo đơn giản.
Màn hình LED full color hiển thị hàng triệu màu sắc, cho hình ảnh sống động và chân thực, được sử dụng phổ biến nhất hiện nay.

Phân loại theo hình dạng và ứng dụng

Màn hình LED có thể là dạng phẳng, cong, trong suốt hoặc mềm, đáp ứng nhiều yêu cầu thẩm mỹ và sáng tạo. Tùy mục đích sử dụng, màn hình LED được ứng dụng trong quảng cáo, sân khấu, hội nghị, trung tâm điều khiển và giải trí gia đình.

Với khả năng hiển thị sắc nét, độ sáng cao và tính linh hoạt vượt trội, màn hình LED đang là giải pháp trình chiếu hàng đầu trong nhiều lĩnh vực. Việc hiểu rõ màn hình LED là gì, cấu tạo và cách phân loại sẽ giúp người dùng dễ dàng lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng, không gian lắp đặt và ngân sách đầu tư.
