Rack I/O Yamaha RUio16FLX-D chuyên nghiệp tương thích Dante, được Yamaha phát triển dành cho những hệ thống âm thanh cần khả năng cấu hình đầu vào và đầu ra linh hoạt. Thiết bị cung cấp tổng cộng 16 kênh Flexible I/O, cho phép người dùng lựa chọn giữa Analog Input, Analog Output hoặc AES/EBU Output tùy theo yêu cầu của từng hệ thống. Bên cạnh đó, RUio16FLX-D hỗ trợ 16 kênh Dante Receive và 16 kênh Dante Transmit, giúp thiết bị dễ dàng tham gia vào các hệ thống âm thanh mạng sử dụng giao thức Dante.
1. Thiết kế Yamaha RUio16FLX-D gọn gàng chuẩn rack 1U

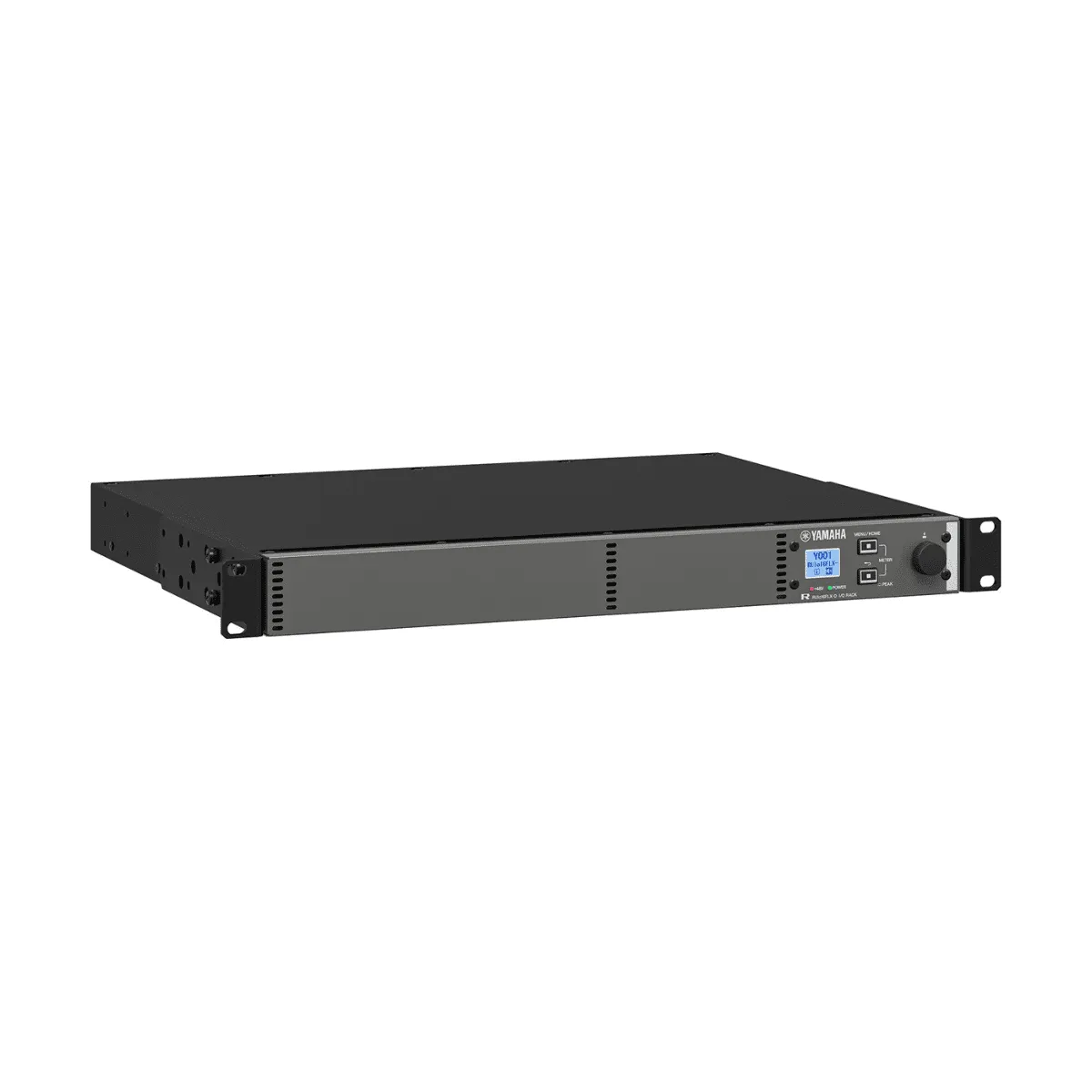

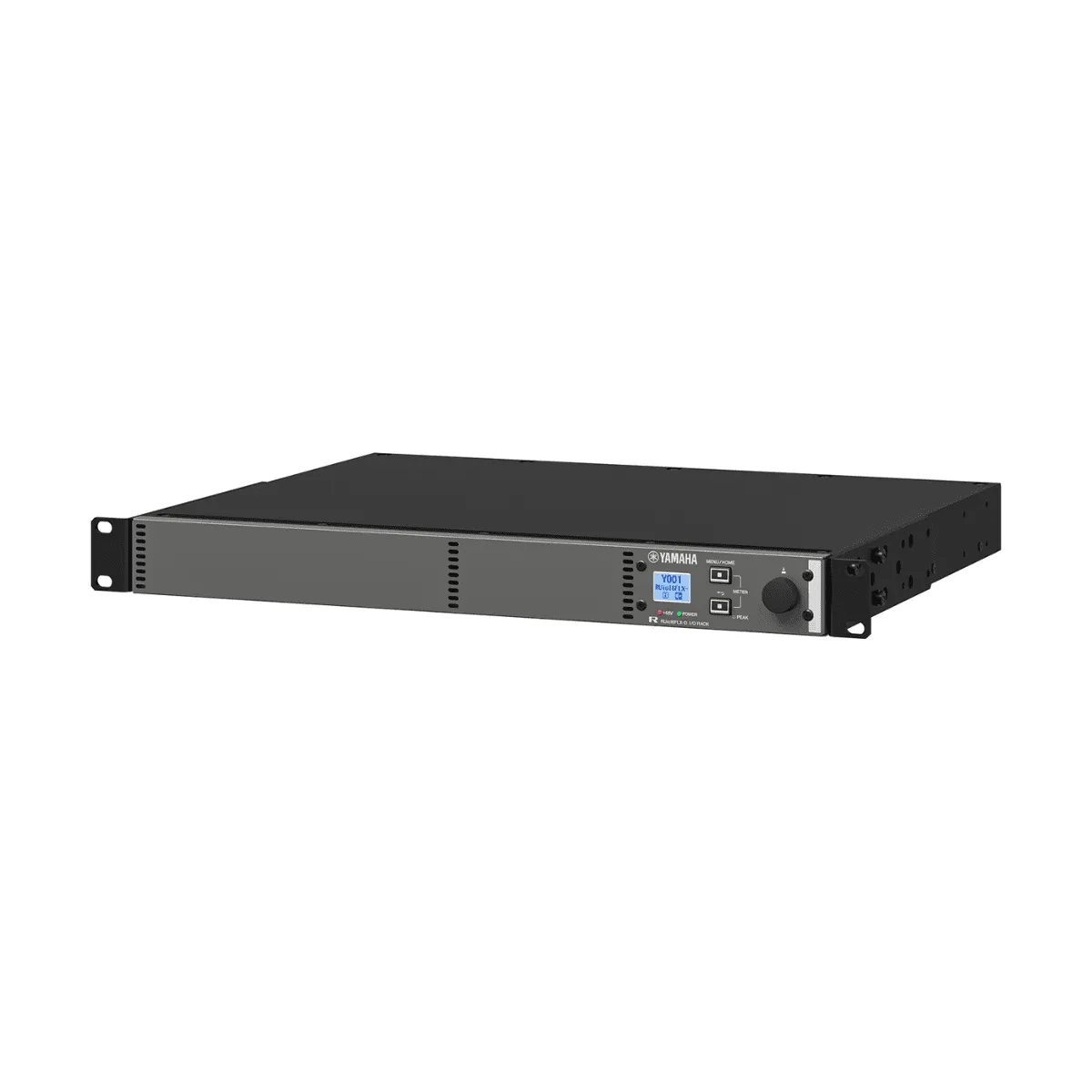

Rack I/O Yamaha RUio16FLX-D được thiết kế dưới dạng thiết bị rack chuyên nghiệp với chiều cao chỉ 44 mm, tương đương chuẩn 1U. Cách thiết kế này giúp thiết bị chiếm rất ít không gian trong tủ rack nhưng vẫn cung cấp đầy đủ hệ thống kết nối cần thiết cho 16 kênh Flexible I/O và mạng Dante.
Kích thước tổng thể của Yamaha RUio16FLX-D là 480 mm chiều rộng, 44 mm chiều cao và 369 mm chiều sâu, trong khi trọng lượng tịnh chỉ 4 kg. Nhờ đó, sản phẩm có thể được lắp đặt trong các hệ thống rack cố định hoặc những bộ rack cần di chuyển mà không làm tăng quá nhiều kích thước và trọng lượng tổng thể.
Phong cách thiết kế của RUio16FLX-D hướng tới sự đơn giản và thực dụng. Các khu vực hiển thị, điều khiển và kết nối được phân chia rõ ràng, giúp kỹ thuật viên dễ dàng quan sát trạng thái và thao tác trong quá trình lắp đặt, cấu hình hoặc xử lý hệ thống.

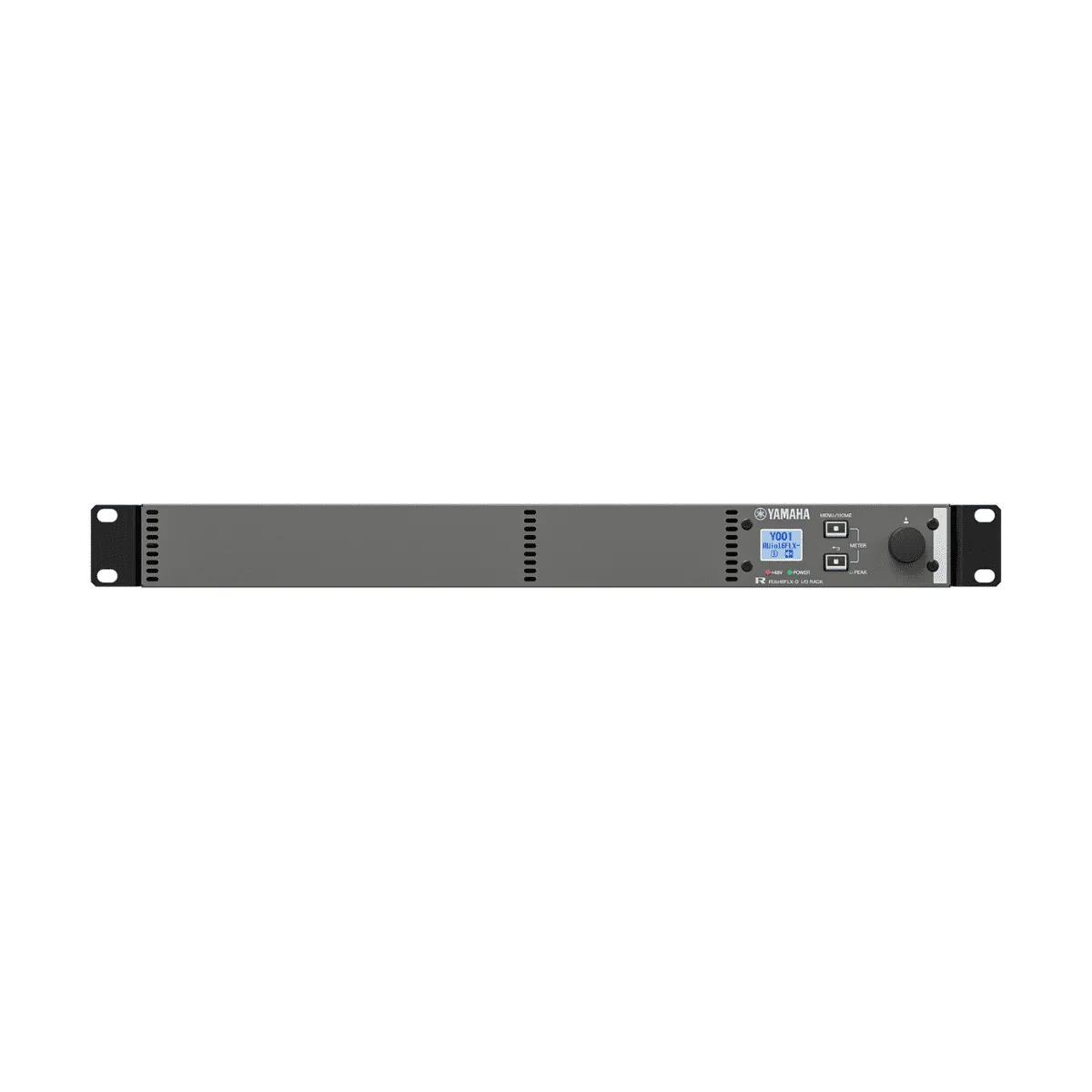

Mặt trước bố trí khoa học, dễ quan sát

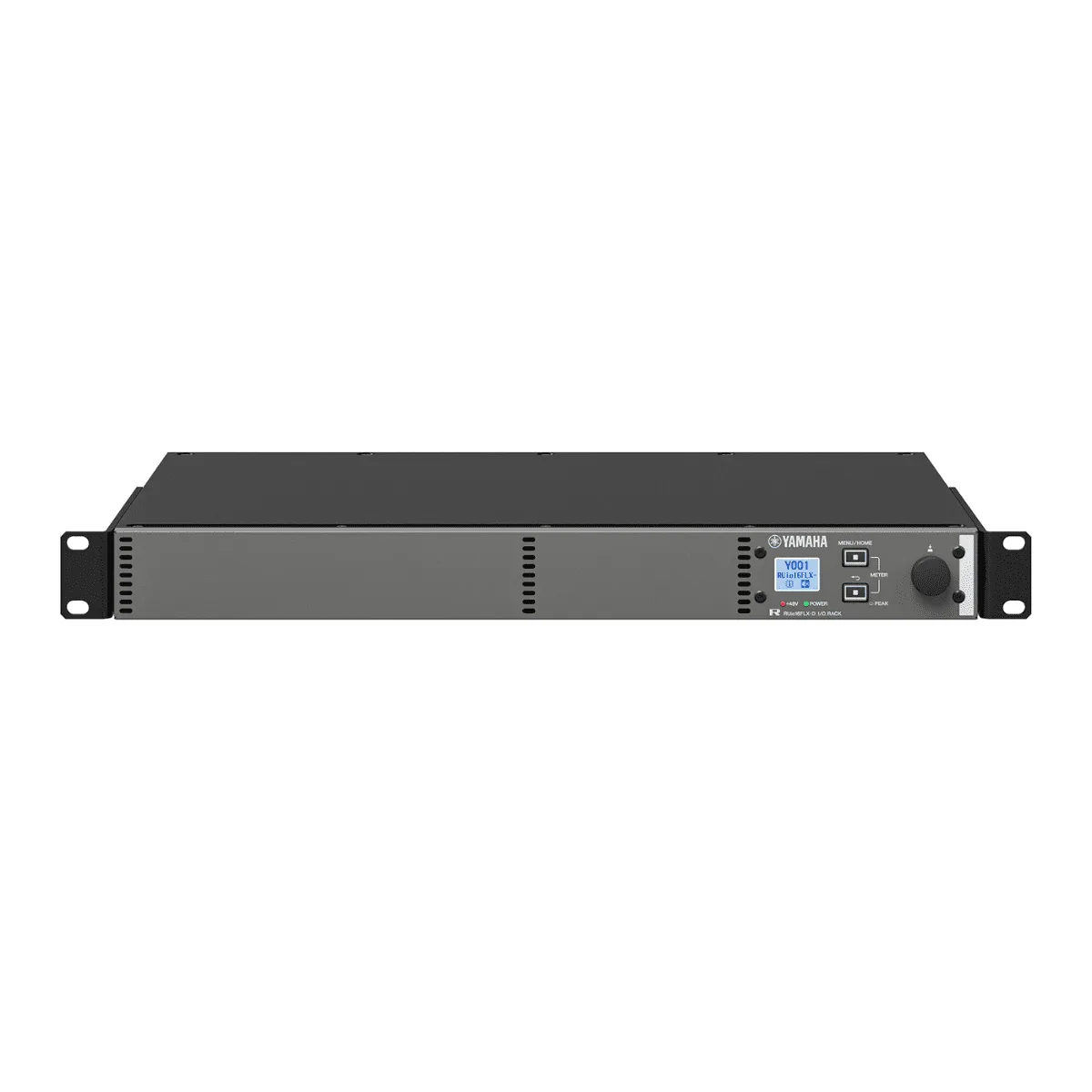

Mặt trước của Yamaha RUio16FLX-D được thiết kế khá tối giản. Phần lớn diện tích mặt máy dành cho các khe thông gió, trong khi cụm điều khiển chính được bố trí tập trung ở phía bên phải.
Tại đây có logo Yamaha, màn hình mini-LCD, hệ thống phím chức năng, núm xoay điều khiển cùng các đèn báo trạng thái. Việc tập trung toàn bộ khu vực thao tác tại một vị trí giúp người vận hành dễ dàng kiểm tra thiết bị ngay cả khi RUio16FLX-D đã được lắp cố định trong tủ rack cùng nhiều thiết bị khác.
Thiết kế này đặc biệt thuận tiện trong môi trường âm thanh chuyên nghiệp, nơi kỹ thuật viên cần nhanh chóng xác định thiết bị, kiểm tra trạng thái hoạt động hoặc thay đổi một số thiết lập mà không cần tháo máy khỏi rack.
Màn hình mini-LCD hỗ trợ kiểm tra trực tiếp
Một trong những điểm đáng chú ý trên mặt trước Yamaha RUio16FLX-D là màn hình mini-LCD tích hợp. Màn hình này cho phép người dùng kiểm tra các thông số liên quan tới Dante, đầu vào, đầu ra và cấu hình hoạt động của thiết bị ngay tại rack.
Thông qua màn hình và hệ thống phím điều khiển, kỹ thuật viên có thể thực hiện nhiều thao tác cơ bản mà không nhất thiết phải mở phần mềm trên máy tính hoặc truy cập trực tiếp từ bàn mixer.
Trong trường hợp thiết bị phát hiện lỗi, hệ thống phím và đèn LED có thể sáng để hỗ trợ người vận hành nhanh chóng nhận biết tình trạng và thực hiện bước xử lý cần thiết. Đây là một chi tiết nhỏ nhưng rất hữu ích trong những hệ thống có nhiều thiết bị mạng hoạt động đồng thời.

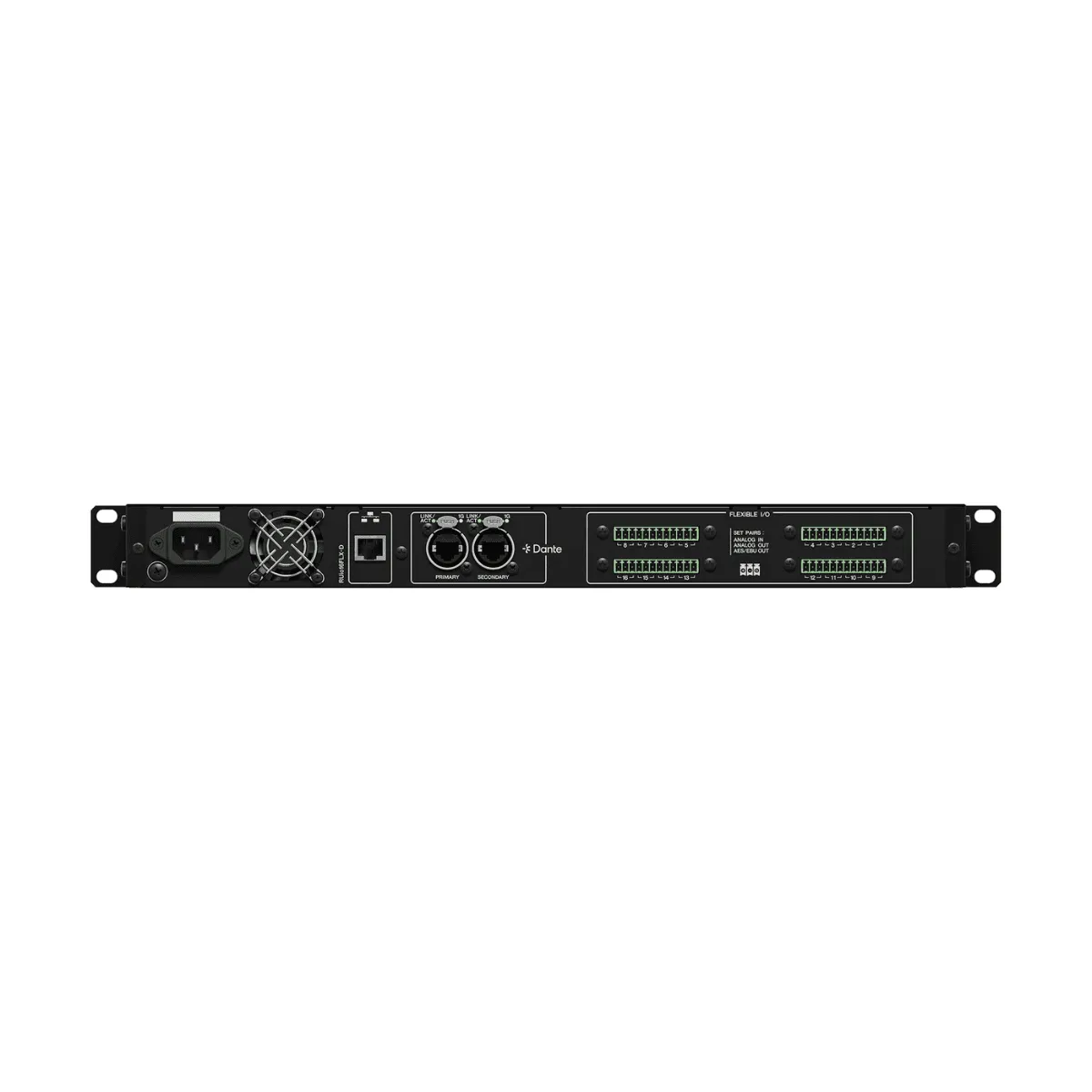

Mặt sau tập trung đầy đủ hệ thống kết nối

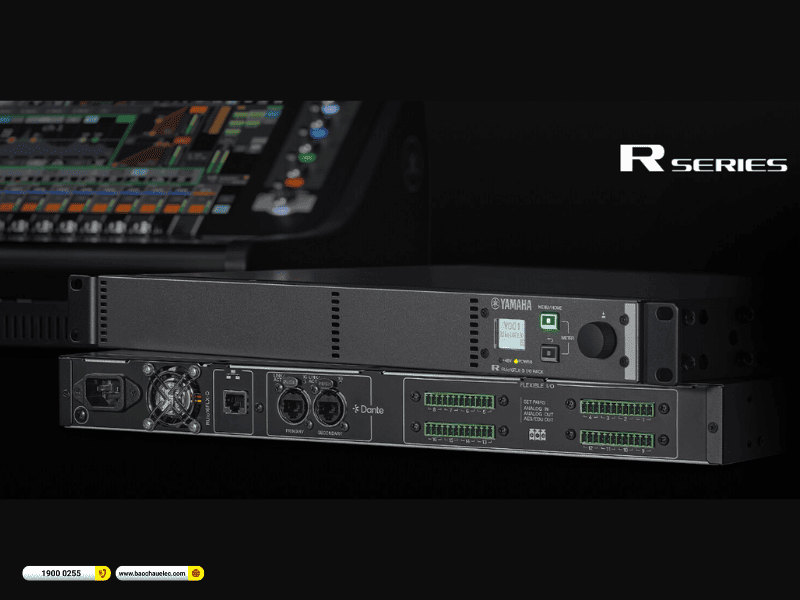

Phần mặt sau của Yamaha RUio16FLX-D được bố trí toàn bộ các cổng kết nối quan trọng, bao gồm nguồn điện, kết nối mạng điều khiển, hai cổng Dante Primary và Secondary cùng hệ thống đầu nối Flexible I/O dạng Euroblock. Việc sử dụng đầu nối Euroblock giúp thiết bị phù hợp với các hệ thống âm thanh lắp đặt chuyên nghiệp, đặc biệt là những hệ thống cần đi dây cố định và tổ chức dây tín hiệu gọn gàng.
Hai cổng Dante được bố trí tách biệt và nhận diện rõ ràng, giúp quá trình xây dựng hệ thống mạng âm thanh thuận tiện hơn. Bên cạnh đó, RUio16FLX-D còn có kết nối dành riêng cho mạng điều khiển, hỗ trợ những hệ thống quy mô lớn cần tách biệt việc truyền audio và điều khiển thiết bị.

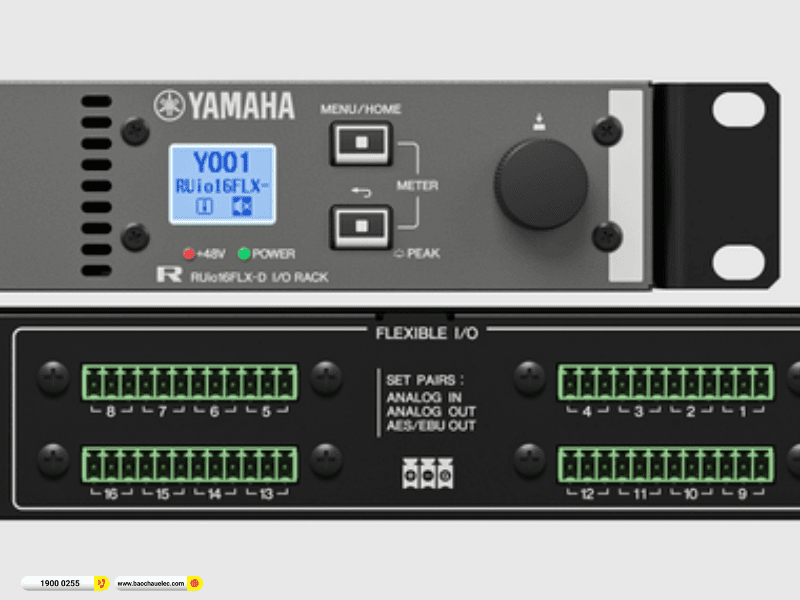

2. Flexible I/O 16 kênh cho phép cấu hình đầu vào, đầu ra linh hoạt
Điểm nổi bật hàng đầu của Yamaha RUio16FLX-D chính là hệ thống 16 kênh Flexible I/O. Thay vì cung cấp một số lượng đầu vào và đầu ra cố định, Yamaha cho phép người sử dụng lựa chọn và kết hợp giữa Analog Input, Analog Output và AES/EBU Output tùy theo cấu trúc của từng hệ thống.

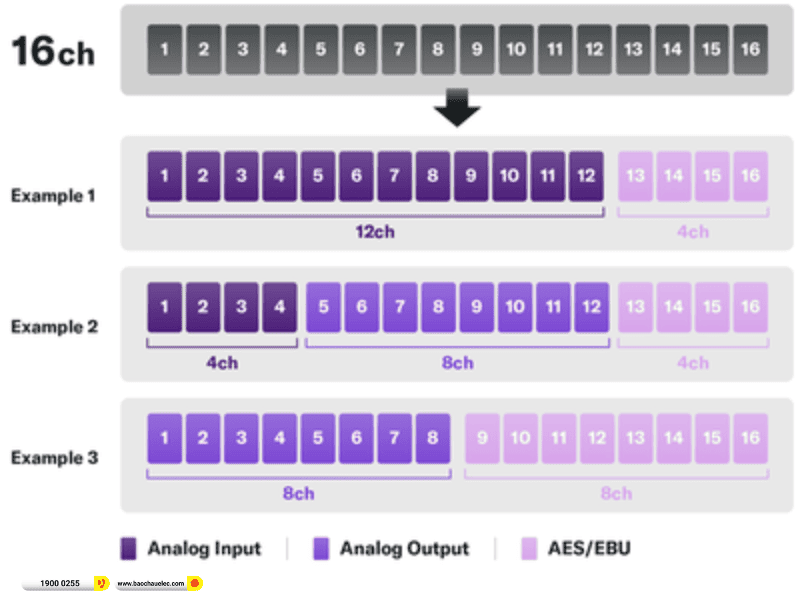

Các nguồn có thể được lựa chọn theo từng nhóm 2 kênh, nhờ đó người vận hành có thể chia 16 kênh thành nhiều nhóm chức năng khác nhau. Trong cùng một thiết bị, RUio16FLX-D có thể đồng thời xử lý ba loại nguồn là đầu vào analog, đầu ra analog và đầu ra AES/EBU.
Khả năng này đặc biệt có giá trị đối với những hệ thống chưa thể xác định chính xác số lượng đầu vào và đầu ra ngay từ giai đoạn thiết kế. Khi nhu cầu sử dụng thay đổi, kỹ thuật viên có thể điều chỉnh lại cấu hình mà không nhất thiết phải thay thế toàn bộ thiết bị I/O.
Ví dụ, ở thời điểm ban đầu hệ thống có thể cần nhiều kênh đầu vào analog. Sau đó, khi mở rộng thêm thiết bị xử lý kỹ thuật số, một số kênh có thể được cấu hình lại thành AES/EBU Output hoặc Analog Output tùy theo nhu cầu thực tế.
3. Thiết kế hệ thống trước và mở rộng I/O khi cần thiết
Yamaha phát triển RUio16FLX-D theo định hướng giúp người dùng thiết kế hệ thống trước và mở rộng I/O sau. Đây là một cách tiếp cận phù hợp với các công trình âm thanh chuyên nghiệp, nơi yêu cầu thực tế có thể thay đổi trong quá trình sử dụng.
Trong nhiều dự án, kỹ thuật viên có thể biết tổng thể hệ thống cần những thiết bị nào nhưng chưa xác định chính xác từng vị trí sẽ cần bao nhiêu đầu vào hoặc đầu ra. Nếu sử dụng một thiết bị có cấu hình cố định, việc thay đổi sau này có thể khiến hệ thống phải bổ sung thêm nhiều thiết bị khác.
Với RUio16FLX-D, 16 kênh Flexible I/O có thể được cấu hình lại dựa trên nhu cầu thực tế. Khi hệ thống chỉ cần thêm một vài kênh input, một số output analog hoặc cần chuyển AES/EBU tới một vị trí cụ thể, RUio16FLX-D có thể đảm nhiệm nhiệm vụ đó mà không yêu cầu một cấu hình cố định ngay từ đầu. Nhờ vậy, thiết bị phù hợp với các hệ thống cần khả năng phát triển trong tương lai hoặc các công trình mà nhu cầu sử dụng có thể được điều chỉnh theo từng giai đoạn.
4. Port Config giúp thiết lập I/O trực tiếp trên thiết bị
Để việc thay đổi cấu hình Flexible I/O trở nên thuận tiện hơn, Yamaha trang bị cho RUio16FLX-D menu Port Config tích hợp ngay trên thiết bị.
Thông qua màn hình mini-LCD ở mặt trước, người sử dụng có thể truy cập Port Config và thay đổi cách bố trí đầu vào, đầu ra của RUio16FLX-D. Điều này giúp kỹ thuật viên kiểm tra và cấu hình thiết bị trực tiếp tại rack mà không phải phụ thuộc hoàn toàn vào máy tính hoặc bàn mixer.
Trong quá trình lắp đặt, Port Config giúp việc thử nghiệm nhiều phương án I/O trở nên đơn giản hơn. Khi hệ thống thay đổi hoặc cần bổ sung thêm một loại tín hiệu khác, người vận hành có thể truy cập menu và điều chỉnh lại cấu hình cho phù hợp.
Đây là tính năng thể hiện rõ triết lý linh hoạt của RUio16FLX-D: không chỉ phần cứng cho phép thay đổi I/O mà quá trình thiết lập cũng được thiết kế để thuận tiện cho người vận hành.
5. Dante 16×16 mở rộng khả năng kết nối âm thanh qua mạng
Yamaha RUio16FLX-D được tích hợp giao thức mạng âm thanh Dante của Audinate, cho phép thiết bị tham gia trực tiếp vào những hệ thống audio network chuyên nghiệp. Mẫu Rack I/O này hỗ trợ 16 kênh Dante Receive và 16 kênh Dante Transmit. Điều này có nghĩa thiết bị có thể đồng thời nhận tối đa 16 kênh âm thanh từ hệ thống Dante và truyền tối đa 16 kênh âm thanh trở lại mạng.
Thay vì phải kéo nhiều đường dây audio analog riêng biệt giữa các khu vực, hệ thống sử dụng Dante có thể truyền nhiều kênh tín hiệu qua hạ tầng mạng. Nhờ đó, RUio16FLX-D có thể được đặt tại vị trí thuận tiện nhất để tiếp nhận hoặc xuất tín hiệu trong hệ thống. Khả năng kết hợp Flexible I/O với Dante giúp RUio16FLX-D hoạt động như một cầu nối giữa tín hiệu analog, AES/EBU và hệ thống âm thanh mạng.
Dante Primary và Secondary hỗ trợ hệ thống dự phòng

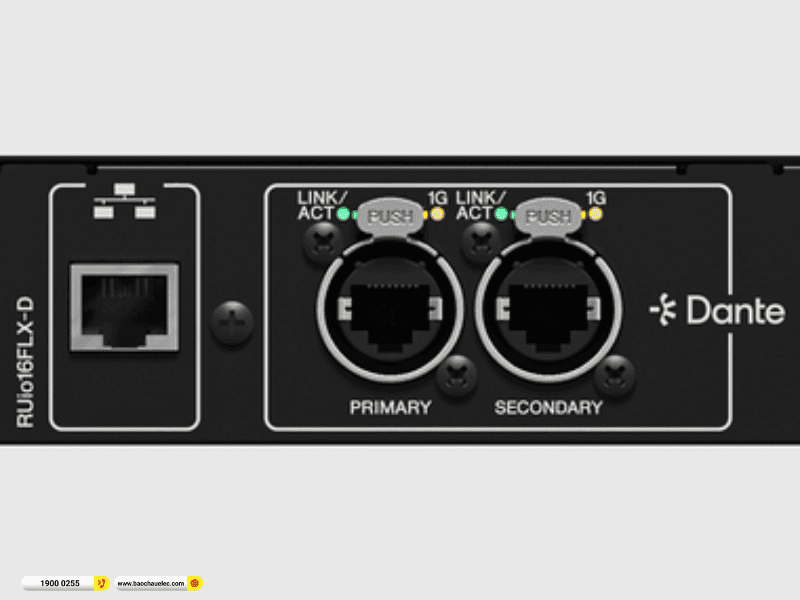

Ở mặt sau Yamaha RUio16FLX-D có hai cổng Dante được ký hiệu Primary và Secondary. Dante có khả năng hỗ trợ hệ thống dự phòng, giúp tăng độ ổn định trong trường hợp một đường mạng gặp vấn đề. Đối với các hệ thống chuyên nghiệp yêu cầu khả năng vận hành liên tục, đây là một yếu tố đáng quan tâm.
Việc có sẵn hai cổng mạng cũng giúp RUio16FLX-D phù hợp hơn với các hệ thống Dante được triển khai theo cấu trúc dự phòng, đặc biệt trong những môi trường mà tính ổn định của đường truyền âm thanh là yêu cầu quan trọng.
6. Kiểm tra Dante, I/O, gain và phantom power ngay trên mặt máy
Không chỉ đảm nhiệm vai trò mở rộng I/O, Yamaha RUio16FLX-D còn cho phép người vận hành kiểm tra và thiết lập nhiều thông số trực tiếp từ mặt trước. Thông qua màn hình mini-LCD và hệ thống phím điều khiển, người dùng có thể theo dõi các tham số Dante cũng như trạng thái đầu vào và đầu ra của thiết bị. Gain và phantom power cũng có thể được kiểm tra và điều chỉnh trực tiếp.
Lợi ích của thiết kế này thể hiện rõ trong quá trình lắp đặt hoặc xử lý sự cố. Thay vì phải quay lại bàn mixer hoặc mở phần mềm trên máy tính chỉ để kiểm tra một thông số, kỹ thuật viên có thể thực hiện thao tác ngay tại vị trí rack. Đối với những hệ thống lớn có nhiều thiết bị I/O, khả năng kiểm tra tại chỗ giúp quá trình vận hành và bảo trì trở nên thuận tiện hơn đáng kể.
7. Điều khiển trực tiếp từ mixer và processor Yamaha
Yamaha RUio16FLX-D được thiết kế để tích hợp thuận tiện với hệ sinh thái thiết bị âm thanh chuyên nghiệp của Yamaha. Khi thiết bị được kết nối với mixer kỹ thuật số Yamaha thông qua Dante, RUio16FLX-D có thể được nhận diện như một thiết bị Dante trong hệ thống. Người vận hành có thể quản lý patching, kiểm soát HA Gain và một số tham số I/O trực tiếp từ mixer.
Nhờ đó, kỹ thuật viên không cần phải thao tác riêng lẻ trên từng thiết bị mỗi khi cần thay đổi gain hoặc cấu hình tín hiệu. Việc kiểm soát tập trung giúp quá trình vận hành hệ thống trở nên trực quan và đồng bộ hơn. Đối với những hệ thống sử dụng bộ xử lý Yamaha thay vì bàn mixer truyền thống, cũng có phương án điều khiển phù hợp thông qua phần mềm chuyên dụng.
Hỗ trợ ProVisionaire Design
Khi Yamaha RUio16FLX-D được sử dụng cùng các bộ xử lý âm thanh Yamaha, thông số thiết bị có thể được kiểm soát thông qua ProVisionaire Design. Điều này giúp RUio16FLX-D dễ dàng trở thành một thành phần trong hệ thống xử lý âm thanh được thiết kế và quản lý tập trung trên phần mềm.
Trong những dự án có nhiều thiết bị, việc điều khiển thông qua ProVisionaire Design giúp người thiết kế hệ thống tổ chức và quản lý cấu hình thuận tiện hơn so với việc phải thao tác trực tiếp trên từng thiết bị riêng biệt.
8. Hỗ trợ R Remote khi không cần sử dụng bàn mixer
Yamaha RUio16FLX-D còn tương thích với phần mềm R Remote dành cho các thiết bị I/O Yamaha. Thông qua R Remote, người dùng có thể điều khiển HA Gain và các tham số liên quan mà không cần phải có một bàn mixer kỹ thuật số trong hệ thống.
Nhờ khả năng này, RUio16FLX-D có thể được sử dụng như một Dante interface nhỏ gọn trong các ứng dụng ghi âm hoặc những hệ thống chỉ cần giao tiếp I/O mà không cần mixer trực tiếp. Đây là một điểm giúp RUio16FLX-D mở rộng phạm vi ứng dụng. Thiết bị không bị giới hạn trong hệ thống sân khấu có bàn mixer mà còn có thể tham gia vào những hệ thống ghi âm hoặc xử lý tín hiệu chuyên nghiệp khác.
9. Cổng mạng điều khiển riêng phù hợp hệ thống quy mô lớn
Đối với những hệ thống âm thanh lớn, việc tất cả hoạt động truyền âm thanh và điều khiển thiết bị cùng sử dụng một mạng có thể khiến việc quản lý hệ thống trở nên phức tạp. Rack I/OYamaha RUio16FLX-D giải quyết vấn đề này bằng khả năng thiết lập một địa chỉ mạng dành riêng cho hoạt động điều khiển.
Nhờ đó, người dùng có thể xây dựng một hệ thống mạng điều khiển độc lập mà không làm ảnh hưởng tới mạng Dante đang đảm nhiệm việc truyền tín hiệu âm thanh. Khả năng tách riêng hai chức năng này đặc biệt hữu ích khi RUio16FLX-D được triển khai trong hệ thống có nhiều thiết bị Dante, processor và thiết bị điều khiển hoạt động đồng thời.
10. Chất lượng tín hiệu đáp ứng yêu cầu hệ thống âm thanh chuyên nghiệp
Bên cạnh khả năng cấu hình linh hoạt, Yamaha RUio16FLX-D còn sở hữu những thông số âm thanh phù hợp với môi trường sử dụng chuyên nghiệp. Thiết bị hỗ trợ các mức tần số lấy mẫu 44,1 kHz, 48 kHz, 88,2 kHz và 96 kHz, cho phép tích hợp vào nhiều cấu hình hệ thống khác nhau.
Đáp tuyến tần số 20 Hz – 20 kHz
Yamaha RUio16FLX-D có đáp tuyến tần số +0,5 dB / -1,5 dB trong khoảng 20 Hz – 20 kHz, tham chiếu mức đầu ra +4 dBu tại 1 kHz và sử dụng mức lấy mẫu 48 kHz hoặc 96 kHz. Dải tần này bao phủ toàn bộ vùng tần số âm thanh thông dụng, phù hợp với vai trò của RUio16FLX-D trong việc tiếp nhận và truyền tín hiệu giữa các thiết bị trong hệ thống.
Dải động lên tới 114 dB
Dynamic Range của RUio16FLX-D đạt 114 dB typical đối với DA Converter và 109 dB typical từ Input tới Output khi Gain ở 0 dB. Equivalent Input Noise đạt -128 dBu typical tại Gain +64 dB, trong khi Residual Output Noise được Yamaha công bố ở mức -88 dBu khi main stereo channel tắt.
Những thông số này cho thấy RUio16FLX-D được phát triển cho môi trường âm thanh chuyên nghiệp, nơi khả năng duy trì chất lượng tín hiệu và kiểm soát nhiễu là những yếu tố quan trọng.
Độ méo hài tổng thấp
Total Harmonic Distortion của Yamaha RUio16FLX-D được công bố ở mức dưới 0,05% tại +4 dBu, 20 Hz – 20 kHz, Gain 0 dB và tải 10 kΩ. Khi Gain được đặt ở +64 dB, THD nằm dưới 0,15% trong cùng dải tần và điều kiện tải. Theo Yamaha, phép đo Total Harmonic Distortion được thực hiện với bộ lọc low-pass 80 kHz, 48 dB/octave.
Crosstalk ở mức -100 dB
Khả năng cách ly giữa các kênh của Yamaha RUio16FLX-D cũng được thể hiện qua thông số Crosstalk. Đối với đầu vào, Crosstalk đạt -100 dB giữa các input liền kề tại Gain 0 dB và 1 kHz. Đối với tín hiệu từ input tới output, mức Crosstalk cũng đạt -100 dB tại 1 kHz. Thông số Crosstalk được Yamaha đo bằng bộ lọc 22 kHz, 48 dB/octave.
11. Ứng dụng thực tế của Yamaha RUio16FLX-D
Với 16 kênh Flexible I/O và khả năng kết nối Dante, Yamaha RUio16FLX-D có thể đảm nhiệm nhiều vai trò khác nhau tùy theo thiết kế của từng hệ thống âm thanh. Trong hệ thống sử dụng mixer kỹ thuật số Yamaha, RUio16FLX-D có thể đảm nhiệm việc bổ sung đầu vào hoặc đầu ra tại những vị trí đang thiếu I/O. Thiết bị kết nối với mixer thông qua Dante và cho phép quản lý các tham số như HA Gain từ bàn điều khiển.
Trong hệ thống sử dụng processor Yamaha, RUio16FLX-D có thể được tích hợp và quản lý thông qua ProVisionaire Design. Điều này đặc biệt hữu ích với những dự án cần cấu hình và quản lý nhiều thiết bị trong cùng một hệ thống.
Đối với hệ thống không sử dụng bàn mixer, RUio16FLX-D có thể kết hợp với R Remote để hoạt động như một Dante interface. Đây là phương án phù hợp cho các ứng dụng ghi âm hoặc hệ thống cần truyền và chuyển đổi I/O nhưng không cần một bàn mixer trực tiếp.
Một ứng dụng quan trọng khác là những hệ thống có khả năng mở rộng trong tương lai. Nếu công trình chưa xác định chính xác cần bao nhiêu Analog Input, Analog Output hay AES/EBU Output, RUio16FLX-D cho phép người thiết kế xây dựng hạ tầng trước rồi thay đổi cấu hình I/O sau khi nhu cầu thực tế được xác định rõ hơn.
12. Mua Rack I/O Yamaha RUio16FLX-D chính hãng tại Bảo Châu Elec
Bảo Châu Elec cung cấp các thiết bị âm thanh chính hãng phục vụ nhu cầu xây dựng hệ thống âm thanh chuyên nghiệp và các giải pháp sử dụng thiết bị Yamaha. Khách hàng quan tâm đến Rack I/O Yamaha RUio16FLX-D có thể liên hệ Bảo Châu Elec để được tư vấn lựa chọn và xây dựng cấu hình phù hợp với hệ thống thực tế, đặc biệt đối với các dự án sử dụng mixer kỹ thuật số Yamaha, processor Yamaha và hạ tầng âm thanh Dante.
Với 16 kênh Flexible I/O, Dante 16×16, khả năng cấu hình Analog Input, Analog Output và AES/EBU Output, đây là thiết bị được định hướng cho các hệ thống cần sự linh hoạt ngay ở thời điểm lắp đặt cũng như khả năng thay đổi cấu hình trong tương lai. Liên hệ theo hotline 1900 0255 để nhận tư vấn miễn phí về sản phẩm ngay hôm nay!
