Stage Box Midas DL155 là bộ giao tiếp I/O dạng rack 2U chuyên nghiệp, được thiết kế để mở rộng kết nối cho các hệ thống âm thanh số sử dụng AES50. Thiết bị sở hữu 8 tiền khuếch đại micro Midas, 8 ngõ ra line analog cùng giao diện AES3 8 kênh vào/8 kênh ra. Hỗ trợ truyền tín hiệu AES50 qua cáp CAT5/5e lên đến 100m và dự phòng mạng kép, DL155 đáp ứng tốt các hệ thống sân khấu, hội trường, nhà hát và âm thanh lưu diễn.
Thiết kế rack 2U chắc chắn cho sân khấu và lưu diễn
Stage Box Midas DL155 được đặt trong khung thép rackmount tiêu chuẩn 19 inch với chiều cao 2U. Kích thước tổng thể 483 × 376 × 88mm và trọng lượng khoảng 6,9kg giúp thiết bị dễ lắp vào tủ rack, flight case hoặc hệ thống sân khấu lưu động.

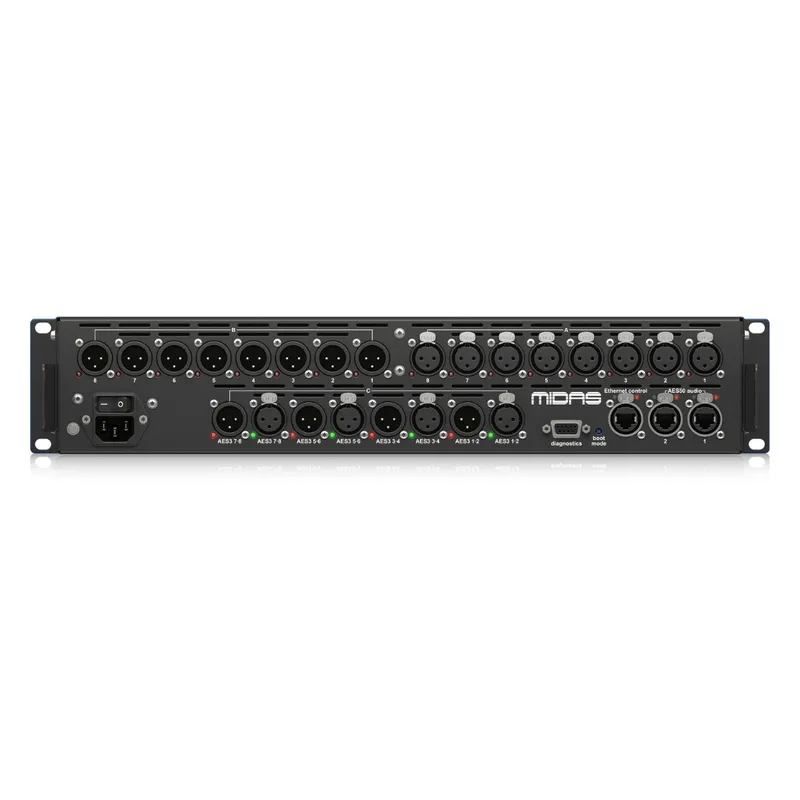

Thiết kế tập trung toàn bộ đầu vào, đầu ra và nguồn điện ở mặt sau, giúp việc đi dây trong rack trở nên gọn gàng hơn. Ở mặt trước là màn hình LCD, các nút điều hướng cùng hệ thống LED trạng thái, cho phép kỹ thuật viên kiểm tra thiết bị mà không cần mở phần mềm điều khiển.
Các đầu nối mạng và âm thanh sử dụng chuẩn công nghiệp, trong đó cổng AES50 sử dụng Neutrik etherCON để tăng độ chắc chắn khi cắm rút nhiều lần. Đây là điểm quan trọng với thiết bị phải làm việc thường xuyên trong môi trường sân khấu, nơi dây mạng và dây tín hiệu chịu nhiều tác động cơ học hơn hệ thống cố định.
Màn hình LCD và bảng điều khiển trước giúp thiết lập tại chỗ
Trong trường hợp cần cấu hình trực tiếp, DL155 cung cấp màn hình LCD cùng các nút điều hướng trên mặt trước. Giao diện này cho phép truy cập các tùy chọn quan trọng mà không phải phụ thuộc hoàn toàn vào bàn mixer.
Hệ thống LED cung cấp thông tin về:
- Trạng thái đường nguồn PSU.
- Hoạt động của kết nối AES50.
- Trạng thái Ethernet điều khiển.
- Phantom +48V trên từng đầu vào.
- Khóa đồng bộ của các luồng AES3.
- Tình trạng các đầu ra tương ứng.
Khả năng giám sát trực tiếp giúp kỹ thuật viên chẩn đoán nhanh khi hệ thống phát sinh sự cố về nguồn, mạng hoặc đồng bộ digital.
8 bộ tiền khuếch đại micro Midas khai thác tín hiệu ngay từ đầu vào
Một trong những thế mạnh cốt lõi của Stage Box Midas DL155 là 8 bộ tiền khuếch đại micro Midas tích hợp. Preamp là nơi đầu tiên tiếp nhận tín hiệu từ micro hoặc nguồn analog, vì vậy chất lượng của tầng này ảnh hưởng trực tiếp đến độ sạch, độ động và khả năng giữ chi tiết của toàn hệ thống.
Các preamp hỗ trợ Phantom +48V có thể bật tắt theo từng kênh, phù hợp với micro condenser, DI box active và các thiết bị cần nguồn phantom tương thích. Gain analog được điều chỉnh theo từng bước 2,5dB, giúp kỹ thuật viên thiết lập mức tín hiệu đầu vào chính xác hơn.
Trong biểu diễn trực tiếp, đây là lợi thế rõ rệt vì tín hiệu từ sân khấu được khuếch đại và chuyển đổi ngay tại khu vực đặt DL155 trước khi truyền số đến bàn mixer.
Mạng AES50 SuperMAC truyền âm thanh số đến 100m
Stage Box DL155 sử dụng công nghệ mạng âm thanh số SuperMAC tuân thủ AES50, cho phép truyền nhiều kênh âm thanh, tín hiệu điều khiển và đồng bộ clock qua một đường cáp mạng.
Khoảng cách kết nối có thể đạt đến 100m bằng CAT5/CAT5e trong điều kiện lắp đặt phù hợp. Nhờ đó, kỹ thuật viên có thể đặt DL155 gần sân khấu trong khi bàn mixer FOH nằm ở cuối hội trường mà không cần kéo hàng chục dây analog dài từ sân khấu đến bàn trộn.
AES50 mang lại nhiều lợi ích quan trọng:
- Truyền nhiều kênh âm thanh qua một cáp mạng.
- Độ trễ thấp và có tính xác định.
- Đồng bộ clock theo mẫu giữa các thiết bị.
- Duy trì sự căn chỉnh pha giữa các kênh.
- Hỗ trợ phát hiện và sửa lỗi truyền dẫn.
- Giảm đáng kể khối lượng hệ thống multicore analog.
Đây là lý do DL155 phù hợp với các hệ thống âm thanh sân khấu chuyên nghiệp, nơi khoảng cách giữa sân khấu và vị trí FOH thường khá lớn.
2 cổng AES50 hỗ trợ mạng dự phòng kép
Stage Box DL155 được trang bị 2 cổng mạng AES50, cho phép xây dựng cấu hình dự phòng kép. Khi hệ thống được thiết kế đúng, kết nối dự phòng giúp giảm nguy cơ mất toàn bộ luồng âm thanh nếu một đường cáp hoặc một nhánh mạng gặp sự cố.
Tính năng này đặc biệt có giá trị trong chương trình trực tiếp, hội nghị quan trọng, nhà hát hoặc sự kiện quy mô lớn, nơi việc mất tín hiệu trong quá trình biểu diễn có thể gây ảnh hưởng nghiêm trọng.
Các cổng sử dụng đầu nối Neutrik etherCON, chắc chắn hơn đầu RJ45 dân dụng khi phải cắm rút hoặc vận chuyển thường xuyên.
Giao diện AES3 8 kênh vào và 8 kênh ra
Không chỉ xử lý tín hiệu analog và AES50, Stage Box Midas DL155 còn tích hợp giao diện AES3/AES-EBU kỹ thuật số với 8 kênh đầu vào và 8 kênh đầu ra.
Các kênh được tổ chức thành bốn luồng dữ liệu kỹ thuật số trên đầu nối XLR tiêu chuẩn. Nhờ đó, DL155 có thể kết nối trực tiếp với các thiết bị digital như processor, amplifier, recorder hoặc giao diện âm thanh có AES3 mà không cần chuyển đổi qua analog.
Giao diện AES3 hỗ trợ chuyển đổi tần số lấy mẫu ở cả đầu vào và đầu ra, giúp thiết bị giao tiếp thuận lợi hơn với hệ thống hoạt động ở 48kHz hoặc 96kHz.
Mỗi đầu vào AES3 còn có đèn LED báo trạng thái khóa đồng bộ, giúp kỹ thuật viên nhanh chóng xác định luồng tín hiệu số đã được nhận và đồng bộ chính xác hay chưa.
Chuyển đổi Sample Rate tăng khả năng tích hợp thiết bị số
Một điểm đáng chú ý trên giao diện AES3 của stage Box Midas DL155 là khả năng Sample Rate Conversion ở cả đầu vào lẫn đầu ra. Tính năng này giúp thiết bị làm việc với nguồn tín hiệu có tần số lấy mẫu khác với hệ thống chính mà không phải thay đổi toàn bộ cấu hình.
Người vận hành có thể lựa chọn nguồn clock đầu ra gồm 48kHz nội bộ, 96kHz nội bộ hoặc đồng bộ từ nguồn ngoài. Các kênh đầu vào cũng hỗ trợ đồng bộ clock ngoài.
Khả năng quản lý clock và chuyển đổi tần số lấy mẫu giúp DL155 linh hoạt hơn trong hệ thống có nhiều thiết bị digital từ các thế hệ hoặc cấu hình khác nhau.
Hoạt động ở 48kHz hoặc 96kHz tùy hệ thống
Stage Box Midas DL155 hỗ trợ hai chế độ tần số lấy mẫu 48kHz và 96kHz trên kết nối AES50. Đây là trang bị quan trọng giúp thiết bị sử dụng được với nhiều dòng bàn trộn digital Midas.
Ở chế độ 96kHz, DL155 phù hợp với Midas PRO Series và các hệ thống ưu tiên độ phân giải, thời gian xử lý cao. Chế độ 48kHz phù hợp với Midas M32 Series và những hệ thống vận hành trên nền tảng 48kHz.
Khả năng chuyển đổi giữa hai chuẩn giúp DL155 không bị giới hạn trong một dòng console duy nhất, đồng thời thuận tiện khi đơn vị âm thanh sở hữu nhiều hệ thống khác nhau.
8 đầu ra line cân bằng cho đường dây dài
Stage Box Midas DL155 cung cấp 8 đầu ra mức line trở kháng thấp, cân bằng điện tử kiểu servo. Thiết kế đầu ra có khả năng cung cấp dòng tín hiệu tốt, phù hợp để truyền tín hiệu trên đường cáp dài đến ampli, processor hoặc thiết bị âm thanh ở các vị trí khác nhau.
Đầu ra cân bằng giúp giảm ảnh hưởng của nhiễu điện từ trên đường dây trong điều kiện kết nối phù hợp. Đây là yếu tố quan trọng tại sân khấu, nơi hệ thống âm thanh thường hoạt động gần dây điện, đèn sân khấu và nhiều thiết bị công suất lớn.
Các đầu ra cũng hỗ trợ tự động mute theo trạng thái mute trên bàn mixer. Mỗi đầu nối có LED riêng để kỹ thuật viên theo dõi trạng thái hoạt động nhanh chóng.
Điều khiển toàn bộ thiết bị từ bàn mixer
Các thiết lập của DL155 có thể được điều khiển từ xa thông qua bàn trộn tương thích. Kỹ thuật viên FOH không cần xuống sân khấu để thay đổi gain, phantom hoặc các thông số vận hành cơ bản của stagebox.
Khả năng điều khiển từ xa đặc biệt hữu ích khi soundcheck. Kỹ thuật viên có thể ngồi tại vị trí nghe thực tế, chỉnh preamp và kiểm tra tín hiệu của từng micro mà không cần hai người phối hợp ở hai đầu hệ thống.
Việc điều khiển tập trung cũng giúp giảm sai sót trong những chương trình có số lượng thiết bị lớn.
Tương thích hệ sinh thái Midas PRO, M32 và thiết bị AES50
Stage Box Midas DL155 được thiết kế để hoạt động cùng các bàn trộn kỹ thuật số Midas PRO Series và M32 Series. Ngoài ra, sản phẩm có thể tích hợp với những thiết bị khác hỗ trợ AES50 tương thích.
Trong hệ thống Midas, DL155 có thể đóng vai trò stagebox đặt gần nguồn tín hiệu, sau đó truyền toàn bộ audio về console FOH bằng cáp mạng.
Một cấu hình điển hình có thể gồm:
- Micro và nhạc cụ kết nối vào DL155 trên sân khấu.
- AES50 truyền tín hiệu đến mixer FOH.
- Mixer xử lý và trộn tín hiệu.
- Tín hiệu trả về DL155 qua AES50.
- 8 line out hoặc AES3 đưa âm thanh đến processor và amplifier.
Cách triển khai này giúp giảm đáng kể số lượng dây analog chạy xuyên suốt công trình.
Mixer Midas DL155 phù hợp với hệ thống nào?
Stage Box DL155 được phát triển cho những hệ thống digital cần đưa nhiều tín hiệu giữa sân khấu, phòng máy và vị trí FOH nhưng vẫn muốn hạn chế dây multicore analog.
Sản phẩm phù hợp với:
- Sân khấu biểu diễn: Đặt stagebox gần micro và nhạc cụ để truyền tín hiệu về FOH.
- Hội trường và nhà hát: Xây dựng đường truyền digital giữa sân khấu và phòng điều khiển.
- Hệ thống lưu diễn: Rack 2U chắc chắn, AES50 và etherCON phù hợp vận chuyển thường xuyên.
- Nhà thờ và trung tâm hội nghị: Kết nối nhiều nguồn âm thanh với bàn digital ở khoảng cách xa.
- Studio và broadcast: Khai thác AES3 cùng hệ thống preamp Midas trong cấu hình digital.
- Hệ thống dùng Midas M32: Hoạt động ở tần số lấy mẫu 48kHz.
- Hệ thống Midas PRO: Hỗ trợ chế độ 96kHz.
Liên hệ Bảo Châu Elec để được tư vấn Stage Box Midas DL155 chính hãng, lựa chọn bàn mixer, cáp AES50 và cấu hình hệ thống phù hợp. Đội ngũ kỹ thuật có thể hỗ trợ khảo sát, thiết kế đường truyền, lắp đặt và cấu hình hệ thống âm thanh digital theo nhu cầu thực tế.
