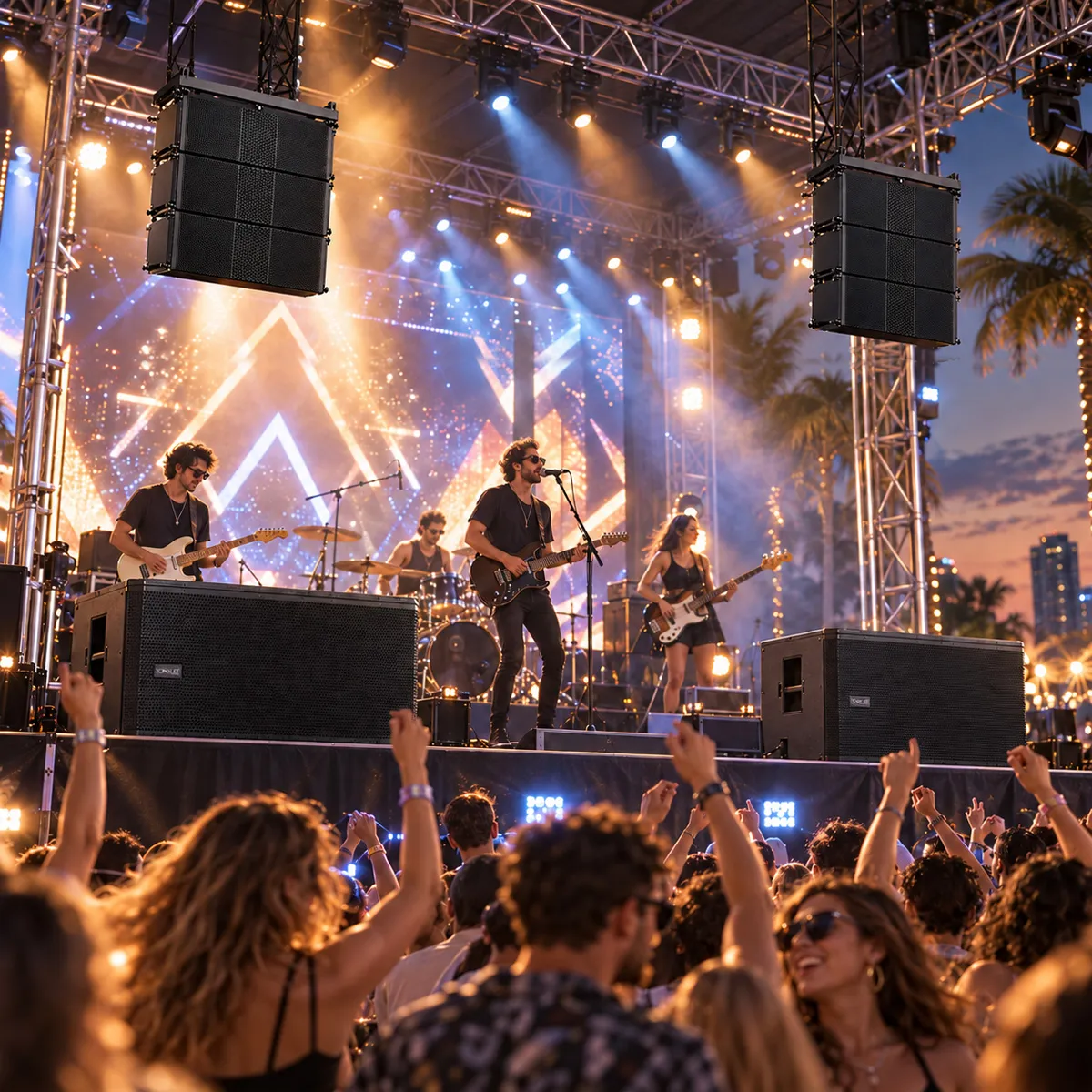

Dàn Line Array Active TONYLEE 02 được xây dựng theo cấu hình 6 loa line array TONYLEE HL210-DSP kết hợp 2 sub điện TONYLEE SW3218A, mixer kỹ thuật số Alto TMD16, crossover số ACTPRO DSP48, micro không dây Baiervires BS-790s và quản lý nguồn Wolfirst PM9. So với cấu hình TONYLEE 01, bộ dàn này tăng số lượng module line array lên 6 chiếc, phù hợp với những hệ thống cần mở rộng vùng phủ và đáp ứng yêu cầu âm thanh cao hơn. Sự kết hợp giữa loa active tích hợp DSP, sub đôi 18 inch và hệ thống xử lý tín hiệu riêng tạo thành giải pháp hướng đến sân khấu, sự kiện, hội trường, biểu diễn và các công trình âm thanh chuyên nghiệp.

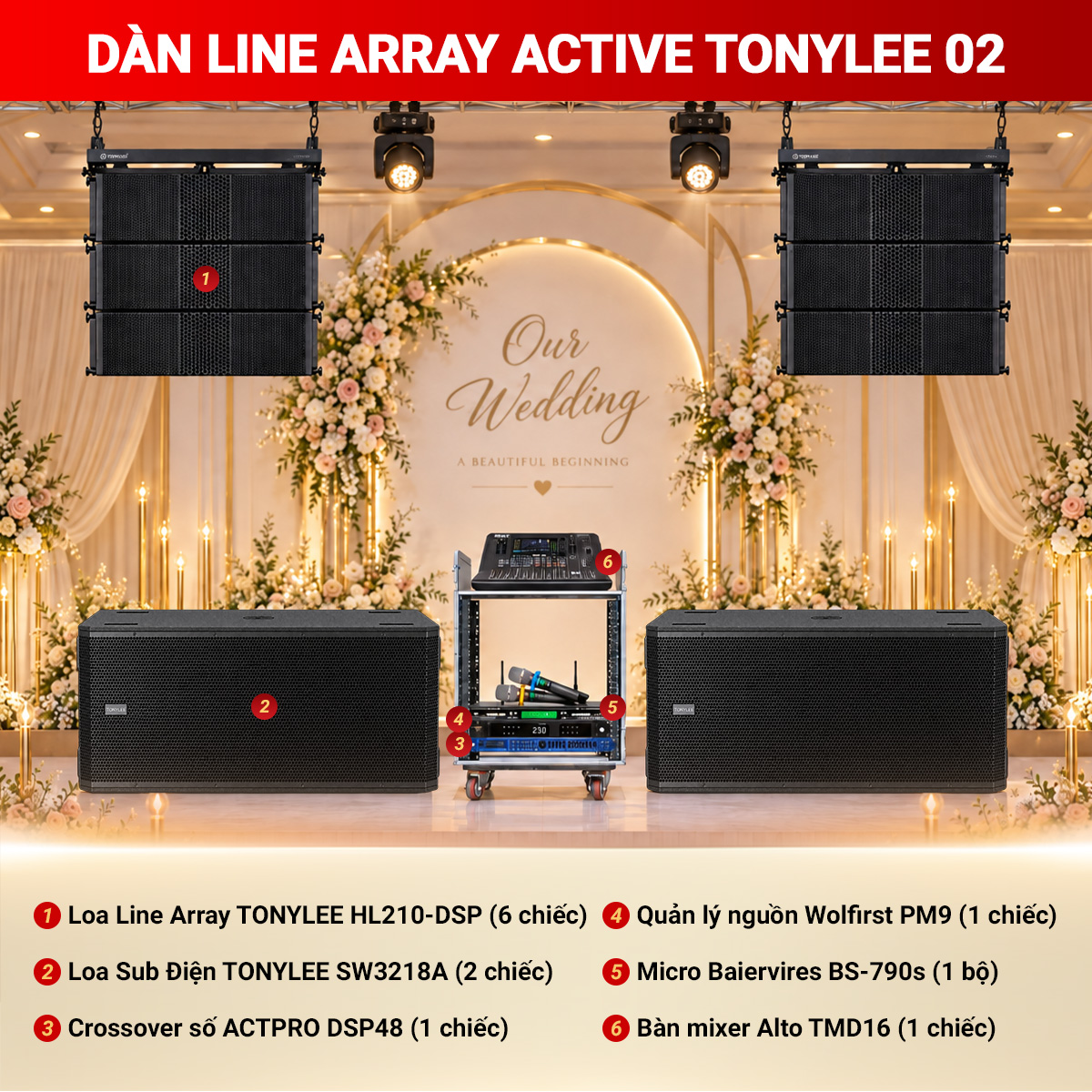

Cấu hình Dàn Line Array Active TONYLEE 02 gồm:
Đặc điểm chi tiết các thiết bị có trong dàn
1. Loa Line Array Active TONYLEE HL210-DSP
TONYLEE HL210-DSP là thành phần đảm nhiệm vùng âm thanh chính trong cấu hình TONYLEE 02. Đây là loa line array active 3 đường tiếng, sử dụng hệ thống driver gồm 2 HF, 1 MF 10 inch và 1 LF 10 inch, kết hợp ampli Class D tích hợp công suất Peak 3200W. Với 6 module, hệ thống có điều kiện triển khai thành cụm line array dài hơn, từ đó tăng khả năng định hình vùng phủ theo không gian thực tế. Loa đạt SPL tối đa 126dB Continuous/132dB Peak, đáp tuyến 60Hz – 20kHz và góc phủ ngang 90° đối xứng.
Điểm đáng chú ý nằm ở DSP 48kHz, FIR Filtering cùng các công nghệ XCore™, Cort™ và Limita™. HL210-DSP cung cấp các preset FRONT FIELD, 4-8 BOX và 9-12 BOX, cho phép lựa chọn chế độ xử lý tương ứng với số lượng module sử dụng. Góc splay giữa các loa có thể điều chỉnh từ 0° đến 10°, giúp kỹ thuật viên định hình vùng phủ theo khu vực khán giả. Thùng loa birch plywood gia công CNC, phủ Polyurea và có hệ thống bảo vệ nhiều lớp. Đây là nền tảng quan trọng của TONYLEE 02 khi cần âm thanh chính rõ, mạnh và phân bổ có kiểm soát.
>>> Xem chi tiết: Loa Line Array TONYLEE HL210-DSP
2. Loa Sub điện TONYLEE SW3218A
TONYLEE SW3218A đảm nhiệm phần năng lượng tần số thấp cho toàn bộ hệ thống. Mỗi loa sử dụng cấu trúc 2 bass 18 inch, voice coil 4 inch và ampli Class D tích hợp công suất Peak 3000W. Với 2 chiếc được bố trí trong TONYLEE 02, hệ thống có thêm nền tảng dải trầm tương xứng với 6 module line array phía trên, đặc biệt phù hợp với chương trình có nhạc nền, biểu diễn hoặc nội dung cần độ động lớn. Loa có đáp tuyến 27Hz – 135Hz (-10dB), SPL tối đa 136dB Peak.
SW3218A còn tích hợp DSP 48kHz cùng các công nghệ XCore™, Cort™ và Limita™, giúp kỹ thuật viên kiểm soát hoạt động của phần sub theo cấu hình cụ thể. Ba preset 80Hz, 100Hz và Cardioid, kết hợp công tắc Phase, hỗ trợ quá trình thiết lập tần số cắt và tương quan pha với hệ thống loa chính. Thùng loa sử dụng plywood bạch dương gia công CNC, phủ Polyurea, kích thước 1206 × 565 × 694mm và trọng lượng 71kg. XLR In/Out, hệ thống tản nhiệt chủ động và nhiều cơ chế bảo vệ giúp SW3218A phù hợp với môi trường sân khấu, hội trường và sự kiện cần thiết bị hoạt động thường xuyên.
>>> Xem chi tiết: Loa sub điện TONYLEE SW3218A
3. Bàn mixer kỹ thuật số Alto TMD16
Trong TONYLEE 02, Alto TMD16 là trung tâm tiếp nhận và tổ chức các nguồn tín hiệu trước khi đưa tới hệ thống xử lý và loa. Đây là bàn mixer kỹ thuật số 16 kênh với 16 ngõ vào và 12 ngõ ra, gồm 10 preamp microphone kỹ thuật số và 3 ngõ vào line stereo. Thiết bị được trang bị EQ tham số 3 băng tần và compressor trên các kênh vào, trong khi phần ngõ ra có EQ đồ họa 7 băng tần cùng compressor/limiter.
TMD16 cũng tích hợp bộ hiệu ứng với 16 chương trình Reverb, Delay và Chorus, đáp ứng các nhu cầu xử lý giọng hát, MC hoặc biểu diễn. Màn hình màu 7 inch, các núm điều khiển riêng và fader cảm ứng điện dung 100mm giúp việc theo dõi tín hiệu trực tiếp thuận tiện hơn. Đáng chú ý, mixer hỗ trợ Bluetooth để phát nhạc không dây và giao diện USB 2 vào/2 ra 24-bit/48kHz phục vụ ghi âm, thu âm hoặc livestream. Người vận hành còn có thể điều khiển từ xa bằng ứng dụng Alto Pro Mix Control trên iOS và Android. Với cấu hình TONYLEE 02, TMD16 mang lại khả năng điều phối nhiều nguồn âm thanh trên cùng một hệ thống.
>>> Xem chi tiết: Bàn mixer Alto TMD16
4. Crossover số ACTPRO DSP48
ACTPRO DSP48 đảm nhận vai trò xử lý tín hiệu giữa mixer và hệ thống loa, đặc biệt hữu ích khi cấu hình bao gồm cả line array và subwoofer. Thiết bị sở hữu 4 đường vào và 8 đường ra, cho phép chia tín hiệu thành nhiều đường độc lập để đưa tới từng nhóm loa. Với TONYLEE 02, DSP48 có thể được sử dụng để tổ chức tín hiệu giữa phần loa chính và dải trầm, đồng thời tạo điều kiện cho kỹ thuật viên thực hiện các bước căn chỉnh phù hợp với không gian triển khai.
Không chỉ thực hiện chức năng phân tần, DSP48 còn được thiết kế để hỗ trợ kiểm soát nhiều vấn đề thường gặp trong hệ thống PA như tiếng hú rít, dải trầm dư thừa hoặc âm thanh thiếu đồng đều giữa các khu vực. Thiết bị có khả năng thiết lập riêng từng dải tín hiệu, đồng thời hỗ trợ bảo vệ loa trước tình trạng quá tải. Phần mặt trước gồm màn hình hiển thị, núm Master Volume và các nút điều khiển; mặt sau tập trung hệ thống cổng kết nối. Thiết kế này giúp DSP48 dễ tích hợp vào tủ rack và thuận tiện cho kỹ thuật viên theo dõi cấu hình trong quá trình vận hành.
>>> Xem chi tiết: Crossover số ACTPRO DSP48
5. Micro không dây Baiervires BS-790s
Baiervires BS-790s cung cấp nguồn micro không dây cho Dàn Line Array Active TONYLEE 02, phù hợp với các nhu cầu như ca hát, dẫn chương trình, phát biểu hoặc thuyết trình. Một bộ sản phẩm gồm 1 đầu thu và 2 micro không dây, giúp người sử dụng có thể vận hành đồng thời hai micro mà không cần bổ sung thêm bộ thu riêng. Thiết kế tay cầm bằng hợp kim tạo cảm giác chắc chắn, trong khi phần chụp micro sử dụng thép chống gỉ với lớp phủ nano, hướng đến độ bền trong quá trình sử dụng thường xuyên.
Đầu thu được bố trí giao diện đơn giản, màn hình LED hiển thị thông số và hệ thống anten hỗ trợ khả năng thu phát tín hiệu. BS-790s sử dụng công nghệ dynamic kép nhằm hỗ trợ kiểm soát tiếng hú rít, đồng thời cho phép lựa chọn 2 mức công suất. Micro có cơ chế tối ưu thời lượng pin và tự ngắt khi không sử dụng, hạn chế hao pin trong quá trình vận hành. Với một hệ thống line array có khả năng phục vụ không gian lớn, micro không dây cần đảm bảo tính cơ động để MC hoặc người biểu diễn có thể di chuyển trên sân khấu. BS-790s vì vậy đóng vai trò nguồn âm thanh đầu vào linh hoạt cho cấu hình TONYLEE 02.
>>> Xem chi tiết: Micro không dây Baiervires BS-790s
6. Quản lý nguồn Wolfirst PM9
Wolfirst PM9 phụ trách việc quản lý nguồn điện cho các thiết bị trong Dàn Line Array Active TONYLEE 02. Khi hệ thống gồm nhiều module loa active, sub điện, mixer và thiết bị xử lý tín hiệu, việc tập trung thao tác nguồn giúp quá trình vận hành thuận tiện hơn. PM9 được thiết kế dạng thiết bị rack, tích hợp 8 ổ cắm điều khiển, cho phép kết nối nhiều thiết bị trong cùng hệ thống.
Một chức năng quan trọng của PM9 là bật nguồn tuần tự và tắt nguồn theo thứ tự đảo chiều, với độ trễ khoảng 1 giây giữa các kênh. Cách vận hành này giúp hạn chế việc toàn bộ thiết bị cùng nhận nguồn trong một thời điểm. Người dùng chỉ cần thao tác nút Power để kiểm soát hệ thống, trong khi màn hình LED phía trước hiển thị điện áp và đèn CH1–CH8 cho biết trạng thái từng kênh. PM9 sử dụng relay với tiếp điểm 30A/277VAC và công suất chịu tải tối đa được công bố 3000W. Các ổ cắm phía sau có thiết kế đa năng, vật liệu ABS chống cháy, thuận tiện khi tích hợp vào tủ rack âm thanh.
>>> Xem chi tiết: Bộ quản lý nguồn Wolfirst PM9
Dàn Line Array Active TONYLEE 02 là một cấu hình âm thanh chuyên nghiệp với trọng tâm nằm ở hệ thống 6 loa line array active TONYLEE HL210-DSP và 2 sub điện TONYLEE SW3218A. Việc bổ sung mixer kỹ thuật số Alto TMD16, DSP48, micro không dây và quản lý nguồn giúp bộ dàn không chỉ tập trung vào công suất mà còn chú trọng khả năng điều khiển, xử lý tín hiệu và vận hành đồng bộ.
Cấu hình phù hợp để tham khảo cho sân khấu, sự kiện, hội trường, biểu diễn, nhà hàng và các hệ thống âm thanh cần vùng phủ rộng cùng dải trầm mạnh. Việc lựa chọn số lượng loa, phương án treo/xếp chồng và căn chỉnh DSP nên được thực hiện dựa trên diện tích, kết cấu không gian và mục đích sử dụng cụ thể.
Liên hệ Bảo Châu Elec để được tư vấn cấu hình line array, lựa chọn thiết bị và phương án triển khai phù hợp với từng không gian thực tế.
