Bài viết này sẽ giải đáp các thắc mắc xoay quanh "Jack 6 ly" - một loại dây kết nối âm thanh phổ biến. Chúng ta sẽ tìm hiểu về khái niệm Jack 6 ly, cũng như các thiết bị mà nó thường được sử dụng để kết nối. Điều này sẽ giúp bạn hiểu rõ hơn về vai trò quan trọng của Jack 6 ly trong các hệ thống âm thanh hiện nay.

Jack 6 ly là gì? Được sử dụng kết nối với các thiết bị nào?

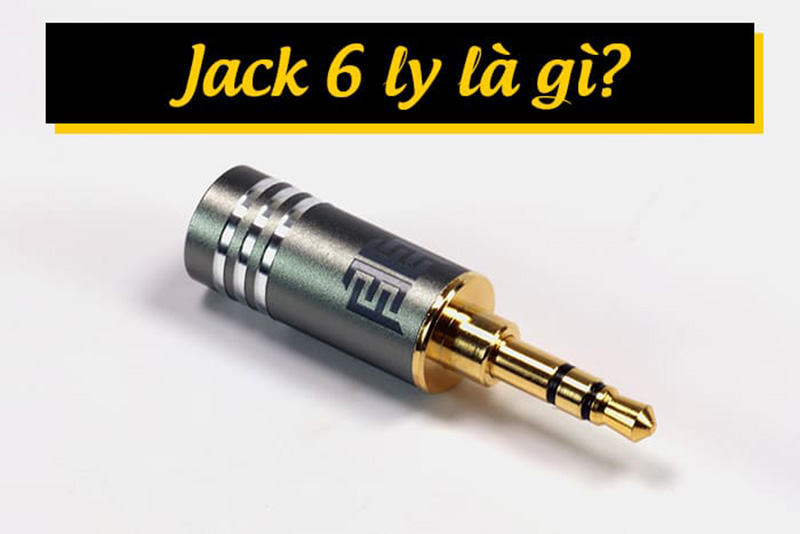

Jack 6 ly là gì?

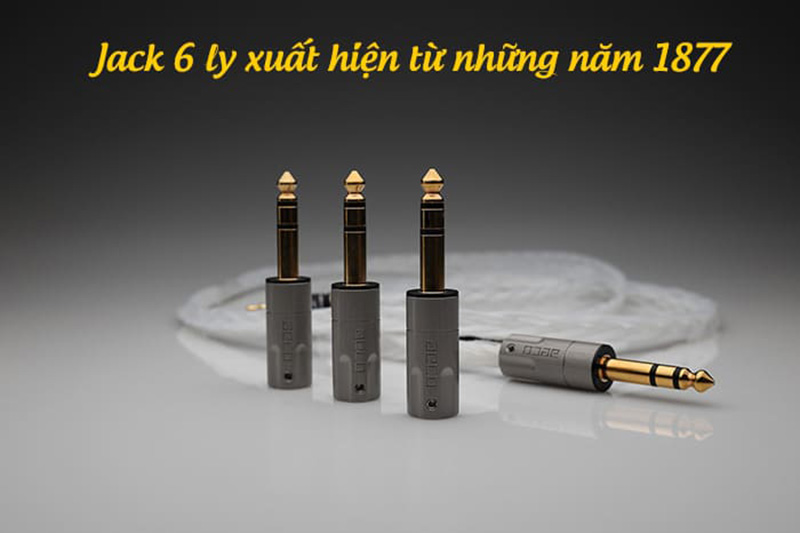

Jack 6 ly xuất hiện từ những năm 1877, còn gọi là jack 6.35mm, jack 1/4 inch hoặc jack 6ly, là một loại đầu nối điện được sử dụng để truyền tải tín hiệu âm thanh analog. Đây là loại dây kết nối được thiết kế với một đầu nối đực và một đầu nối cái tạo điều kiện kết nối các thiết bị âm thanh với nhau một cách dễ dàng và hiệu quả.

Jack 6 ly là gì? Được sử dụng kết nối với các thiết bị nào?

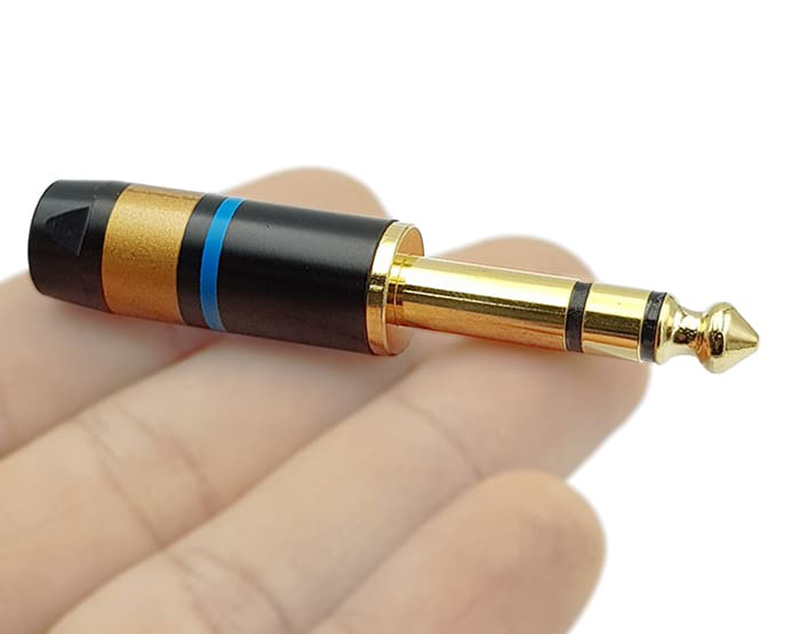

Cấu tạo Jack 6 ly như thế nào?

Cấu tạo của dây âm thanh 6 ly bao gồm các phần sau:

- Tip (T): Đây là điểm tiếp xúc đầu tiên ở phần đầu của đầu cắm. Thường là một dây dẫn kim loại mang tín hiệu âm thanh.

Jack 6 ly là gì? Được sử dụng kết nối với các thiết bị nào?

- Ring (R): Trong trường hợp của đầu cắm TRS (Tip-Ring-Sleeve), có một điểm tiếp xúc vòng nằm giữa đầu châm và ống bọc. Điểm tiếp xúc này cung cấp một kênh bổ sung cho tín hiệu stereo hoặc chức năng khác.

- Sleeve (S): Ống bọc là phần ngoài cùng của đầu cắm và đóng vai trò kết nối đất. Nó tạo điểm tham chiếu chung cho tín hiệu âm thanh và đồng thời giúp giảm nhiễu và nhiễm từ.

Tùy thuộc vào loại đầu cắm cụ thể, cấu trúc của thiết bị có thể có sự biến đổi. Ví dụ, đầu cắm TS chỉ bao gồm đầu châm và ống bọc, trong khi đầu cắm TRRS được sử dụng trong một số tai nghe và thiết bị di động có hai điểm tiếp xúc vòng.

Các loại jack 6 ly phổ biến

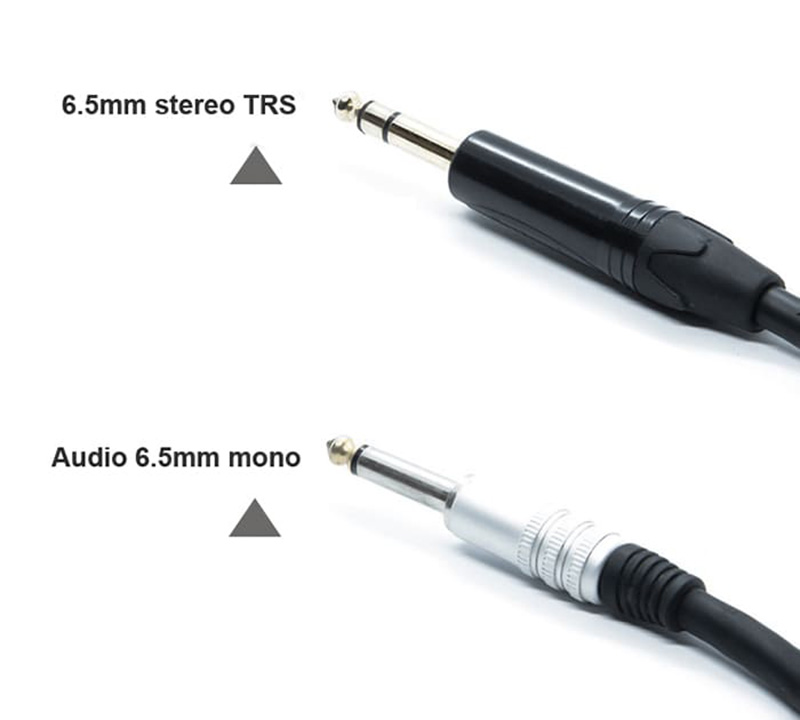

Dây jack 6 ly được phân loại thành hai loại chính: mono và stereo, tùy thuộc vào mục đích sử dụng của người dùng:

Loại MONO

Đây còn gọi là jack 6 ly TS bao gồm 2 cực: một cực là thân vỏ Sleeve được hàn với vỏ bọc tiếp giáp, tiếp xúc trực tiếp với mạch ground trên thiết bị. Cực thứ hai là Tip, nằm ở phần đầu nhọn dùng để hàn mạch dây, chức năng chính là truyền tải tín hiệu âm thanh mono, không cân bằng.

Jack 6 ly là gì? Được sử dụng kết nối với các thiết bị nào?

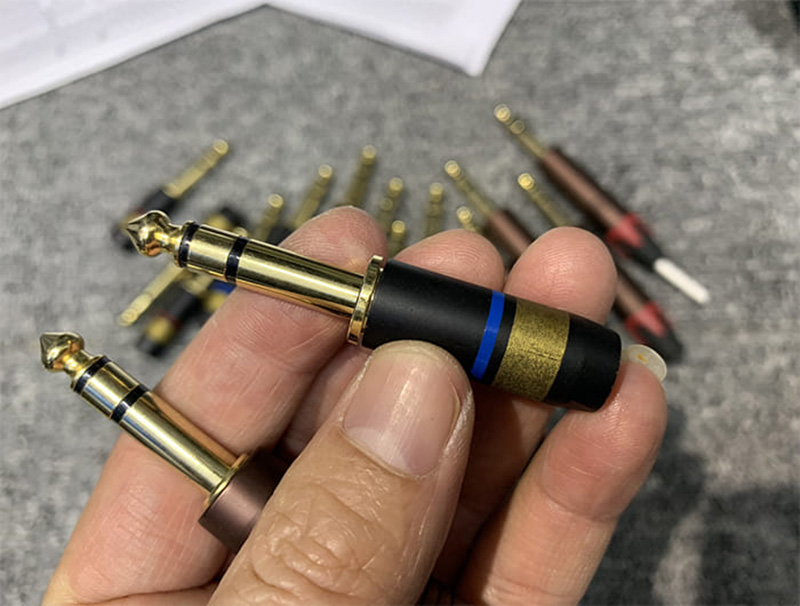

Loại STEREO

Còn được gọi là jack 6.35mm TRS, có thiết kế 3 cực bao gồm thân vỏ, cực tip và cực ring. Cực thân vỏ Sleeve vẫn được hàn bọc tiếp giáp với mạch ground. Cực Ring là mạch dây tín hiệu có cực tính âm và cực Tip có cực tính dương. Loại jack này thường được sử dụng cho hệ thống âm thanh stereo, mạch cân bằng (balance) hoặc dây tín hiệu insert.

Tại thị trường, dây jack 6 ly đóng vai trò quan trọng trong việc kết nối các thiết bị âm thanh với nhau, đảm bảo truyền tải tín hiệu âm thanh chất lượng và ổn định. Người dùng có thể lựa chọn loại jack phù hợp tùy thuộc vào mục đích sử dụng cụ thể để tối ưu hóa trải nghiệm âm thanh của mình.

Jack 6 ly sử dụng kết nối với các thiết bị nào?

Sử dụng với nhạc cụ

Jack 6 ly, còn được gọi là cổng kết nối 6.35mm, đóng vai trò quan trọng trong việc kết nối nhiều loại nhạc cụ như guitar điện, đàn keyboard, bass và các nhạc cụ khác. Chúng là cầu nối quan trọng giữa các nhạc cụ này và amply hoặc thiết bị ghi âm, đảm bảo truyền tải tín hiệu âm thanh với chất lượng tốt nhất.

Jack 6 ly là gì? Được sử dụng kết nối với các thiết bị nào?

Sử dụng với amply

Ngoài ra, cáp âm thanh jack 6 ly cũng đóng vai trò quan trọng trong việc kết nối các thiết bị amply như amply guitar hoặc amply công suất. Chúng cho phép tín hiệu âm thanh từ nguồn đầu vào được truyền đến amply, tạo ra âm thanh phát ra qua loa một cách rõ ràng và mạnh mẽ.

Sử dụng với mixer

Được sử dụng thường xuyên để nối kết các thiết bị vào và ra khỏi bàn mixer, dây jack 6 ly giúp liên kết các nguồn âm thanh như micro, đàn nhạc và thiết bị khác với bàn mixer. Điều này cho phép xử lý và điều chỉnh tín hiệu âm thanh một cách linh hoạt trong các hệ thống âm thanh tại hội trường, sân khấu chuyên nghiệp.

Jack 6 ly là gì? Được sử dụng kết nối với các thiết bị nào?

Sử dụng với máy tính, thiết bị ghi âm

Dây jack 6 ly cũng thường được dùng để liên kết với máy tính hoặc các thiết bị ghi âm. Chúng giúp truyền tải tín hiệu âm thanh đến và từ thiết bị ghi âm, đảm bảo khả năng thu âm và phát lại âm thanh với chất lượng cao.

Sử dụng với micro có dây

Một số loại micro có dây vẫn sử dụng kết nối jack 6 ly để nối với các thiết bị khác trong hệ thống như bộ xử lý tín hiệu (vang), bàn mixer hoặc amply.
