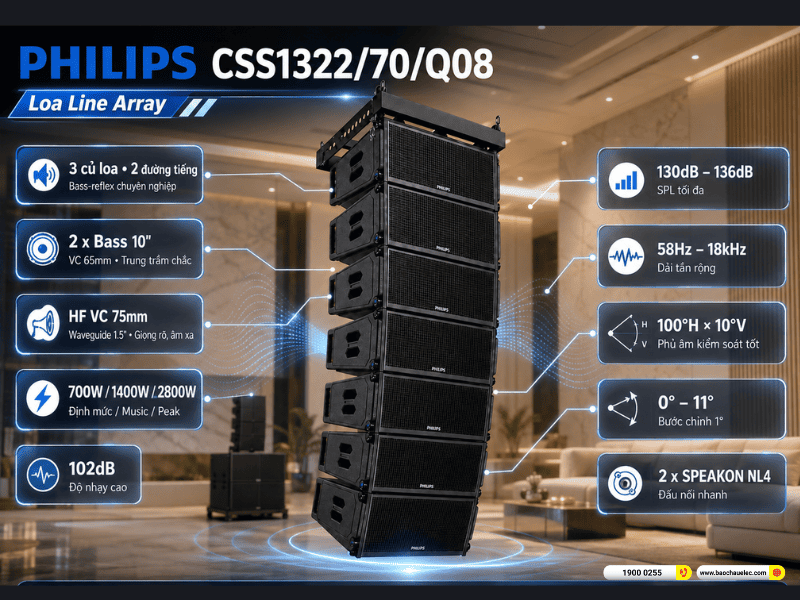

Loa Line Array Philips CSS1322/70/Q08 là module loa sân khấu thụ động 3 củ loa, 2 đường tiếng, được thiết kế cho các hệ thống âm thanh cần mức áp suất âm thanh lớn, khả năng truyền xa và vùng phủ được kiểm soát tốt. Sản phẩm sở hữu công suất định mức 700W, độ nhạy 102dB, SPL tối đa đạt 136dB ở mức công suất đỉnh cùng cấu hình hai loa bass 10 inch.
Mỗi module Philips CSS1322/70/Q08 có góc phủ danh định 100° theo phương ngang và 10° theo phương dọc. Hệ thống khung treo cho phép điều chỉnh góc giữa các module từ 0° đến 11°, theo từng bước 1°, giúp kỹ thuật viên xây dựng độ cong của mảng loa phù hợp với chiều sâu và cấu trúc từng không gian.

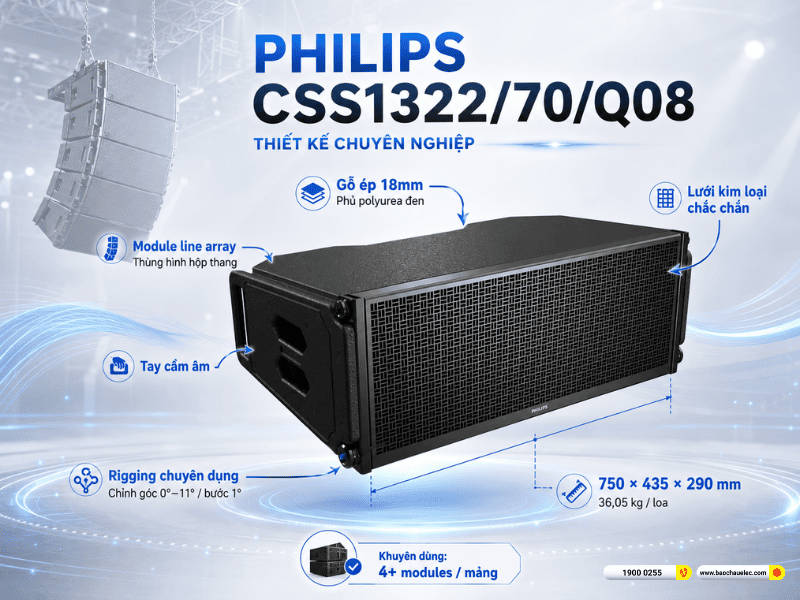

1. Thiết kế chuyên nghiệp của loa Philips CSS1322/70/Q08
Kiểu thùng module tối ưu cho hệ thống line array

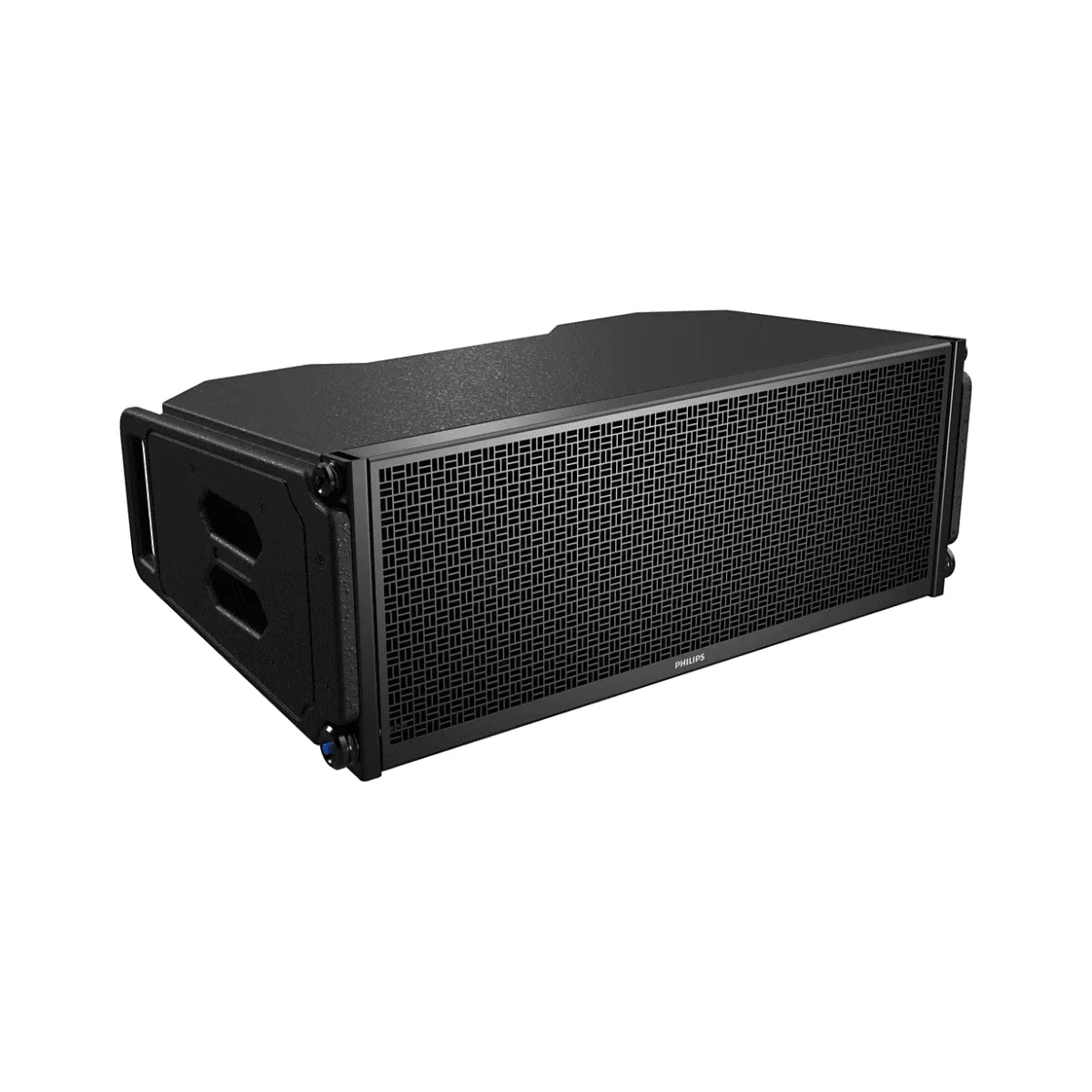

Loa Array Philips CSS1322/70/Q08 có kiểu dáng dạng module line array hình hộp thang, với mặt trước rộng và phần thân được tạo góc để thuận tiện khi ghép nhiều loa thành một mảng cong. Thiết kế này khác với loa toàn dải thông thường ở khả năng liên kết cơ khí giữa các module, từ đó cho phép kiểm soát hướng phát âm thanh theo phương dọc.
Mặt trước loa được bảo vệ bởi lưới kim loại có kết cấu chắc chắn. Các mắt lưới nhỏ, phân bố đều giúp bảo vệ hệ thống củ loa bên trong nhưng vẫn bảo đảm khả năng truyền âm. Logo Philips được bố trí ở chính giữa cạnh dưới mặt lưới, tạo điểm nhận diện rõ ràng mà không làm mất đi vẻ chuyên nghiệp của sản phẩm. Toàn bộ loa sử dụng tông màu đen, phù hợp với sân khấu, hội trường và các công trình lắp đặt cố định. Khi được treo cao hoặc bố trí hai bên sân khấu, hệ thống ít gây phân tán thị giác và có thể kết hợp hài hòa với khung giàn, màn hình LED cùng hệ thống ánh sáng biểu diễn.
Thùng gỗ ép 18mm phủ polyurea bền chắc
Thùng loa được chế tạo từ gỗ ép chất lượng cao dày 18mm. Đây là độ dày phù hợp đối với một module line array công suất lớn, giúp thùng có độ cứng cần thiết, hạn chế rung chấn không mong muốn khi hai loa bass 10 inch hoạt động ở cường độ cao. Vật liệu gỗ ép cũng hỗ trợ duy trì đặc tính âm học ổn định hơn so với những loại thùng nhựa mỏng thường gặp trên các dòng loa di động. Kết cấu thùng chắc chắn góp phần làm cho dải trung trầm trở nên gọn, có lực và giảm hiện tượng cộng hưởng thùng gây đục tiếng.
Bề mặt bên ngoài được phủ polyurea màu đen. Lớp phủ này có khả năng chống trầy xước và chịu va chạm tốt trong quá trình vận chuyển, lắp đặt hoặc tháo dỡ hệ thống. Tuy nhiên, thông số được cung cấp chưa công bố chuẩn IP cụ thể, vì vậy không nên coi Philips CSS1322/70/Q08 là loa chống mưa hoàn toàn. Khi sử dụng ngoài trời, hệ thống vẫn cần mái che và phương án bảo vệ đầu nối điện, dây tín hiệu cùng cục đẩy công suất.
Hệ thống tay cầm và phụ kiện treo chuyên dụng
Hai bên thùng loa được bố trí tay cầm âm, giúp kỹ thuật viên thuận tiện hơn khi di chuyển, đưa loa lên xe hoặc căn chỉnh vị trí trong quá trình lắp đặt. Các tay cầm được đặt chìm vào thân thùng nên không làm tăng đáng kể kích thước tổng thể của sản phẩm.

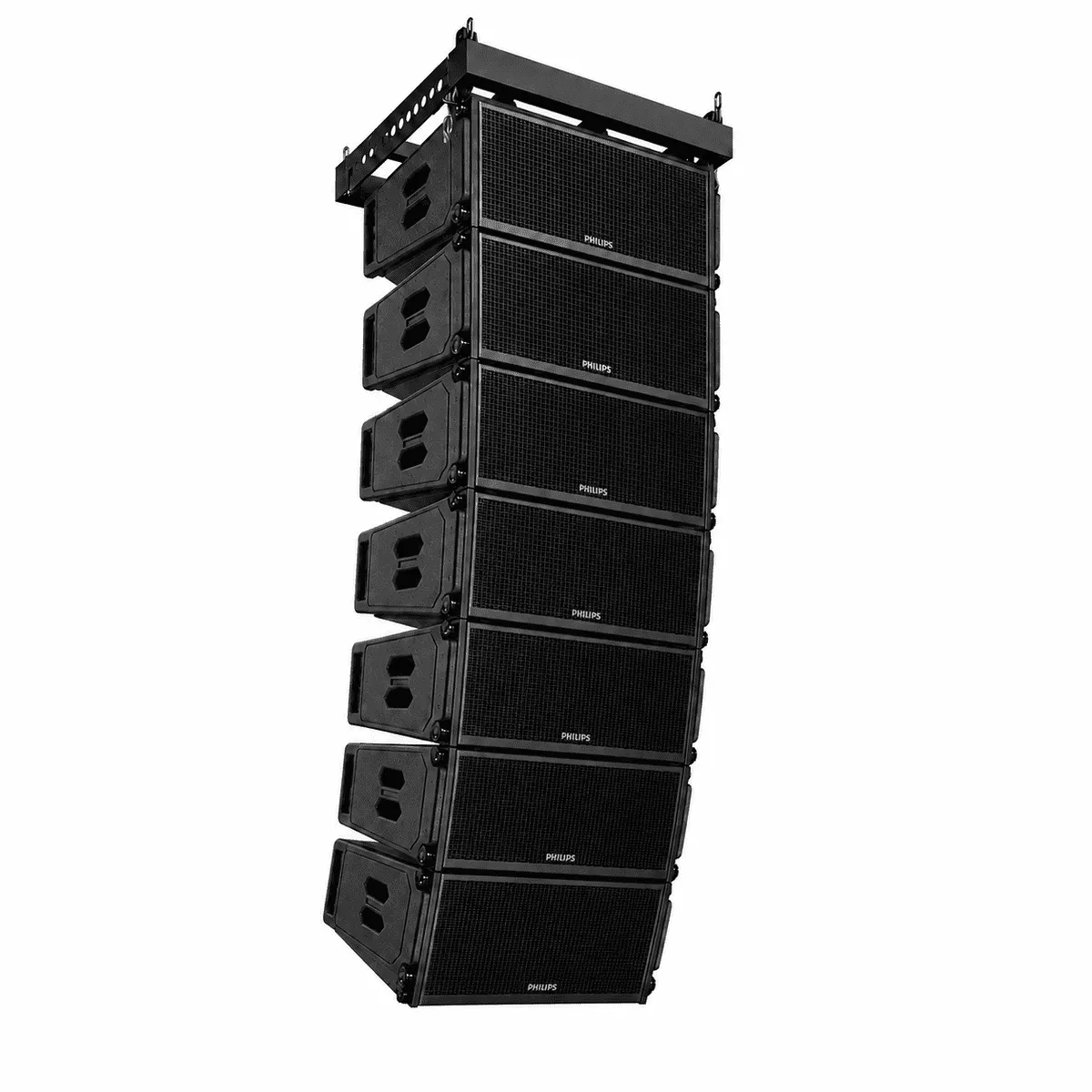

Philips CSS1322/70/Q08 được trang bị hệ thống phụ kiện treo chuyên nghiệp ở hai bên. Các chốt liên kết cho phép ghép nhiều module với nhau, đồng thời thay đổi góc nghiêng giữa từng loa để tạo độ cong phù hợp cho toàn bộ mảng array.
Góc giữa các module có thể điều chỉnh trong khoảng từ 0° đến 11°, theo từng bước chính xác 1°. Khả năng điều chỉnh chi tiết này giúp kỹ thuật viên phân bổ năng lượng âm thanh hợp lý hơn giữa khu vực khán giả gần sân khấu và những vị trí ở xa.
Kích thước lớn, phù hợp lắp đặt chuyên nghiệp
Mỗi loa có kích thước thân thùng 750 x 435 x 290mm. Khi tính cả phần chốt liên kết, chiều rộng tổng thể đạt 770mm. Trọng lượng mỗi module là 36,05kg. Đây không phải là mẫu loa nhỏ gọn để một người thường xuyên mang vác. Quá trình vận chuyển và lắp đặt cần có đội ngũ kỹ thuật, xe đẩy, thiết bị nâng hạ cùng quy trình an toàn phù hợp.
Theo khuyến nghị của nhà sản xuất, một mảng loa nên sử dụng từ bốn module trở lên. Như vậy, riêng bốn module đã có tổng trọng lượng khoảng 144,2kg, chưa tính khung treo, chốt, dây loa và phụ kiện. Khi treo loa trên cao, khả năng chịu tải của giàn treo, điểm neo và kết cấu công trình phải được kiểm tra độc lập bởi người có chuyên môn.

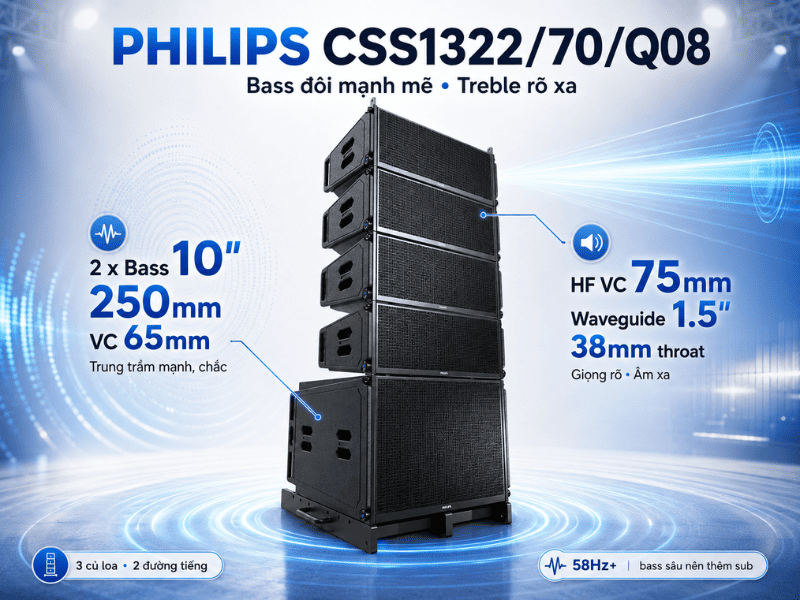

2. Cấu hình hai bass 10 inch cho dải trung trầm mạnh và chắc
Loa Line Array Philips CSS1322/70/Q08 sử dụng cấu hình 3 củ loa, 2 đường tiếng. Trong đó, phần tần số thấp và trung được đảm nhiệm bởi hai loa bass 10 inch, tương đương đường kính 250mm. Mỗi loa bass sử dụng voice coil 65mm.
Cấu hình bass đôi giúp tăng diện tích màng loa, cải thiện khả năng tạo áp suất âm thanh và mang lại dải trung trầm có lực hơn so với module chỉ sử dụng một củ bass cùng kích thước. Hai loa bass 10 inch có thể tái tạo tốt các thành phần quan trọng như:
- Giọng hát và giọng nói.
- Tiếng trống snare, tom và kick ở vùng trung trầm.
- Guitar, piano và nhạc cụ điện tử.
- Tiếng bass guitar ở phần trung và trung trầm.
- Hiệu ứng âm thanh trong chương trình biểu diễn.
Ưu điểm của củ bass 10 inch là tốc độ đáp ứng nhanh, tiếng gọn và khả năng tái tạo giọng hát rõ. Khi nhiều module được ghép thành mảng, năng lượng dải trung trầm được cộng hưởng và truyền đi ổn định hơn, hỗ trợ khán giả ở xa vẫn nghe rõ phần lời và nhạc cụ. Tuy nhiên, dải tần của loa bắt đầu từ 58Hz ở mức ±6dB. Vì vậy, CSS1322/70/Q08 không thay thế hoàn toàn vai trò của loa subwoofer trong những chương trình cần tiếng bass sâu và mạnh.
3. Driver cao tần voice coil 75mm kết hợp họng kèn 1.5 inch
Dải cao của Philips CSS1322/70/Q08 được tái tạo bởi một driver cao tần sử dụng voice coil 75mm, kết hợp họng kèn waveguide 1.5 inch, tương đương cổ họng 38mm. Voice coil lớn giúp driver cao tần có khả năng xử lý công suất tốt, phù hợp với môi trường sân khấu cần hoạt động trong thời gian dài và thường xuyên xuất hiện các đoạn tín hiệu có biên độ lớn. Họng kèn waveguide hỗ trợ kiểm soát hướng phát âm thanh, đặc biệt quan trọng khi nhiều module hoạt động đồng thời trong một hệ thống line array.
Sự kết hợp giữa driver cao tần và waveguide giúp các dải âm như giọng hát, tiếng cymbal, nhạc cụ dây cùng các chi tiết không gian được tái tạo rõ ràng hơn. Trong hệ thống được căn chỉnh đúng dải cao có thể truyền xa mà không cần đẩy EQ quá mạnh tại cục xử lý tín hiệu.

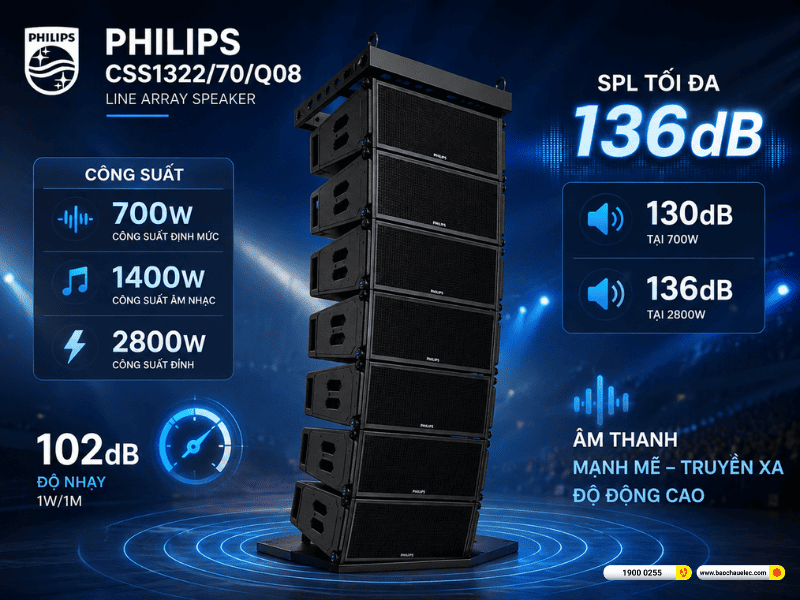

4. Công suất định mức 700W, SPL tối đa lên tới 136dB
Khả năng tạo mức âm lượng lớn là một trong những đặc điểm đáng chú ý nhất của loa Philips CSS1322/70/Q08. Sản phẩm có ba mức công suất được công bố:
- Công suất định mức: 700W
- Công suất âm nhạc: 1400W
- Công suất đỉnh: 2800W
Công suất định mức 700W thể hiện khả năng làm việc ổn định của loa trong điều kiện vận hành đúng kỹ thuật. Mức công suất âm nhạc 1400W cho thấy khả năng xử lý các đoạn nhạc có biên độ lớn trong thời gian ngắn, trong khi 2800W là mức công suất đỉnh và không nên được hiểu là công suất hoạt động liên tục. Loa có độ nhạy danh định 102dB tại 1W/1m. Độ nhạy cao giúp Philips CSS1322/70/Q08 tạo ra mức âm thanh lớn mà không đòi hỏi cục đẩy phải liên tục làm việc ở trạng thái quá tải.
Theo thông số kỹ thuật, mức áp suất âm thanh cực đại đạt:
- 130dB tại công suất định mức 700W
- 136dB tại công suất đỉnh 2800W
Mức 136dB là thông số SPL đỉnh, không phải mức âm lượng nên duy trì liên tục trong thời gian dài. Khi thiết kế hệ thống thực tế, kỹ thuật viên cần dựa trên mức SPL làm việc, khoảng cách truyền âm, tiếng ồn nền, số lượng người tham dự và khoảng dự phòng công suất thay vì chỉ sử dụng thông số đỉnh.
Nhờ công suất lớn kết hợp độ nhạy 102dB, Philips CSS1322/70/Q08 có thể đáp ứng các sân khấu và hội trường cần âm thanh rõ, mạnh, truyền xa mà vẫn duy trì được độ động của bản nhạc.
5. Góc phủ 100° x 10° giúp âm thanh lan rộng và truyền xa
Mỗi module loa array Philips CSS1322/70/Q08 có góc phủ danh định tại mức -6dB là phương ngang: 100° và Phương dọc: 10°. Góc phủ ngang 100° giúp một mảng loa có thể bao phủ khu vực khán giả tương đối rộng. Đây là lợi thế khi lắp đặt trong hội trường, trung tâm tiệc cưới hoặc sân khấu có chiều ngang lớn, bởi hệ thống có thể hạn chế việc phải sử dụng quá nhiều loa bổ trợ hai bên.
Góc phủ dọc 10° của từng module tương đối hẹp. Khi nhiều loa được ghép lại, góc phủ tổng thể theo phương dọc sẽ được hình thành dựa trên số lượng module và độ cong của mảng loa. Kỹ thuật viên có thể đặt góc nhỏ ở các module phía trên để đưa năng lượng âm thanh đi xa, đồng thời tăng góc ở các module phía dưới nhằm phủ khu vực gần sân khấu. Cách phân bổ này giúp giảm tình trạng hàng ghế đầu nghe quá lớn trong khi người ngồi phía cuối lại thiếu âm lượng.
6. Điều chỉnh góc chính xác từ 0° đến 11° theo từng bước 1°
Hệ thống rigging của loa Philips CSS1322/70/Q08 cho phép thay đổi góc giữa hai module từ 0° đến 11°, với bước điều chỉnh 1°. Đây là khoảng điều chỉnh linh hoạt, phù hợp với nhiều dạng không gian khác nhau. Khi để góc nhỏ từ 0° đến vài độ, các module tạo thành mảng tương đối thẳng, giúp tập trung năng lượng âm thanh về phía xa. Cách bố trí này có thể phù hợp với hội trường dài hoặc khu vực khán giả có chiều sâu lớn.
Khi tăng góc giữa các module, mảng loa có độ cong lớn hơn và mở rộng vùng phủ theo phương dọc. Phương án này thường được sử dụng để đưa âm thanh xuống những hàng ghế gần sân khấu hoặc bao phủ các khu vực khán giả có độ dốc lớn.

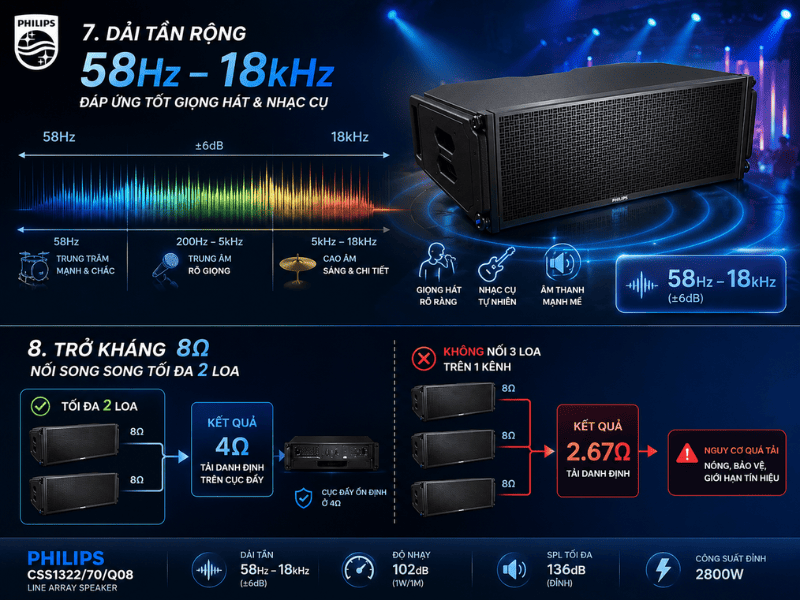

7. Dải tần 58Hz - 18kHz đáp ứng tốt giọng hát và nhạc cụ
Philips CSS1322/70/Q08 có dải tần công bố từ 58Hz đến 18kHz tại mức ±6dB. Khoảng đáp tuyến này tập trung vào vùng âm thanh quan trọng của giọng nói, giọng hát và phần lớn nhạc cụ biểu diễn. Dải trung là khu vực có ảnh hưởng lớn đến độ rõ của giọng MC và ca sĩ. Cấu hình hai bass 10 inch kết hợp driver cao tần giúp CSS1322/70/Q08 tái tạo phần trung âm với năng lượng tốt, phù hợp cho hội trường, sân khấu ca nhạc và chương trình doanh nghiệp.
Dải cao mở rộng đến 18kHz hỗ trợ tiếng nhạc có độ sáng và chi tiết cần thiết. Khi hệ thống được cân chỉnh đúng, giọng hát có thể nổi rõ trên nền nhạc mà không phải tăng quá nhiều các dải cao dễ gây chói hoặc mệt tai. Mức thấp nhất 58Hz giúp loa tạo được phần trung trầm khá chắc. Tuy nhiên, các thể loại EDM, dance, house, nhạc DJ, trống điện tử hoặc chương trình biểu diễn cần hiệu ứng bass sâu vẫn nên kết hợp với loa subwoofer chuyên dụng.
8. Trở kháng 8Ω, cho phép nối song song tối đa 2 loa
Mỗi loa Philips CSS1322/70/Q08 có trở kháng danh định 8Ω. Theo thông số của nhà sản xuất, số lượng loa được phép nối song song là tối đa hai module. Khi hai loa 8Ω giống nhau được nối song song, tải danh định trên kênh cục đẩy sẽ giảm còn khoảng 4Ω. Vì vậy, cục đẩy sử dụng phải có khả năng hoạt động ổn định ở mức trở kháng này và cung cấp công suất phù hợp cho cả hai loa.
Không nên tự ý nối song song ba module trên cùng một kênh công suất, bởi tải danh định có thể giảm xuống khoảng 2,67Ω. Mức tải thấp có thể khiến nhiều mẫu cục đẩy nóng nhanh, kích hoạt bảo vệ hoặc làm tín hiệu bị giới hạn khi hoạt động ở cường độ cao.
9. Phân tần thụ động giúp hệ thống dễ phối ghép
Sản phẩm Philips CSS1322/70/Q08 sử dụng chế độ phân tần thụ động. Mạch phân tần bên trong sẽ phân chia tín hiệu đến cụm bass và driver cao tần, giúp đơn giản hóa số lượng kênh khuếch đại so với hệ thống bi-amp hoặc tri-amp. Thiết kế thụ động mang lại một số lợi ích trong quá trình triển khai:
- Giảm số lượng kênh cục đẩy cần thiết.
- Dễ đấu nối và vận hành hơn.
- Thuận tiện cho hệ thống lưu động.
- Giảm độ phức tạp khi thay đổi cấu hình sự kiện.
- Hạn chế lỗi do cài sai điểm phân tần giữa bass và treble.
Dù đã có phân tần thụ động bên trong loa, hệ thống vẫn nên sử dụng bộ xử lý DSP bên ngoài. DSP đảm nhiệm các chức năng như high-pass filter, EQ tổng, delay, limiter và căn chỉnh pha giữa line array với loa subwoofer.

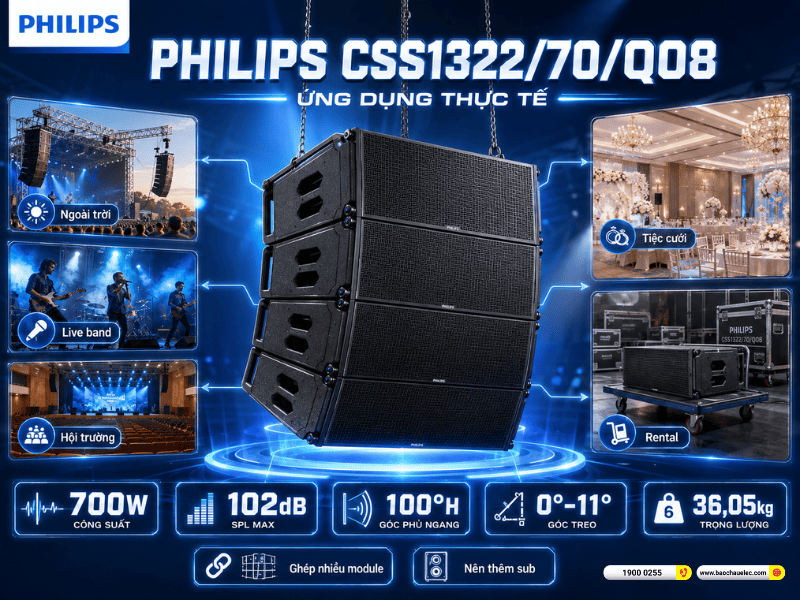

10. Ứng dụng thực tế của loa Line Array Philips CSS1322/70/Q08
Loa array Philips CSS1322/70/Q08 phù hợp cho sân khấu ngoài trời, live band và biểu diễn nhạc sống nhờ công suất 700W, độ nhạy 102dB cùng khả năng ghép nhiều module. Loa tái tạo rõ giọng hát, nhạc cụ và truyền âm xa; nên kết hợp subwoofer để tăng cường dải trầm, đồng thời sử dụng mái che và tính toán an toàn giàn treo khi lắp ngoài trời.
Với góc phủ ngang 100° và góc ghép điều chỉnh 0°–11°, sản phẩm đáp ứng tốt hội trường, trung tâm sự kiện, tiệc cưới, nhà văn hóa và sân khấu đa năng. Mảng loa giúp âm thanh phủ đều từ hàng ghế đầu đến cuối, phù hợp cho hội nghị, MC, văn nghệ, ban nhạc và DJ; nên căn chỉnh DSP, EQ, delay và limiter theo từng mục đích sử dụng.
Thiết kế module, thùng gỗ phủ polyurea cùng hệ thống rigging chuyên nghiệp cũng phù hợp với các đơn vị cho thuê âm thanh. Số lượng loa có thể linh hoạt thay đổi theo quy mô chương trình, nhưng do mỗi module nặng 36,05kg, cần trang bị flight case, xe đẩy và đội ngũ kỹ thuật đủ nhân lực để vận chuyển, lắp đặt an toàn.
Loa line array Philips CSS1322/70/Q08 là lựa chọn đáng cân nhắc cho những hệ thống cần công suất lớn, vùng phủ rộng và khả năng mở rộng linh hoạt. Công suất định mức 700W, độ nhạy 102dB cùng SPL 130dB tại công suất định mức giúp loa đáp ứng tốt nhu cầu sân khấu và sự kiện chuyên nghiệp.
