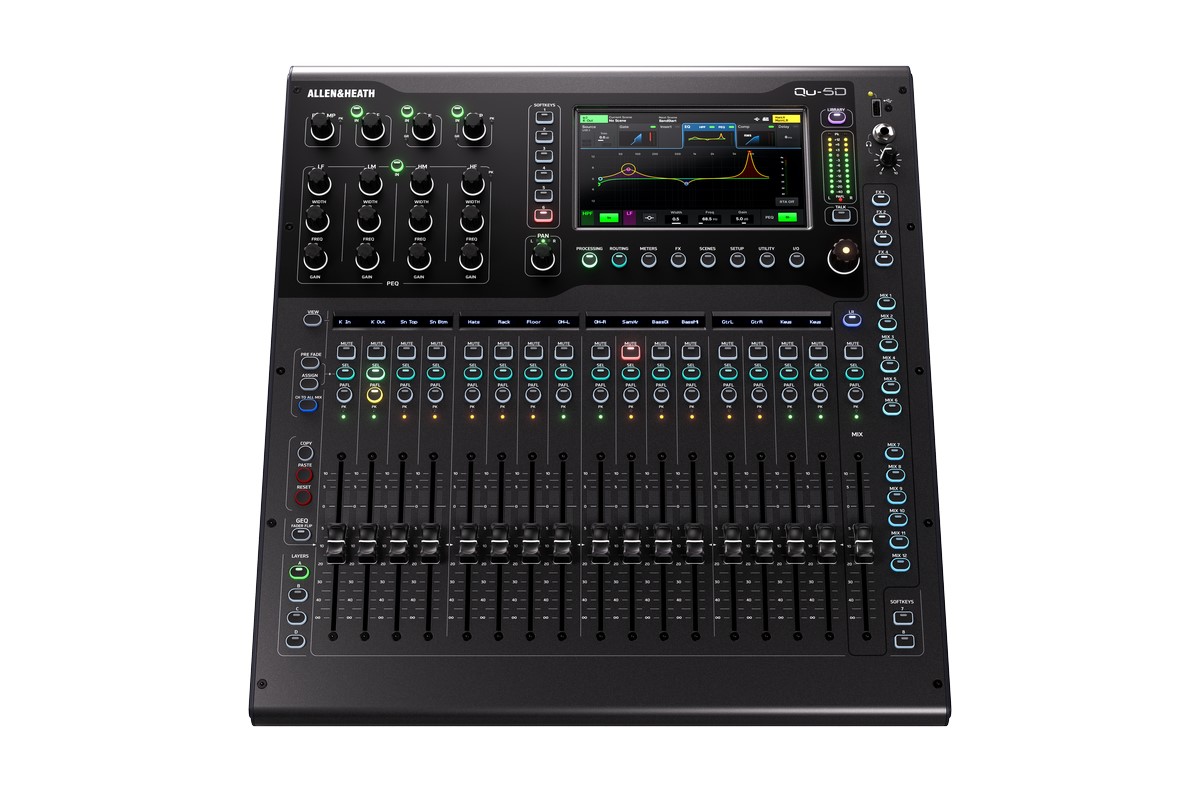

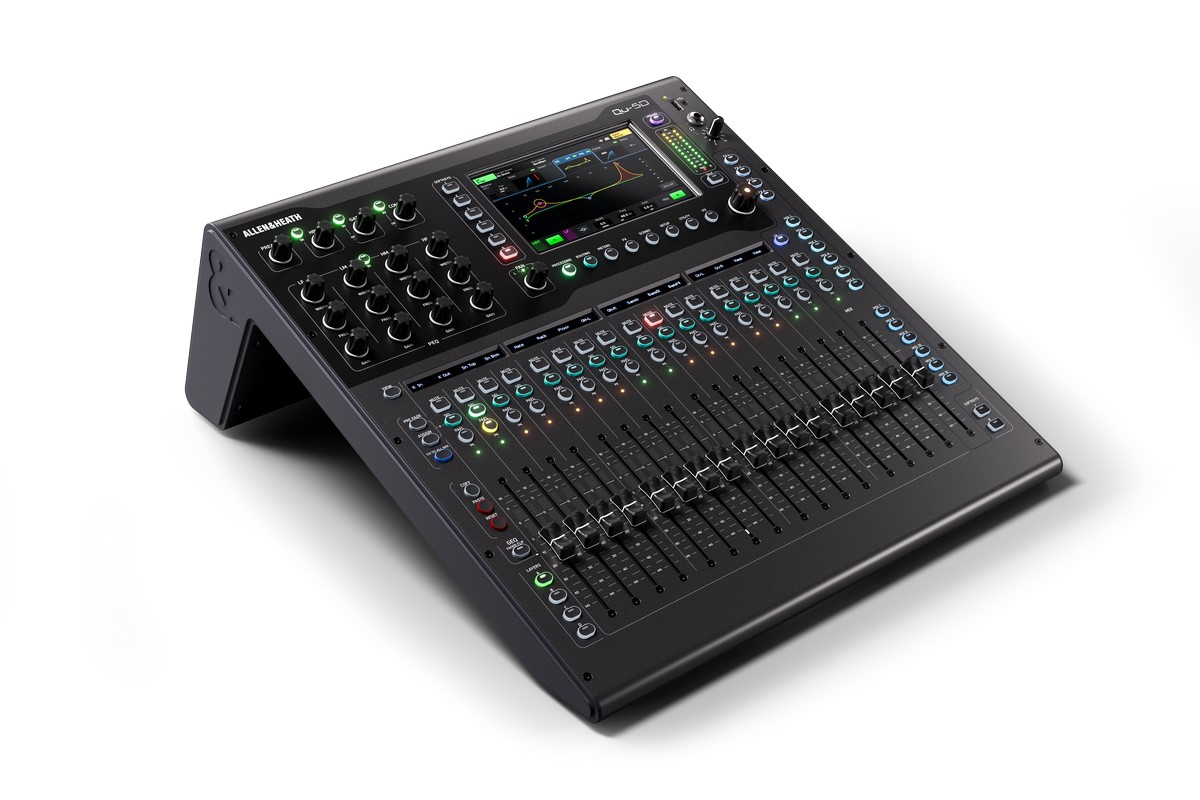

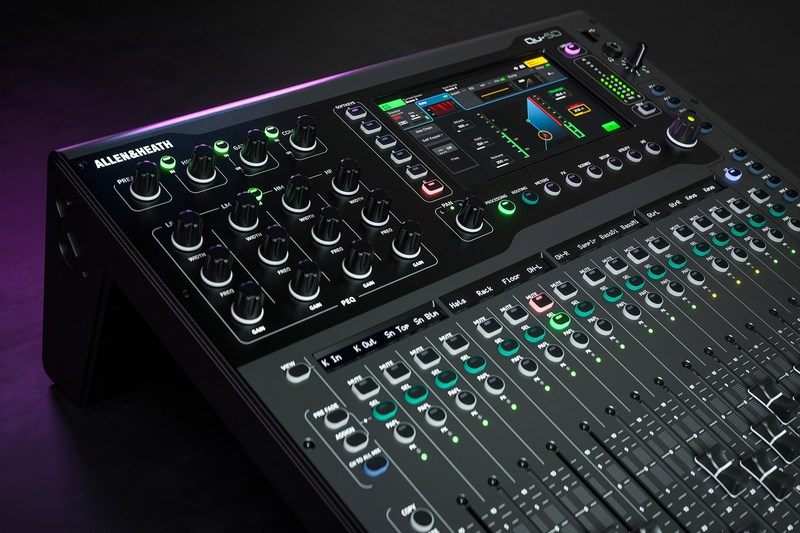

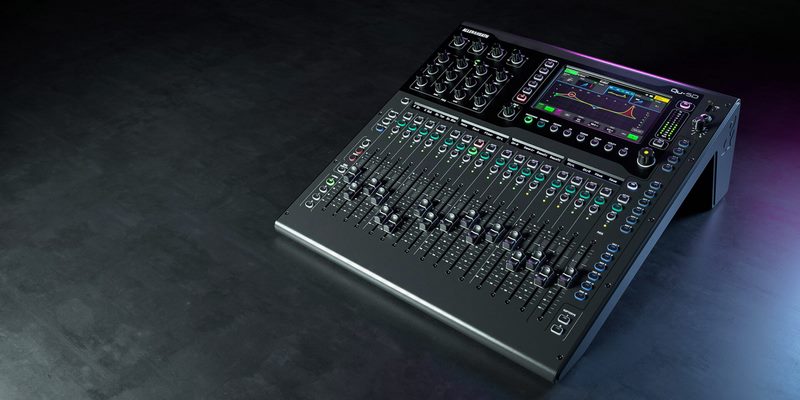

Lấy cảm hứng từ dòng Qu nổi tiếng, mixer Allen & Heath Qu-5D là bàn mixer kỹ thuật số chuyên nghiệp với công nghệ xử lý XCVI 96kHz, cùng cổng kết nối SLink, hiệu ứng FX được nâng cấp và khả năng kết nối Everything I/O. Đặc biệt, phiên bản mới còn tích hợp sẵn cổng Dante, cho phép kết nối trực tiếp với hệ thống Dante mà không cần thêm thiết bị mở rộng. Thiết bị còn được trang bị màn hình cảm ứng điện dung 7 inch, hiển thị dải kênh, lớp điều khiển tùy biến, nhiều phím mềm (SoftKeys) hơn và chức năng ghi âm qua thẻ SD.
1. Bộ xử lý & Hiệu ứng trên Mixer Allen & Heath Qu-5D
Bàn mixer Allen & Heath Qu-5D được trang bị lõi xử lý XCVI 96kHz, ứng dụng công nghệ FPGA tiên tiến, mang đến khả năng xử lý âm thanh với độ phân giải cao, độ trễ cực thấp và hiệu năng DSP vượt trội trên toàn hệ thống. Công nghệ xử lý XCVI độc quyền từ Allen & Heath, cung cấp toàn bộ sức mạnh DSP trên tất cả các kênh và đầu ra. Với khả năng xử lý ở tần số lấy mẫu 96kHz, Qu-5D mang đến âm thanh chi tiết, sắc nét và mượt mà ngay cả trong môi trường biểu diễn chuyên nghiệp đòi hỏi độ chính xác cao. Lõi XCVI hoạt động với độ trễ siêu thấp, lý tưởng cho biểu diễn live, ghi âm trực tiếp hoặc ứng dụng âm thanh sân khấu có nhiều thiết bị đồng bộ.
Mixer Allen & Heath Qu-5D tích hợp 6 bộ xử lý hiệu ứng (Multi-FX) độc lập, mỗi FX engine đi kèm với một đường trả về stereo chuyên biệt, giúp người dùng dễ dàng áp dụng và kiểm soát hiệu ứng mà không cần hy sinh các kênh đầu vào.
Đặc biệt, Qu-5D hỗ trợ DEEP Processing, cho phép tích hợp các mô-đun xử lý cao cấp (như preamp ảo, compressor, EQ...) từ dòng mixer đỉnh cao dLive, mang lại trải nghiệm trộn âm chuyên sâu và tinh chỉnh linh hoạt trong các ứng dụng biểu diễn, thu âm hoặc phát sóng chuyên nghiệp.
>>> Có thể bạn quan tâm: Bàn mixer Yamaha MG12XU giá tốt nhất tại Bảo Châu Elec
2. Kiến trúc phối trộn của Mixer Allen & Heath Qu-5D
Qu-5D cung cấp kiến trúc trộn âm mạnh mẽ với tổng cộng 38 kênh đầu vào, bao gồm 32 kênh mono (có thể link thành stereo) và 3 kênh stereo độc lập, phù hợp với nhu cầu phối trộn đa nguồn trong các buổi biểu diễn, hội nghị hay nhà thờ.
Hệ thống hỗ trợ 12 bus mix, chia thành 6 bus mono/có thể chuyển đổi thành aux hoặc group, cùng 6 bus stereo giúp định tuyến tín hiệu cực kỳ linh hoạt. Ngoài ra, mixer còn tích hợp 4 ngõ ra matrix mono/có thể liên kết, cho phép tạo các phối trộn riêng biệt cho hệ thống loa phụ, thu âm hay giám sát.
Ngõ ra chính Main LR stereo được tối ưu về chất lượng âm thanh, độ ổn định và khả năng điều khiển, đảm bảo đáp ứng tốt cho cả dàn âm thanh biểu diễn lẫn phát thanh chuyên nghiệp.
3. Giao diện Dante 16×16 chuẩn 48/96 kHz
Trên mixer Allen & Heath Qu-5D, nhà sản xuất đã tích hợp sẵn giao diện Dante 16×16 hoạt động ở tần số lấy mẫu 48 kHz hoặc 96 kHz, cho phép truyền tải âm thanh kỹ thuật số độ phân giải cao một cách nhanh chóng và chính xác qua mạng Ethernet.
Đặc biệt, cổng kết nối Dante sử dụng chuẩn EtherCon khóa chuyên dụng - một thiết kế cơ khí tối ưu giúp đảm bảo kết nối chắc chắn, chống lỏng cáp và tăng độ bền trong môi trường làm việc chuyên nghiệp như sân khấu, hội trường, nhà thờ hay hệ thống âm thanh lắp đặt cố định.
Việc tích hợp Dante mang lại khả năng tương thích tuyệt đối với các thiết bị âm thanh kỹ thuật số hỗ trợ Dante khác (như stagebox, loa active, hệ thống thu phát không dây hoặc bộ xử lý tín hiệu trung tâm), mở rộng hệ thống dễ dàng mà không cần thêm giao diện hay card gắn ngoài.
Với băng thông lên đến 16 kênh in / 16 kênh out, kỹ sư âm thanh có thể xử lý đa kênh, chia nhóm tín hiệu, định tuyến linh hoạt và đồng bộ hóa toàn hệ thống âm thanh với độ trễ cực thấp - một ưu điểm vượt trội giúp Qu-5D trở thành lựa chọn lý tưởng cho cả biểu diễn trực tiếp lẫn lắp đặt âm thanh chuyên sâu.

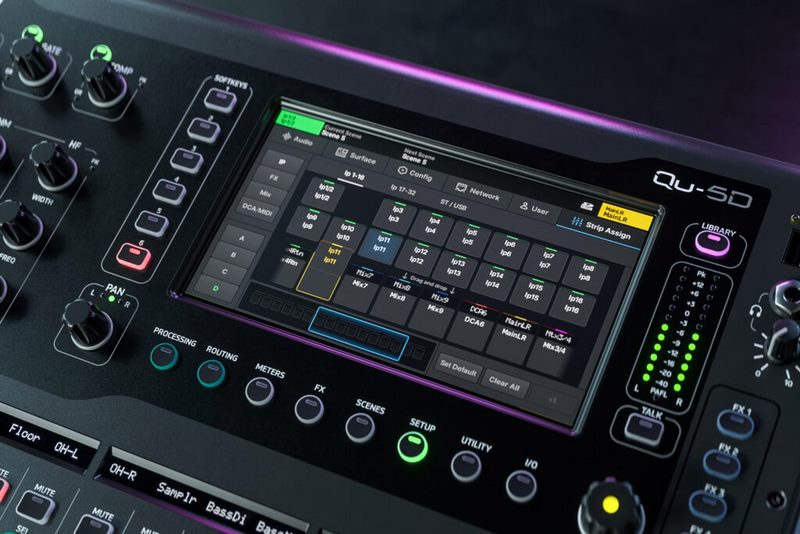

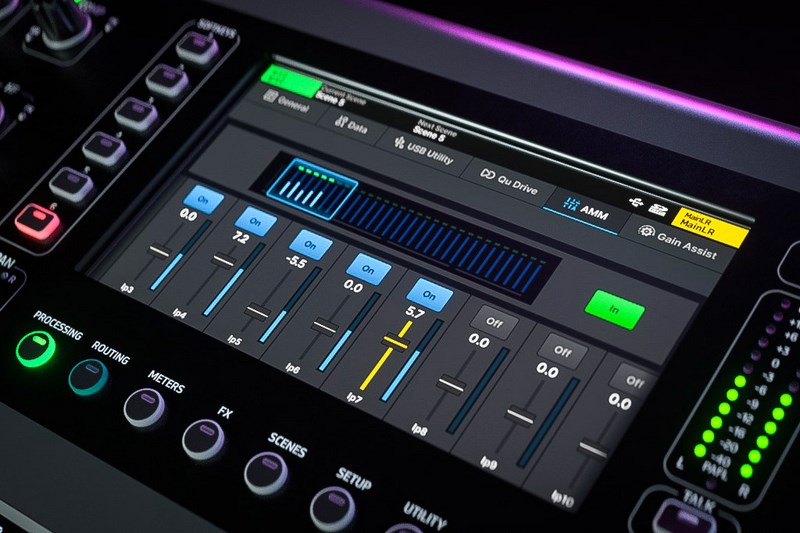

4. Màn hình cảm ứng điện dung 7 inch
Với Qu-5D, người dùng có thể làm việc nhanh hơn và trực quan hơn khi sử dụng màn hình cảm ứng điện dung 7 inch, hỗ trợ thao tác đa điểm mượt mà, giúp truy cập nhanh các chức năng cốt lõi như định tuyến, EQ, FX và mức tín hiệu. Hệ thống hỗ trợ các lớp tùy chỉnh (custom layers) cho phép người dùng sắp xếp bố cục fader theo nhu cầu cá nhân, cùng với bộ fader motorized và 8 phím mềm (SoftKeys) có thể gán chức năng tùy biến, tối ưu hóa thao tác trong mọi tình huống vận hành thực tế. Đây là bước nâng cấp mạnh mẽ cho những ai chuyển từ mixer analog sang digital nhưng vẫn muốn giữ cảm giác điều khiển trực tiếp, dễ tiếp cận.

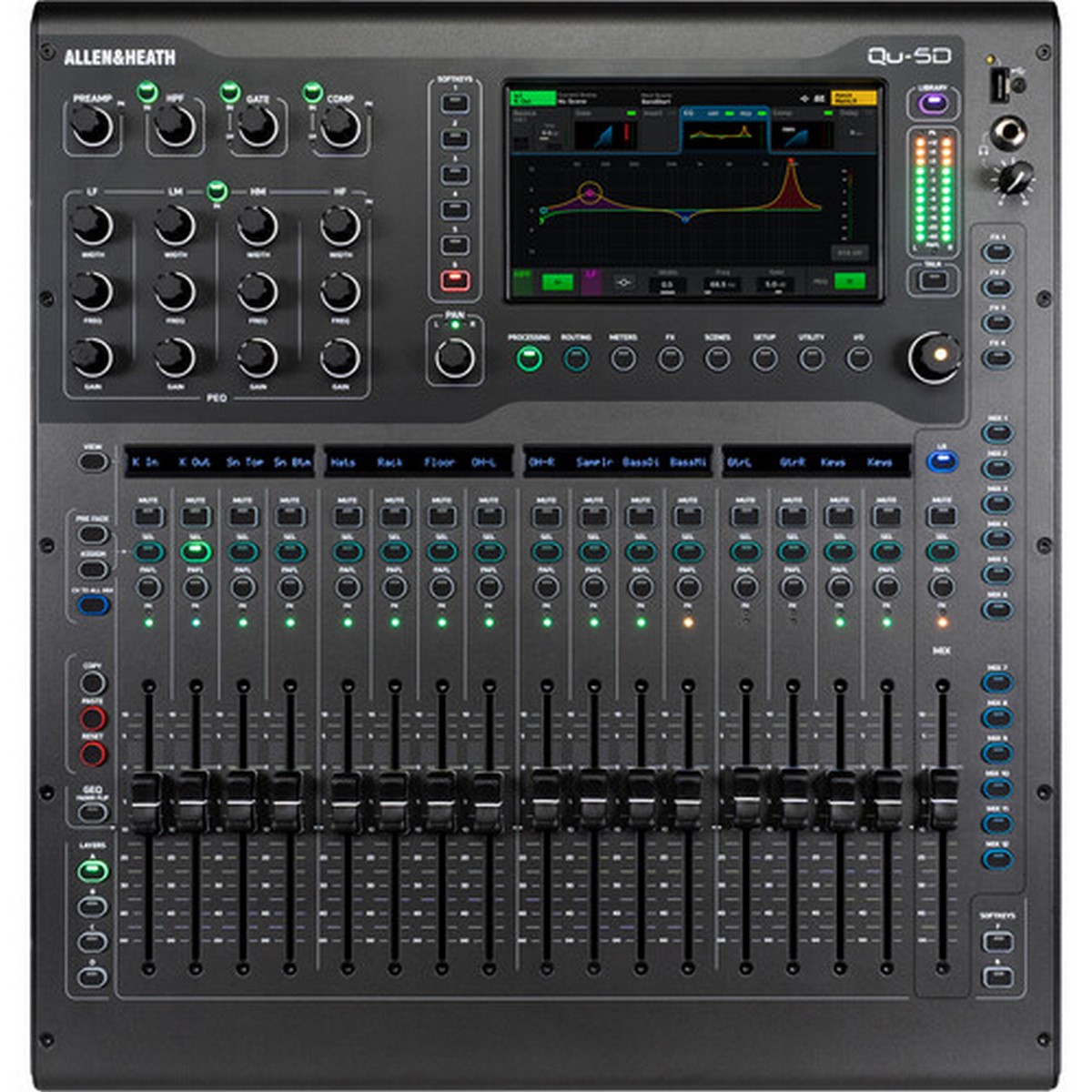

5. Hệ thống điều khiển
Mixer trang bị 17 fader motorized hành trình 100mm (bao gồm 16 fader kênh và 1 fader master), giúp điều chỉnh chính xác và đồng bộ hóa theo từng layer hoặc cảnh (scene) trong quá trình vận hành. Fader tự động di chuyển theo lớp đang chọn, giúp kỹ sư âm thanh kiểm soát hiệu quả toàn bộ hệ thống mà không bị rối loạn.
Qu-5D hỗ trợ 4 lớp điều khiển kênh (Channel Strip Layers), giúp người dùng tổ chức và phân loại các kênh đầu vào, aux, hiệu ứng, hoặc bus tùy ý để tăng tốc độ thao tác. Lớp điều khiển có thể tùy chỉnh linh hoạt phù hợp với quy trình làm việc cá nhân hoặc yêu cầu từng sự kiện.
Với 8 phím mềm (SoftKeys) có thể gán chức năng tùy ý, người dùng dễ dàng thiết lập các thao tác truy cập nhanh như mute nhóm, chuyển cảnh, bật/tắt hiệu ứng hoặc điều khiển ghi âm.
Mixer cũng hỗ trợ kết nối pedal đơn hoặc đôi (Footswitch) có thể cấu hình, lý tưởng để điều khiển rảnh tay các chức năng như talkback, chuyển layer, ghi âm hoặc xử lý hiệu ứng khi người vận hành đang bận tay với các thiết bị khác.
Ngoài điều khiển trực tiếp, Qu-5D còn hỗ trợ điều khiển từ xa thông qua các ứng dụng miễn phí từ Allen & Heath dành cho Windows, macOS, iOS và Android. Các ứng dụng phù hợp giúp kỹ sư âm thanh điều khiển mixer từ sân khấu, phòng máy hoặc bất kỳ đâu trong hệ thống mạng nội bộ - cực kỳ linh hoạt cho những sự kiện cần nhiều vị trí kiểm soát âm thanh.
6. Chức năng ghi âm và phát lại trên Qu-5D
Qu-5D là một trung tâm ghi âm mạnh mẽ tích hợp nhiều giao thức và định dạng, phù hợp cho cả ứng dụng live, studio hoặc phát sóng.

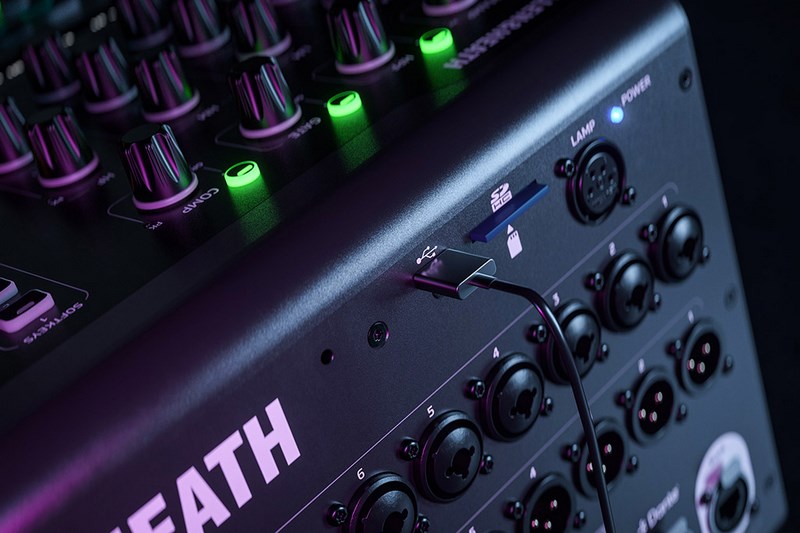

- Cổng USB-A cho phép ghi âm và phát lại âm thanh stereo trực tiếp vào/ra từ ổ USB di động. Ngoài ra, cổng này cũng hỗ trợ truyền dữ liệu như lưu/nhập cảnh (scenes), show, patch hoặc cập nhật firmware.
- Cổng USB-C hoạt động như một giao diện âm thanh 32×32 hoàn chỉnh, cho phép ghi âm và phát lại đa kênh chất lượng cao trực tiếp với máy tính (Windows/macOS) mà không cần phần cứng bổ sung. Đây là giải pháp lý tưởng để thu multitrack trong studio, live session hoặc phát trực tiếp (livestreaming).
- Khe cắm thẻ SD tích hợp giúp ghi âm hoặc phát lại trực tiếp âm thanh đa kênh mà không cần máy tính. Ở chuẩn 96kHz, hỗ trợ ghi/phát 16×16 kênh; ở chuẩn 48kHz, hỗ trợ 32×32 kênh, cực kỳ hữu ích cho kỹ sư âm thanh cần backup độc lập hoặc chơi lại chương trình theo kịch bản.
Với các lựa chọn lưu trữ đa dạng và chất lượng ghi âm vượt trội, Allen & Heath Qu-5D mang đến một hệ sinh thái hoàn chỉnh cho thu âm, phát lại và xử lý hậu kỳ trong bất kỳ tình huống âm thanh chuyên nghiệp nào.

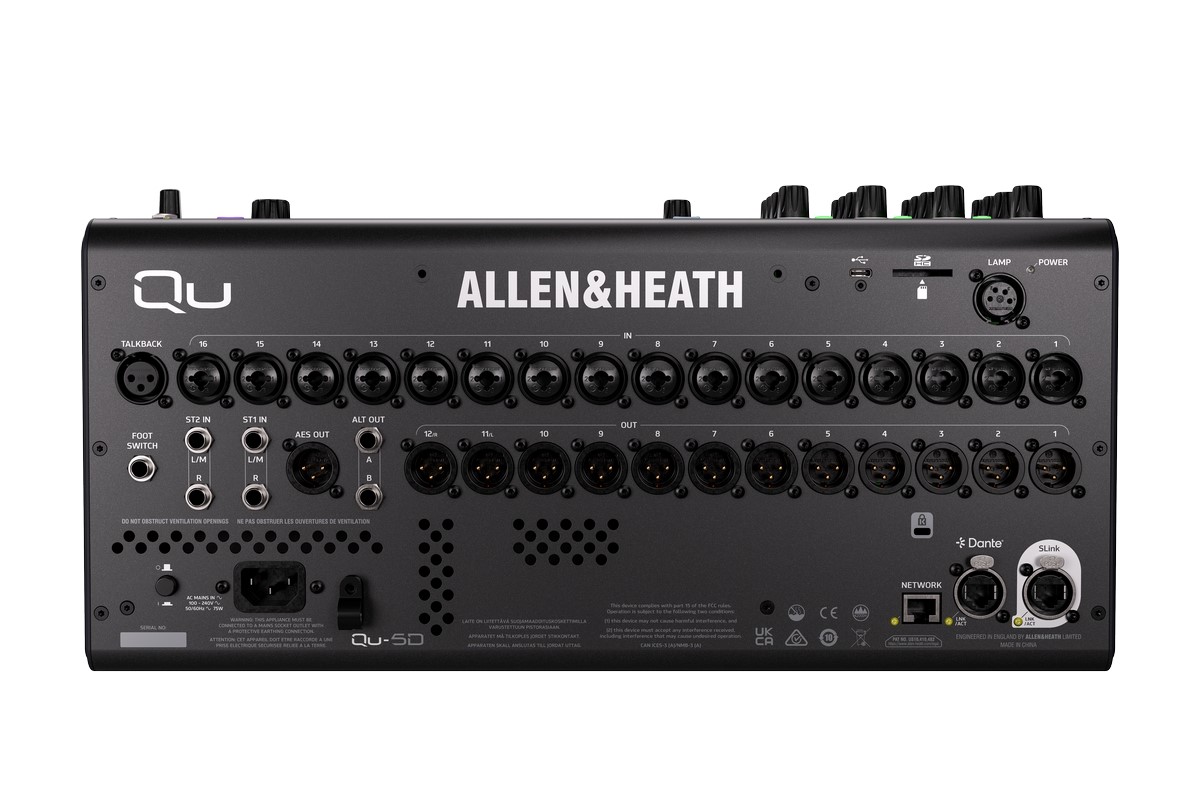

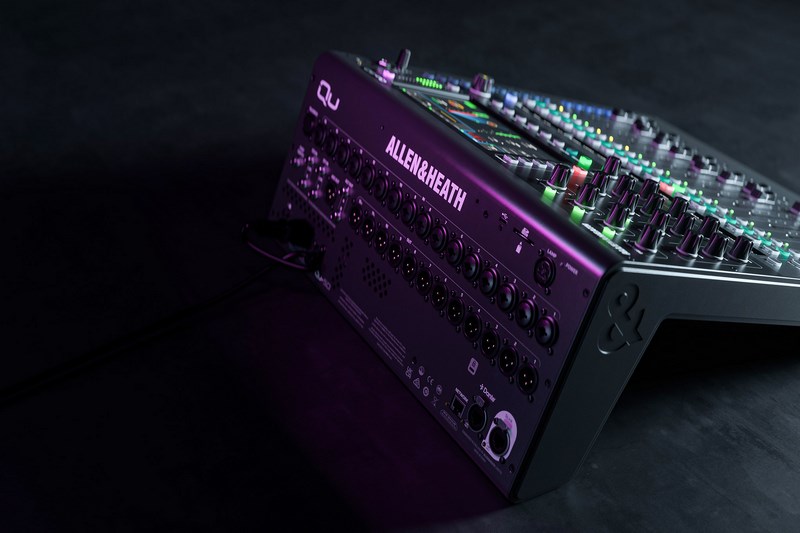

7. Hệ thống kết nối đầu vào/đầu ra đa dạng
Bàn Mixer Qu-5D sở hữu hệ thống kết nối đầu vào/ra đa dạng và chuyên nghiệp, bao gồm:
- 16 cổng vào dạng kết hợp XLR/Jack 'Combi', hỗ trợ kết nối mic hoặc thiết bị line-level linh hoạt.
- 2 cổng vào stereo sử dụng jack TRS đôi, phù hợp cho thiết bị phát tín hiệu stereo như nhạc cụ, đầu phát...
- 12 cổng ra XLR, mang đến khả năng phân phối tín hiệu ra loa, subwoofer hoặc thiết bị ghi âm với chất lượng cao.
- 1 cổng mic talkback chuẩn XLR, tiện lợi cho giao tiếp nội bộ giữa kỹ thuật viên và sân khấu.
- 2 cổng TRS output, dùng cho các ứng dụng phụ như giám sát hoặc kết nối thiết bị xử lý ngoài.
- 1 cổng xuất âm thanh kỹ thuật số stereo AES3, cho phép truyền tín hiệu digital không suy hao đến thiết bị khác.
8. Tương thích với Everything I/O
Với cổng SLink, Qu-5D có thể kết nối với toàn bộ hệ sinh thái Everything I/O của Allen & Heath (gồm các stagebox và bộ mở rộng), mang đến giải pháp kết hợp linh hoạt cho chủ sở hữu hệ thống kỹ thuật số khác của hãng. Thậm chí có thể kết nối trực tiếp với các bàn mixer Allen & Heath khác, hỗ trợ truyền dẫn âm thanh 96kHz lên đến 128x128 kênh.
9. Xử lý DEEP và các công cụ hỗ trợ thông minh
Qu hiện đã sẵn sàng cho công nghệ xử lý DEEP – tích hợp các mô-đun hiệu ứng cao cấp từ hệ thống dLive danh tiếng của Allen & Heath. Đồng thời, các công cụ Feedback Assistant và Gain Assistant từ dòng CQ cũng được tích hợp để đơn giản hóa quá trình thiết lập và tinh chỉnh âm thanh.

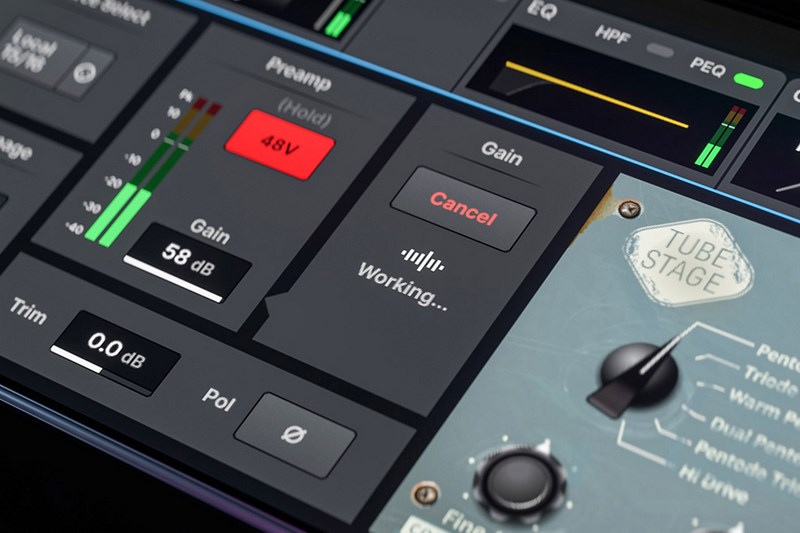

Trợ lý Gain - Thiết lập nhanh chóng
Việc chỉnh gain cho từng kênh có thể tốn thời gian, đặc biệt với hệ thống nhiều kênh. Gain Assistant của Qu tự động xác định và thiết lập mức gain lý tưởng cho một hoặc nhiều kênh đầu vào, đồng thời liên tục theo dõi trong quá trình trình diễn để tránh peak hoặc biến động âm lượng bất thường.
Trợ lý khử hú (Feedback Assistant)
Công cụ khử hú thông minh giúp nhận biết và loại bỏ các dải tần gây phản hồi với tối đa 16 bộ lọc EQ trên mỗi ngõ ra. Nhờ đó, người dùng có thể yên tâm vận hành mà không lo micro hú rít.

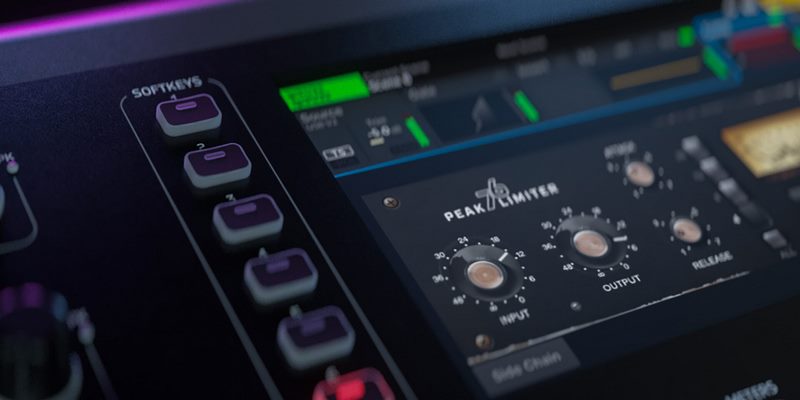

Hiệu ứng mở rộng cao cấp (RackExtra FX và DEEP Processing)
Được kiểm chứng qua hàng nghìn tour diễn toàn cầu cùng các nghệ sĩ quốc tế, DEEP Processing và RackExtra FX từ hệ thống dLive nay đã có mặt trên nền tảng Qu – nâng tầm chất lượng xử lý âm thanh của bạn lên một đẳng cấp mới.
Tích hợp trộn micro tự động (AMM)
Tính năng Automatic Mic Mixer (AMM) hỗ trợ đến 32 kênh - lý tưởng cho các buổi hội thảo, tọa đàm, chương trình truyền hình. AMM được tích hợp trực tiếp trong bàn mixer, không gây trễ, không cần phần mềm hay phần cứng ngoài, đảm bảo hiệu năng trộn âm mượt mà và chính xác trong mọi tình huống.
10. Ứng dụng điều khiển từ xa: MixPad và Qu-You
Allen & Heath cung cấp 2 ứng dụng điều khiển mạnh mẽ, miễn phí dành riêng cho Qu-5D được hỗ trợ đầy đủ trên các nền tảng Windows, macOS, iOS và Android. Các ứng dụng này không chỉ giúp tối ưu hóa vận hành mà còn mở rộng khả năng kiểm soát hệ thống âm thanh từ nhiều vị trí trong cùng một mạng nội bộ.
Qu-Pad / Qu-MixPad – Ứng dụng điều khiển kỹ sư âm thanh chuyên nghiệp
Dành cho: Windows, macOS, iOS, Android
Ứng dụng Qu-Pad hoặc Qu-MixPad cho phép kỹ sư âm thanh kiểm soát toàn diện bàn mixer Qu-5D từ xa thông qua kết nối Wi-Fi. Giao diện trực quan, tương thích cảm ứng giúp người dùng thực hiện nhanh các tác vụ:
- Kiểm soát mức âm lượng từng kênh, bus, aux, FX send và master.
- Điều chỉnh EQ, Gate, Compressor, GEQ, PEQ.
- Gán hiệu ứng, chỉnh thời gian delay, cấu hình patch I/O.
- Lưu và gọi lại cảnh (Scene), tạo và quản lý show.
- Routing tín hiệu, link nhóm kênh, kiểm tra gain từ xa ngay trên sân khấu.
Đây là công cụ lý tưởng cho kỹ sư FOH cần di chuyển trong khán phòng để tinh chỉnh âm thanh thực tế, hoặc giám sát hệ thống từ các vị trí phụ trợ trong môi trường sự kiện lớn, hội trường hoặc nhà thờ.
Qu-You – Ứng dụng kiểm soát monitor cá nhân cho nghệ sĩ/nhạc công
Dành cho: iOS, Android
Ứng dụng Qu-You được thiết kế riêng cho các nhạc công hoặc ca sĩ, cho phép họ kiểm soát chính phần âm thanh monitor cá nhân của mình mà không cần chạm vào bàn mixer.
- Lựa chọn bus monitor (aux) được phân quyền.
- Tăng/giảm âm lượng các kênh cụ thể trong mix cá nhân.
- Lưu preset mix cá nhân và gọi lại nhanh khi cần.
- Giao diện đơn giản, dễ sử dụng cho cả người không chuyên về kỹ thuật âm thanh.
Đến ngay Bảo Châu Elec – Trải nghiệm thực tế Allen & Heath Qu-5D tại showroom! Liên hệ 1900 0255 để được tư vấn cấu hình mixer phù hợp nhu cầu sử dụng!
Thông số kỹ thuật:
- Lõi FPGA 96kHz
- 36 đầu vào để trộn (32 Mono/Có thể liên kết + 2 Stereo)
- 12 bản phối (6 Mono/Aux có thể liên kết + 6 Aux âm thanh nổi/Nhóm)
- 4 Đầu ra Ma trận (Mono/Có thể liên kết)
- Đầu ra LR chính âm thanh nổi
- 16 ổ cắm đầu vào Mic/Line 'Combi' XLR/Jack
- 2 ổ cắm đầu vào âm thanh nổi (mỗi ổ cắm 2x TRS)
- 1 Ổ cắm đầu vào đàm thoại
- 12 ổ cắm đầu ra XLR
- 2 ổ cắm đầu ra TRS
- 1 Ổ cắm đầu ra kỹ thuật số âm thanh nổi AES3
- Cổng thông minh SLink 128x128 để mở rộng I/O
- Đầu ra tai nghe stereo
- 6 Động cơ Multi FX với Kênh trả về chuyên dụng
- Màn hình cảm ứng điện dung 7 inch
- 17 Fader 100mm có động cơ
- 4 lớp dải kênh
- 8 phím mềm có thể cấu hình
- USB-A để ghi âm/phát lại âm thanh nổi và truyền dữ liệu
- Giao diện âm thanh đa kênh USB-C 32x32
- Khe cắm thẻ SD (16x16 @96kHz, 32x32 @48kHz)
- Ổ cắm đèn 12V
- Đầu vào công tắc chân có thể cấu hình
- Đèn LED đo kênh màu
- Có thể gắn trên giá đỡ 19” (Bộ tùy chọn)
- Nguồn điện IEC với PSU toàn cầu
- Ổ cắm mạng RJ45
- Điều khiển từ xa thông qua ứng dụng miễn phí cho Windows, macOS, iOS và Android
- Bao gồm Dante
