Thiết bị báo động ITC T-6223(A) là thiết bị chuyên dụng được thiết kế để tiếp nhận tín hiệu ngắn mạch từ trung tâm báo cháy và phối hợp với hệ thống âm thanh PA thực hiện các chức năng cảnh báo. Sản phẩm hỗ trợ tới 30 kênh tín hiệu báo cháy, có khả năng mở rộng hệ thống lên tới 300 vùng, đồng thời tích hợp trình phát cảnh báo bằng giọng nói, lưu trữ nội dung trên thẻ SD và giao tiếp với bộ điều khiển trung tâm qua RJ45.
Nhờ khả năng xử lý cảnh báo theo toàn khu vực, từng vùng hoặc các tầng liền kề, ITC T-6223(A) phù hợp với nhiều hệ thống âm thanh thông báo tại trường học, tòa nhà, nhà máy, trung tâm thương mại, khách sạn và các công trình cần liên kết giữa hệ thống PA với trung tâm báo cháy.

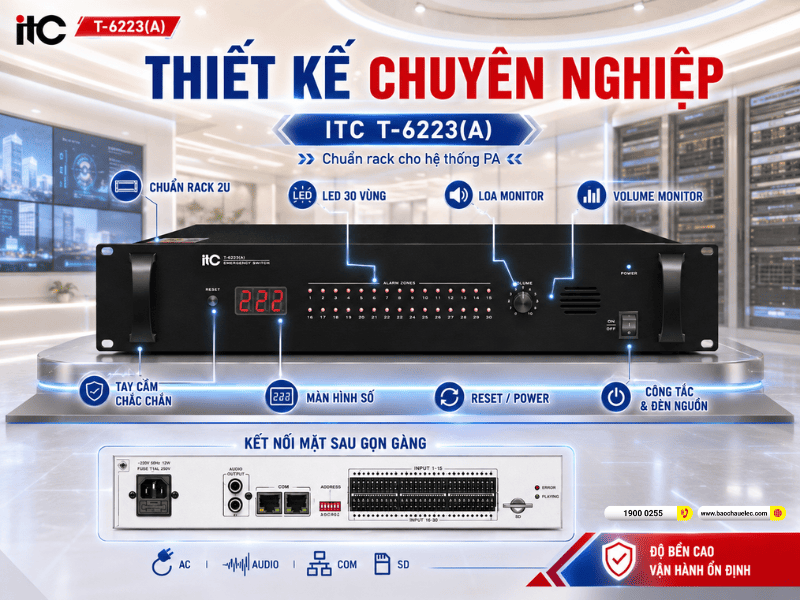

1. Thiết kế chuyên nghiệp của thiết bị báo động ITC T-6223(A)
Không chỉ đảm nhiệm chức năng tiếp nhận và xử lý tín hiệu báo động, Thiết bị báo động ITC T-6223(A) còn được thiết kế theo tiêu chuẩn thiết bị âm thanh lắp rack chuyên nghiệp, thuận tiện khi triển khai trong các tủ trung tâm của hệ thống PA.
Thiết kế rack 2U chắc chắn, phù hợp hệ thống âm thanh trung tâm
ITC T-6223(A) sử dụng kiểu chassis tiêu chuẩn 2U, cho phép lắp đặt đồng bộ cùng bộ điều khiển trung tâm, mixer, bộ chia vùng, ampli công suất và các thiết bị PA khác trong tủ rack. Mặt trước sử dụng phong cách thiết kế công nghiệp đơn giản, rõ ràng. Panel nhôm xử lý bề mặt dạng xước giúp thiết bị có ngoại hình chuyên nghiệp đồng thời phù hợp với môi trường vận hành cố định trong phòng kỹ thuật.
Hai bên mặt trước được bố trí tay cầm, hỗ trợ kỹ thuật viên thao tác thuận tiện hơn khi lắp đặt hoặc tháo thiết bị khỏi tủ rack.

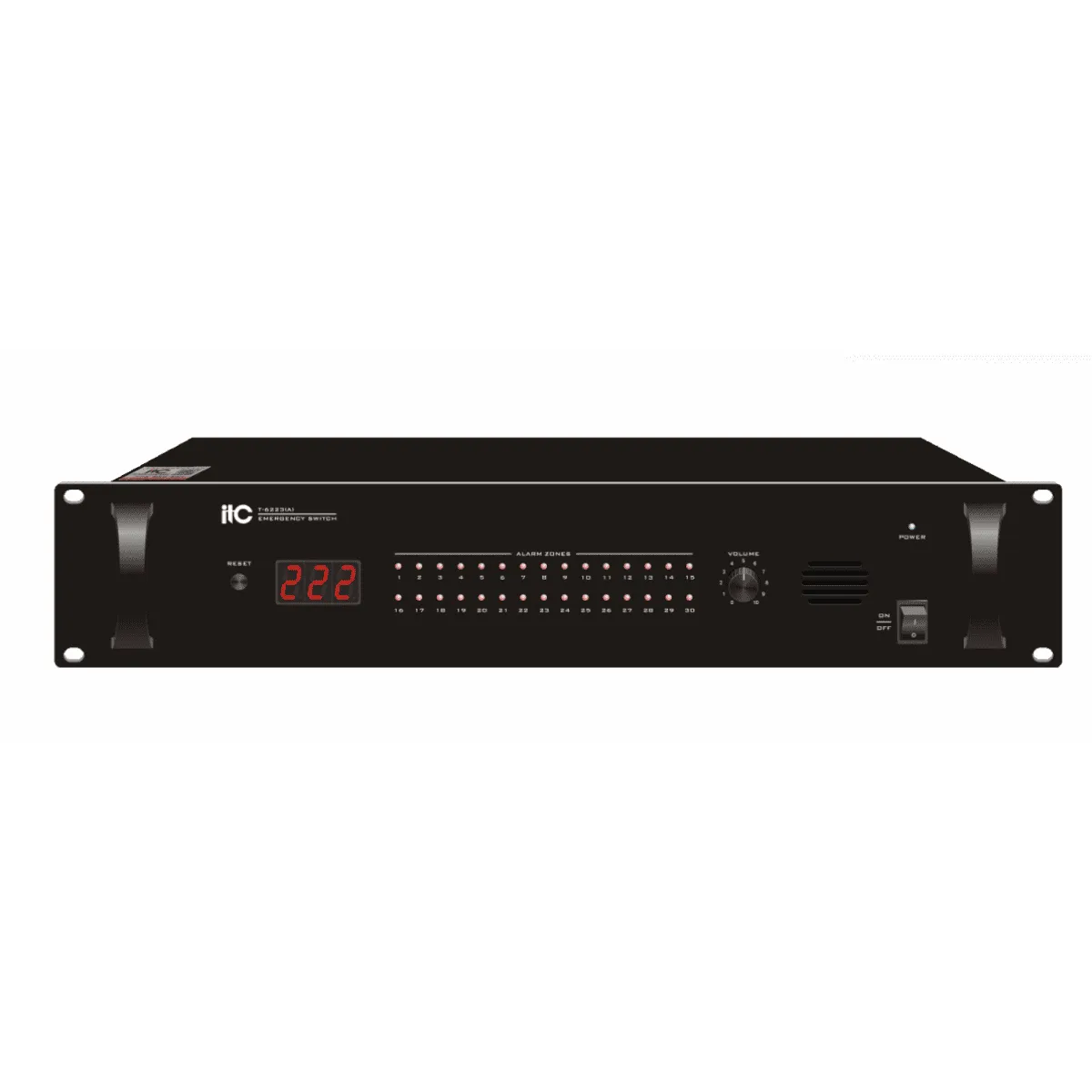

Mặt trước trực quan với màn hình và hệ thống LED báo vùng
Một trong những điểm đáng chú ý trên mặt trước Thiết bị báo động ITC T-6223(A) là khu vực hiển thị trạng thái được bố trí tập trung để người vận hành dễ quan sát.
Thiết bị gồm:
- Nút RESET dùng trong quá trình vận hành và khôi phục trạng thái.
- Màn hình LED dạng số hiển thị thông tin liên quan đến kênh hoặc trạng thái hoạt động.
- Hệ thống LED ALARM ZONES cho phép nhận biết nhanh vùng đang xuất hiện tín hiệu cảnh báo.
- Núm MONITOR VOLUME điều chỉnh mức âm lượng loa kiểm âm.
- Loa monitor tích hợp.
- Công tắc nguồn và đèn báo nguồn.
Việc sử dụng các LED riêng cho vùng cảnh báo đặc biệt hữu ích trong hệ thống nhiều khu vực, giúp nhân viên trực kỹ thuật nhanh chóng nhận biết nơi đang phát sinh tín hiệu mà không cần kiểm tra từng đường dây riêng biệt.
Loa monitor tích hợp hỗ trợ kiểm tra tín hiệu trực tiếp
Sản phẩm báo động ITC T-6223(A) được trang bị loa kiểm âm ngay trên thiết bị. Nhờ đó, kỹ thuật viên có thể theo dõi và kiểm tra nội dung âm thanh cảnh báo ngay tại phòng điều khiển mà không cần kết nối thêm loa ngoài.
Núm điều chỉnh âm lượng monitor đặt trực tiếp trên mặt trước giúp thay đổi mức nghe nhanh chóng trong quá trình kiểm tra và vận hành hệ thống.
Mặt sau bố trí kết nối tập trung, thuận tiện thi công
Các cổng kết nối quan trọng được bố trí phía sau thiết bị, phù hợp với phương án đi dây cố định trong tủ rack. Theo sơ đồ kết nối, mặt sau ITC T-6223(A) bao gồm các khu vực chính như:
- Cổng nguồn AC.
- Ngõ ra tín hiệu âm thanh.
- Cổng COM giao tiếp hệ thống.
- Khu vực thiết lập địa chỉ thiết bị.
- Các đầu vào tín hiệu cảnh báo.
- Khe cắm thẻ SD.
- Đèn báo trạng thái hoạt động của thẻ SD.
Cách bố trí này giúp phần dây nguồn, dây điều khiển và dây tín hiệu tập trung phía sau tủ, hạn chế dây dẫn xuất hiện ở mặt trước và giúp hệ thống gọn gàng hơn.

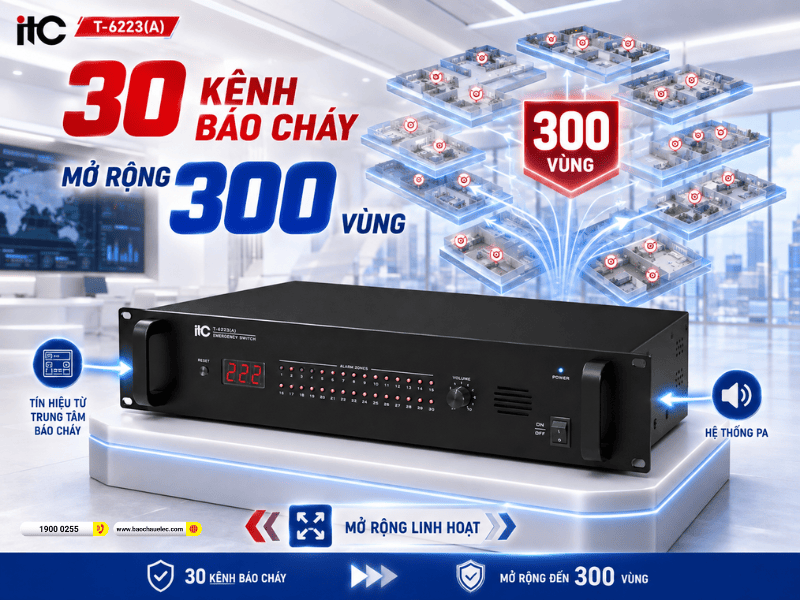

2. Hỗ trợ 30 kênh báo cháy và có thể mở rộng tới 300 vùng
Khả năng tiếp nhận tín hiệu cảnh báo quy mô lớn là một trong những thế mạnh quan trọng nhất của thiết bị báo động ITC T-6223(A).
Một thiết bị có thể hỗ trợ kết nối 30 kênh tín hiệu báo cháy. Các đầu vào được thiết kế để tiếp nhận tín hiệu tiếp điểm từ trung tâm báo cháy, sau đó truyền thông tin tới hệ thống PA để thực hiện kịch bản cảnh báo tương ứng.
Đối với các công trình có quy mô lớn hơn, hệ thống có thể được mở rộng lên tới 300 vùng. Khả năng này đặc biệt hữu ích trong những dự án có nhiều tầng, nhiều khu chức năng hoặc nhiều khu vực cần quản lý cảnh báo độc lập.
Thay vì sử dụng một cấu hình cố định cho toàn bộ công trình, người thiết kế hệ thống có thể tổ chức các vùng báo động phù hợp với kiến trúc thực tế, từ đó nâng cao khả năng quản lý và xử lý sự cố.

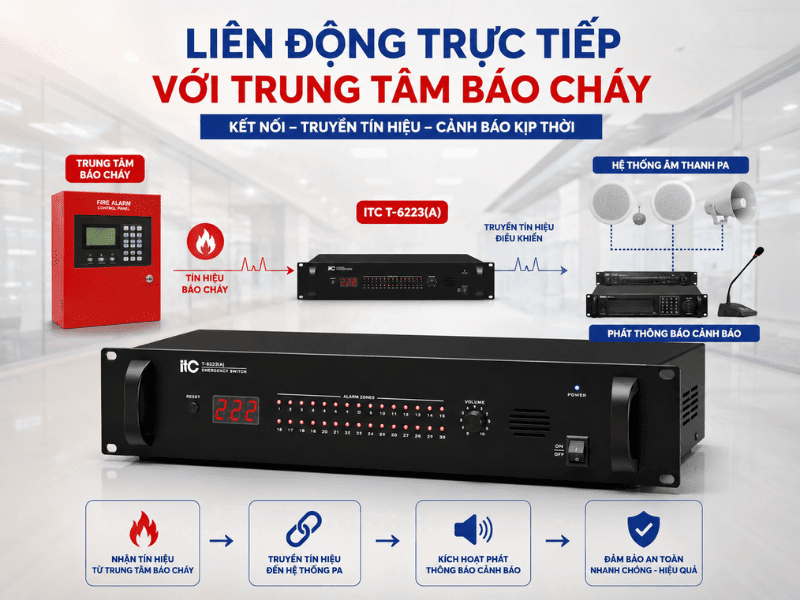

3. Liên động trực tiếp với trung tâm báo cháy
Chức năng cốt lõi của Thiết bị báo động ITC T-6223(A) là thu nhận tín hiệu ngắn mạch từ trung tâm báo cháy và đưa tín hiệu này vào hệ thống âm thanh PA. Khi trung tâm báo cháy phát hiện sự cố và xuất tín hiệu tương ứng, ITC T-6223(A) nhận trạng thái kích hoạt tại kênh được cấu hình. Thông tin sau đó có thể được truyền đến bộ điều khiển hệ thống để thực hiện kịch bản phát thông báo cảnh báo.
Cơ chế này giúp hệ thống âm thanh công cộng không chỉ phục vụ phát nhạc nền hoặc thông báo thường ngày mà còn có thể tham gia vào quy trình cảnh báo khi xảy ra tình huống khẩn cấp. Trong một hệ thống hoàn chỉnh, ITC T-6223(A) đóng vai trò thiết bị giao tiếp và thu nhận tín hiệu báo động, còn việc phân vùng loa, ưu tiên tín hiệu, khuếch đại và phát cảnh báo sẽ phụ thuộc vào các thiết bị PA đi kèm.

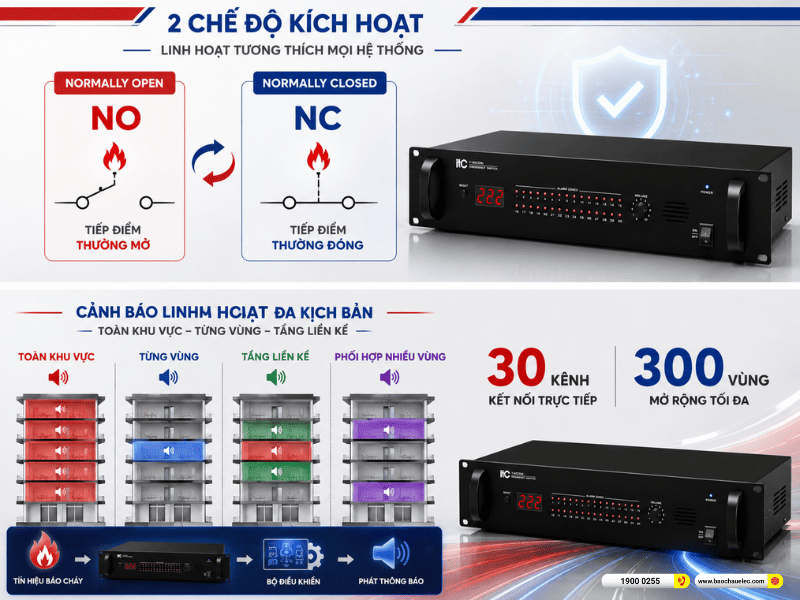

4. Hai chế độ kích hoạt Normally Open và Normally Closed
Không phải mọi trung tâm báo cháy hoặc hệ thống điều khiển đều sử dụng cùng một kiểu tiếp điểm. Vì vậy, ITC T-6223(A) hỗ trợ hai phương thức thu nhận tín hiệu:
- Normally Open – NO: tiếp điểm thường mở.
- Normally Closed – NC: tiếp điểm thường đóng.
Thông qua thiết lập mã địa chỉ và chế độ cảnh báo, thiết bị có thể được cấu hình phù hợp với phương thức xuất tín hiệu của hệ thống báo cháy đang sử dụng. Điểm này mang lại khả năng tích hợp linh hoạt hơn, đặc biệt trong các dự án cải tạo hoặc hệ thống có nhiều loại thiết bị báo cháy khác nhau.
5. Cảnh báo linh hoạt theo toàn khu vực, từng vùng hoặc tầng liền kề
Thiết bị báo động ITC T-6223(A) không chỉ tiếp nhận tín hiệu báo cháy đơn thuần mà còn được thiết kế để phối hợp với bộ điều khiển trung tâm thực hiện nhiều phương thức cảnh báo khác nhau.
Thông qua giao tiếp hệ thống và thuật toán cảnh báo khu vực liền kề, hệ thống có thể triển khai các phương án như:
- Cảnh báo toàn bộ khu vực.
- Cảnh báo tại một vùng xác định.
- Cảnh báo các khu vực hoặc tầng liền kề.
- Phối hợp nhiều vùng theo kịch bản của hệ thống.
Ví dụ, trong một tòa nhà nhiều tầng, khi tín hiệu báo cháy xuất hiện tại một tầng nhất định, hệ thống có thể được thiết kế để ưu tiên cảnh báo tầng xảy ra sự cố và các tầng lân cận trước khi triển khai kịch bản rộng hơn. Khả năng cụ thể vẫn phụ thuộc vào cấu hình của bộ điều khiển trung tâm và thiết kế tổng thể của hệ thống PA.
6. Tích hợp trình phát cảnh báo bằng giọng nói kỹ thuật số
Một điểm đáng chú ý khác của ITC T-6223(A) là trình phát âm thanh cảnh báo kỹ thuật số được tích hợp ngay trong thiết bị. Nhờ chức năng này, hệ thống có thể sử dụng các nội dung thoại cảnh báo được chuẩn bị trước thay vì chỉ phát còi hoặc tín hiệu âm thanh đơn giản.
Thông báo bằng giọng nói có ưu điểm là truyền đạt trực tiếp nội dung cần thiết tới người nghe, chẳng hạn hướng dẫn di chuyển, thông báo khu vực xảy ra sự cố hoặc các nội dung cảnh báo được thiết lập sẵn. ITC T-6223(A) hỗ trợ chức năng phát cảnh báo bằng giọng nói theo vùng, giúp hệ thống PA linh hoạt hơn khi triển khai tại những công trình chia thành nhiều khu vực độc lập.

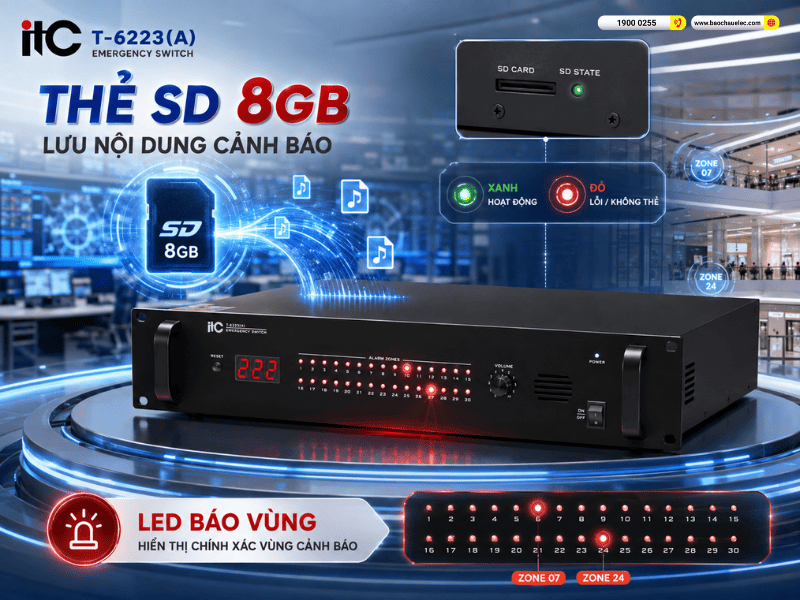

7. Lưu nội dung cảnh báo trên thẻ SD dung lượng 8GB
Thiết bị sử dụng thẻ SD để lưu trữ các nội dung âm thanh phục vụ cảnh báo. Theo thông tin sản phẩm, ITC T-6223(A) được trang bị thẻ nhớ 8GB. Việc sử dụng bộ nhớ tháo rời giúp quản lý file âm thanh thuận tiện hơn. Kỹ thuật viên có thể chuẩn bị nội dung cảnh báo phù hợp với từng công trình và quản lý dữ liệu trực tiếp trên thẻ nhớ.
Mặt sau thiết bị còn có đèn báo trạng thái SD:
- Đèn xanh cho biết thẻ SD đang hoạt động.
- Đèn đỏ báo lỗi hoặc không có thẻ SD.
Nhờ đó, nhân viên vận hành có thể nhanh chóng kiểm tra trạng thái bộ nhớ và phát hiện sự cố liên quan đến dữ liệu cảnh báo.
8. Hiển thị chính xác vùng đang phát sinh cảnh báo
Khi quản lý một hệ thống gồm hàng chục vùng, khả năng xác định nhanh vị trí phát sinh tín hiệu có ý nghĩa rất lớn đối với quá trình vận hành. Thiết bị báo động ITC T-6223(A) tích hợp hệ thống đèn LED chỉ báo vùng cảnh báo ngay trên mặt trước. Khi một đầu vào được kích hoạt, trạng thái tương ứng có thể được hiển thị để người trực hệ thống xác định khu vực liên quan.
So với việc phải kiểm tra hệ thống dây hoặc truy cập nhiều thiết bị khác nhau, phương thức hiển thị trực quan giúp rút ngắn thời gian nhận biết trạng thái và hỗ trợ công tác kiểm tra kỹ thuật.

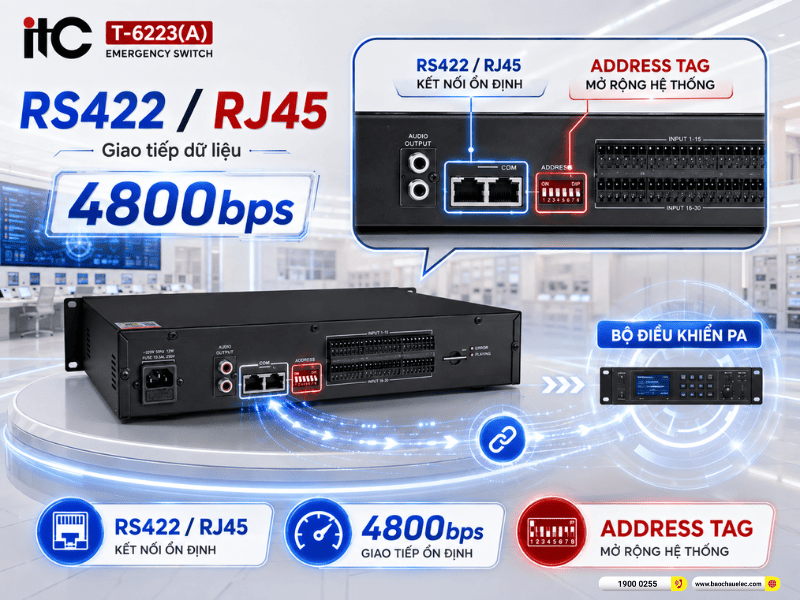

9. Giao tiếp RS422 qua RJ45 với bộ điều khiển hệ thống
Để trao đổi dữ liệu với các thành phần khác trong hệ thống PA, ITC T-6223(A) sử dụng giao thức truyền thông RS422. Cổng giao tiếp sử dụng đầu nối RJ45, trong khi tốc độ truyền thông theo thông số được cung cấp là 4800bps.
Kết nối này cho phép thiết bị gửi dữ liệu cảnh báo tới bộ điều khiển hệ thống, từ đó phối hợp với các thiết bị khác để thực hiện kịch bản cảnh báo đã được lập trình. RS422 phù hợp với các hệ thống điều khiển chuyên dụng cần truyền dữ liệu ổn định giữa các thiết bị trong tủ trung tâm hoặc hệ thống PA phân tán.
10. Thiết lập mã địa chỉ thuận tiện khi mở rộng hệ thống
Ở mặt sau ITC T-6223(A) có khu vực ADDRESS TAG dùng để thiết lập địa chỉ cho thiết bị. Khi hệ thống sử dụng nhiều thiết bị báo động để mở rộng số lượng vùng, mỗi thiết bị cần được nhận diện chính xác bởi bộ điều khiển trung tâm. Cơ chế đặt địa chỉ giúp bộ điều khiển phân biệt từng thiết bị và từng nhóm tín hiệu trong toàn hệ thống.
Đây là một yếu tố quan trọng giúp ITC T-6223(A) có thể triển khai trong những công trình vượt quá giới hạn 30 kênh của một thiết bị đơn lẻ.
11. Công suất tiêu thụ thấp, phù hợp vận hành liên tục
Thiết bị báo động trong hệ thống PA thường phải duy trì hoạt động trong thời gian dài, kể cả khi không xuất hiện tình huống cảnh báo. Thiết bị báo động ITC T-6223(A) có mức tiêu thụ điện ở trạng thái chờ dưới 3W theo thông tin sản phẩm. Điều này giúp giảm điện năng tiêu thụ khi hệ thống hoạt động liên tục 24/7.
Công suất tiêu thụ định mức theo bộ thông số được cung cấp là 15W, phù hợp với vai trò của một thiết bị điều khiển và thu nhận tín hiệu thay vì thiết bị khuếch đại công suất.
12. Ứng dụng thực tế của thiết bị báo động ITC T-6223(A)
Tòa nhà, cao ốc
Kết nối trung tâm báo cháy với hệ thống PA, hỗ trợ cảnh báo theo từng vùng, vùng lân cận hoặc toàn bộ tòa nhà, mở rộng tới 300 vùng.
Trường học
Hỗ trợ phát cảnh báo tới lớp học, hành lang, sân trường, khu hành chính và các khu vực được cấu hình trong hệ thống PA.
Nhà máy, khu công nghiệp
Tiếp nhận tới 30 kênh báo cháy, giúp xác định khu vực sự cố và truyền cảnh báo tới xưởng, kho, văn phòng hoặc khu kỹ thuật.
Trung tâm thương mại, siêu thị
Phù hợp hệ thống nhiều tầng, hỗ trợ phát cảnh báo theo khu vực hoặc tầng liền kề khi có tín hiệu báo cháy.
Khách sạn, khu nghỉ dưỡng
Hỗ trợ phát cảnh báo bằng giọng nói tới sảnh, hành lang, nhà hàng, phòng hội nghị và khu lưu trú.
Bệnh viện, công trình công cộng
Quản lý cảnh báo theo nhiều vùng, phù hợp các hệ thống PA cần liên động báo cháy và phát thông báo khẩn cấp.
Nếu đang xây dựng hệ thống âm thanh thông báo cho trường học, nhà máy, tòa nhà, trung tâm thương mại, khách sạn hoặc công trình công cộng, thiết bị báo động ITC T-6223(A) là lựa chọn đáng cân nhắc khi dự án yêu cầu liên động tín hiệu báo cháy và quản lý cảnh báo theo nhiều vùng. Liên hệ 1900 0255 để được tư vấn chi tiết, nhận báo giá sản phẩm và thiết kế giải pháp âm thanh thông báo tối ưu cho công trình.
