Mạch Class TD là gì? Ưu điểm của cục đẩy class TD?

19-03-20252487 lượt xemTheo dõi Bảo Châu Elec No Alt

Cục đẩy công suất Class TD là một trong những dòng main công suất rất được ưa chuộng hiện nay. Nhưng mạch Class TD là gì? Ưu điểm ra sao? Hoạt động thế nào. Hãy cùng tìm hiểu với chúng tôi ở bài viết này.

Class TD là gì? Ưu điểm của mạch đẩy công suất này

Mạch công suất Class TD là gì?

Mạch công suất Class TD (Transitional Class D) là một loại mạch công suất đặc biệt được sử dụng để tăng hiệu suất và giảm sự méo tiếng trong hệ thống âm thanh. Class TD kết hợp các ưu điểm của Class AB và Class D để cải thiện hiệu suất của bộ khuếch đại âm thanh.

Class TD hoạt động giống như Class D trong việc sử dụng các công tắc MOSFET để điều khiển tín hiệu âm thanh. Tuy nhiên, Class TD sử dụng một mạch điều khiển để theo dõi mức điện áp đầu ra và tùy chỉnh nguồn cấp để đảm bảo rằng mức điện áp được duy trì trong khoảng hoạt động của Class AB thay vì hoạt động ở chế độ bật/tắt như Class D.

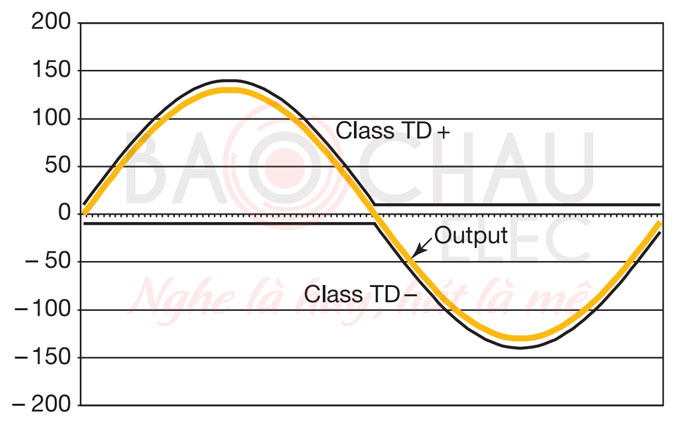

*Biểu đồ điện áp ra của amply và điện áp class TD*

Giai đoạn đầu ra lớp AB cũng hoạt động như một bộ lọc làm giảm tiếng ồn EMC từ các nguồn cung cấp TD. Trong bộ khuếch đại lớp D tiêu chuẩn, bộ lọc này sẽ là bộ lọc LC. Khi bộ khuếch đại TD hoạt động trong tải phản ứng, năng lượng đi vào bộ khuếch đại được xử lý ở giai đoạn tuyến tính.

Nhờ vậy, Class TD cung cấp hiệu suất cao hơn và giảm sự méo tiếng trong khi vẫn giữ được chất lượng âm thanh tốt của Class AB. Vì vậy, Class TD thường được sử dụng trong các hệ thống âm thanh chuyên nghiệp như dàn karaoke, nhà hàng, bar, và các phòng thu âm thanh.

Mạch Class H là gì? Ưu điểm của cục đẩy mạch class H?

Mạch Class H là gì? Ưu điểm của cục đẩy công suất mạch class H? Bảo Châu Elec giải đáp thắc mắc về cục đẩy class H, khái niệm, tác dụng và ưu điểm của cục đẩy

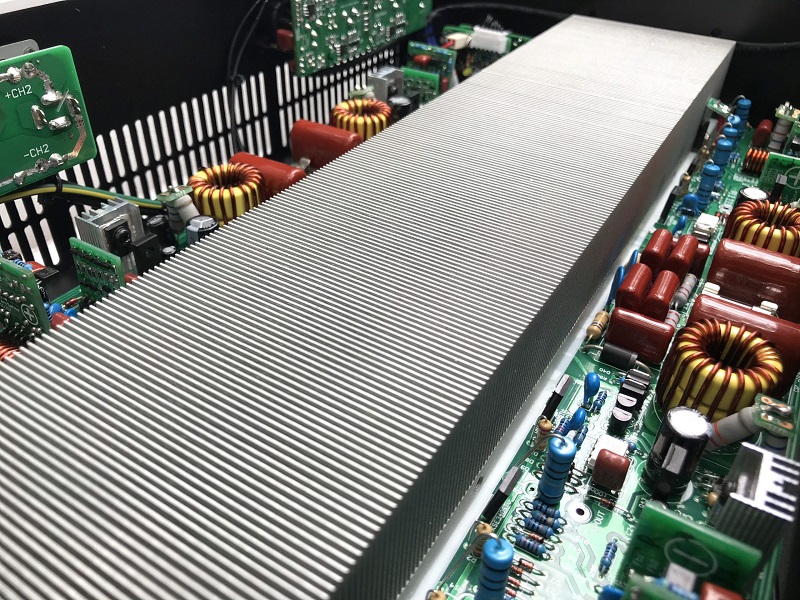

Nguyên lý hoạt động của mạch công suất TD

Mạch công suất Class TD là một sự kết hợp của hai loại mạch công suất khác là Class AB và Class D. Nguyên lý hoạt động của mạch công suất TD là sử dụng một mạch theo dõi để theo dõi điện áp đầu vào và điều chỉnh điện áp đầu ra theo cách tối ưu hóa hiệu suất hoạt động.

Khi tín hiệu âm thanh đầu vào được đưa vào mạch, mạch công suất TD sẽ sử dụng một bộ lọc thông thấp để loại bỏ tần số cao hơn giá trị cắt được xác định trước đó. Tín hiệu âm thanh được lọc sẽ được đưa vào bộ so sánh mức độ cao thấp để so sánh với mức điện áp đầu ra hiện tại.

Nếu điện áp đầu vào lớn hơn điện áp đầu ra hiện tại, mạch công suất TD sẽ sử dụng bộ khuếch đại Class AB để cung cấp một mức điện áp đầu ra lớn hơn. Nếu điện áp đầu vào nhỏ hơn điện áp đầu ra hiện tại, mạch công suất TD sẽ sử dụng bộ khuếch đại Class D để tạo ra một mức điện áp đầu ra nhỏ hơn.

Ngoài ra, mạch công suất TD cũng sử dụng một chức năng trễ để giảm thiểu sự chênh lệch pha giữa tín hiệu âm thanh đầu vào và đầu ra. Chức năng này giúp giảm thiểu các méo âm và tăng cường chất lượng âm thanh.

Với sự kết hợp của hai loại mạch công suất này, Class TD có thể cung cấp đầu ra âm thanh với chất lượng cao hơn và hiệu suất hoạt động tốt hơn so với các mạch công suất truyền thống. Mạch công suất Class TD cũng thường được thiết kế với nhiều bảo vệ, chẳng hạn như bảo vệ quá dòng, quá áp, quá nhiệt, để đảm bảo an toàn cho thiết bị và người sử dụng.

Cấu trúc liên kết chế độ chuyển đổi được sử dụng trong nguồn cung cấp TD là "Step down - bước xuống" hoặc "Buck Converter - bộ chuyển đổi giảm điện áp"

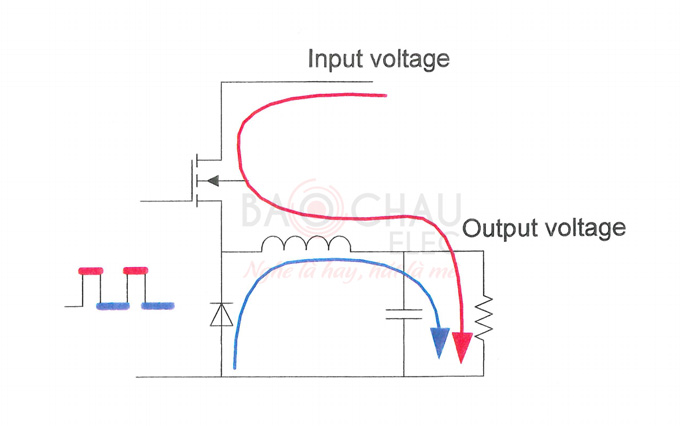

*Các dòng điện trong bộ Buck Converters*

Trong hình trên, Dòng điện trong bộ Buck Converter, bóng bán dẫn chuyển đổi (FET) được điều khiển bằng tín hiệu PWM. Điện áp đầu vào là "Vách" trong bộ khuếch đại và điện áp đầu ra là nguồn cung cấp cho giai đoạn Class AB.

Khi bóng bán dẫn FET được bật, dòng điện sẽ chạy theo mũi tên màu đỏ, thông qua FET, cuộn cảm và tải. Khi tắt FET, điện áp trên cuộn cảm sẽ đảo ngược nhưng dòng điện sẽ tiếp tục chạy qua diode chuyển vòng năng lượng tự do do các đặc tính của cuộn cảm.

Người ta có thể dễ dàng thấy rằng nếu FET được bật liên tục, điện áp đầu ra sẽ giống như điện áp đầu vào. Nếu FET bị tắt, điện áp đầu ra sẽ bằng không. Nếu chu kỳ nhiệm vụ của tín hiệu là 50%, điện áp đầu ra sẽ bằng một nửa điện áp đầu vào trong bộ buck converters được thiết kế chính xác.

Một lợi thế của bộ Buck converters này (điều này cũng áp dụng cho các bộ chuyển đổi chế độ chuyển đổi khác) là nó là "bộ chuyển đổi năng lượng". Điều này có nghĩa là công suất trong bộ chuyển đổi bằng với nguồn ra khỏi bộ chuyển đổi.

Ví dụ:

Bộ chuyển đổi được chuyển đổi ở 50% chu kỳ xung.

Điện áp đầu vào của bộ chuyển đổi là 160V. Dòng điện đầu vào là 10A. Ta có công suất đầu vào là 1600w.

Điều này sẽ cho điện áp đầu ra là 80V và dòng điện 20A. Công suất đầu ra sau đó sẽ là 1600W.

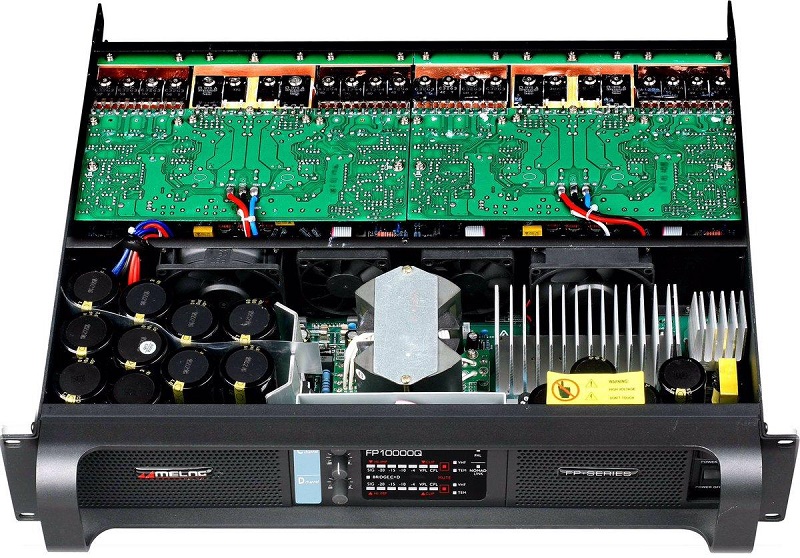

Công dụng của mạch class TD

Mạch Class TD là một loại mạch khuếch đại công suất được sử dụng để khuếch đại âm thanh trong các hệ thống âm thanh chuyên nghiệp và các dàn âm thanh gia đình. Mạch này có tác dụng chính là khuếch đại công suất của tín hiệu âm thanh, giúp tăng cường âm lượng và độ rõ nét của âm thanh. Đặc biệt, mạch Class TD có khả năng tái tạo các dải tần số khác nhau trong âm nhạc và giảm độ méo thấp, giúp đạt được chất lượng âm thanh trung thực và chi tiết hơn. Ngoài ra, mạch Class TD còn có khả năng điều chỉnh độ nhạy và tối ưu hóa chất lượng âm thanh của hệ thống. Tóm lại, tác dụng của mạch Class TD là tăng cường chất lượng âm thanh và đem lại trải nghiệm nghe nhạc tốt hơn cho người dùng.

Giai đoạn đầu mạch Class TD hoạt động như một bộ khuếch đại AB và làm việc với nguồn điện + hoặc - 6 Volt. Khi đó, đầu ra sẽ vận hành tương tự bộ lọc làm giảm đi tiếng ồn từ các nguồn cung cấp TD.

Bộ lọc LC trong mạch khi hoạt động trong tải phản ứng sẽ có năng lượng đi vào độ khuếch đại và xử lý ở giai đoạn mạch hoạt động. Mạch class TD sẽ là sự kết hợp những ưu điểm của mạch class AB và class D để tối ưu hóa điện năng và tạo ra âm thanh chất lượng hơn.

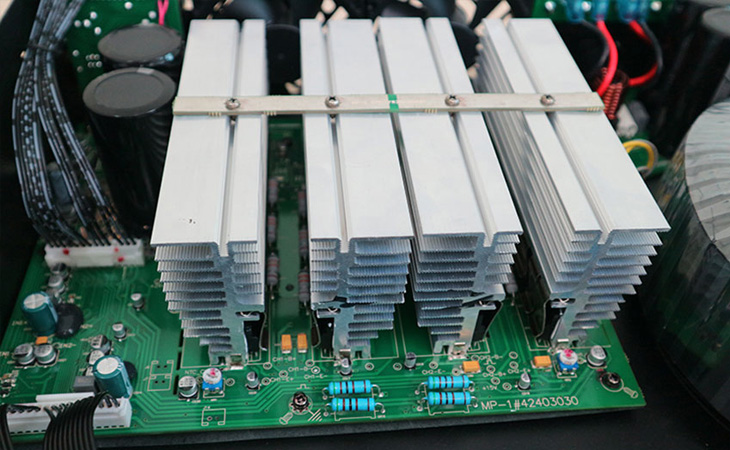

Ưu điểm, nhược điểm của mạch công suất class TD

Mạch công suất class TD là một loại mạch khuếch đại công suất mới được phát triển để kết hợp những ưu điểm của mạch class D và class AB, cung cấp chất lượng âm thanh tốt và hiệu suất cao. Dưới đây là ưu điểm và nhược điểm của mạch công suất class TD:

Ưu điểm:

Hiệu suất cao: Mạch class TD có hiệu suất cao hơn so với mạch class AB và gần bằng với mạch class D, giúp tiết kiệm năng lượng và giảm thiểu nhiệt độ của hệ thống.
Chất lượng âm thanh tốt: Mạch class TD cung cấp chất lượng âm thanh tốt hơn so với mạch class D và gần bằng với mạch class AB, đảm bảo âm thanh rõ ràng và chân thực.
Điều khiển chính xác: Mạch class TD có khả năng điều khiển chính xác, đáp ứng nhanh với tín hiệu đầu vào, đảm bảo chất lượng âm thanh và độ ổn định của hệ thống.
Kích thước nhỏ gọn: Mạch class TD có thiết kế nhỏ gọn, tiết kiệm không gian và thuận tiện cho lắp đặt trong các hệ thống âm thanh nhỏ hoặc di động.

Nhược điểm:

Chi phí cao: Mạch class TD có chi phí thiết kế và sản xuất cao hơn so với mạch class AB và D.
Độ bền thấp: Mạch class TD có thể dễ dàng bị hỏng khi quá tải, dẫn đến độ bền thấp hơn so với mạch class AB.
Thời gian thiết kế lâu: Thiết kế mạch class TD phức tạp và yêu cầu nhiều thời gian và kỹ thuật cao hơn so với mạch class AB và D.

Tóm lại, mạch công suất class TD có nhiều ưu điểm vượt trội, tuy nhiên cũng cần cân nhắc đến nhược điểm và chi phí khi sử dụng trong các ứng dụng âm thanh.

Một số điểm nữa về mạch công suất class TD mà bạn có thể quan tâm:

Điều khiển độ nhạy: Mạch class TD có khả năng điều khiển độ nhạy (sensitivity control), cho phép tăng hoặc giảm mức đầu vào của tín hiệu âm thanh, giúp tối ưu hóa chất lượng âm thanh và hiệu suất của hệ thống.
Độ méo thấp: Mạch class TD có độ méo thấp, giảm thiểu nhiễu và tiếng ồn trong quá trình khuếch đại công suất, đảm bảo chất lượng âm thanh cao.
Tần số đáp ứng rộng: Mạch class TD có tần số đáp ứng rộng, từ khoảng 20Hz đến 20kHz, đảm bảo tái tạo âm thanh trung thực với các dải tần số khác nhau.
Ứng dụng rộng rãi: Mạch class TD được sử dụng rộng rãi trong các hệ thống âm thanh chất lượng cao, bao gồm hệ thống âm thanh trong nhà, hệ thống âm thanh di động, kinh doanh và các thiết bị âm thanh khác.

Tuy nhiên, một số nhược điểm của mạch class TD bao gồm chi phí cao hơn so với mạch class AB và class D, cũng như độ bền thấp hơn so với mạch class AB. Điều này cần được cân nhắc khi lựa chọn mạch khuếch đại công suất cho hệ thống âm thanh của bạn.

Có nên sử dụng cục đẩy mạch class TD cho dàn âm thanh hay không?

Việc sử dụng cục đẩy mạch class TD cho dàn âm thanh phụ thuộc vào nhu cầu và yêu cầu của người dùng. Nếu bạn muốn sở hữu dàn âm thanh chất lượng cao, tiếng ồn ít và âm thanh trung thực, nâng cao hiệu suất trình diễn của các thiết bị và hệ thống thì nên lựa chọn cục đẩy mạch class TD và sẵn sàng bỏ ra một khoản chi phí hợp lý, cục đẩy mạch class TD có thể là lựa chọn tốt.

Tuy nhiên, nếu bạn đang tìm kiếm một giải pháp chi phí thấp hơn và cũng có thể đáp ứng các nhu cầu của bạn, bạn có thể xem xét sử dụng các loại mạch khuếch đại công suất khác như mạch class AB hay class D.
