Mạch Class D là gì? Ưu điểm của cục đẩy công suất class D?
Mạch class D trong cục đẩy công suất mang đến khả năng làm việc với hiệu suất cực cao, công suất lớn với thiết kế nhỏ gọn. Vậy cụ thể mạch Class D là gì, cùng Bảo Châu Elec tìm hiểu nhé!
Mạch class D là gì?
Mạch Class D là một loại mạch khuếch đại âm thanh hiệu suất cao, thường được sử dụng để khuếch đại âm thanh trong các hệ thống âm thanh gia đình, loa di động, và các ứng dụng âm thanh khác. Mạch Class D sử dụng các công nghệ chuyển đổi tín hiệu nhị phân để tạo ra một tín hiệu tương tự, điều này làm giảm các mất mát năng lượng và giúp tiết kiệm điện năng so với các loại mạch khuếch đại âm thanh khác.
Thay vì sử dụng các bộ khuếch đại truyền thống như Class A, Class B hoặc Class AB, mạch Class D sử dụng các thiết bị khuếch đại như MOSFET hoặc IGBT để chuyển đổi tín hiệu analog sang dạng xung (PWM) với tần số cao. Tín hiệu xung sau đó được lọc qua một mạch LC để tạo ra tín hiệu âm thanh tương tự.
Vì các thiết bị khuếch đại Class D hoạt động ở tần số cao và không bị mất năng lượng như các mạch khuếch đại truyền thống, chúng có thể cung cấp hiệu suất cao hơn 90% và tiêu thụ ít điện năng hơn, đặc biệt là trong các ứng dụng yêu cầu khuếch đại âm thanh mạnh mẽ và độ ồn thấp.
Nguyên lý hoạt động của mạch Class D
Nguyên lý hoạt động của mạch Class D là sử dụng các tín hiệu xung đơn giản, có tần số cao để tạo ra dòng điện biến đổi giữa nguồn và tải. Các tín hiệu xung này được tạo ra bằng cách so sánh một tín hiệu đầu vào analog với một tín hiệu sóng vuông được tạo bởi một bộ đếm thời gian (timer). Khi tín hiệu đầu vào cao hơn tín hiệu sóng vuông, mạch sẽ đưa dòng điện lên. Khi tín hiệu đầu vào thấp hơn tín hiệu sóng vuông, mạch sẽ đưa dòng điện xuống.
Các xung tín hiệu này được chuyển đổi thành dòng điện AC, sau đó được lọc để loại bỏ các thành phần cao tần gây nhiễu và cuối cùng được đưa đến tải. Điều này làm giảm tổn thất công suất và tăng hiệu suất của mạch.
Mạch Class D thường được sử dụng để khuếch đại tín hiệu âm thanh và đánh các loa. Hiệu suất của mạch này rất cao, vì nó không sử dụng các linh kiện trở, tụ lọc, hay tụ điện lớn như các mạch khuếch đại khác, dẫn đến tổn thất công suất và nhiễu thấp hơn.
Mạch Class D có thể được chia thành hai loại chính là single-ended và push-pull. Mạch single-ended thường được sử dụng cho các ứng dụng công suất nhỏ, trong khi mạch push-pull được sử dụng cho các ứng dụng công suất lớn hơn.
Mạch Class D thường được sử dụng trong các thiết bị âm thanh như ampli công suất, bộ điều khiển loa, hệ thống âm thanh ô tô, và cả hệ thống âm thanh gia đình.
Ưu, nhược điểm của cục đẩy công suất Class D
Cục đẩy công suất Class D là một loại thiết bị điện tử được sử dụng để tăng cường công suất tín hiệu âm thanh từ một nguồn đầu vào, và được sử dụng rộng rãi trong các hệ thống âm thanh chuyên nghiệp và hệ thống giải trí gia đình. Dưới đây là một số ưu điểm và nhược điểm của cục đẩy công suất Class D:
Ưu điểm:
Hiệu suất cao: Cục đẩy công suất Class D có hiệu suất cao hơn so với các loại cục đẩy công suất khác, có thể đạt tới 90% - 95% hoặc hơn. Điều này là do cấu trúc bên trong của Class D cho phép tín hiệu được chuyển đổi sang dạng xung và chỉ sử dụng công suất khi cần thiết.
Kích thước nhỏ gọn: Cục đẩy công suất Class D có kích thước nhỏ gọn và trọng lượng nhẹ hơn so với các loại cục đẩy công suất khác, giúp tiết kiệm không gian lắp đặt và vận chuyển.
Giá thành thấp: Vì cấu trúc đơn giản và kích thước nhỏ, cục đẩy công suất Class D có giá thành thấp hơn so với các loại cục đẩy công suất khác.
Tản nhiệt tốt: Các cục đẩy công suất Class D thường có tản nhiệt tốt hơn các loại cục đẩy công suất khác, vì họ chỉ sử dụng công suất khi cần thiết. Điều này giúp giảm động cơ quạt tản nhiệt và tiếng ồn của hệ thống.
Nhược điểm:
Độ chính xác của tín hiệu: Cục đẩy công suất Class D có thể làm giảm độ chính xác của tín hiệu so với các loại cục đẩy công suất khác, do quá trình chuyển đổi tín hiệu sang dạng xung.
Tiếng ồn: Cục đẩy công suất Class D có thể tạo ra tiếng ồn cao hơn so với các loại cục đẩy công suất khác trong một số trường hợp, như khi sử dụng tần số cao hoặc khi đẩy công suất lớn.
Tương thích với loa: Các loại loa không phải đều tương thích với cục đẩy công suất Class D, và một số loa có thể gặp vấn đề khi được sử dụng với Class D, đặc biệt là khi công suất đẩy cao.
Hạn chế về chất lượng âm thanh: Một số người cho rằng cục đẩy công suất Class D có hạn chế về chất lượng âm thanh, nhất là ở các tần số thấp. Tuy nhiên, với sự tiến bộ trong công nghệ, các cục đẩy công suất Class D ngày càng được cải tiến để cải thiện chất lượng âm thanh.
Tiêu thụ điện năng: Mặc dù cục đẩy công suất Class D có hiệu suất cao, nhưng nó vẫn tiêu thụ một lượng điện năng nhất định để hoạt động. Trong một số trường hợp, các cục đẩy công suất Class D có thể tiêu thụ nhiều điện năng hơn so với các loại cục đẩy công suất khác.
Ứng dụng của mạch Class D
.jpg)
Với những ưu điểm trên, mạch Class D được ứng dụng rộng rãi trong các hệ thống âm thanh. Với khả năng xử lý tín hiệu âm thanh đầu vào và đẩy ra một tín hiệu âm thanh chất lượng cao, mạch Class D được sử dụng để đẩy loa, tăng cường âm thanh cho các hệ thống âm thanh gia đình, các phòng hát karaoke, các sự kiện âm nhạc, các hội trường, các sân khấu và nhiều ứng dụng khác, trở thành sự lựa chọn hàng đầu của các nhà sản xuất thiết bị âm thanh và các chuyên gia âm thanh.
Top Cục đẩy công suất hay nhất hiện nay
Cục đẩy công suất 2 kênh BIK VM 420A (Nguồn xuyến, Class H, 400W)
6.490.000đ9.300.000đGiảm Sốc
Cục đẩy công suất 2 kênh JBL V4
10.540.000đ12.400.000đGiá luôn tốt nhất

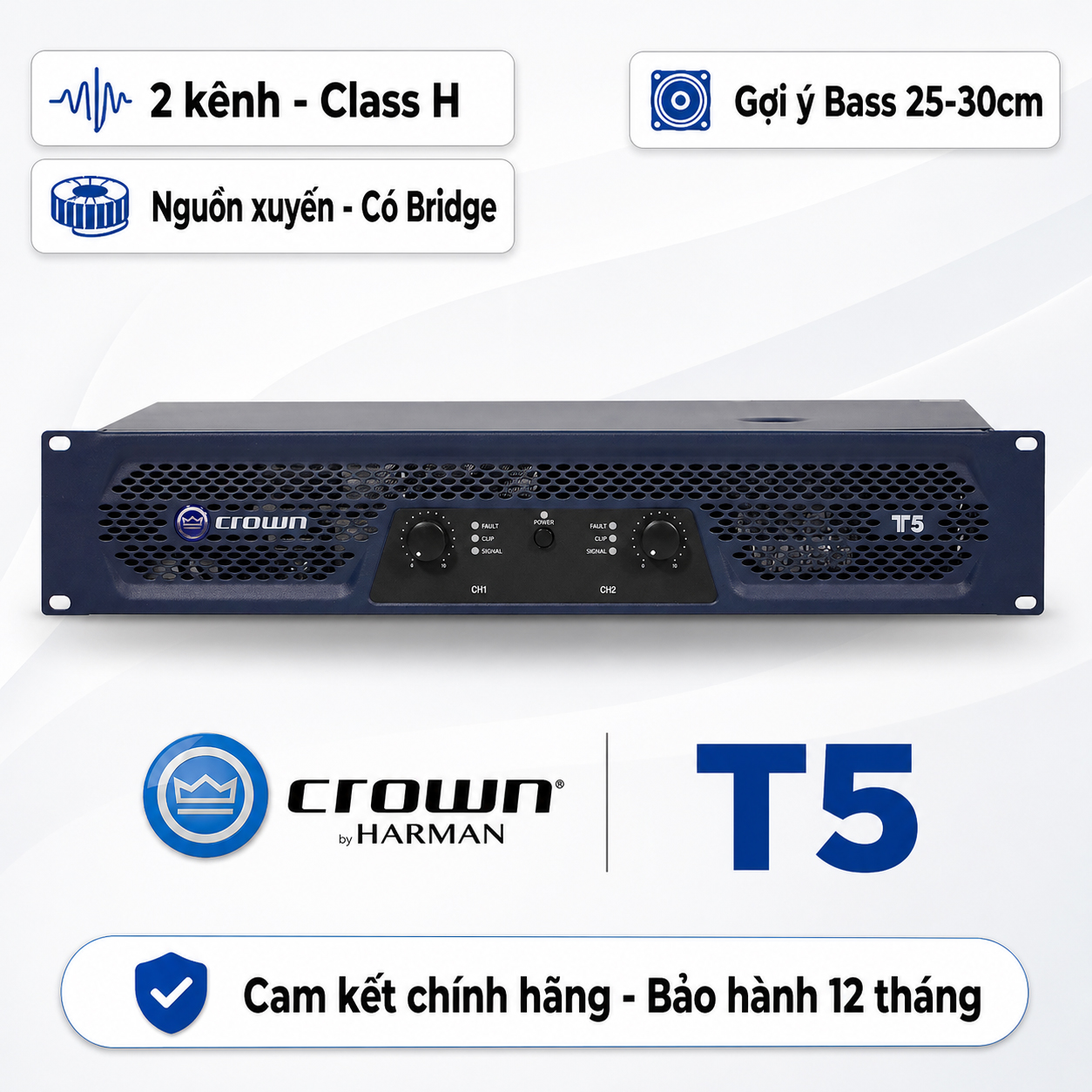

Cục đẩy công suất 2 kênh Crown T5 (Nguồn xuyến, Class H, 500W)
